南元泵業 SDLT 不銹鋼立式多級離心泵產品說明書
1. 核心特點
- 多功能適應性：是一款多功能產品，可輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍。
- 材質區分明確：CDL 型號適用于無腐蝕性液體，CDLF 型號適用于輕度腐蝕性液體，均采用不銹鋼立式多級結構。
- 結構緊湊高效：電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，進出水口在泵底同一直線上。
- 智能安全保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 優質電機配置：配備全封閉、風冷式二級標準電機，防護等級 IP55，絕緣等級 F 級，運行穩定可靠。
2. 技術參數
- 產品型號：SDLT 系列（同南方泵業 CDL），涵蓋 SDL1 至 SDL45 等多種規格（如 SDLT2-110）。
- 額定轉速：2900 rpm 或 2950 rpm（恒速測量）。
- 電機功率：0.37 KW 至 45 KW（依據型號級數不同）。
- 揚程范圍：約 9 m 至 247 m（具體取決于型號級數，如 SDL1 系列至 SDL45 系列）。
- 液體溫度：常溫型 -15℃ 至 +70℃；熱水型 -15℃ 至 +120℃。
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000 m。
- 電壓標準：50Hz (1×220-230/240V 或 3×200-220/346-380V 等多種標準)。
- 測試標準：曲線容差符合 ISO9906 附錄 A，測試采用 20℃不含空氣的水，運動粘度為 1mm2/s。
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液體輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環系統。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 安裝方式：本泵為安裝標準電機的非自吸立式多級離心泵，需垂直安裝，確保進出水口管道對齊。
- 環境限制：運行環境海拔不得超過 1000 m，環境溫度不得超過 +40℃。
- 電氣連接：需嚴格按照電機標準電壓接線，確保接地良好，防護等級達到 IP55 要求。
5. 注意事項
- 性能曲線參照：泵的使用請參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 粘度影響：技術參數基于運動粘度 1mm2/s 的水測試，若輸送高粘度液體需修正性能參數。
- 保護裝置：建議配置智能保護器，以避免干轉、缺相、過載等故障損壞設備。
- 定期維護：定期檢查電機絕緣等級及泵體密封情況，確保在允許的溫度和壓力范圍內運行。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

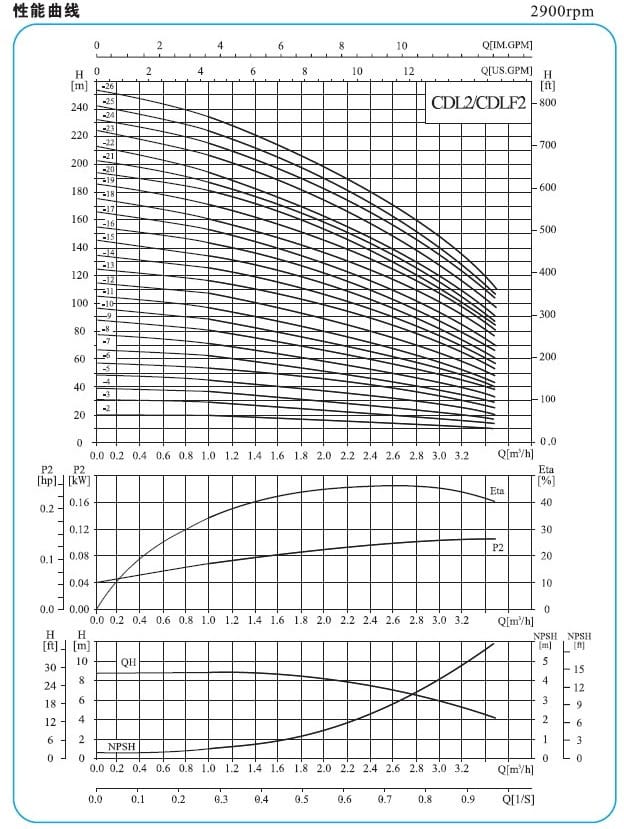

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
