南元泵業 SDL 系列不銹鋼立式多級離心泵 (同 CDLF) 產品詳解
1. 核心特點
- 結構設計：不銹鋼立式多級離心泵，非自吸式結構，電機軸通過聯軸器直接與泵軸聯接。
- 材質工藝：過流部件采用不銹鋼材質，耐壓筒與過流部件通過拉桿螺栓固定，進出水口位于泵底同一直線上。
- 兼容性強：性能與結構同南方泵業 CDLF 系列一致，可替代使用。
- 智能保護：可根據需求配置智能保護器，有效防護泵干轉、缺相、過載等異常情況。
- 高效節能：配備標準高效電機，運行穩定，噪音低。
2. 應用行業
本產品為多功能泵，適應于不同溫度、流量和壓力范圍，廣泛應用于以下領域：
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度腐蝕性酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
3. 技術參數
- 型號范圍：SDL2 至 SDL64 系列（含 SDL45-90-2 等具體型號）。
- 流量范圍：約 1.5 m3/h 至 247 m3/h（根據級數與型號不同）。
- 功率范圍：0.37 kW 至 45 kW。
- 泵級數：1 級至 64 級及以上，可根據壓力需求靈活組合。
- 額定轉速：2900 rpm / 2950 rpm（恒速）。
- 介質溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 性能標準：曲線容差符合 ISO9906 附錄 A 標準。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
- 電源電壓：
- 50Hz 單相：1×220-230/240V
- 50Hz 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 電機防護：全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F。
5. 注意事項
- 性能曲線參照：使用時請參照加粗曲線的性能范圍，避免流量過小導致泵內過熱或流量過大引起電機過載。
- 介質清潔度：嚴禁輸送含固體顆?；蚶w維的液體，以免損壞過流部件。
- 防干轉保護：建議配置智能保護器，防止無水空轉損壞機械密封。
- 環境限制：確保安裝環境通風良好，環境溫度不超過 40℃，海拔超過 1000m 時需降容使用。
- 測試基準：性能曲線基于 20℃不含空氣的水（運動粘度 1mm2/s）測試，輸送其他介質時需考慮粘度影響。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

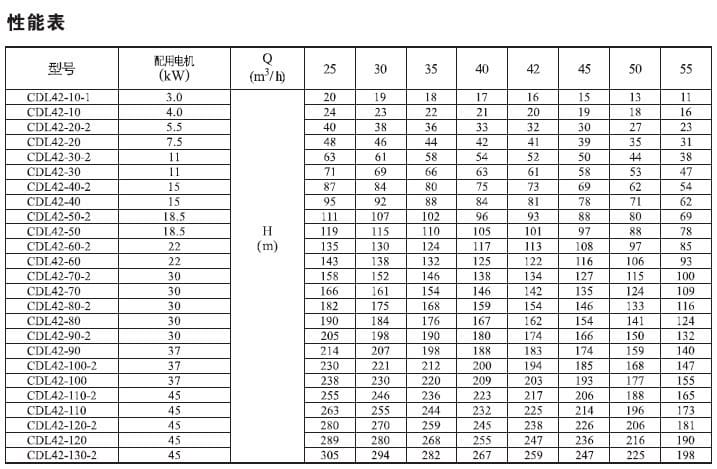

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
