南元泵業 SDLT 系列不銹鋼立式多級離心泵產品規格書

1. 核心特點

產品結構：不銹鋼立式多級離心泵，非自吸式，電機軸通過聯軸器直接與泵軸聯接。
材質工藝：采用耐壓筒與過流部件固定結構，進出水口位于泵底同一直線上，結構緊湊。
兼容性能：性能與安裝尺寸同南方泵業 CDL/CDLF 系列兼容，互換性強。
智能保護：可根據需求配置智能保護器，有效防止泵干轉、缺相、過載等故障。
介質適應：分為 CDL（適用于無腐蝕性液體）與 CDLF（適用于輕度腐蝕性液體）兩種類型。

2. 技術參數

參數項目	規格指標
泵型號系列	SDL2 / SDL3 / SDL4 / SDL8 / SDL12 / SDL16 / SDL20 / SDL32 / SDL45 等
電機轉速	2900 rpm / 2950 rpm (恒速)
電機功率	0.37 kW ~ 45 kW (覆蓋范圍廣)
電源電壓	50Hz: 1×220-230/240V; 3×200-220/346-380V; 3×220-240/380-415V 等
防護等級	IP55 (全封閉，風冷式二級標準電機)
絕緣等級	F 級
液體溫度	常溫型：-15℃ 至 +70℃; 熱水型：-15℃ 至 +120℃
環境溫度	最高 +40℃
海拔高度	最高 1000m
性能標準	曲線容差符合 ISO9906 附錄 A; 測試介質為 20℃不含空氣的水

3. 應用行業

供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
農業灌溉：農田灌溉、噴灌系統、滴灌系統。

4. 安裝與運行條件

介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
安裝環境：環境溫度不得超過 +40℃，海拔高度不超過 1000m，超出范圍需特殊定制。
管路連接：泵進出水口在泵底同一直線上，安裝時需確保管路支撐穩固，避免應力作用于泵體。
電氣連接：需根據銘牌標準電壓接線，建議配置智能保護器以確保運行安全。

5. 注意事項

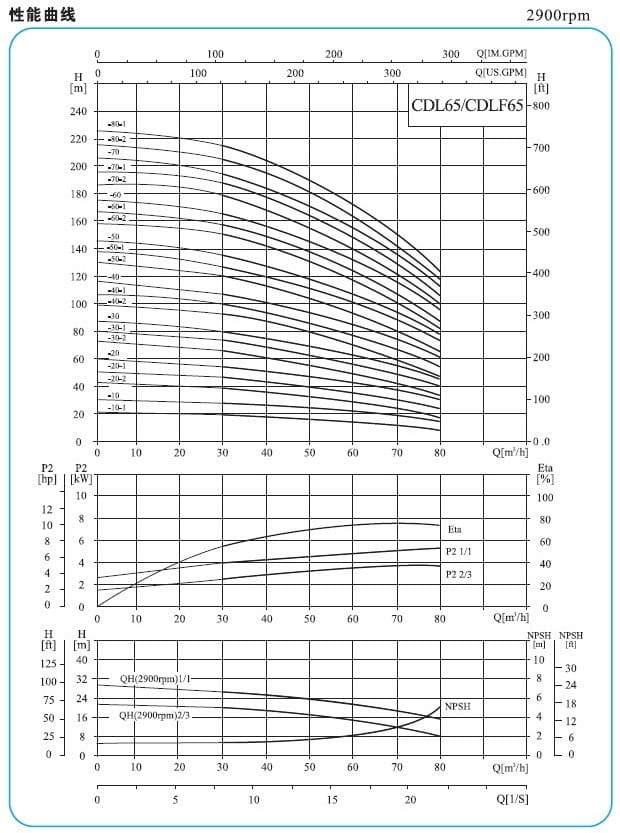

性能曲線使用：請參照加粗曲線的性能范圍選型，避免流量過小導致泵過熱或流量過大引起電機過載。
運行監控：雖可選配智能保護器，但仍建議定期檢查泵的運行聲音、振動及溫度。
防凍措施：在寒冷環境下停用時，需排空泵內積水，防止凍裂泵體。
維護周期：定期檢查聯軸器磨損情況及螺栓緊固狀態，確保耐壓筒與過流部件固定可靠。

SDLT不銹鋼立式多級離心泵(同南方泵業CDL)

SDL參數

應用：

CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。

♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃

            熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
