浙江南元泵業 SDLT 不銹鋼立式多級離心泵產品規格書
1. 核心特點
- 結構設計：立式多級離心泵，電機軸通過聯軸器直接與泵軸聯接，進出水口位于泵底同一直線上，結構緊湊，占地面積小。
- 材質工藝：采用不銹鋼材質（SDLT），耐腐蝕性強，性能對標南方泵業 CDL/CDLF 系列標準。
- 智能保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護，提升運行安全性。
- 電機配置：全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F 級，運行穩定可靠。
2. 技術參數
- 轉速：2900rpm / 2950rpm (恒速)
- 電壓標準：50Hz (1×220-230/240V 或 3×200-220/346-380V 等)
- 液體溫度：常溫型 -15℃至 +70℃；熱水型 -15℃至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 介質要求：稀薄、干凈、非易燃易爆、不含固體顆粒或纖維
- 性能標準：曲線容差符合 ISO9906 附錄 A，測試介質為 20℃不含空氣的水，運動粘度 1mm2/s

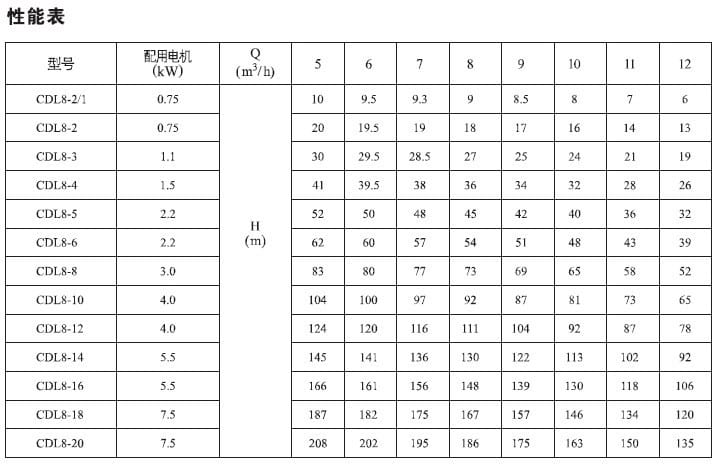

- 型號范圍：涵蓋 SDL1 至 SDL45 系列（包括 SDL1-3 至 SDL32-130 等多種規格），功率范圍 0.37KW 至 45KW
3. 應用行業
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度酸堿液體輸送（CDLF 適用于輕度腐蝕性液體）。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件

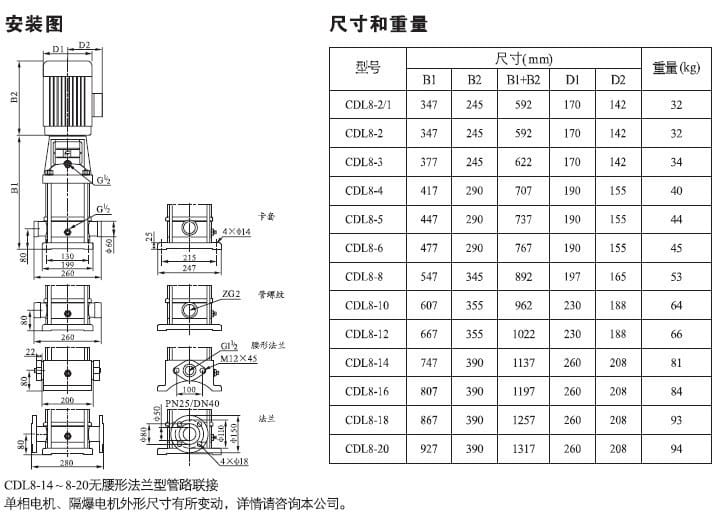

- 安裝方式：非自吸立式安裝，需確保基礎穩固，進出水管路支撐獨立，避免管路應力作用于泵體。
- 介質條件：僅適用于清潔液體，嚴禁輸送含固體顆粒或纖維的介質，以免損壞過流部件及機械密封。
- 環境限制：安裝環境海拔不得超過 1000 米，環境溫度不得超過 40℃，保持通風良好。
- 電氣連接：需根據銘牌電壓正確接線，建議配置智能保護器以確保運行安全，電機軸與泵軸聯接需同心。
5. 注意事項
- 性能曲線使用：請參照加粗曲線的性能范圍使用，避免流量過小導致泵內過熱或流量過大引起電機過載。
- 維護檢查：定期檢查拉桿螺栓緊固情況，確保耐壓筒與過流部件固定可靠，防止泄漏。
- 啟動保護：首次啟動前需確認泵腔內充滿液體，防止干轉損壞機械密封，嚴禁空轉。
- 型號選擇：根據實際工況的流量和揚程需求，對照性能曲線選擇合適的型號（如 SDL8-60 等），確保運行在高效區，延長設備壽命。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

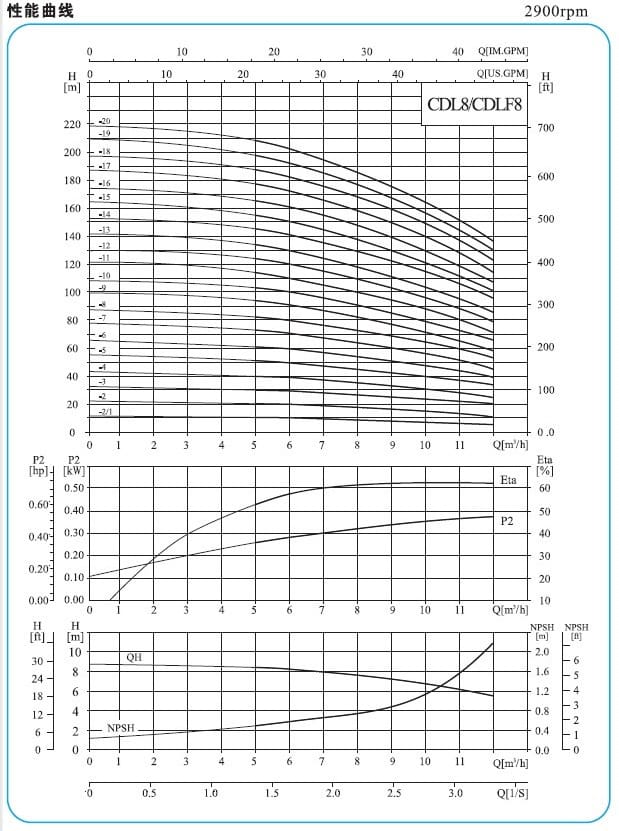

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
