南元泵業 SDL 不銹鋼立式多級離心泵產品詳解
1. 核心特點
- 結構設計：采用不銹鋼材質立式多級離心結構，為非自吸式設計。電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒及過流部件固定，進出水口位于泵底同一直線。
- 兼容互換：性能與結構同南方泵業 CDLF 系列一致，具有極高的互換性。
- 智能保護：可選配智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 材質優勢：過流部件采用不銹鋼，適用于輕度腐蝕性液體，耐用性強。
2. 技術參數
- 型號系列：涵蓋 SDL1 至 SDL64 等多種規格（示例型號：SDL20-170）。
- 功率范圍：0.37kW 至 45kW 及以上。
- 額定轉速：2900rpm 或 2950rpm（2 極電機）。
- 流量范圍：約 1.5m3/h 至 247m3/h（根據型號與級數不同）。
- 揚程級數：支持多級串聯，級數范圍廣泛（1 級至 160 級及以上）。
- 電機防護：IP55 防護等級，F(xiàn) 級絕緣，全封閉風冷式。
- 電源電壓：50Hz，單相 220-240V 或 三相 200-415V。
- 介質溫度：常溫型 -15℃至 +70℃，熱水型 -15℃至 +120℃。
3. 應用行業
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安裝方式：立式安裝，進出水口在同一直線上，便于管道連接。
- 電機標準：安裝標準電機的非自吸立式多級離心泵。
5. 注意事項
- 性能曲線：所有曲線基于電機恒速 2900/2950rpm 測量，測試采用 20℃不含空氣的水。請參照加粗曲線的性能范圍使用，以防流量過小產生過熱或流量過大使電機過載。
- 標準容差：曲線容差符合 ISO9906 附錄 A 標準。
- 選型建議：CDL 適用于無腐蝕性液體，CDLF（SDL 不銹鋼款）適用于輕度腐蝕性液體，請根據實際介質特性選型。
- 保護配置：建議配置智能保護器以延長設備壽命，確保運行安全。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

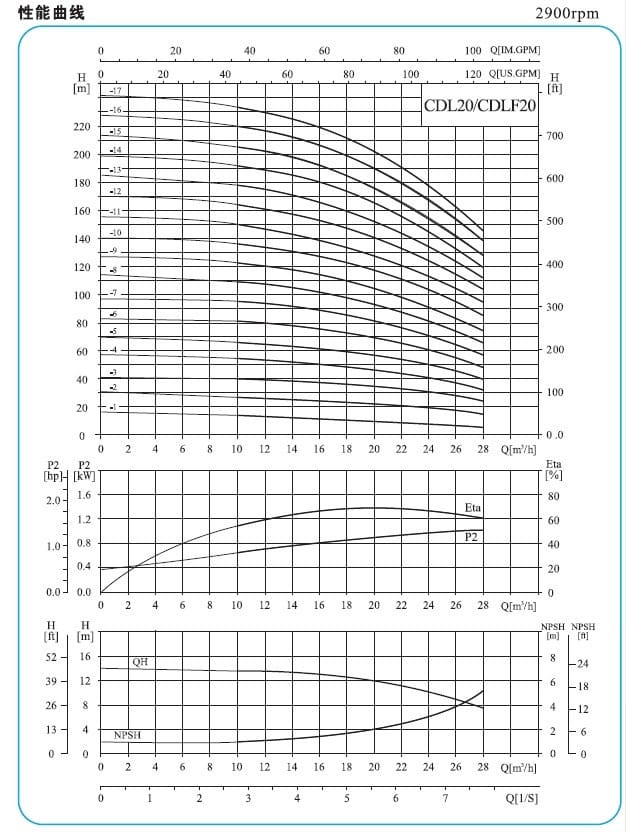

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
