南元泵業 SDLT 不銹鋼立式多級離心泵產品說明書
核心特點
- 結構設計：采用不銹鋼立式多級離心結構，進出水口位于泵底同一直線上，安裝便捷，節省空間。
- 兼容互換：性能參數與安裝尺寸同南方泵業 CDL 系列完全兼容，便于現有系統的升級與替換。
- 智能保護：支持配置智能保護器，可對泵干轉、缺相、過載等異常情況進行有效保護，延長設備壽命。
- 堅固耐用：耐壓筒與過流部件通過拉桿螺栓固定在泵頭和進出水段之間，結構穩固，耐高壓。
- 高效電機：配備全封閉風冷式二級標準電機，運行平穩，效率高。
技術參數
- 型號系列：涵蓋 SDL1 至 SDL45 全系列（包含 SDLT20-30 等具體型號）。
- 電機規格：
- 防護等級：IP55
- 絕緣等級：F 級
- 額定轉速：2900rpm / 2950rpm
- 電源電壓：50Hz (1×220-230/240V 或 3×200-220/380-415V 等多種標準)
- 運行環境：
- 液體溫度：常溫型 -15℃至 +70℃，熱水型 -15℃至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 性能標準：性能曲線基于 20℃不含空氣的水測試，容差符合 ISO9906 附錄 A 標準。
應用行業
- 市政供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑二次增壓供水。
- 工業增壓：工業流程水系統、清洗系統、高壓沖洗系統、消防穩壓系統。
- 液體輸送：冷卻和空調循環系統、鍋爐給水和冷凝系統、機床配套冷卻、酸堿液體輸送（CDLF 型）。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器配套、游泳池水循環。
- 農業灌溉：農田灌溉、噴灌系統、滴灌系統增壓。
安裝條件
- 介質要求：必須輸送稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 環境要求：安裝場所應通風良好，環境溫度不得超過 40℃，海拔高度不超過 1000m。
- 電氣連接：需按照電機銘牌標準電壓接線，建議加裝智能保護器以保障運行安全。
- 管道布置：泵進出水口在同一直線上，安裝管道時應自然對齊，避免強制連接產生應力。
注意事項
- 選型指南：請嚴格參照性能曲線加粗部分的性能范圍選型，防止流量過小產生過熱或流量過大使電機過載。
- 介質適配：CDL 型適用于無腐蝕性液體，CDLF 型適用于輕度腐蝕性液體，嚴禁輸送含固體顆粒介質。
- 運行監控：使用過程中應定期監測電機電流及泵體溫度，發現異常振動或噪音應立即停機檢查。
- 維護保養：定期檢查聯軸器、拉桿螺栓緊固情況及密封件狀態，確保設備長期穩定高效運行。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

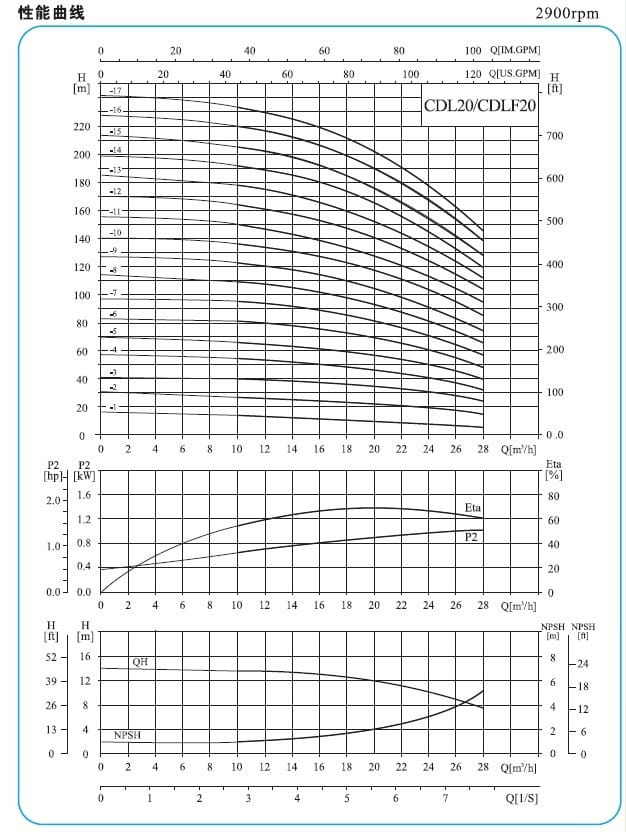

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
