南元泵業 SDL 系列不銹鋼立式多級離心泵產品詳解
1. 核心特點
- 通用性強：兼容南方泵業 CDLF 標準，多功能設計，可輸送從自來水到工業液體的多種介質。
- 材質優選：采用不銹鋼材質，CDL 型適用于無腐蝕性液體，CDLF 型適用于輕度腐蝕性液體。
- 結構緊湊：立式多級離心設計，電機軸通過聯軸器直接與泵軸聯接，進出水口位于泵底同一直線，節省安裝空間。
- 智能安全：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 高效電機：配備全封閉、風冷式二級標準電機，運行效率高，噪音低。
2. 技術參數
- 電機參數：
- 防護等級：IP55
- 絕緣等級：F 級
- 標準電壓：?jiǎn)蜗?1×220-240V；三相 3×200-415V
- 頻率：50Hz
- 運行條件：
- 液體溫度：常溫型 -15℃ 至 +70℃；熱水型 -15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 介質要求：稀薄、干凈、非易燃易爆、不含固體顆?；蚶w維
- 性能標準：
- 轉速：恒速 2900rpm 或 2950rpm
- 曲線容差：符合 ISO9906 附錄 A
- 測試介質：20℃不含空氣的水，運動粘度 1mm2/s
- 型號規格：
- 系列覆蓋：SDL1 至 SDL45 系列（包含 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等）
- 功率范圍：0.37kW 至 45kW
- 揚程范圍：最高可達 247 米（依據具體型號而定）
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝條件
- 基礎要求：泵應安裝在堅固、平整的基礎上，避免振動。
- 管路連接：進出水口在同一直線上，管路重量不得由泵體承擔，需獨立支撐。
- 電氣安裝：必須由專業電工接線，確保電壓相符，接地可靠，建議配置過載保護開關。
- 環境限制：安裝場所應通風良好，環境溫度不超過 40℃，海拔不超過 1000m，避免雨淋。
5. 注意事項
- 運行范圍：請參照性能曲線加粗部分的性能范圍使用，防止流量過小產生過熱或流量過大使電機過載。
- 啟動檢查：?jiǎn)?dòng)前需確認泵內已灌滿液體，嚴禁空轉。
- 定期維護：定期檢查機械密封、軸承及電機運行狀態，發現異常及時停機檢修。
- 防凍保護：在寒冷季節停用時，務必排空泵內積水，防止凍裂泵體。
- 配件建議：建議配置智能保護器，以實現對干轉、缺相、過載的有效保護，延長設備壽命。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

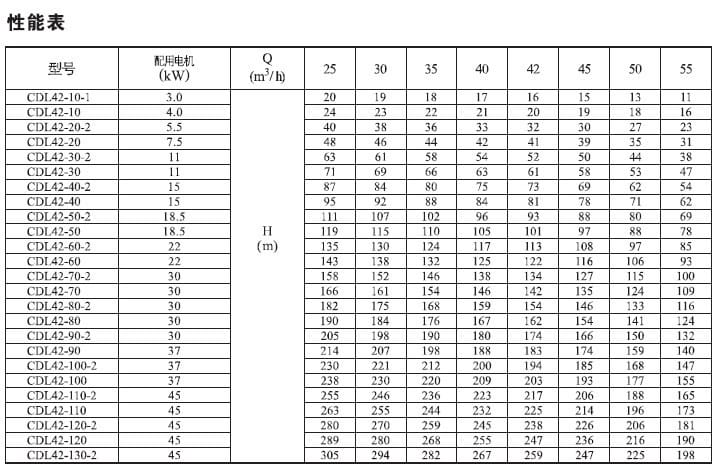

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
