南元泵業 SDLT 不銹鋼立式多級離心泵產品說明書
1. 核心特點
- 兼容設計：結構性能同南方泵業 CDL 系列，通用性強，便于替換與維護。
- 材質優良：采用不銹鋼材質，CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體。
- 結構緊湊：立式多級離心設計，進出水口位于泵底同一直線上，節省安裝空間。
- 智能保護：可根據需求配置智能保護器，有效防止泵干轉、缺相、過載等故障。
- 高效電機：配備全封閉風冷式二級標準電機，運行穩定可靠。
2. 技術參數
- 產品型號: SDLT 系列（含 SDL1 至 SDL45 等多種規格，如 SDLT20-80）
- 額定轉速: 2900 rpm / 2950 rpm
- 電機功率: 0.37 KW 至 45 KW
- 電源電壓: 50Hz (1×220-240V 或 3×200-415V 等多種規格)
- 防護等級: IP55
- 絕緣等級: F 級
- 介質溫度: 常溫型 -15℃至 +70℃；熱水型 -15℃至 +120℃
- 測試標準: 性能曲線容差符合 ISO9906 附錄 A，基于 20℃清水測試
3. 應用行業
- 市政供水: 水廠過濾與輸送、分區送水、主管增壓、高層建筑二次供水。
- 工業增壓: 流程水系統、清洗系統、高壓沖洗系統、消防穩壓系統。
- 工業液體: 冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
- 水處理工程: 超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉: 農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求: 必須為稀薄、干凈、非易燃易爆液體，不含固體顆?；蚶w維。
- 環境溫度: 最高不超過 +40℃。
- 海拔限制: 最高海拔 1000m，超過此高度需修正電機功率。
- 安裝形式: 非自吸立式安裝，電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓固定耐壓筒與過流部件。
5. 注意事項
- 運行范圍: 請嚴格參照性能曲線加粗區域使用，防止流量過小產生過熱或流量過大導致電機過載。
- 介質粘度: 標準測試基于運動粘度 1mm2/s 的水，輸送高粘度液體需咨詢廠家。
- 安全防護: 建議配置智能保護器，對干轉、缺相、過載進行有效保護，延長泵的使用壽命。
- 維護檢查: 定期檢查電機絕緣等級及防護等級完整性，確保 IP55 防護有效。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

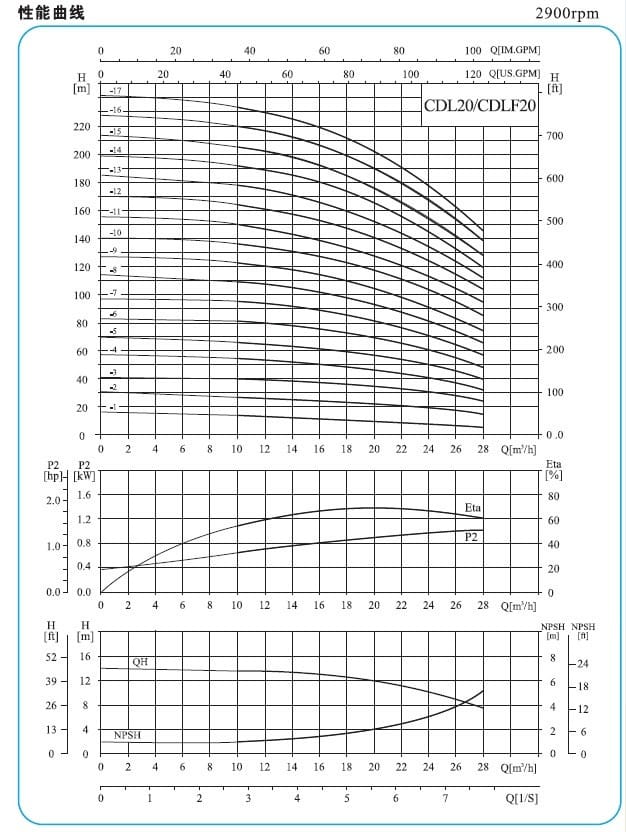

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
