南元泵業 SDL 系列不銹鋼立式多級離心泵產品規格書
1. 核心特點
- 材質耐用：采用不銹鋼材質，耐腐蝕性強，適用于輕度腐蝕性液體（同 CDLF 標準）。
- 結構緊湊：立式多級離心設計，進出水口位于泵底同一直線上，節省空間。
- 智能保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 電機優良：配備全封閉風冷式二級標準電機，運行穩定可靠。
- 通用兼容：性能與安裝尺寸對標南方泵業 CDLF 系列，替換方便。
2. 技術參數
- 產品型號：SDL 系列（含 SDL32-160-2 等具體型號）
- 泵類型：非自吸立式多級離心泵
- 額定轉速：2900 rpm / 2950 rpm
- 電機功率范圍：0.37 kW - 45 kW
- 揚程范圍：約 9 m - 247 m（依據不同級數與型號）
- 電壓標準 (50Hz)：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 防護等級：IP55
- 絕緣等級：F 級
- 介質溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 測試標準：曲線容差符合 ISO9906 附錄 A，測試介質為 20℃不含空氣的水。
3. 應用行業
- 市政供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝條件
- 環境限制：環境溫度最高 +40℃，海拔高度最高 1000m。
- 介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 機械連接：電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間。
- 管路要求：泵進出水口在泵底同一直線上，需確保管路支撐穩固，避免應力集中。
5. 注意事項
- 性能范圍：泵的使用請參照性能曲線中的加粗曲線范圍，以防流量過小產生過熱和流量過大使電機過載。
- 介質兼容性：CDL 適用于無腐蝕性液體，CDLF（SDL 不銹鋼款）適用于輕度腐蝕性液體，請嚴格根據介質特性選型。
- 運行監控：建議配置智能保護器，實時監測干轉、缺相及過載情況，保障設備安全。
- 維護保養：定期檢查電機絕緣等級及防護等級狀態，確保在 IP55 及 F 級絕緣標準下運行。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

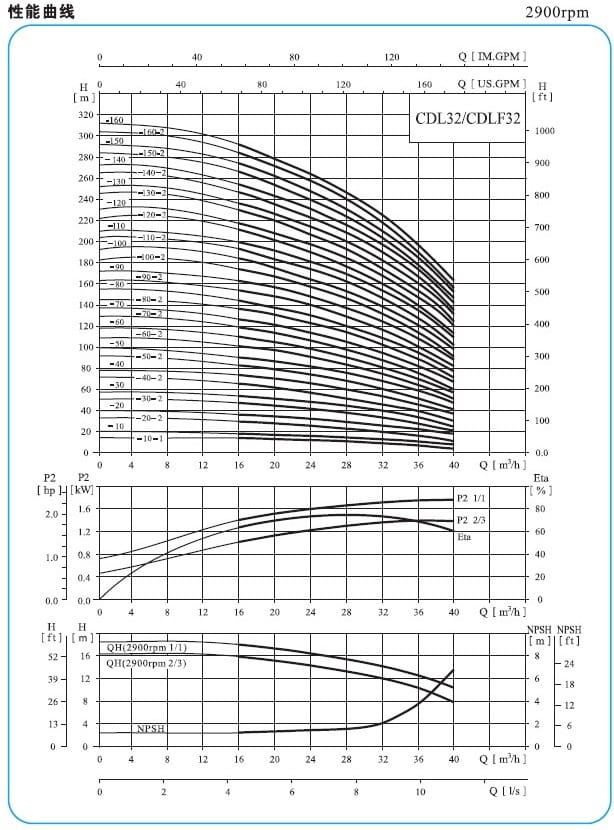

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
