南元泵業 SDL 系列不銹鋼立式多級離心泵 (SDL2-220)
1. 核心特點
- 結構設計：采用不銹鋼材質制造的立式多級離心泵，結構緊湊，占地面積小。泵進出水口位于泵底同一直線上，便于管道連接與安裝。
- 連接方式：電機軸通過聯軸器直接與泵軸聯接，利用拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，確保運行穩固。
- 智能保護：可根據實際需求配置智能保護器，對泵進行干轉、缺相、過載等故障的有效保護，提升安全性。
- 兼容性強：性能與結構同南方泵業 CDLF 系列相似，便于現有系統的替換與維護。
- 高效電機：配備全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F，運行平穩且效率高。
2. 技術參數
- 型號系列：涵蓋 SDL1 至 SDL45 等多個規格（包括 SDL1、SDL2、SDL3、SDL4、SDL8、SDL12、SDL16、SDL20、SDL32、SDL45 等）。
- 額定轉速：2900 rpm 或 2950 rpm（恒速測量）。
- 電機功率：0.37 kW 至 45 kW（根據具體型號配置，如 SDL2-22 為 2.2kW，SDL32 系列最高可達 45kW）。
- 電壓標準：
- 單相：50Hz 1×220-230/240V
- 三相：50Hz 3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 性能標準：曲線容差符合 ISO9906 附錄 A，測試介質為 20℃不含空氣的水，運動粘度 1mm2/s。
- 典型參數示例 (SDL2 系列)：
- SDL2-2：揚程 15m，功率 0.37kW
- SDL2-10：揚程 98m，功率 1.5kW
- SDL2-26：揚程 198m，功率 3.0kW
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度腐蝕性酸堿液體。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環系統。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安裝方式：非自吸立式安裝，需確保進出口管道支撐穩固，避免應力作用于泵體。
5. 注意事項
- 性能曲線使用：請參照加粗曲線的性能范圍使用，避免流量過小導致泵過熱或流量過大引起電機過載。
- 防護配置：建議配置智能保護器以監測干轉、缺相及過載情況，延長設備壽命。
- 介質兼容性：CDL 適用于無腐蝕性液體，CDLF（本泵同類）適用于輕度腐蝕性液體，嚴禁輸送強腐蝕性或含顆粒介質。
- 電氣安全：接線需符合電機銘牌電壓標準，確保接地良好。防護等級 IP55 雖具備防塵防水能力，但仍需避免電機直接浸泡在水中。
- 維護檢查：定期檢查拉桿螺栓緊固情況及聯軸器狀態，確保運行無聲響異常。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

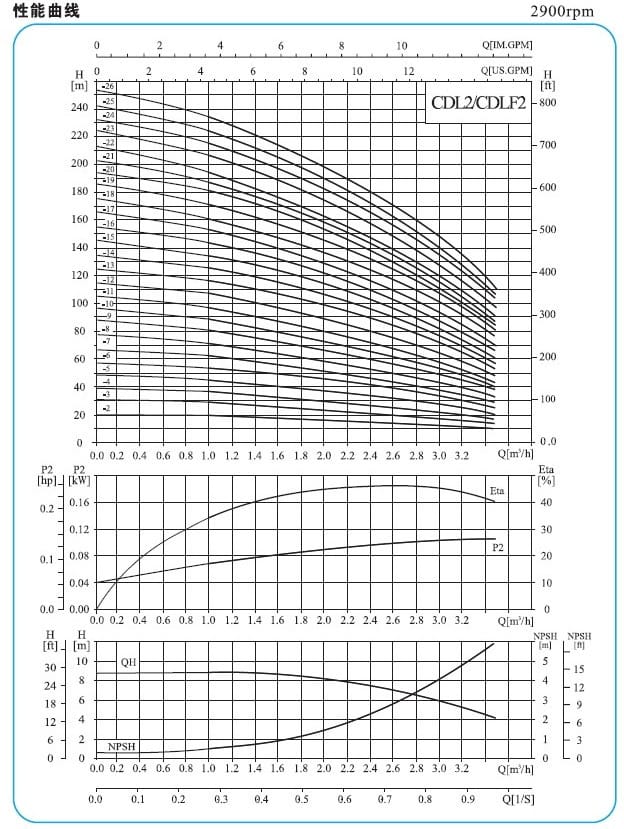

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
