南元泵業 SDL 系列不銹鋼立式多級離心泵產品說明書

核心特點

多功能設計：兼容南方泵業 CDLF 標準，是一款多功能產品，可輸送從自來水到工業液體的各種不同介質。
材質優良：采用不銹鋼材質，耐腐蝕性強，CDL 適用于無腐蝕性液體，CDLF（SDL 不銹鋼款）適用于輕度腐蝕性液體。
結構緊湊：立式多級離心結構，電機軸通過泵頭用聯軸器直接與泵軸聯接，泵進出水口在泵底同一直線上，節省安裝空間。
智能保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
高效電機：配備全封閉、風冷式二級標準電機，運行穩定可靠。

技術參數

電機防護等級：IP55
絕緣等級：F 級
額定頻率：50Hz
標準電壓：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
額定轉速：2900rpm 或 2950rpm
性能標準：曲線容差符合 ISO9906 附錄 A
測試介質：20℃不含空氣的水，運動粘度為 1mm2/s
液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
環境溫度：最高 +40℃
海拔高度：最高 1000m

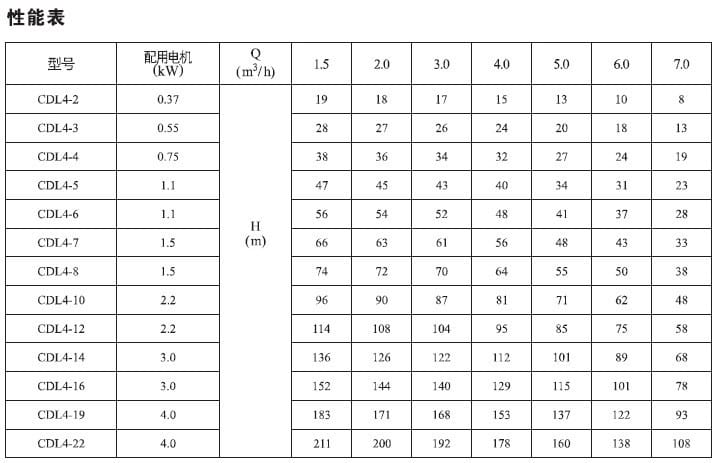

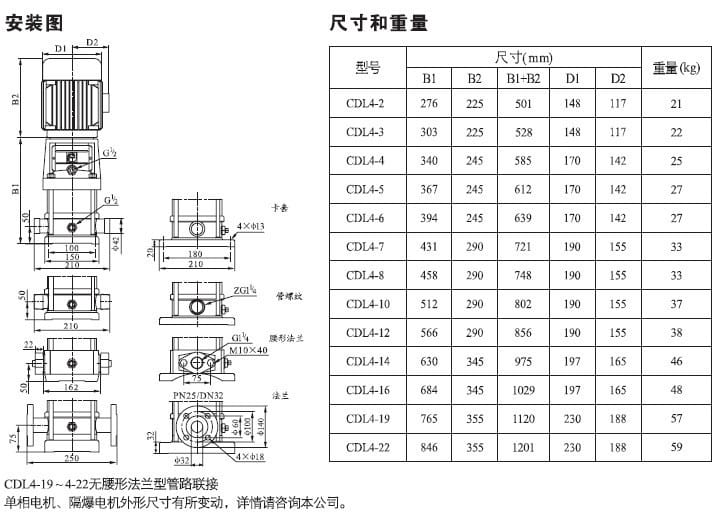

型號規格示例 (SDL4 系列)

型號	揚程 (m)	級數	功率 (kW)	轉速 (rpm)
SDL4-2	15	4	0.37	2900
SDL4-3	24	4	0.55	2900
SDL4-4	32	4	0.75	2900
SDL4-5	40	4	1.1	2900
SDL4-8	64	4	1.5	2900
SDL4-10	81	4	2.2	2900
SDL4-16	129	4	3	2900
SDL4-22	178	4	4	2900

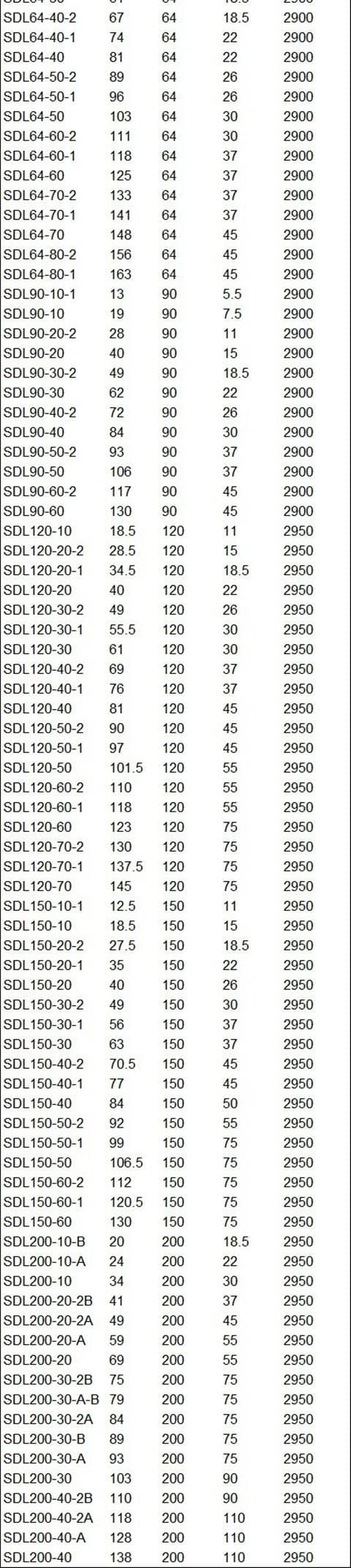

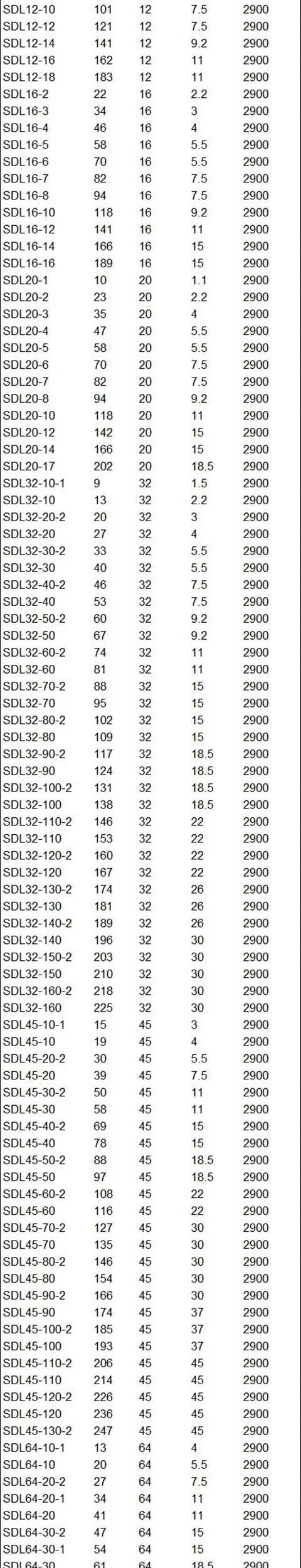

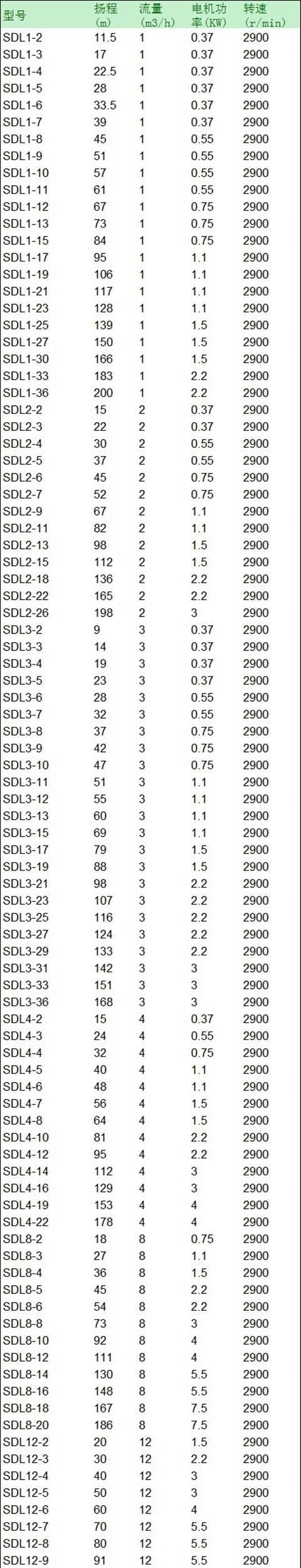

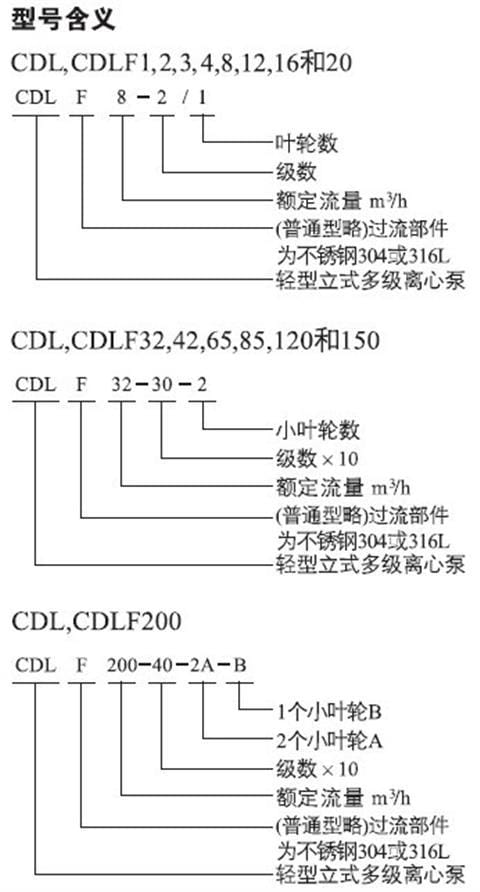

(注：產品涵蓋 SDL1 至 SDL64 全系列，包括 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45, SDL64 等多種規格，具體選型請參考詳細性能曲線)

應用行業

供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液體輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
灌溉系統：農田灌溉、噴灌、滴灌。

安裝條件

介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
安裝環境：環境溫度不得超過 +40℃，海拔高度不超過 1000m。
基礎要求：泵組應安裝在堅實平整的基礎上，能承受泵組重量及運行振動。
管路連接：泵進出水口在泵底同一直線上，便于管道布置，需確保管路支撐穩固。

注意事項

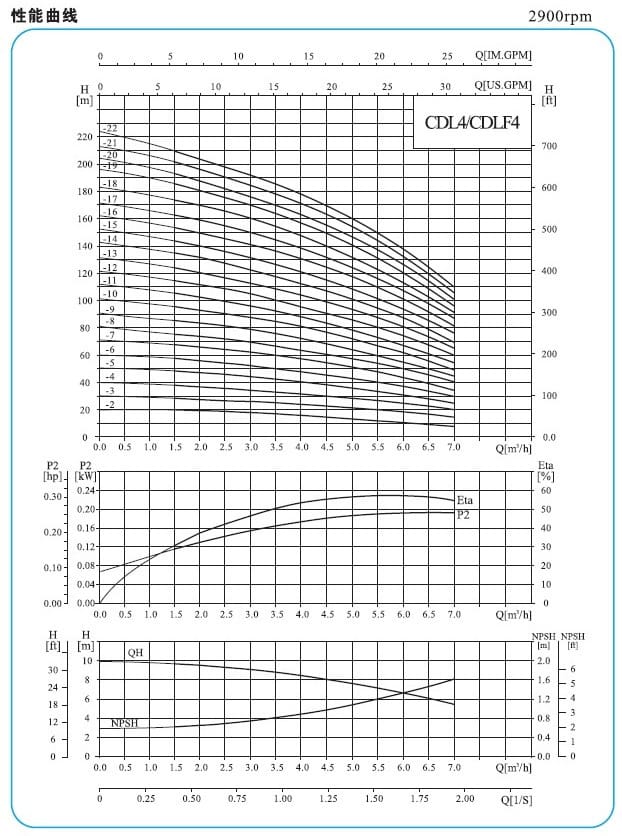

性能范圍：泵的使用請參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
電氣保護：建議配置智能保護器，確保泵在干轉、缺相、過載等異常情況下得到保護。
介質兼容性：嚴格區分 CDL（無腐蝕性）與 CDLF/SDL（輕度腐蝕性）的應用場景，避免材質腐蝕。
運行監控：定期檢查電機運行狀態，確保電壓穩定，避免在非標準電壓下長期運行。

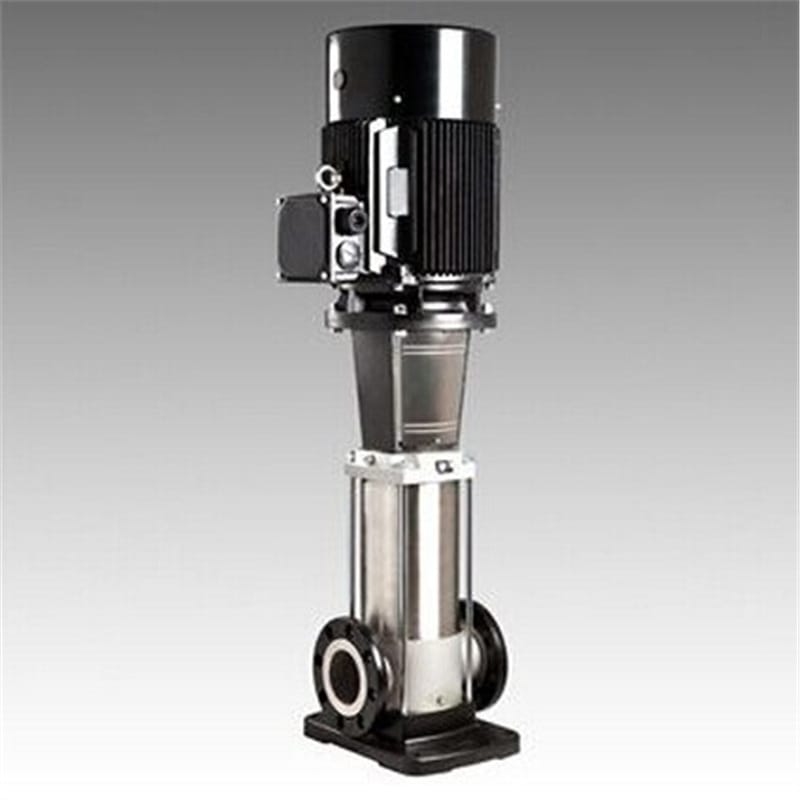

SDL不銹鋼立式多級離心泵(同南方泵業CDLF)

應用：

CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。

♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃

            熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
