南元泵業 SDL 系列不銹鋼立式多級離心泵產品規格書
1. 產品概述
品牌：南元泵業
型號示例：SDL45-130-2
產品名稱：不銹鋼立式多級離心泵（同南方泵業 CDLF 系列）
產品描述：SDL 系列為不銹鋼立式多級離心泵，采用標準電機驅動，非自吸式設計。泵體結構緊湊，進出水口位于泵底同一直線上，適用于輸送清潔、無腐蝕性或輕度腐蝕性液體。
2. 核心特點
- 材質優良：過流部件采用不銹鋼材質，耐腐蝕性強，適用于多種介質。
- 結構緊湊：立式多級設計，占地面積小，安裝方便。
- 通用性強：性能參數對標 CDLF 系列，可替代性強。
- 智能保護：可根據需要配置智能保護器，有效防止干轉、缺相、過載等故障。
- 連接可靠：電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓固定耐壓筒與過流部件，運行穩定。
3. 應用行業
本產品為多功能泵，適應不同溫度、流量和壓力范圍，廣泛應用于以下領域：
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送（CDLF 型）。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 技術參數
4.1 電機參數
- 電機類型：全封閉風冷式二級標準電機
- 防護等級：IP55
- 絕緣等級：F 級
- 額定頻率：50Hz
- 標準電壓：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 額定轉速：2900rpm 或 2950rpm
4.2 泵體參數
- 泵類型：非自吸立式多級離心泵
- 介質溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 型號系列：涵蓋 SDL1 至 SDL64 等多個流量系列（如 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45, SDL64 等）。
- 功率范圍：0.37kW 至 45kW（根據具體型號配置）。
- 性能標準：曲線容差符合 ISO9906 附錄 A 標準。
5. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安裝方式：立式安裝，進出水口在同一直線上，需確?；A(chǔ)穩固。
- 性能使用范圍：參照性能曲線中的加粗曲線范圍，避免流量過小產生過熱或流量過大導致電機過載。
6. 注意事項
- 介質檢查：嚴禁輸送含有固體顆粒、纖維或易燃易爆的液體，以免損壞泵體或引發安全事故。
- 溫度控制：運行前確認介質溫度是否在泵體允許范圍內（常溫型≤70℃，熱水型≤120℃）。
- 電氣保護：建議配置智能保護器，對干轉、缺相、過載進行實時監控與保護。
- 運行區間：請務必在性能曲線推薦范圍內使用，避免長期在極低流量或超大流量工況下運行。
- 環境限制：安裝環境海拔不得超過 1000 米，環境溫度不得超過 40℃，否則需降容使用或特殊定制。
- 測試標準：性能曲線基于 20℃不含空氣的水（運動粘度 1mm2/s）測試，實際工況如有差異需進行換算。
注：具體選型請參考詳細性能曲線圖及選型手冊，本規格書參數如有變更，恕不另行通知。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

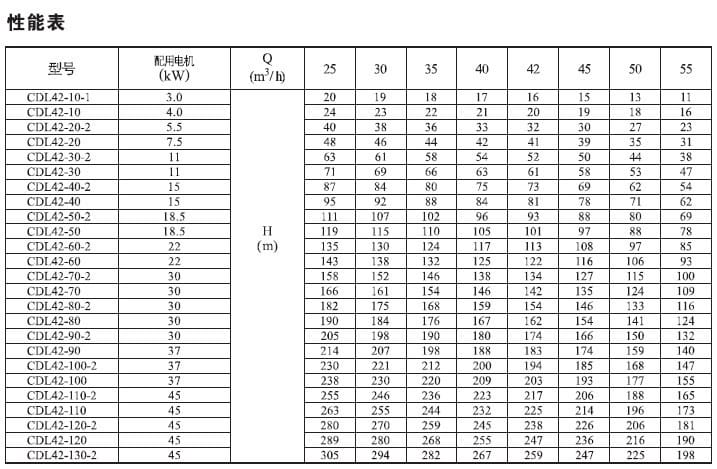

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
