南元泵業 SDLT 不銹鋼立式多級離心泵產品詳解
1. 產品概述
品牌：南元泵業
名稱：SDLT 不銹鋼立式多級離心泵（同南方泵業 CDL 系列）
典型型號：SDLT16-20
產品定位：多功能立式多級離心泵，適用于輸送從自來水到工業液體的各種介質，適應不同溫度、流量和壓力范圍。其中 CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體。
2. 核心特點
- 結構設計：立式多級離心泵，非自吸式。電機軸通過聯軸器直接與泵軸聯接，進出口位于泵底同一直線上，安裝便捷。
- 材質工藝：采用不銹鋼材質，耐壓筒與過流部件通過拉桿螺栓固定，堅固耐用。
- 智能保護：可根據需要配置智能保護器，有效防止泵干轉、缺相、過載等故障。
- 電機配置：配備全封閉、風冷式二級標準電機，運行穩定。
- 通用兼容：性能與安裝尺寸同南方泵業 CDL/CDLF 系列兼容，便于替換與維護。
3. 應用行業
本產品廣泛應用于以下領域：
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 技術參數
4.1 電機參數
- 類型：全封閉風冷式二級標準電機
- 防護等級：IP55
- 絕緣等級：F 級
- 標準電壓：50Hz
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 轉速：恒速 2900rpm 或 2950rpm
4.2 運行條件
- 介質要求：稀薄、干凈、非易燃易爆，不含固體顆粒或纖維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
4.3 性能曲線說明
- 所有曲線基于電機恒速 2900rpm 或 2950rpm 測量值。
- 曲線容差符合 ISO9906 附錄 A 標準。
- 測試介質：20℃不含空氣的水，運動粘度 1mm2/s。
- 使用建議：參照加粗曲線的性能范圍使用，以防流量過小產生過熱或流量過大使電機過載。

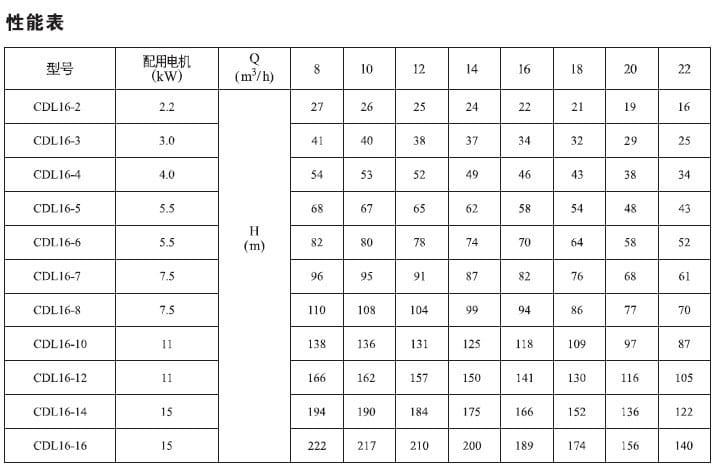

5. 型號與性能范圍（部分精選）
based on provided data files, the series covers a wide range of models including SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 etc.
- 功率范圍：0.37kW 至 30kW
- 級數范圍：1 級至 45 級及以上
- 流量范圍：覆蓋 1m3/h 至 200m3/h 以上不同工況需求
- 典型型號示例：
- SDL1 系列：功率 0.37-2.2kW，適用于小流量高揚程場景。
- SDL16 系列：功率 2.2-15kW，適用于中等流量增壓。
- SDL32/45 系列：功率可達 30kW，適用于大流量工業輸送。
(注：具體選型請參考官方詳細性能曲線圖及選型手冊)
6. 安裝與環境要求
- 安裝位置：應安裝在室內或受保護的環境中，避免雨淋。
- 基礎要求：泵組需安裝在堅固平整的基礎上，以減少振動。
- 管道連接：進出口管道應獨立支撐，避免重量壓在泵體上；管路密封性良好，防止漏氣影響吸程。
- 電氣連接：必須由專業電工接線，確保電壓與電機銘牌一致，并可靠接地。
7. 注意事項
- 嚴禁空轉：?jiǎn)?dòng)前必須確保泵腔內充滿液體，嚴禁干轉，以免損壞機械密封。
- 介質檢查：確保輸送液體不含固體顆?；蜷L(zhǎng)纖維，防止堵塞葉輪流道。
- 溫度監控：輸送高溫液體時，需注意環境溫度及電機散熱情況。
- 運行范圍：請勿在性能曲線范圍之外長期運行，避免電機過載或泵體過熱。
- 定期維護：定期檢查軸承潤滑、機械密封情況及螺栓緊固狀態。
- 海拔限制：若使用地點海拔超過 1000m，需對電機功率進行修正或咨詢廠家。
本說明書基于南元泵業 SDLT 系列通用技術資料整理，具體參數以實物銘牌及最新官方手冊為準。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

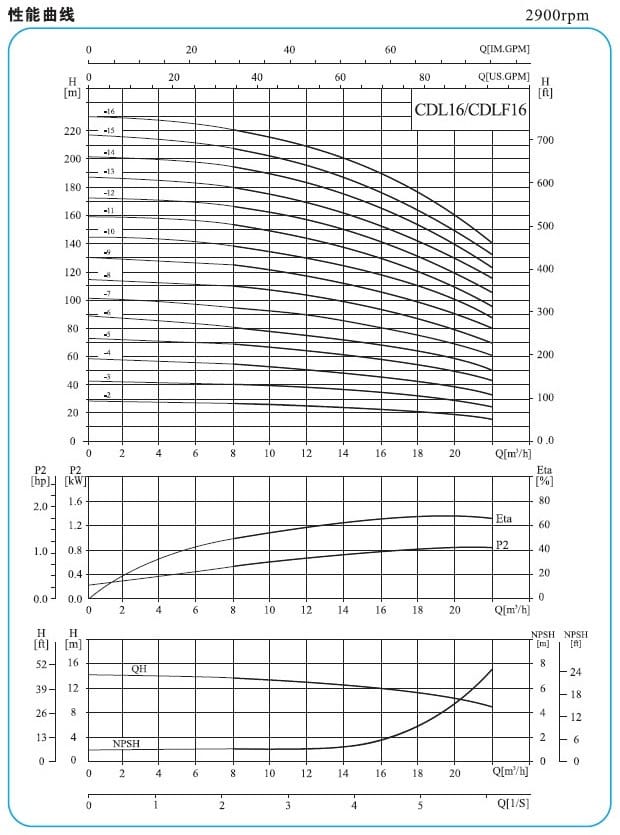

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
