南元泵業 SDLT 系列不銹鋼立式多級離心泵

1. 核心特點

標準兼容：性能與結構同南方泵業 CDL 系列一致，互換性強。
材質優良：采用不銹鋼材質，耐腐蝕，適用于多種介質。
結構緊湊：立式多級設計，進出水口位于泵底同一直線上，安裝方便。
智能保護：可選配智能保護器，有效防止干轉、缺相、過載等故障。
高效電機：配備全封閉風冷式二級標準電機，運行穩定。

2. 技術參數

2.1 電機參數

防護等級：IP55
絕緣等級：F 級
額定轉速：2900 rpm / 2950 rpm
標準電壓：50Hz (1×220-230/240V, 3×200-220/346-380V, 3×220-240/380-415V, 3×380-415V)

2.2 運行條件

介質要求：稀薄、干凈、非易燃易爆，不含固體顆?；蚶w維。
液體溫度：常溫型 -15℃ 至 +70℃；熱水型 -15℃ 至 +120℃。
環境溫度：最高 +40℃。
海拔高度：最高 1000m。

2.3 型號性能范圍 (部分示例)

系列	型號示例	揚程 (m)	功率 (KW)	轉速 (rpm)
SDL1	SDL1-3 ~ SDL1-33	11.5 ~ 183	0.37 ~ 2.2	2900
SDL2	SDL2-2 ~ SDL2-26	15 ~ 198	0.37 ~ 3.0	2900
SDL3	SDL3-2 ~ SDL3-36	9 ~ 168	0.37 ~ 3.0	2900
SDL4	SDL4-2 ~ SDL4-22	15 ~ 178	0.37 ~ 4.0	2900
SDL8	SDL8-2 ~ SDL8-16	18 ~ 167	0.75 ~ 7.5	2900
SDL12	SDL12-14 ~ SDL12-18	141 ~ 183	9.2 ~ 11	2900
SDL16	SDL16-2 ~ SDL16-16	22 ~ 166	2.2 ~ 15	2900
SDL20	SDL20-1 ~ SDL20-17	11 ~ 202	1.1 ~ 18.5	2900
SDL32	SDL32-10 ~ SDL32-90	9 ~ 247	1.5 ~ 30	2900
SDL45	SDL45-1 ~ SDL45-247	15 ~ 247	3.0 ~ 45	2900

3. 應用行業

供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
農業灌溉：農田灌溉、噴灌、滴灌系統。

4. 安裝條件

基礎要求：泵進出水口在泵底同一直線上，需確保管道支撐穩固。
環境限制：安裝環境海拔不得超過 1000 米，環境溫度不得超過 40℃。
電氣連接：需根據銘牌電壓接線，建議配置智能保護器以保障安全。
介質適配：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體。

5. 注意事項

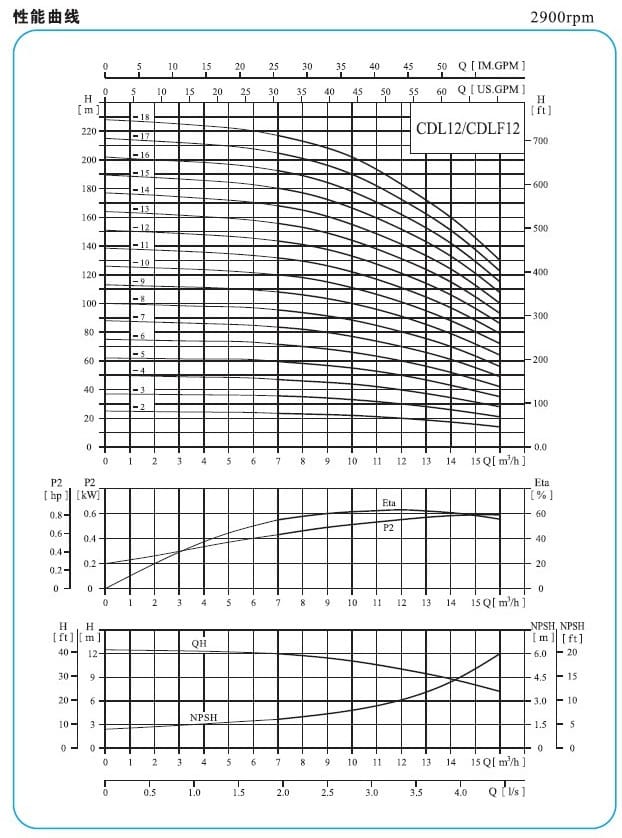

性能曲線：泵的使用應參照性能曲線加粗范圍，避免流量過小導致過熱或流量過大導致電機過載。
介質清潔：嚴禁輸送含有固體顆粒或纖維的液體，以免損壞泵內部件。
溫度控制：嚴禁超過規定的液體溫度范圍運行，熱水型泵需注意高溫防護。
測試標準：性能曲線基于 20℃不含空氣的水測試，運動粘度為 1mm2/s，容差符合 ISO9906 附錄 A。
維護檢查：定期檢查電機防護等級及絕緣情況，確保 IP55 及 F 級絕緣有效。

SDLT不銹鋼立式多級離心泵(同南方泵業CDL)

應用：

CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。

♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃

            熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
