南元泵業 SDL 系列不銹鋼立式多級離心泵產品說明書
1. 核心特點
- 結構設計：采用立式多級離心結構，非自吸式設計，電機軸通過聯軸器直接與泵軸聯接，傳動效率高。
- 材質耐用：泵體主要過流部件采用不銹鋼材質，耐壓筒與過流部件通過拉桿螺栓固定在泵頭和進出水段之間，耐腐蝕且堅固。
- 兼容性強：性能參數與安裝尺寸同南方泵業 CDLF 系列兼容，便于現有系統的替換與升級維護。
- 智能保護：可根據需求配置智能保護器，對泵干轉、缺相、過載等異常情況進行有效保護，延長設備壽命。
- 安裝便捷：泵進出水口設計在泵底同一直線上，結構緊湊，節省空間，管路布置更加方便。
2. 技術參數

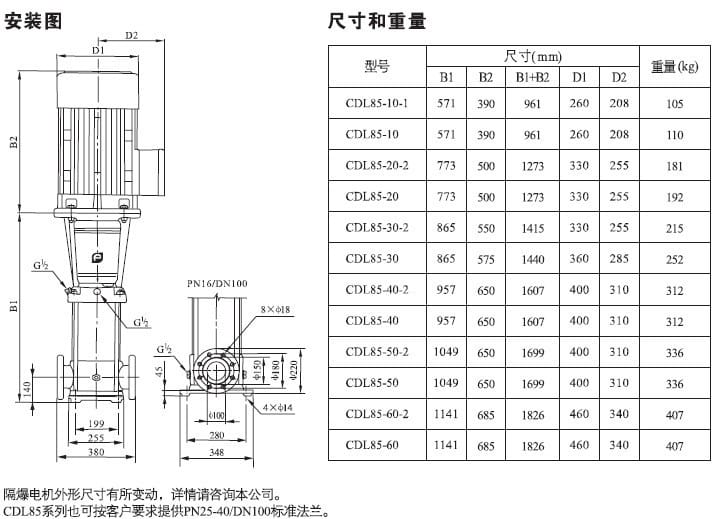

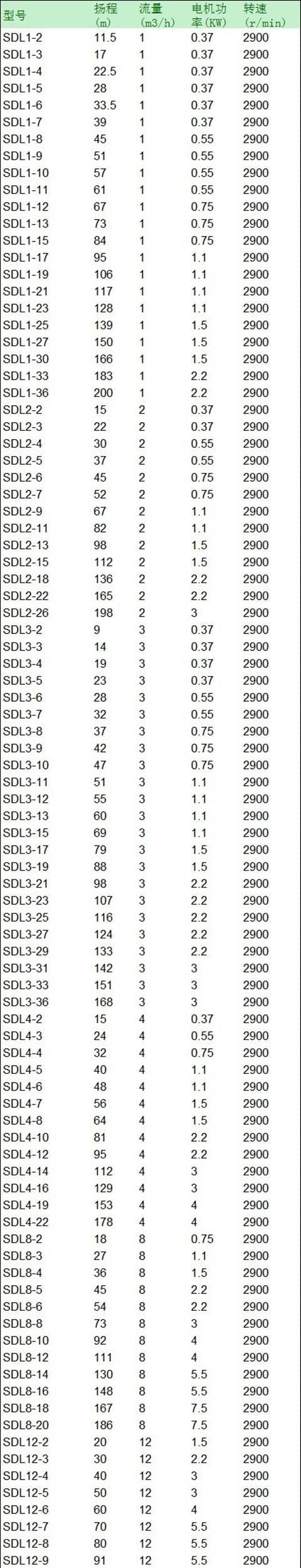

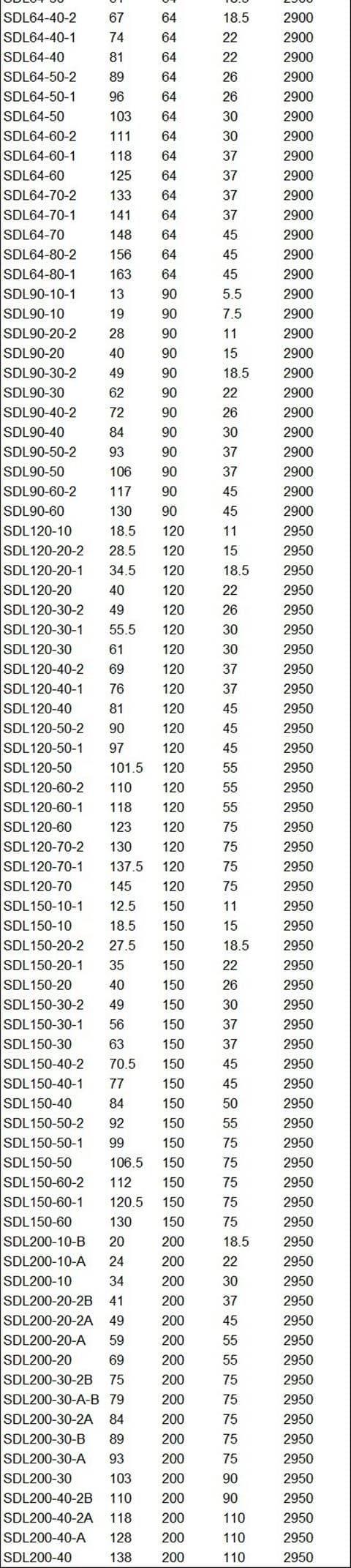

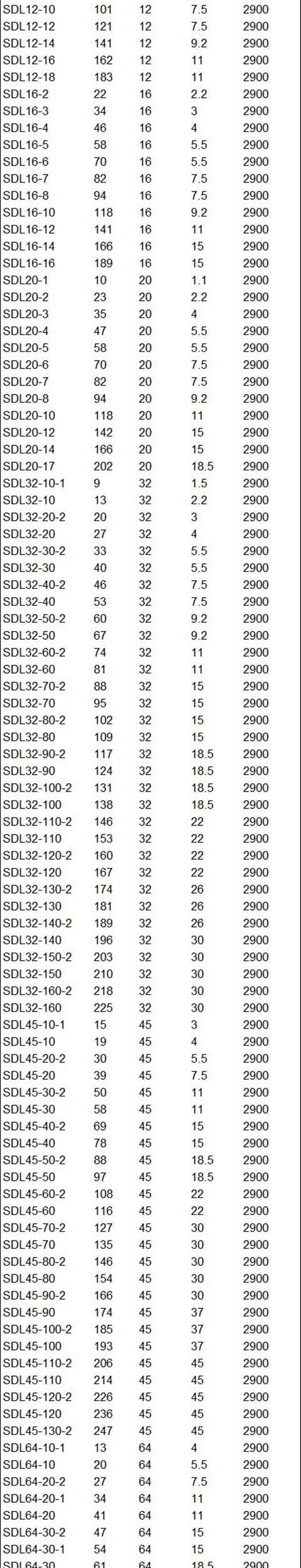

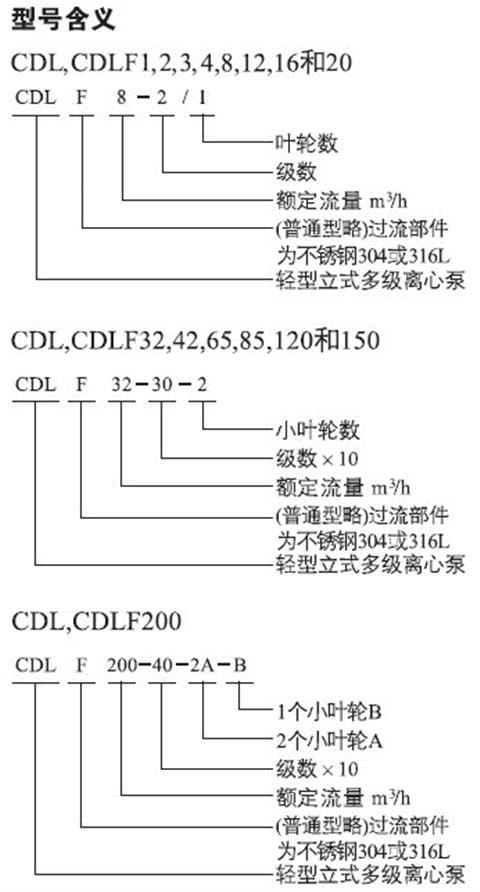

- 型號系列：SDL 系列（涵蓋 SDL1 至 SDL32 等多種規格，含 SDL90-30 等具體型號）
- 電機類型：全封閉風冷式二級標準電機
- 防護等級：IP55
- 絕緣等級：F 級
- 額定電壓：
- 單相：220-230/240V
- 三相：200-220/346-380V / 220-240/380-415V / 380-415V
- 額定頻率：50Hz
- 額定轉速：2900rpm 或 2950rpm
- 介質溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 功率范圍：0.37kW 至 45kW（依據具體型號及級數配置）
- 性能標準：曲線容差符合 ISO9906 附錄 A，測試采用 20℃不含空氣的水。
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度腐蝕性酸堿液體輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池水循環。
- 農業灌溉：農田灌溉、噴灌系統、滴灌系統。
4. 安裝與運行條件
- 介質要求：僅適用于稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 環境要求：安裝場所應通風良好，環境溫度不得超過 40℃，海拔高度不超過 1000m。
- 電氣連接：需嚴格按照電機銘牌電壓進行接線，建議配置智能保護器以確保運行安全。
- 管路連接：進出水口在同一直線上，安裝時需確保管路支撐穩固，避免外部應力作用于泵體導致變形或泄漏。
- 基礎要求：泵應安裝在堅固平整的基礎上，地腳螺栓需緊固，以減少振動。
5. 注意事項
- 性能曲線參照：泵的使用請嚴格參照性能曲線中的加粗性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 介質兼容性：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體，嚴禁輸送含固體顆粒或纖維的介質。
- 維護檢查：定期檢查電機運行狀態、電流電壓及泵體密封情況，防止泄漏或異常振動。
- 防凍措施：在低溫環境下停用或使用時，需注意介質的防凍處理，排空泵內積水，防止泵體凍裂。
- 啟動前檢查：?jiǎn)?dòng)前應確認泵內已灌滿液體，嚴禁空轉，以免損壞機械密封。

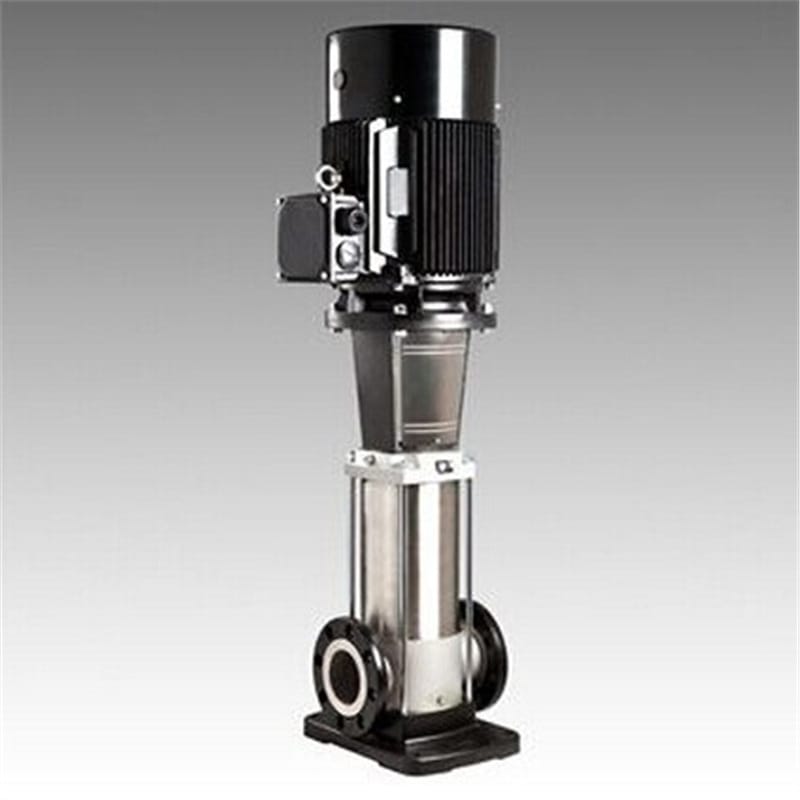

SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

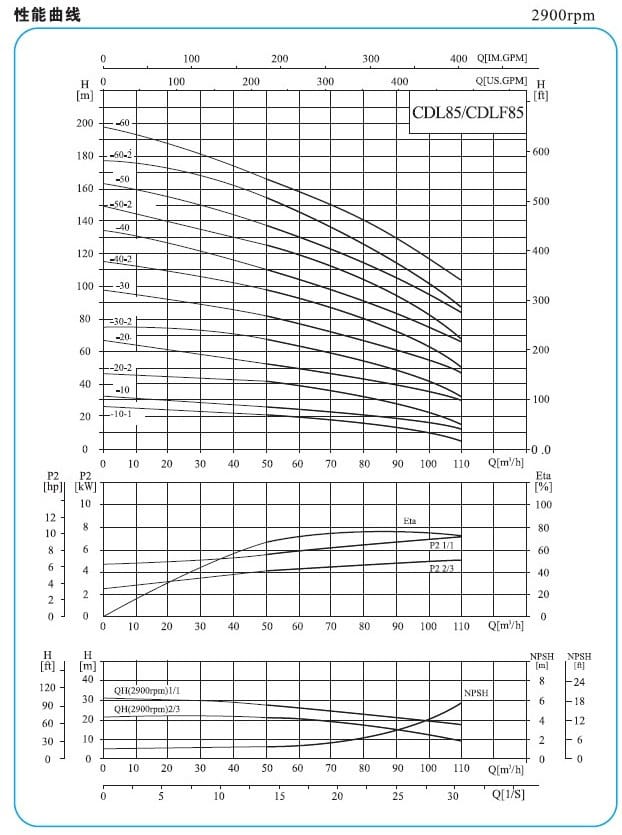

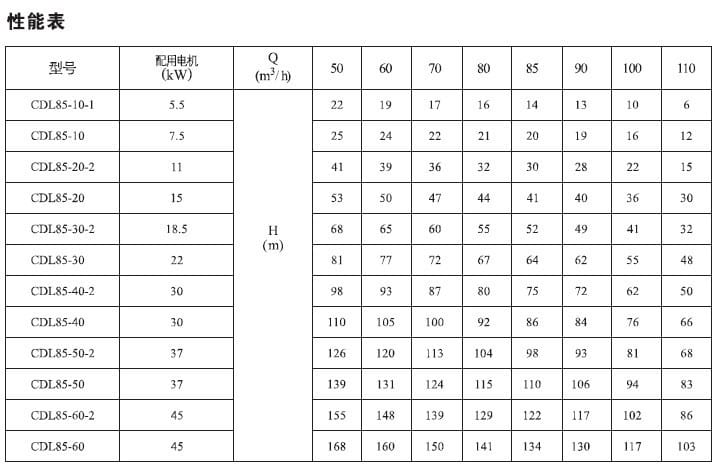

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
