南元泵業 SDL 系列不銹鋼立式多級離心泵產品詳解
1. 核心特點
- 產品定位：SDL 系列不銹鋼立式多級離心泵，性能對標南方泵業 CDLF 系列，是一款多功能流體輸送設備。
- 結構設計：采用非自吸式立式多級結構，電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓固定耐壓筒與過流部件，進出水口位于泵底同一直線上，結構緊湊。
- 材質工藝：主要過流部件采用不銹鋼材質，耐腐蝕性強，適用于多種介質。
- 智能保護：可根據需求配置智能保護器，有效防止泵干轉、缺相、過載等故障，延長設備壽命。
- 電機配置：配備全封閉風冷式二級標準電機，運行穩定可靠。
2. 技術參數
2.1 電機參數
- 防護等級：IP55
- 絕緣等級：F 級
- 額定頻率：50Hz
- 標準電壓：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 額定轉速：2900rpm 或 2950rpm
2.2 性能標準
- 測試標準：曲線容差符合 ISO9906 附錄 A 標準。
- 測試介質：20℃不含空氣的水，運動粘度為 1mm2/s。
- 性能范圍：建議參照性能曲線中的加粗范圍使用，以避免流量過小導致過熱或流量過大導致電機過載。
2.3 型號與功率范圍（基于現有數據）
- 系列覆蓋：涵蓋 SDL1、SDL2、SDL3、SDL4、SDL8、SDL12、SDL16、SDL20、SDL32、SDL45 等多個系列。
- 功率范圍：電機功率覆蓋 0.37kW 至 45kW 以上。
- 揚程范圍：根據不同級數（如 -3 至 -90 級等），揚程覆蓋廣泛，可滿足從低壓到高壓的不同需求。
- 典型型號示例：
- 小流量高揚程：SDL1 系列（功率 0.37-2.2kW）
- 中流量中揚程：SDL4、SDL8 系列（功率 0.37-7.5kW）
- 大流量高揚程：SDL32、SDL45 系列（功率 1.5-45kW）
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統增壓。
- 液體輸送：冷卻和空調系統循環、鍋爐給水和冷凝系統、機床配套、輕度酸堿液體輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池水循環。
- 農業灌溉：農田灌溉、噴灌系統、滴灌系統。
4. 安裝與運行條件
- 介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃。
- 海拔高度：最高海拔 1000m。
- 安裝方式：立式安裝，確保進出水口管路支撐穩固，避免應力作用于泵體。
5. 注意事項
- 選型警告：請務必參照性能曲線中的加粗性能范圍進行選型，嚴禁在流量過小或過大的極端工況下長期運行，以防電機過熱或過載損壞。
- 電氣安全：接線前請確認電源電壓與電機銘牌電壓一致，電機必須可靠接地。
- 運行監控：建議配置智能保護器，實時監測干轉、缺相及過載情況。
- 維護保養：定期檢查機械密封及軸承狀態，確保潤滑良好，發現異常振動或噪音應立即停機檢查。
- 環境適應：若使用環境海拔超過 1000m 或環境溫度超過 40℃，需對電機功率進行降容修正或咨詢廠家。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

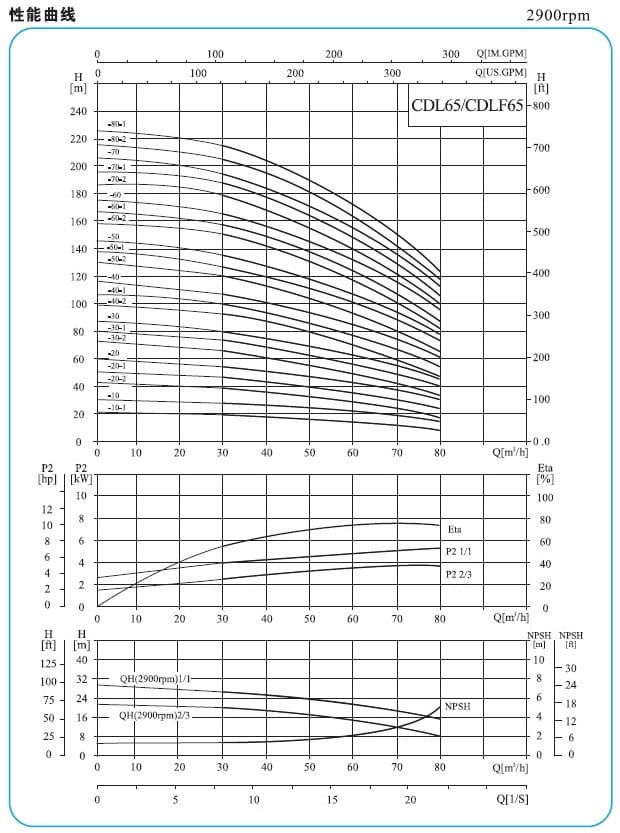

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
