南元泵業 SDL12-50 不銹鋼立式多級離心泵 (同 CDLF 系列)
1. 核心特點
- 結構設計：立式多級離心泵，非自吸式，電機軸通過聯軸器直接與泵軸聯接，進出水口在泵底同一直線上。
- 材質工藝：采用不銹鋼材質，耐壓筒與過流部件通過拉桿螺栓固定在泵頭和進出水段之間，堅固耐腐蝕。
- 智能保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 電機配置：配備全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F，運行穩定可靠。
- 兼容標準：產品設計同南方泵業 CDLF 標準，多功能適應性強。
2. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液體輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
3. 技術參數
- 型號系列：SDL 系列（包含 SDL12-50 等型號，兼容 CDL/CDLF）
- 流量范圍：9 m3/h 至 247 m3/h（依據不同型號及級數配置）
- 功率范圍：0.37 KW 至 45 KW
- 級數范圍：1 級 至 45 級
- 額定轉速：2900 rpm / 2950 rpm
- 電源頻率：50Hz
- 電壓標準：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 性能標準：曲線容差符合 ISO9906 附錄 A，測試采用 20℃不含空氣的水，運動粘度為 1mm2/s。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 類型選擇：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體。
- 安裝方式：立式安裝，需確?；A(chǔ)穩固，進出水管路支撐獨立。
5. 注意事項
- 性能范圍參照：泵的使用請參照性能曲線加粗部分的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 電氣安全：建議配置智能保護器，確保在干轉、缺相或過載情況下的設備安全。
- 介質兼容性：輸送酸堿等腐蝕性液體時，請確認選用 CDLF 型不銹鋼材質泵。
- 環境限制：確保安裝環境通風良好，環境溫度不超過 40℃，海拔不超過 1000m，否則需修正電機功率。
- 維護檢查：定期檢查聯軸器、螺栓緊固情況及電機運行狀態，防止異常振動。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

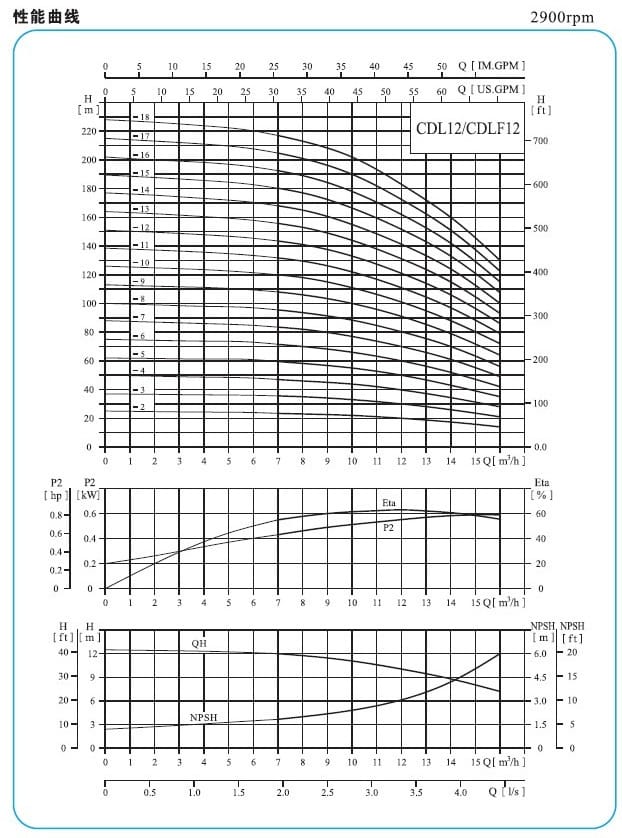

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
