南元泵業 SDL 系列不銹鋼立式多級離心泵產品規格書
1. 核心特點
- 材質優良：采用不銹鋼材質，耐腐蝕性強，適用于輕度腐蝕性液體。
- 結構緊湊：立式多級設計，占地面積小，安裝便捷。
- 通用性強：性能參數同南方泵業 CDLF 系列，互換性好。
- 智能保護：可選配智能保護器，有效防止干轉、缺相、過載。
- 高效節能：配合標準高效電機，運行穩定，能耗低。
2. 技術參數
- 泵類型：非自吸立式多級離心泵
- 電機特性：全封閉風冷式二級標準電機
- 防護等級：IP55
- 絕緣等級：F 級
- 額定轉速：2900rpm / 2950rpm
- 電源標準：50Hz (1×220-230/240V 或 3×200-220/346-380V 等)
- 液體溫度：常溫型 -15℃至 +70℃；熱水型 -15℃至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 功率范圍：0.37KW - 45KW (涵蓋 SDL1 至 SDL45 系列)
3. 應用行業
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 環境要求：安裝場所應通風良好，環境溫度不超過 40℃，海拔不超過 1000m。
- 電氣要求：需匹配相應電壓等級的電源，建議配置智能保護器。
- 管道連接：泵進出水口在泵底同一直線上，便于管道布局。
5. 注意事項
- 性能曲線：參照加粗曲線的性能范圍使用，避免流量過小導致過熱或流量過大導致電機過載。
- 運行保護：嚴禁泵干轉，建議啟用缺相、過載保護功能。
- 測試標準：性能曲線基于 20℃不含空氣的水測試，運動粘度為 1mm2/s，容差符合 ISO9906 附錄 A。
- 維護檢查：定期檢查電機絕緣及泵體連接螺栓緊固情況。
6. 型號系列參考 (基于提供數據)
- SDL1 系列：SDL1-3 至 SDL1-36 (功率 0.37KW-2.2KW)
- SDL2 系列：SDL2-2 至 SDL2-26 (功率 0.37KW-3KW)
- SDL3 系列：SDL3-2 至 SDL3-36 (功率 0.37KW-3KW)
- SDL4 系列：SDL4-2 至 SDL4-22 (功率 0.37KW-4KW)
- SDL8 系列：SDL8-2 至 SDL8-16 (功率 0.75KW-7.5KW)
- SDL12/16/20 系列：涵蓋多種級數，功率最高達 18.5KW
- SDL32/45 系列：大流量高揚程型號，功率最高達 45KW
- 代表型號：SDL20-60 (不銹鋼立式多級離心泵)
注：具體選型請參考官方性能曲線圖及實際工況需求。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

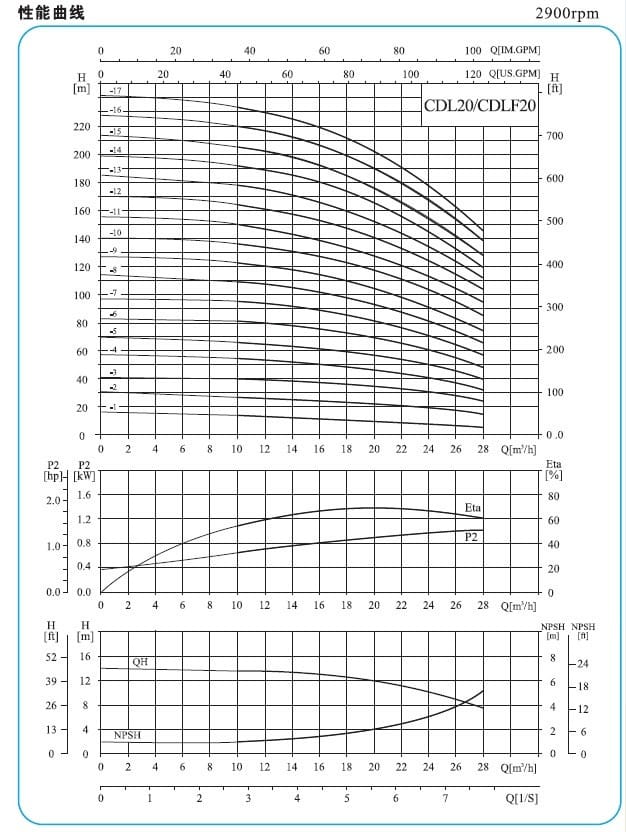

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
