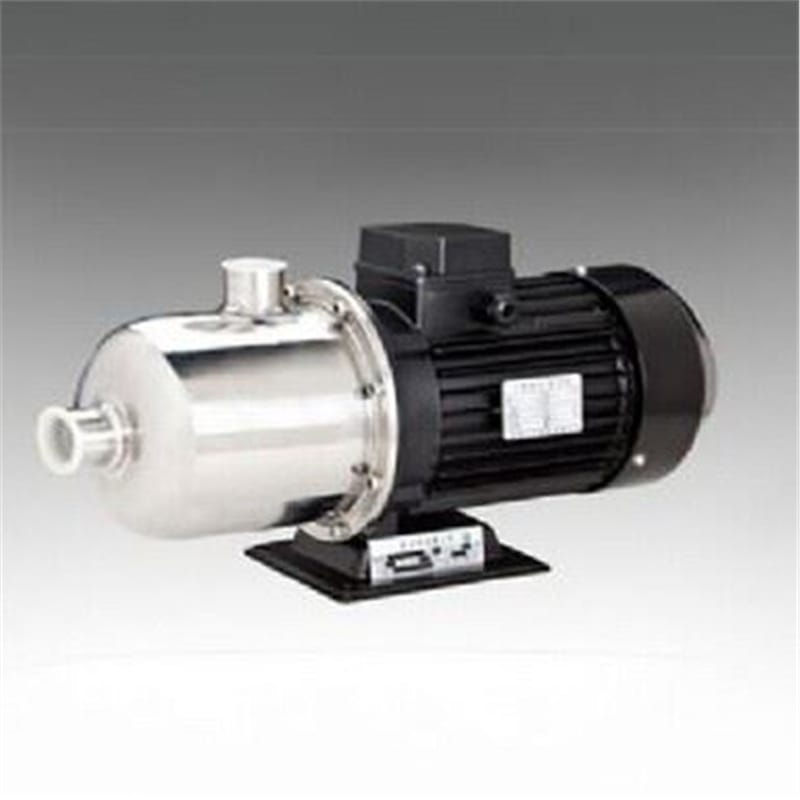

浙江南元泵業 SHL12-50 不銹鋼臥式多級離心泵
產品概述
本產品為 SHL 系列臥式不銹鋼多級離心泵（性能對標南方泵業 CHL 系列），采用緊湊型設計，過流部件均為不銹鋼材質，適用于多種工業及民用液體輸送場景。
核心特點
- 結構緊湊：臥式多級設計，軸向入口徑向出口，占地面積小。
- 材質優良：主要過流部件采用 AISI304 不銹鋼，耐腐蝕性強。
- 高效電機：配備全封閉風冷式二極電機，防護等級 IP55，絕緣等級 F。
- 運行平穩：非自吸離心泵，配加長軸電機，振動小，噪音低。
- 通用性強：兼容多種輕型臥式多級離心泵應用場景。

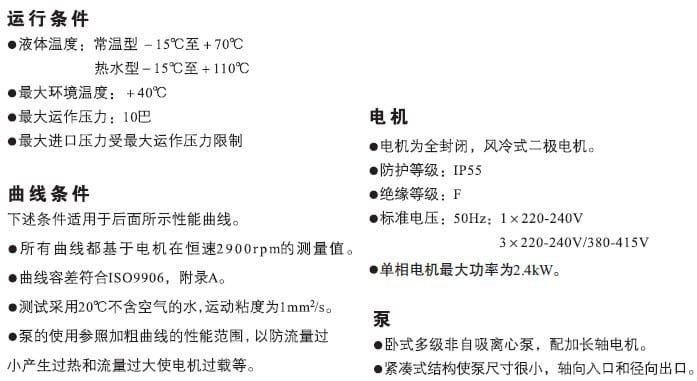

技術參數
基本參數
- 型號：SHL12-50 (對應 CHL12-50 規格)
- 額定頻率：50Hz
- 額定轉速：2900 rpm
- 最大工作壓力：10 Bar
- 電機防護等級：IP55
- 電機絕緣等級：F 級
- 標準電壓：
- 單相：1×220-240V (最大功率 2.4kW)
- 三相：3×220-240V / 380-415V
- 液體溫度范圍：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +110℃
- 最大環境溫度：+40℃

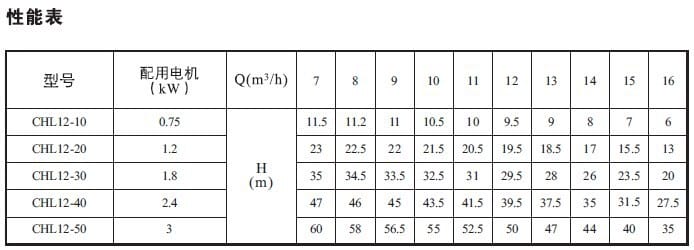

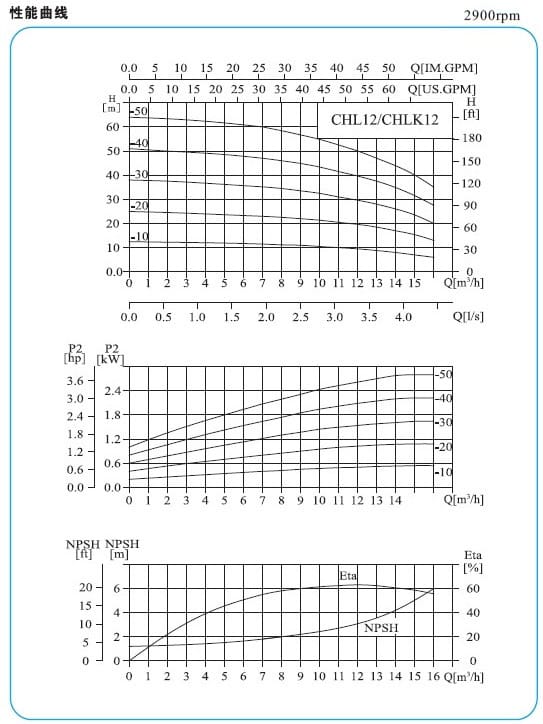

性能數據 (CHL12 系列參考)
| 型號 |
配用電機 (kW) |
流量 Q (m3/h) |
揚程 H (m) 范圍 |
| CHL12-10 |
0.75 |
7 - 16 |
11.5 - 6 |
| CHL12-20 |
1.2 |
7 - 16 |
23 - 13 |
| CHL12-30 |
1.8 |
7 - 16 |
35 - 20 |
| CHL12-40 |
2.4 |
7 - 16 |
47 - 27.5 |
| CHL12-50 |
3.0 |
7 - 16 |
60 - 35 |

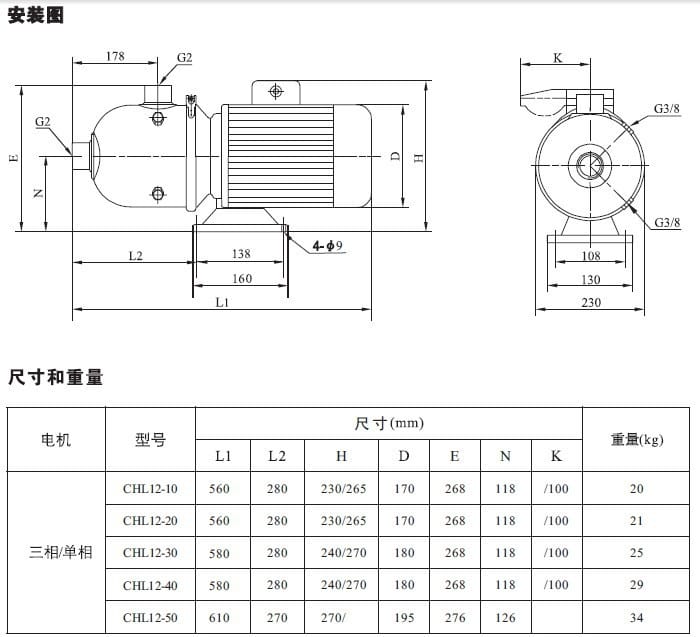

尺寸與重量 (三相/單相)
| 型號 |
L1 (mm) |
L2 (mm) |
H (mm) |
D (mm) |
重量 (kg) |
| CHL12-10 |
560 |
280 |
230/265 |
170 |
20 |
| CHL12-20 |
560 |
280 |
230/265 |
170 |
21 |
| CHL12-30 |
580 |
280 |
240/270 |
180 |
25 |
| CHL12-40 |
580 |
280 |
240/270 |
180 |
29 |
| CHL12-50 |
610 |
270 |
270 |
195 |
34 |
應用行業
- 暖通空調：空調系統循環、冷卻系統。
- 工業清洗：高壓清洗設備供水。
- 水處理：水的凈化、反滲透供水。
- 農業養殖：水產養殖、施肥/計量系統。
- 其他領域：環境應用、輕化工介質輸送。
安裝條件
- 安裝方式：臥式安裝，需確保底座穩固。
- 環境要求：環境溫度不超過 +40℃，避免雨淋及潮濕腐蝕環境。
- 管路連接：軸向入口，徑向出口，安裝前請清理管道雜物。
- 電氣連接：根據電機銘牌電壓接線，確保接地良好。
注意事項
- 輸送介質：
- 適用于稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體。
- 可輸送礦泉水、軟化水、純水、清油等。
- 若液體密度或粘度大于水，需配用大功率電機。
- 需考慮氯含量、pH 值、溫度及溶劑含量對材質的影響。
- 運行保護：

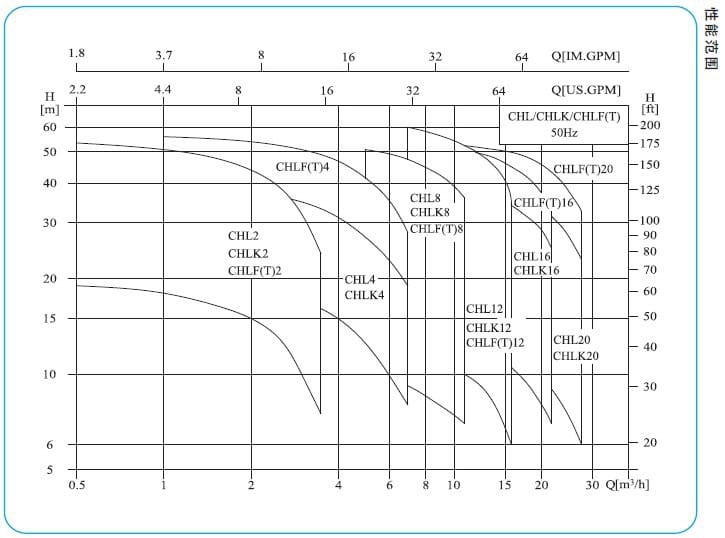

- 請參考性能曲線加粗范圍使用，避免流量過小導致過熱或流量過大導致電機過載。
- 嚴禁空轉，以免損壞機械密封。
- 最大進口壓力受最大運作壓力（10Bar）限制。
- 維護建議：定期檢查機械密封及電機運行狀態，確保散熱良好。

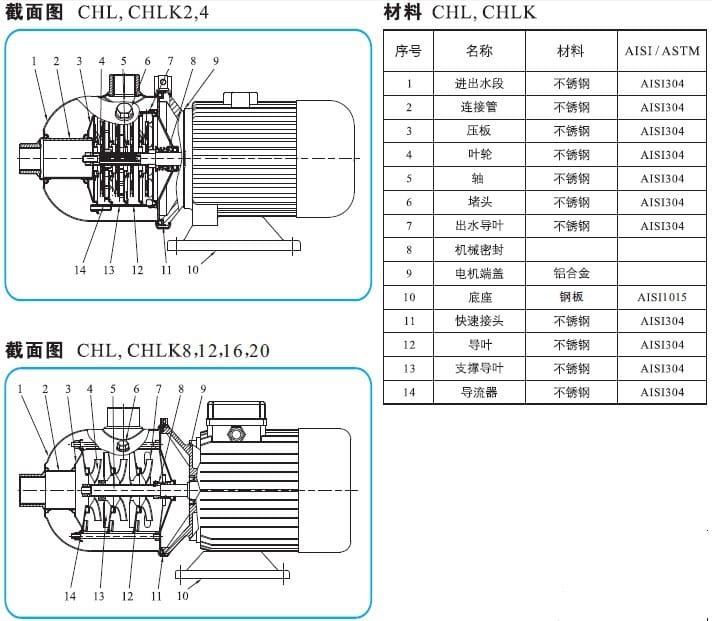

材質說明 (CHL/CHLK 系列標準)
| 部件名稱 |
材料 |
標準 |
| 進出水段 |
不銹鋼 |
AISI304 |
| 連接管/壓板 |
不銹鋼 |
AISI304 |
| 葉輪/軸 |
不銹鋼 |
AISI304 |
| 出水導葉/導葉 |
不銹鋼 |
AISI304 |
| 電機端蓋 |
鋁合金 |
- |
| 底座 |
鋼板 |
AISI1015 |
| 機械密封 |
- |
- |

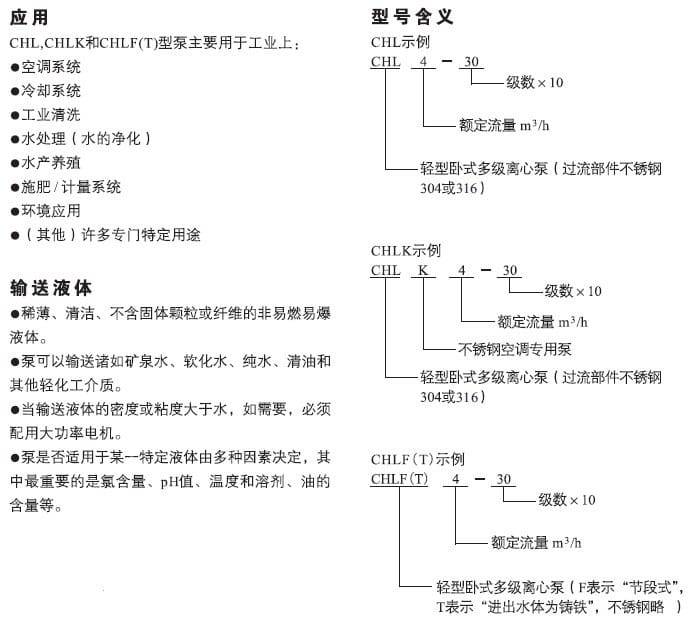

型號含義
- CHL：輕型臥式多級離心泵（過流部件不銹鋼 304 或 316）
- CHLK：不銹鋼空調專用泵
- CHLF(T)：節段式泵（F 表示節段式，T 表示進出水體為鑄鐵）
- 數字含義：例如 CHL4-30，4 表示額定流量 (m3/h)，30 表示級數×10。
(注：本產品 SHL 系列性能與結構參照 CHL 系列標準執行)
整理自南元泵業技術資料
