浙江南元泵業 SDL 系列不銹鋼立式多級離心泵 (同 CDLF)
1. 核心特點
- 通用性強：多功能產品，可輸送從自來水到工業液體的各種不同介質，適應不同溫度、流量和壓力范圍。
- 材質優良：采用不銹鋼材質，CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體。
- 結構緊湊：立式多級離心設計，進出水口在泵底同一直線上，節省安裝空間。
- 智能保護：可根據需要配置智能保護器，有效保護泵干轉、缺相、過載等情況。
- 高效電機：配備全封閉風冷式二級標準電機，運行穩定可靠。
- 連接方式：電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間。
2. 技術參數
- 泵類型：非自吸立式多級離心泵
- 電機防護等級：IP55
- 絕緣等級：F 級
- 額定轉速：2900rpm / 2950rpm
- 電源標準：50Hz
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 性能標準：曲線容差符合 ISO9906 附錄 A，測試采用 20℃不含空氣的水，運動粘度為 1mm2/s。
- 型號示例：SDL64-70 及 SDL1 至 SDL32 全系列。
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安裝方式：立式安裝，需確?；A(chǔ)穩固，進出水管路支撐獨立，避免應力作用于泵體。
5. 注意事項
- 性能范圍：請參照性能曲線中的加粗曲線范圍使用，以防流量過小產生過熱和流量過大使電機過載。
- 介質清潔：嚴禁輸送含固體顆?；蚶w維的液體，以免損壞泵內部件。
- 電氣保護：建議配置智能保護器以應對干轉、缺相等異常工況。
- 運行監控：定期檢查電機溫升及振動情況，確保在額定工況下運行。
6. 可選型號范圍 (基于數據提取)
本產品系列型號豐富，涵蓋多種流量與揚程需求，主要包括但不限于以下系列：
- SDL1 系列：SDL1-3 至 SDL1-36 (功率 0.37kW - 2.2kW)
- SDL2 系列：SDL2-2 至 SDL2-26 (功率 0.37kW - 3kW)
- SDL3 系列：SDL3-2 至 SDL3-36 (功率 0.37kW - 3kW)
- SDL4 系列：SDL4-2 至 SDL4-22 (功率 0.37kW - 4kW)
- SDL8 系列：SDL8-2 至 SDL8-18 (功率 0.75kW - 7.5kW)
- SDL12/16/20 系列：涵蓋多種級數，功率可達 15kW - 18.5kW
- SDL32 系列：大流量型號，如 SDL32-10 至 SDL32-130 等，功率最高可達 45kW
- 特定型號：SDL64-70 等特定高揚程/大流量型號可根據需求咨詢。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

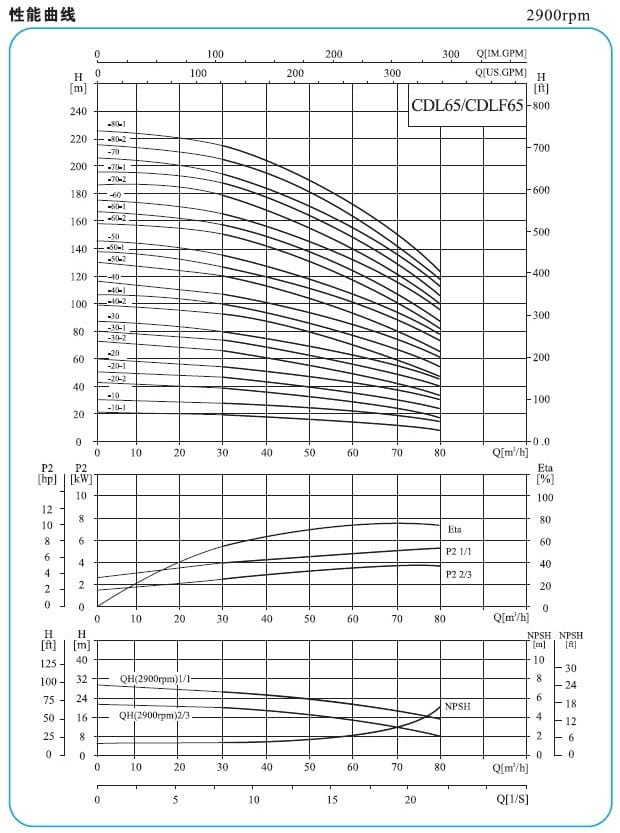

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
