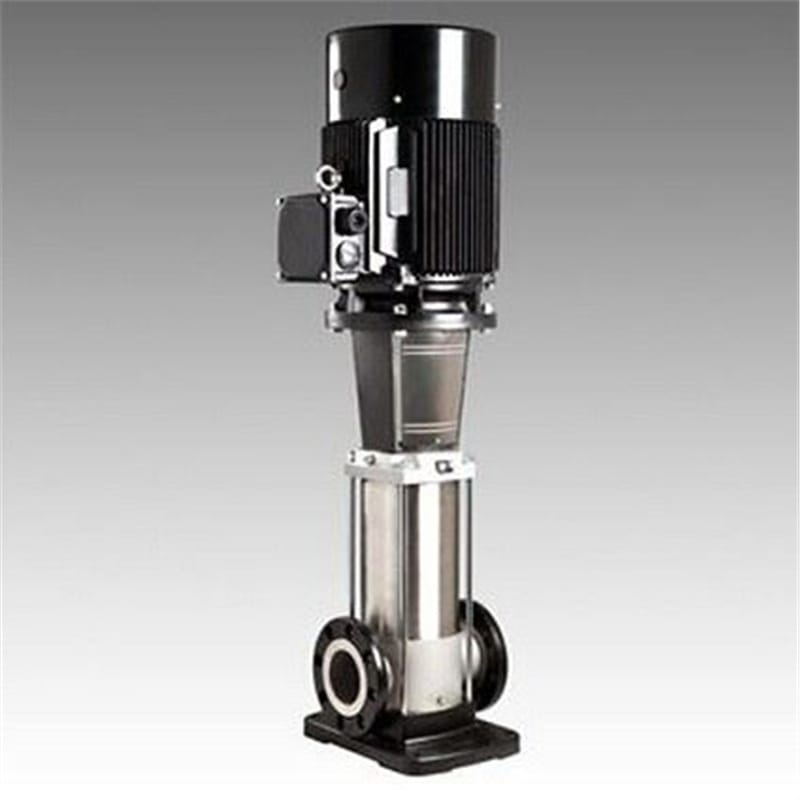

南元泵業 SDL 系列不銹鋼立式多級離心泵產品說明書

1. 核心特點

結構設計：采用不銹鋼立式多級離心結構，進出水口位于泵底同一直線上，安裝緊湊便捷。
材質優良：過流部件采用不銹鋼 304 或 316L 材質，耐腐蝕性強，適用于多種介質。
連接方式：電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓固定耐壓筒與過流部件，運行穩定。
智能保護：可根據需求配置智能保護器，有效防止泵干轉、缺相、過載等故障。
通用性強：性能參數與南方泵業 CDL/CDLF 系列兼容，替換與維護方便。

2. 應用行業

本產品為多功能泵，適應不同溫度、流量和壓力范圍，廣泛應用于以下領域：

供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度酸堿液體輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
農業灌溉：農田灌溉、噴灌、滴灌系統。

3. 技術參數

3.1 電機參數

電機類型：全封閉風冷式二級標準電機。
防護等級：IP55。
絕緣等級：F 級。
標準電壓：
- 50Hz: 1×220-230/240V
- 50Hz: 3×200-220/346-380V
- 50Hz: 3×220-240/380-415V
- 50Hz: 3×380-415V
轉速：恒速 2900rpm 或 2950rpm。

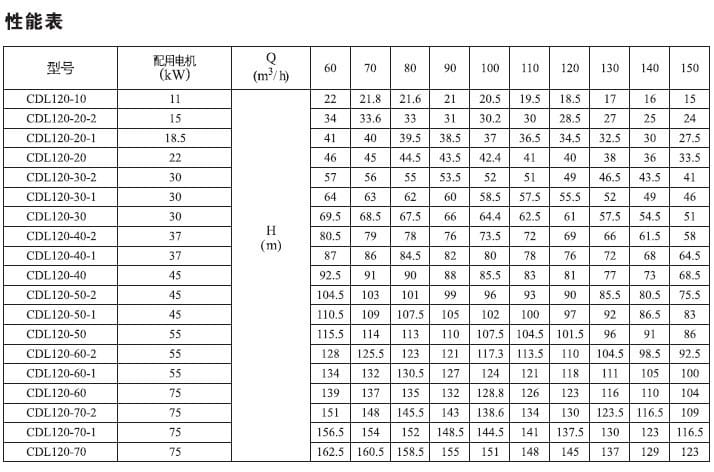

3.2 性能數據 (以 CDL120 系列為例)

型號	配用電機 (kW)	流量 Q (m3/h)	60	70	80	90	100	110	120	130	140	150
CDL120-10	11	揚程 H (m)	22	21.8	21.6	21	20.5	19.5	18.5	17	16	15
CDL120-20-2	15	揚程 H (m)	34	33.6	33	31	30.2	30	28.5	27	25	24
CDL120-20-1	18.5	揚程 H (m)	41	40	39.5	38.5	37	36.5	34.5	32.5	30	27.5
CDL120-20	22	揚程 H (m)	46	45	44.5	43.5	42.4	41	40	38	36	33.5
CDL120-30	30	揚程 H (m)	69.5	68.5	67.5	66	64.4	62.5	61	57.5	54.5	51
CDL120-40	45	揚程 H (m)	92.5	91	90	88	85.5	83	81	77	73	68.5
CDL120-50	55	揚程 H (m)	115.5	114	113	110	107.5	104.5	101.5	96	91	86
CDL120-60	75	揚程 H (m)	139	137	135	132	128.8	126	123	116	110	104
CDL120-70	75	揚程 H (m)	162.5	160.5	158.5	155	151	148	145	137	129	123

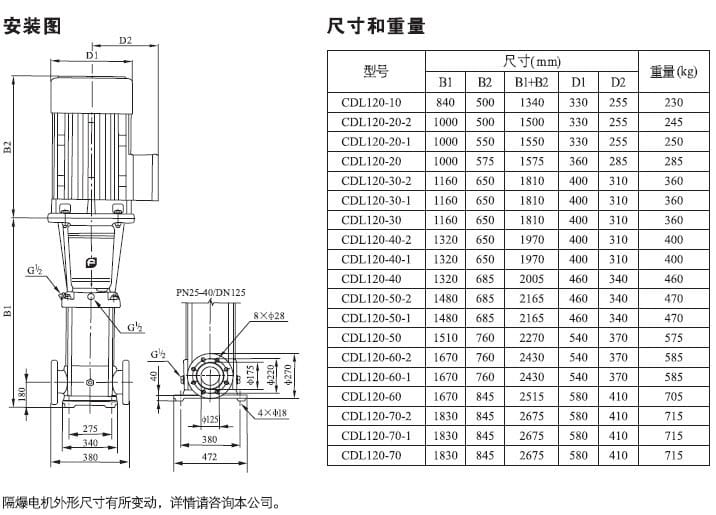

3.3 尺寸與重量 (部分型號參考)

型號	B1 (mm)	B2 (mm)	總高 (mm)	D1 (mm)	D2 (mm)	重量 (kg)
CDL120-10	840	500	1340	330	255	230
CDL120-20	1000	575	1575	360	285	285
CDL120-30	1160	650	1810	400	310	360
CDL120-40	1320	685	2005	460	340	460
CDL120-50	1510	760	2270	540	370	575
CDL120-60	1670	845	2515	580	410	705
CDL120-70	1830	845	2675	580	410	715

4. 安裝與運行條件

介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
環境溫度：最高 +40℃。
海拔高度：最高 1000m。
安裝方式：非自吸立式安裝，泵進出水口在泵底同一直線上，需確保基礎穩固。

5. 注意事項

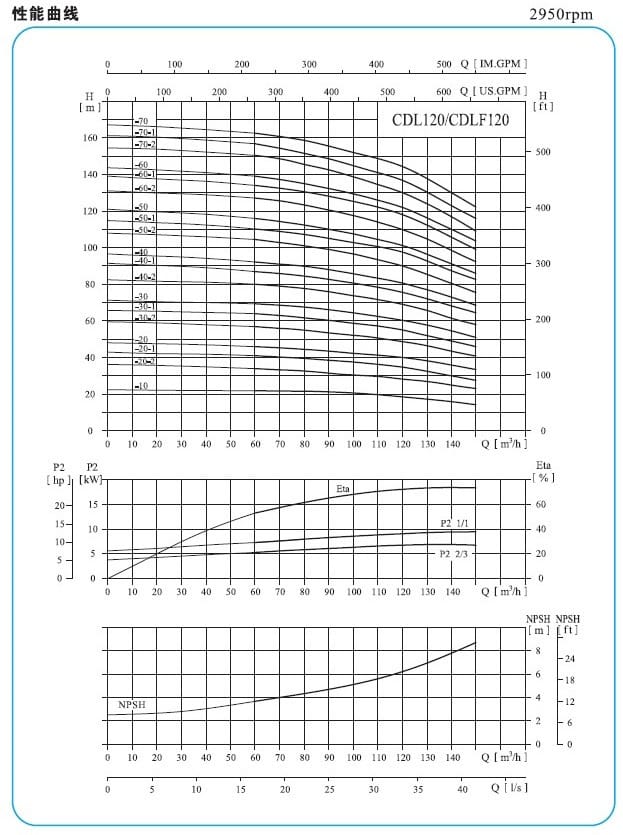

性能范圍：泵的使用請參照性能曲線加粗部分的性能范圍，避免流量過小產生過熱或流量過大使電機過載。
測試標準：性能曲線基于 20℃不含空氣的水（運動粘度 1mm2/s）測量，容差符合 ISO9906 附錄 A。
保護措施：建議配置智能保護器，對泵干轉、缺相、過載等進行有效保護，延長設備壽命。
介質兼容性：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體，請根據實際介質選擇合適的材質型號。

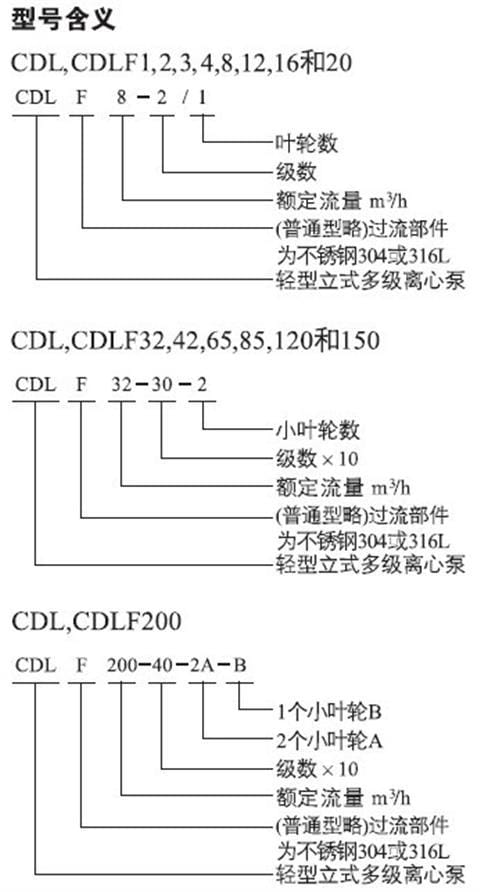

6. 型號說明

CDL/CDLF：輕型立式多級離心泵。
數字含義：
- 小流量系列 (1, 2, 3...20)：數字代表額定流量 m3/h。
- 大流量系列 (32, 42...120)：數字代表額定流量 m3/h。
- 后綴數字 (如 -70-2)：代表葉輪級數及相關變型代碼。
材質標識：過流部件為不銹鋼 304 或 316L（F 代表不銹鋼材質）。
示例：CDLF120-70-2 表示額定流量 120m3/h，特定級數配置，不銹鋼材質的立式多級離心泵。

SDL不銹鋼立式多級離心泵(同南方泵業CDLF)

應用：

CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。

♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃

           熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
              3×200-220/346-380V
              3×220-240/380-415V
                 3×380-415V
