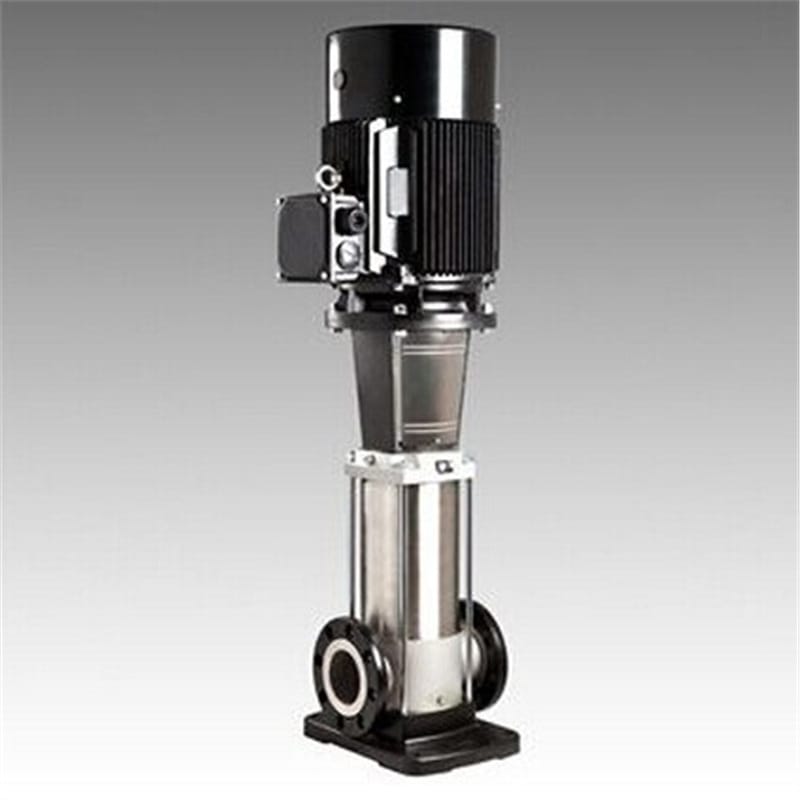

南元泵業 SDL 系列不銹鋼立式多級離心泵產品說明書
1. 核心特點
- 結構設計：采用立式多級離心泵結構，緊湊美觀，占地面積小，便于安裝與維護。
- 材質優良：過流部件主要采用不銹鋼材質，耐腐蝕性強，使用壽命長。
- 連接可靠：電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，運行平穩可靠。
- 智能保護：可根據用戶需求配置智能保護器，對泵干轉、缺相、過載等進行有效保護，提升安全性。
- 通用互換：性能參數及安裝尺寸同南方泵業 CDLF 系列，便于系統替換與升級。
- 進出水口：泵進出水口在泵底同一直線上，管道布置方便。
2. 技術參數
- 電機特性：全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F 級。
- 電源規格：50Hz，支持多種電壓標準（1×220-230/240V, 3×200-220/346-380V, 3×220-240/380-415V, 3×380-415V）。
- 額定轉速：恒速 2900rpm 或 2950rpm。

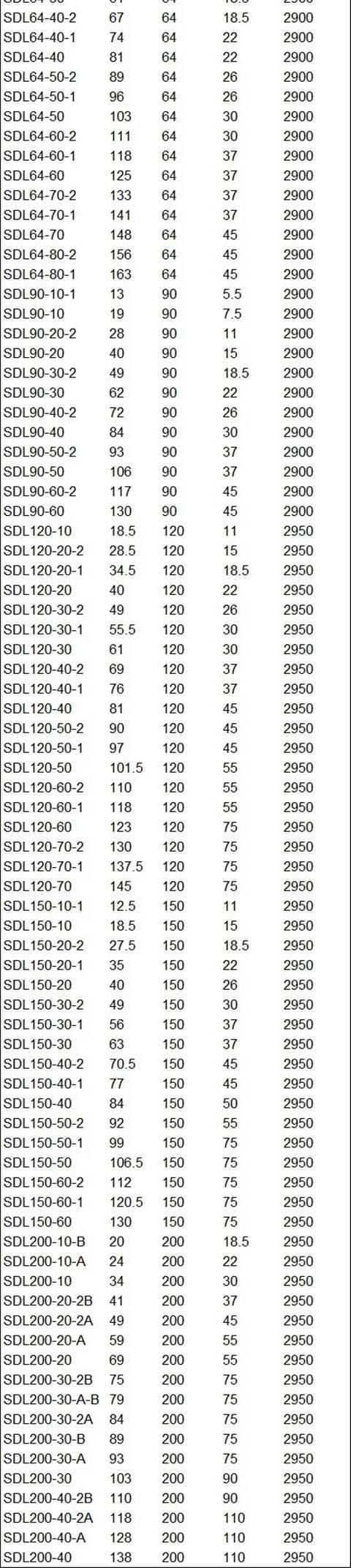

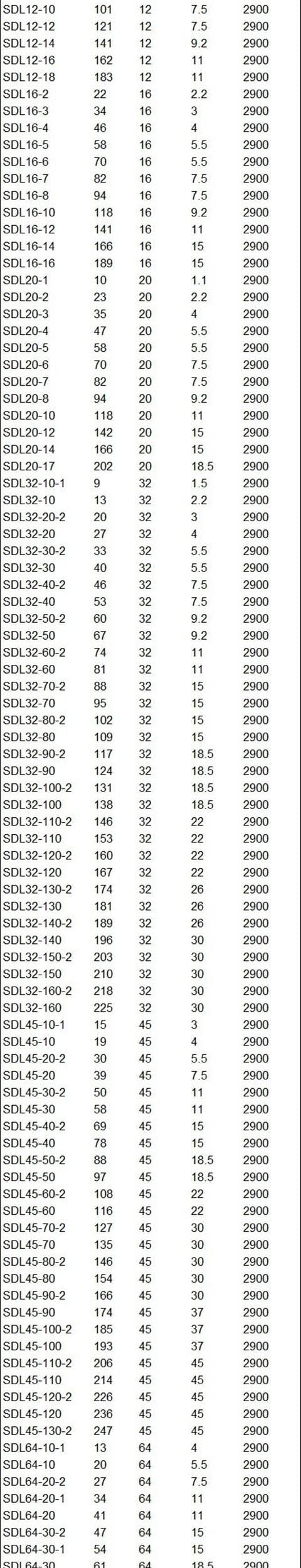

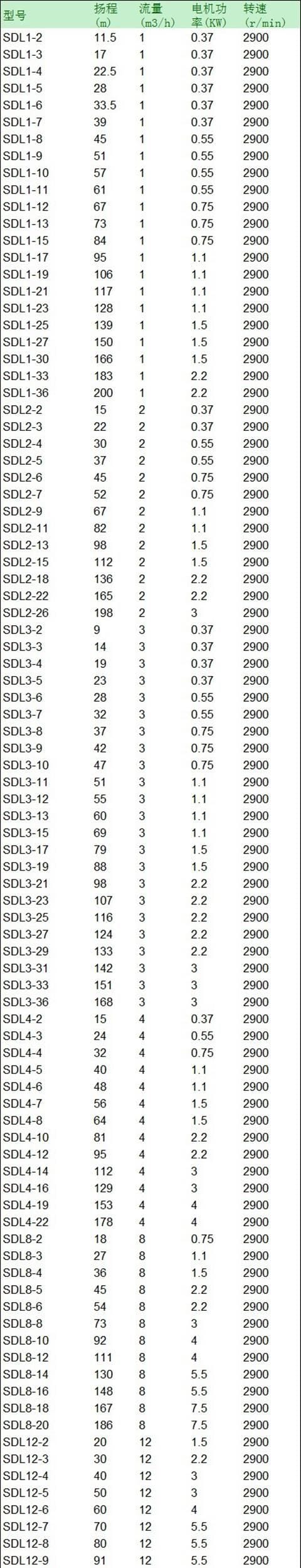

- 功率范圍：覆蓋 0.37kW 至 45kW 多種規格（涵蓋 SDL1 至 SDL45 系列型號）。
- 性能標準：曲線容差符合 ISO9906 附錄 A 標準，測試介質為 20℃不含空氣的水，運動粘度 1mm2/s。

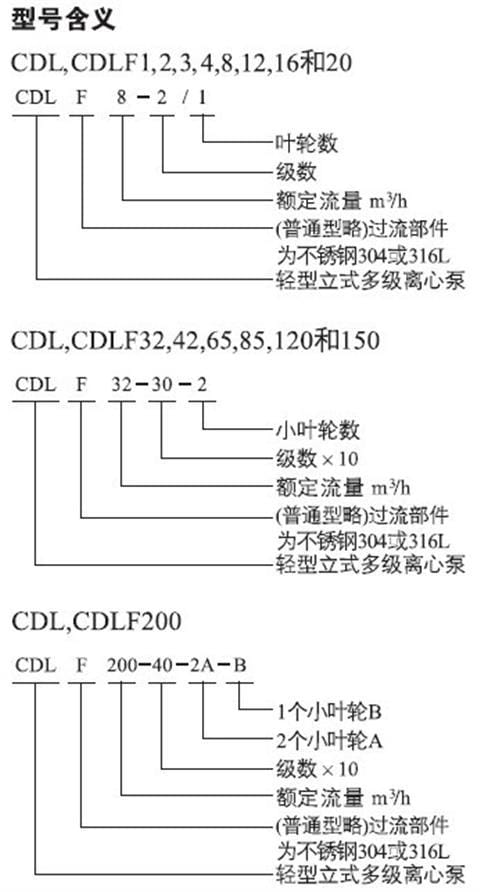

- 代表型號：SDL32-70 及其他 SDL 系列型號（如 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等）。
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿輕度腐蝕性液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環系統。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。

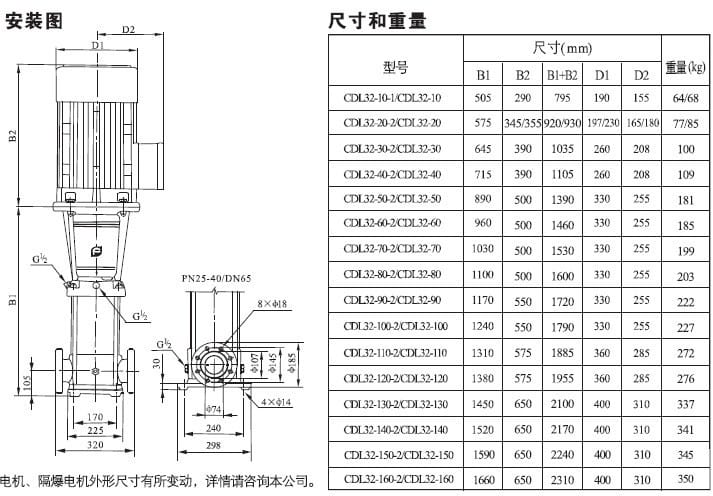

- 安裝方式：非自吸立式安裝，需確?；A(chǔ)穩固，進出水管路支撐良好。
- 型號選擇：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體。
5. 注意事項
- 性能曲線使用：泵的使用請參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 介質兼容性：嚴禁輸送含有固體顆粒或纖維的液體，以免損壞泵內部件。
- 電氣保護：建議配置智能保護器，特別是在可能產生干轉或電壓不穩的環境中，以確保電機安全。
- 維護檢查：定期檢查電機絕緣等級及防護等級狀態，確保在 IP55 及 F 級絕緣標準下運行，注意環境溫度不超過 40℃。
- 工況核對：具體選型請核對官方性能曲線圖及詳細參數表，確保工況點落在高效區內。
注：本說明書基于南元泵業 SDL 系列通用技術參數整理，具體型號（如 SDL32-70）的詳細數據請以出廠銘牌及官方最新手冊為準。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

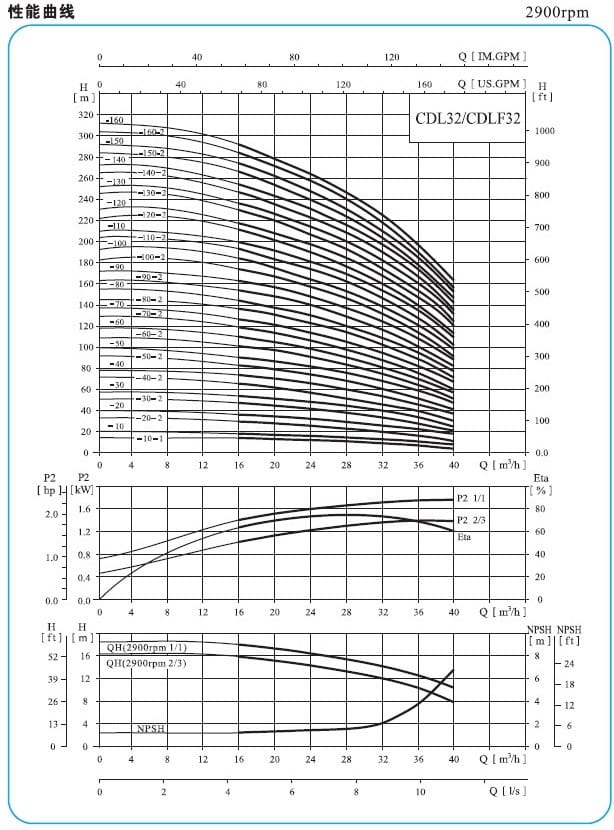

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
