南元泵業 SDL 不銹鋼立式多級離心泵 (SDL12-140 系列) 產品詳解
1. 核心特點
- 結構類型：不銹鋼立式多級離心泵，非自吸式，結構緊湊垂直安裝。
- 連接方式：電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間。
- 接口設計：泵進出水口位于泵底同一直線上，便于管道布局與安裝。
- 智能保護：可根據需要配置智能保護器，實現對干轉、缺相、過載的有效保護。
- 對標型號：性能與結構同南方泵業 CDLF 系列兼容，不銹鋼材質適用于輕度腐蝕性液體。
2. 應用行業
- 市政供水：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統增壓。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池水循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統供水。
3. 技術參數
3.1 電機規格
- 電機類型：全封閉風冷式二級標準電機。
- 防護等級：IP55。
- 絕緣等級：F 級。
- 額定頻率：50Hz。
- 標準電壓：
- 單相：1×220-230/240V。
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V。
- 額定轉速：恒速 2900rpm 或 2950rpm。
3.2 性能范圍 (基于 SDL 系列數據)
- 型號示例：SDL12-140 及 SDL1 至 SDL45 系列多種規格 (如 SDL12-16, SDL12-18 等)。
- 功率范圍：0.37KW ~ 30KW (根據級數配置不同)。
- 流量范圍：1m3/h ~ 225m3/h (涵蓋單級至多級組合)。
- 測試標準：性能曲線基于 20℃不含空氣的水，運動粘度 1mm2/s，容差符合 ISO9906 附錄 A。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃。
- 熱水型：-15℃ 至 +120℃。
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
- 腐蝕性適應：
- CDL 型：適用于無腐蝕性液體。
- CDLF 型 (SDL 不銹鋼)：適用于輕度腐蝕性液體。
5. 注意事項
- 性能曲線參照：使用時請參照加粗曲線的性能范圍，避免流量過小導致過熱或流量過大導致電機過載。
- 介質禁忌：嚴禁輸送含固體顆粒或纖維的液體，防止磨損葉輪及堵塞流道。
- 電氣安全：建議配置智能保護器，確保在干轉、缺相、過載情況下及時停機保護。
- 環境限制：若海拔超過 1000m 或環境溫度超過 40℃，需對電機功率進行修正或咨詢廠家。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

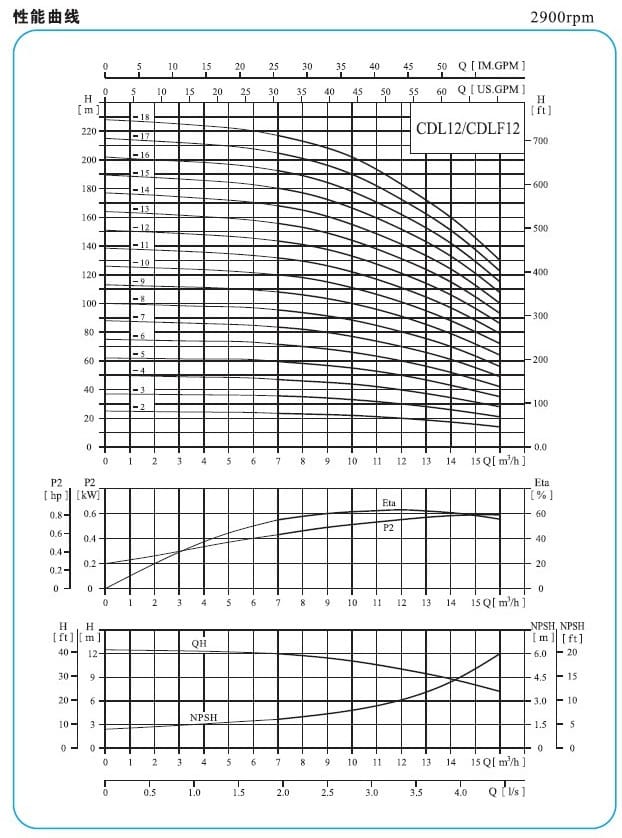

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
