南元泵業 SDLT 不銹鋼立式多級離心泵產品規格書
1. 核心特點
- 材質優良：采用不銹鋼材質，耐腐蝕性強，適用于多種液體輸送，壽命長。
- 結構緊湊：立式多級離心設計，進出水口在同一直線上，占地面積小，安裝便捷。
- 通用性強：性能參數及安裝尺寸同南方泵業 CDL 系列，互換性強，便于維護替換。
- 智能保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 運行平穩：電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓固定，振動小，噪音低。
2. 技術參數
- 型號系列：SDLT 系列（涵蓋 SDL1 至 SDL45 等多種規格，如 SDLT2-90）。
- 電機功率：0.37kW - 45kW。
- 揚程范圍：約 9m - 247m（根據級數不同，具體見性能曲線）。
- 轉速：2900rpm / 2950rpm（恒速測量）。
- 電機防護：IP55 全封閉風冷式二級標準電機。
- 絕緣等級：F 級。
- 電壓標準：
- 單相：220-240V
- 三相：200-415V (50Hz)
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 測試標準：曲線容差符合 ISO9906 附錄 A，測試采用 20℃不含空氣的水。
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿（需確認材質兼容性）。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝條件
- 環境要求：環境溫度最高 +40℃，海拔高度最高 1000m。
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。

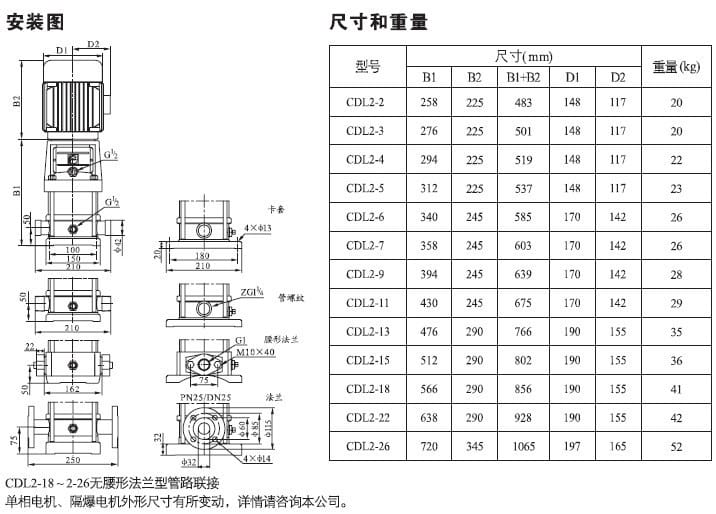

- 安裝方式：立式安裝，泵進出水口在泵底同一直線上，便于管道連接。
- 固定要求：拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，需確?；A(chǔ)穩固。
- 選型提示：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體，請根據實際介質選擇。
5. 注意事項
- 性能范圍：泵的使用請參照性能曲線加粗部分的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 保護配置：建議配置智能保護器以監測干轉、缺相及過載情況，延長泵的使用壽命。
- 介質兼容性：輸送特殊液體前請確認泵體材質是否耐受，避免腐蝕損壞。
- 維護檢查：定期檢查電機及泵體連接處，確保無泄漏且運行聲音正常。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

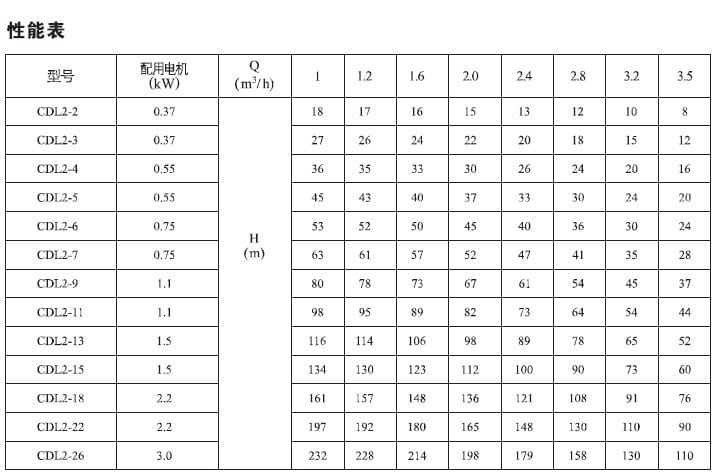

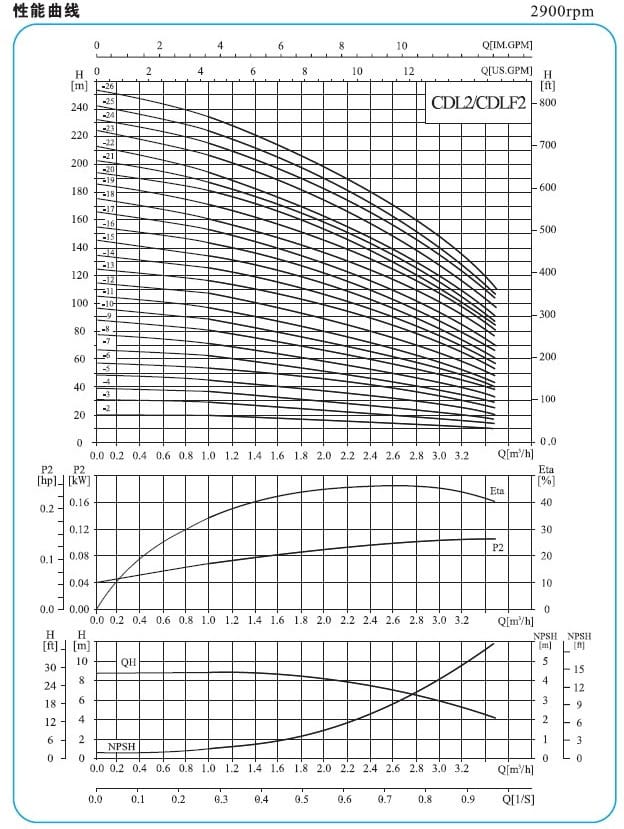

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
