南元泵業 SDLT 不銹鋼立式多級離心泵產品說明書 (型號：SDLT2-130 系列)
1. 核心特點
- 材質優良：泵體及過流部件采用不銹鋼材質，耐腐蝕性強，壽命長。
- 結構緊湊：立式多級離心設計，占地面積小，進出口在同一水平線上，便于管道安裝。
- 兼容性強：性能參數及安裝尺寸同南方泵業 CDL 系列，互換性強，維護方便。
- 智能保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
- 高效電機：配備全封閉風冷式二級標準電機，運行穩定，噪音低。
2. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
3. 技術參數
- 產品系列：SDLT 不銹鋼立式多級離心泵 (對應 CDL/CDLF 系列)
- 額定轉速：2900 rpm / 2950 rpm
- 電機防護等級：IP55
- 電機絕緣等級：F 級
- 標準電壓 (50Hz)：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 性能范圍 (基于數據表整理)：
- 功率范圍：0.37kW - 45kW
- 揚程范圍：最高可達 247m (SDL45 系列)
- 流量范圍：1m3/h - 45m3/h (涵蓋 SDL1 至 SDL45 多種規格)
- 典型型號參數示例：
- SDL1 系列：功率 0.37-2.2kW，揚程 11.5-200m
- SDL2 系列：功率 0.37-3.0kW，揚程 15-198m
- SDL32 系列：功率 1.5-30kW，揚程 9-225m
- SDL45 系列：功率 3.0-45kW，揚程 15-247m
4. 安裝條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 介質溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m

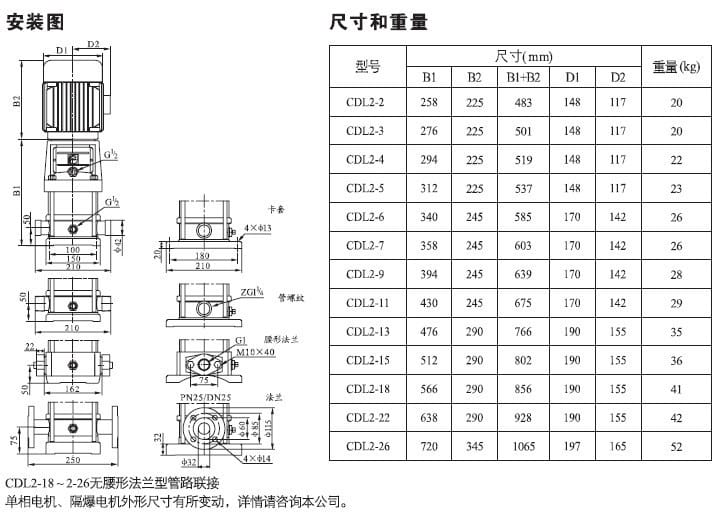

- 安裝方式：立式安裝，泵進出水口在泵底同一直線上，電機軸通過聯軸器直接與泵軸聯接。
5. 注意事項
- 性能曲線說明：所有曲線基于電機在恒速 2900rpm 或 2950rpm 的測量值，測試采用 20℃不含空氣的水，運動粘度為 1mm2/s。
- 運行范圍：泵的使用請參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 標準容差：曲線容差符合 ISO9906 附錄 A 標準。
- 選型建議：CDL 適用于無腐蝕性液體，CDLF (不銹鋼材質) 適用于輕度腐蝕性液體，請根據實際介質特性選擇合適的型號。
- 保護配置：建議在實際工況中配置智能保護器，以確保設備長期安全運行。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

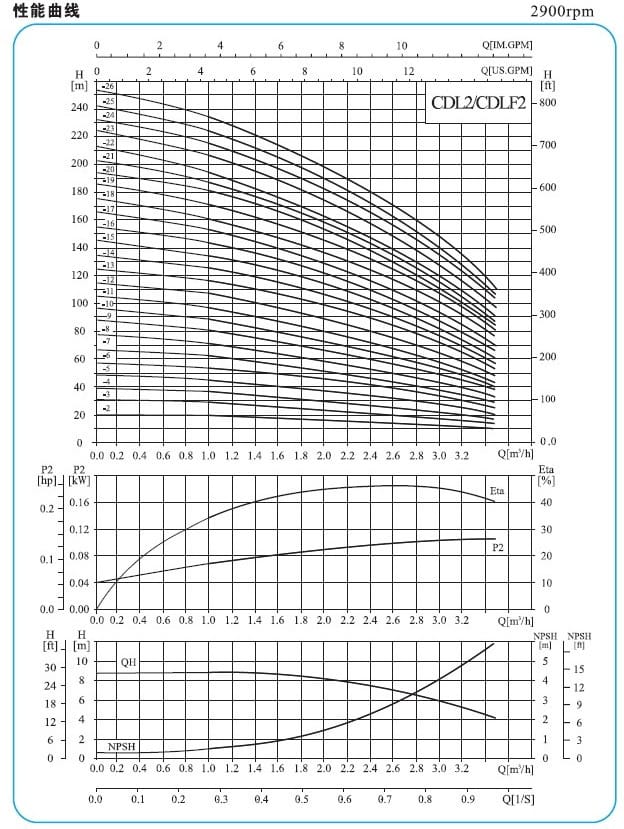

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
