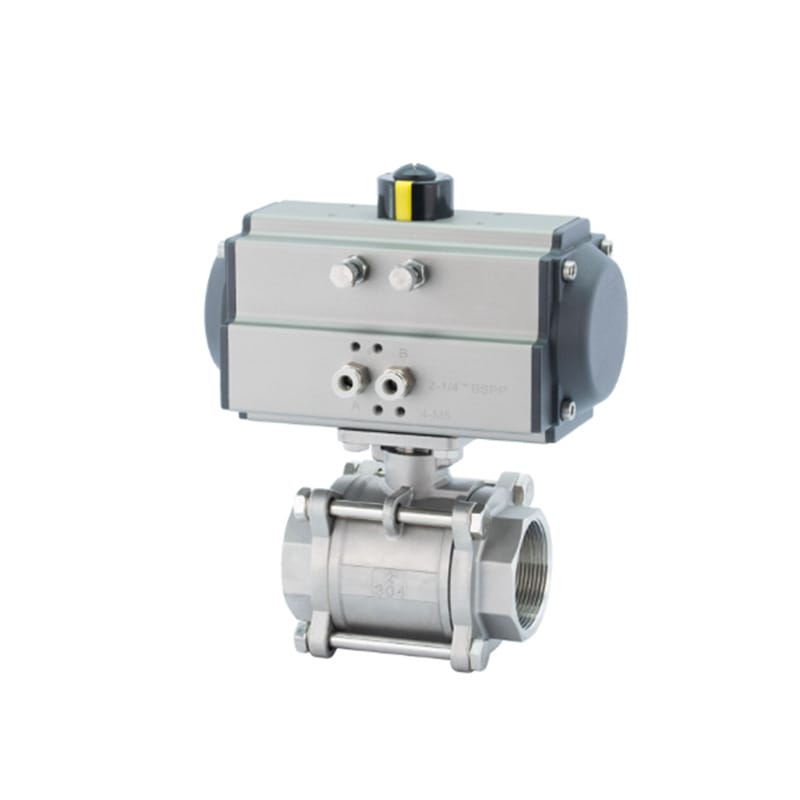

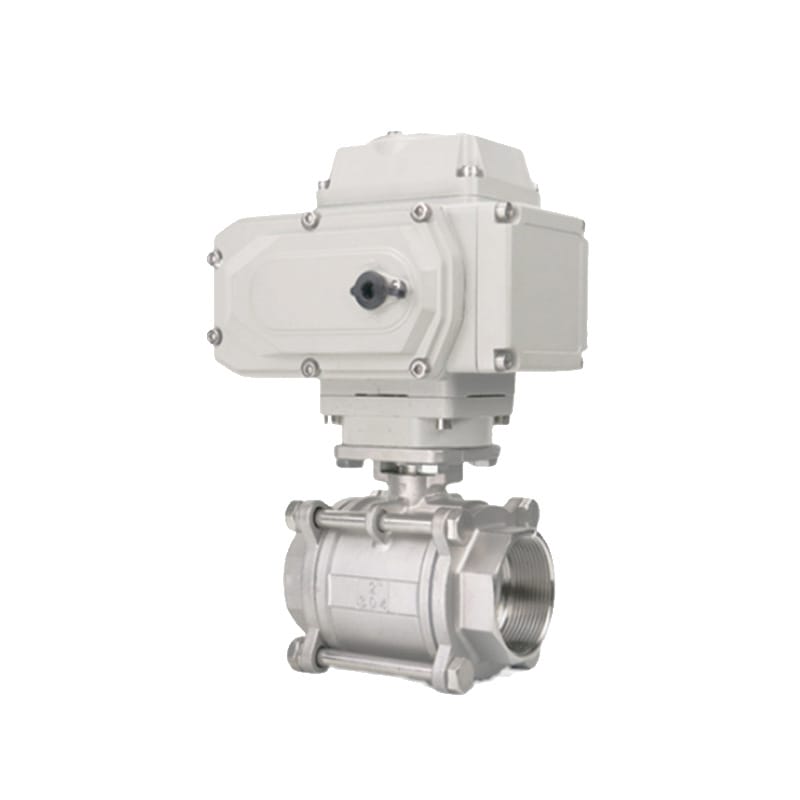

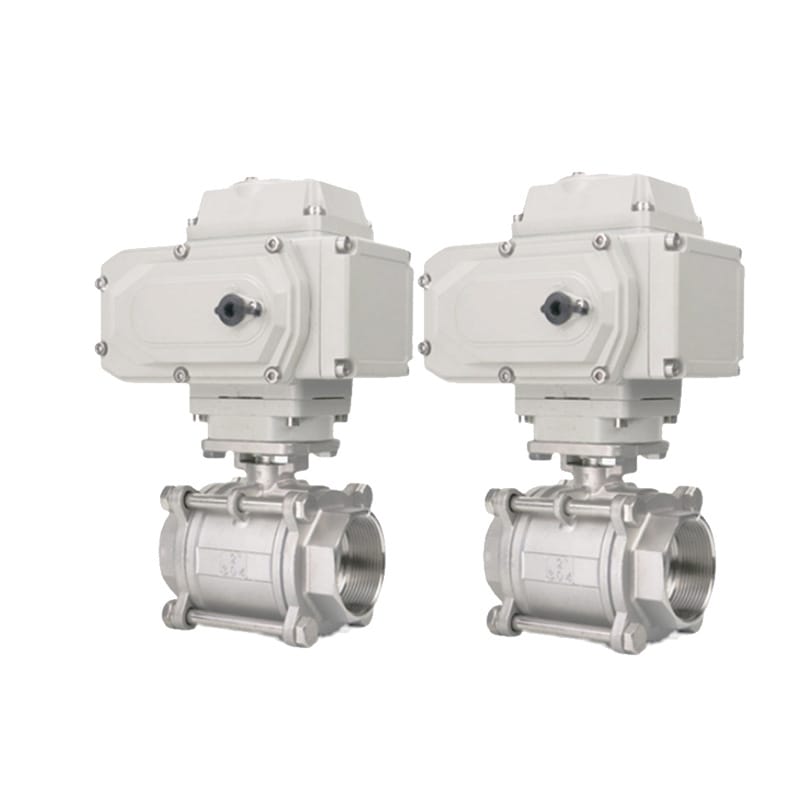

愛寶AOBL電動/氣動執行器絲扣球閥
核心特點
- 高效控制：采用90度旋轉閥芯結構，開關迅速，閥座通口變化與閥瓣行程成正比例關系，流量調節精準。
- 多功能性：既能用于管路介質的截?cái)嗯c接通，也可實現流體的精細調節與控制。
- 智能驅動：輸入0-10毫安標準信號，依靠電流量進行調節操作，適配多回旋式、智能型、精小型等多種執行器。
- 高安全性：作為工業自動化過程控制的關鍵管道壓元件，對管道系統的流量、壓力及回流控制起到重要作用。

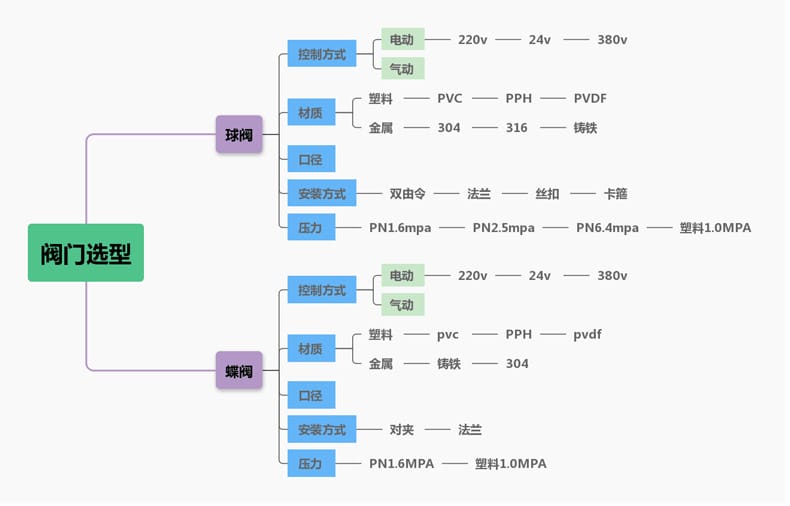

技術參數
- 品牌/型號：愛寶 / AOBL電動/氣動執行器絲扣球閥
- 閥體/密封材質：304不銹鋼/PTFE（可選316不銹鋼、鑄鐵；塑料材質可選PVC、PPH、PVDF）
- 規格口徑：DN15、DN20、DN25、DN32、DN40、DN50

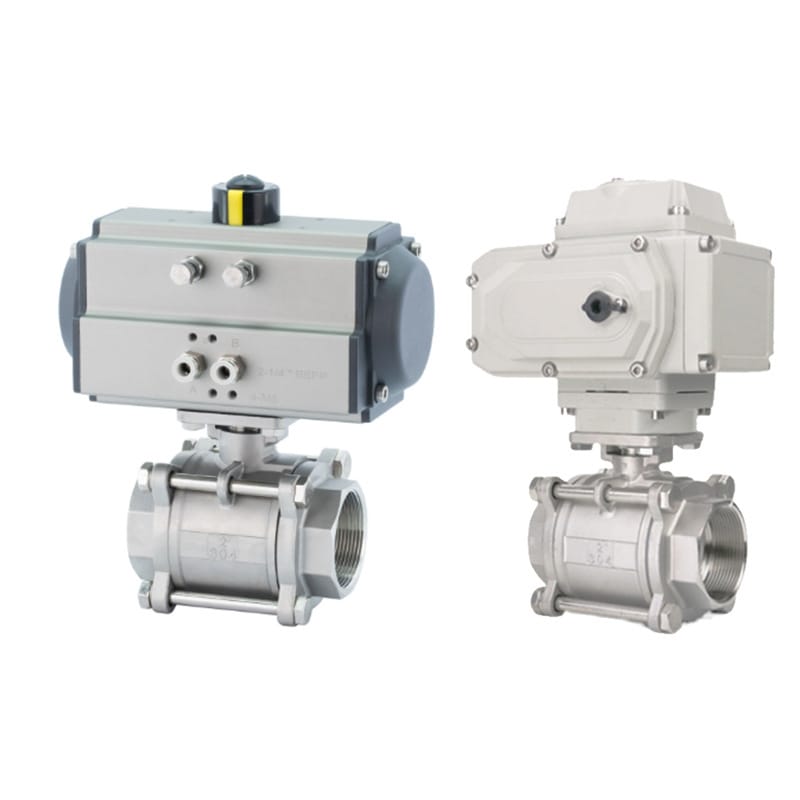

- 驅動方式：電動（AC220V / 24V / 380V）、氣動
- 連接方式：絲扣（螺紋）、法蘭、雙由令、卡箍
- 公稱壓力：金屬材質 PN1.6MPa~PN2.5MPa / PN6.4MPa；塑料材質 PN1.0MPa
- 控制信號：0-10毫安
應用行業
- 廣泛應用于工業自動化過程控制系統。
- 適用于各類流體管道體系，滿足化工、水處理、石油、冶金等行業的介質截?cái)?、接通及流量、壓力、回流控制需求?/li>
安裝條件
- 口徑匹配：需明確管道口徑及所需的連接方式（如絲扣、法蘭等），確保閥門與管道完美對接。
- 工況適應：根據管道的工作溫度和壓力，選擇對應的閥體及密封材質（如304/PTFE或塑料材質）。
- 參數確認：安裝前需確定管道的排放能力、允許流阻及閥座孔通徑大小，以保障最佳控制效果。
- 動力配置：根據現場動力源條件，合理選配電動（220V/24V/380V）或氣動執行器。
注意事項
- 選型嚴謹：電動球閥質量直接關乎管道系統安全性，選型時必須嚴格依據管道的實際工況參數進行，切勿盲目替代。
- 參數精準：若排放能力、流阻、通徑等關鍵參數選擇不當，將大幅削弱閥門對流量的控制作用。
- 連接核對：安裝前務必仔細核對閥門連接方式（絲扣/法蘭等）與管道接口標準是否一致，防止泄漏或安裝失敗。
產品名稱 規格 材質
絲扣球閥 DN15 304/PTFE
絲扣球閥 DN20 304/PTFE
絲扣球閥 DN25 304/PTFE
絲扣球閥 DN32 304/PTFE
絲扣球閥 DN40 304/PTFE
絲扣球閥 DN50 304/PTFE
電動球閥是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。
電動球閥是一種通過旋塞型球閥和電動執行器組合而成的設備，整體的結構是一個90度旋轉的閥芯，它的標準信號是0-10毫安，平時的使用依靠產生電流量的調節操作，有開關和調節閥門。而實際上，其中的電動執行器有很多種樣式，比如說多回旋式，智能型，精小型執行器等等。
電動球閥選型要求：
1、是控制元件，在流體管道體系的使用中，是十分廣泛的，它的用途也十分多，對控制流量、壓力、回流等等，都有十分好的作用。由于電動球閥質量的好壞，對管道的安全性，有很大的影響，所以在挑選電動球閥的時分，必定要依照必定的過程和依據進行挑選。
2、清晰自己的管道的口徑，知道需求挑選什么樣口徑和銜接方法的電動球閥。
3、依據管道的需求，先斷定電動球閥的一些常見參數，比方排放才能、能夠答應的流阻、閥座孔的通徑巨細等等，這些參數假如沒有選對，電動球閥控制流量的作用，就會大打折扣。
4、依據管道的工作溫度，挑選適宜的原料，當然，管道的工作壓力，也是要考慮在內的。
以上就是關于電動球閥選型要求描述，電動球閥型號規格的詳細說明和內部結構分析。電動球閥是由旋塞型球閥和電動執行器組合而來，球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，電機組帶動齒輪蝸輪蝸桿轉角力矩，以開關盒調節閥門。其使用主要靠電流量和調節操作而產生的。
