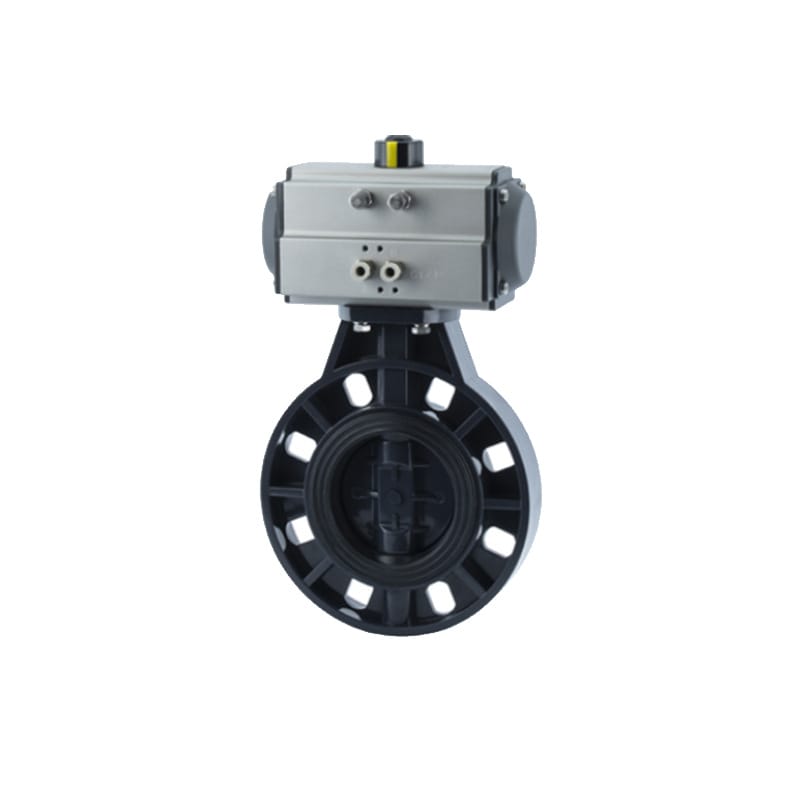

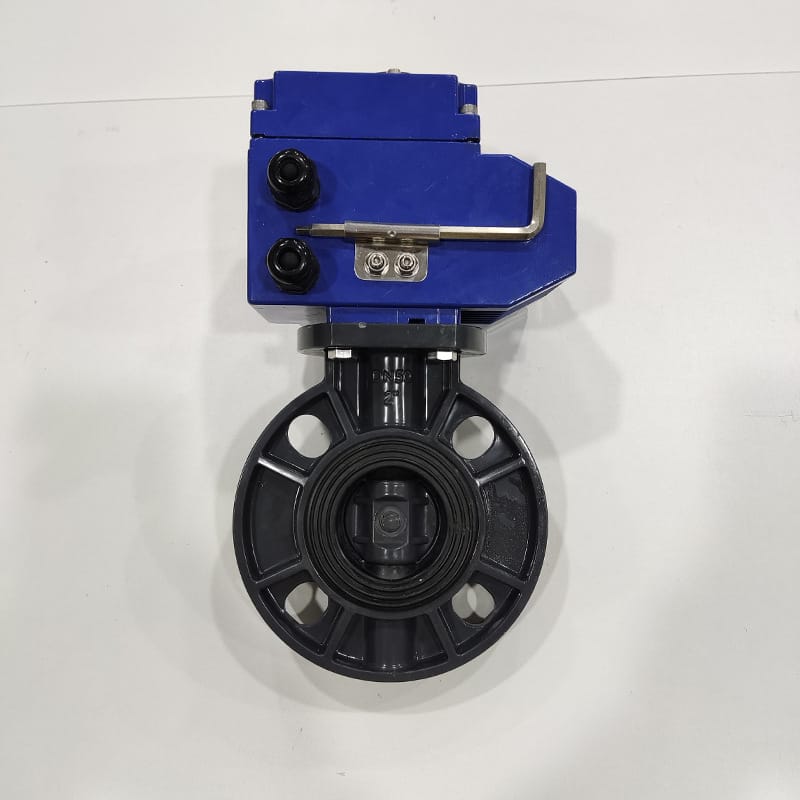

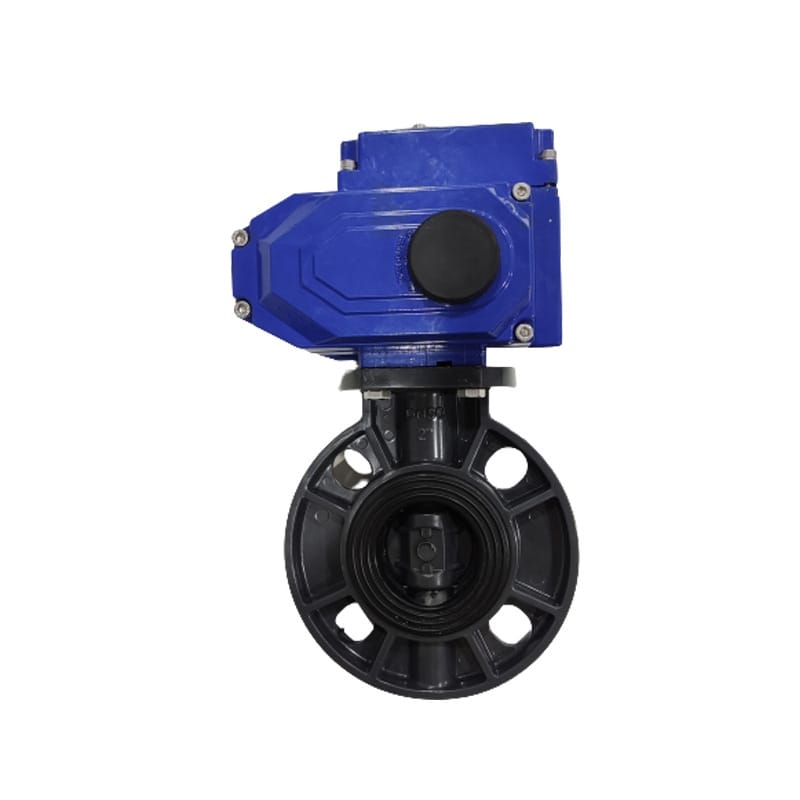

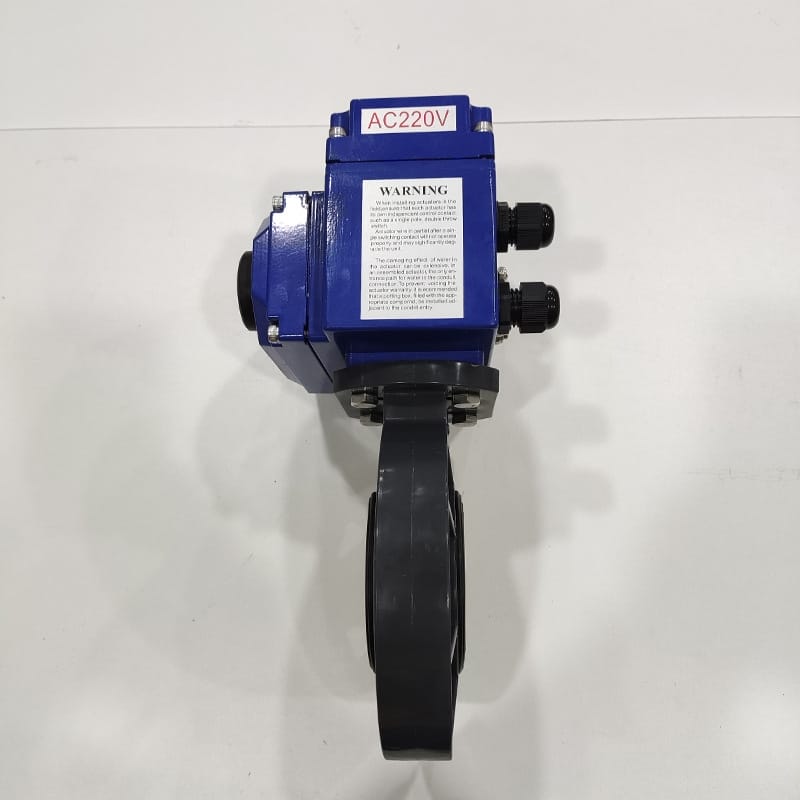

愛寶 AOBL 電動/氣動 PVC 蝶閥
核心特點
- 小型輕便：結構簡單，操作扭矩小，易于拆卸與維修。
- 靈活安裝：安裝位置不受限制，可任意方向安裝。
- 經濟高效：成本經濟實惠，具備優秀的流量控制與調節特性。
- 廣泛適用：支持從常壓到高壓、從低溫到高溫的多種介質工況，可搭配多種材質與密封組件。
技術參數
- 品牌/名稱：愛寶 (AOBL) 電動/氣動 PVC 蝶閥 (DN65/DN80/DN100多規格可選)
- 驅動方式：電動 (AC220V/24V/380V)、氣動、手動 (手柄/渦輪)、液動。
- 結構形式：中線蝶閥、雙偏心蝶閥、三偏心蝶閥。
- 密封材質：軟密封 (丁晴橡膠、氟橡膠、三元乙丙橡膠、聚四氟乙烯)；金屬硬密封 (不銹鋼、STL合金堆焊)。
- 閥體材質：防腐塑料 (UPVC、CPVC、PPH、PVDF、聚四氟乙烯)；普通金屬 (球墨鑄鐵、鑄鋼/碳鋼)；不銹鋼 (SUS304、SUS316、SUS316L)。
- 連接方式：對夾式 (常用)、法蘭式、卡箍式 (快裝)、雙由令法蘭、絲扣。
- 壓力等級：塑料材質 PN1.0MPa；金屬材質 PN1.6MPa - PN2.5MPa / PN6.4MPa。
- 特殊選項：支持電動隔爆、氣動防爆配置。
應用行業
- 水工業：水管線自控系統及介質控制。
- 食品行業：衛生級管線快裝連接與介質控制。
- 環保通風：通風管道、除煙除塵管道低負載控制。
- 工業高壓高溫：密封要求高、耐壓耐溫的嚴苛工業管線。
- 化工防腐：強腐蝕性介質輸送管線。
安裝條件
- 位置要求：無方向限制，可任意位置安裝。
- 口徑與連接匹配：小口徑一般采用手柄與對夾式連接；口徑超過DN150需選配渦輪裝置；口徑超過DN300需采用法蘭式連接；衛生級食品工況采用卡箍式快裝連接。
- 壓力匹配：塑料材質管道系統適用壓力為PN1.0MPa，金屬材質系統可適應PN1.6MPa至PN6.4MPa的高壓需求。
注意事項
- 介質選型：務必根據實際介質的溫度、壓力及腐蝕性選擇合適的閥體與密封材質（如腐蝕性介質選UPVC/PVDF，高溫高壓選金屬硬密封）。
- 防爆要求：若現場存在防爆需求，必須指定選用電動隔爆或氣動防爆蝶閥，切勿使用常規型號。
- 電壓匹配：選用電動驅動時，需確認現場控制電壓（220V/24V/380V）與執行機構匹配。
- 口徑配置：手動操作時，DN150以下可選配手柄，DN150以上必須選配渦輪頭以確保操作扭矩可控。
在水工業閥門自控系列中，蝶閥相對來講小型輕便，結構簡單，操作扭矩小，容易拆卸維修，位置可任意安裝。并且經濟便宜，還可控制調節流量，流量特性好，可選擇多種材質及密封組件搭配，從常壓到高壓，從低溫到高溫，可適用多種介質工況。
一、按照驅動方式分類
電動蝶閥：電動執行機構和蝶閥閥體。
氣動蝶閥：氣動執行機構和蝶閥閥體。
手動蝶閥：手動裝置和蝶閥閥體。
液動蝶閥（液控系統配套使用）。
二、按照結構形式分類
中線蝶閥
雙偏心蝶閥
三偏心蝶閥
三、按照密封面分類
軟密封材質：丁晴橡膠，氟橡膠；三元乙丙橡膠，聚四氟乙烯）；
金屬硬密封材質：不銹鋼材質，STL合金堆焊。
四、手動裝置選配
手柄（一般小口徑的用手柄）
渦輪（口徑超大于DN150，一般配套渦輪。）
五、按照連接方式
對夾式連接（比較常用）
法蘭式連接（用于大口徑，一般超過DN300以上）
卡箍式連接（用于快裝，一般用在衛生級的食品行業）
六、蝶閥閥體根據不同的介質選擇不同的材質
普通的材質：球墨鑄鐵、鑄鋼（碳鋼）；
不銹鋼材質：SUS304、SUS316、SUS316L；
防腐蝕等特殊材質：UPVC,CPVC，聚四氟乙烯。
七、現場如有防爆要求則可以選擇
電動隔爆蝶閥
氣動防爆蝶閥
八、蝶閥的現場應用
軟密封蝶閥（一般用于介質為水的管線中）
金屬密封蝶閥（一般用于密封要求較高管線中，耐壓耐溫）
衛生級別蝶閥（一般用于食品行業）
低負載通風蝶閥（一般用于通風管道、除煙除塵管道上）
