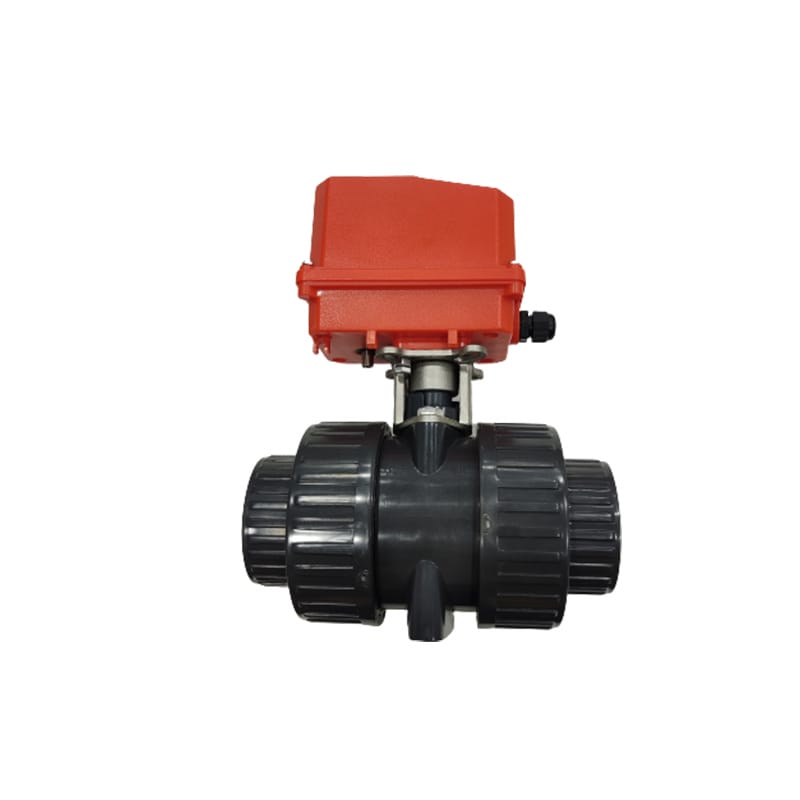

愛寶 AOBL電動PVC雙由令球閥
核心特點
- 自動化控制：作為工業自動化控制系統中的重要執行機構，通過旋塞型球閥與電動執行器組合，實現對管路介質的截斷、接通及流體的調節與控制。
- 高效啟閉：采用90度旋轉閥芯設計，啟閉迅速，閥座通口變化與閥瓣行程成正比例，流體阻力小。
- 精準調節：輸入0-10毫安標準信號，依靠電流量調節操作，實現精準的開關與調節閥門功能。
- 配置多樣：提供塑料及鋁合金電動執行器，涵蓋多回旋式、智能型、精小型等多種執行器樣式，滿足不同場景需求。
技術參數
- 品牌/名稱：愛寶 / AOBL電動PVC雙由令球閥開關門型塑膠由令閥門
- 口徑規格：DN15、DN20、DN25、DN32、DN40、DN50

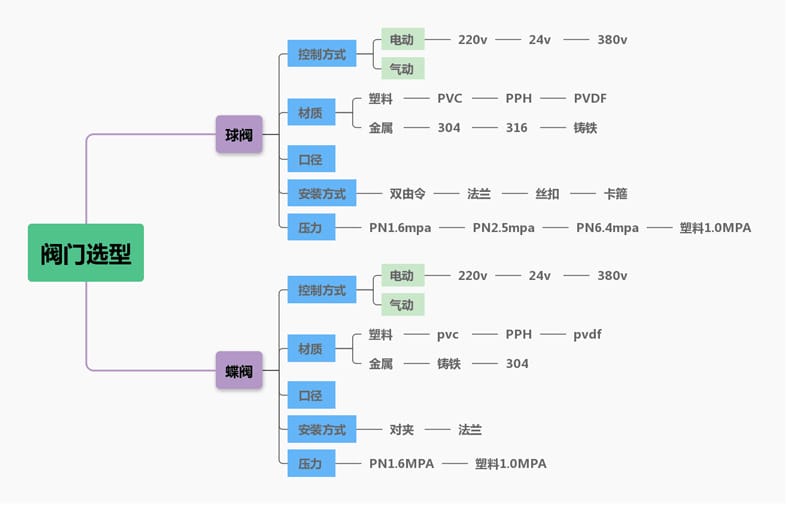

- 工作壓力：0~1.6MPA（塑料材質適用1.0MPA，金屬/鑄鐵可達PN2.5-PN6.4MPA）
- 工作溫度：常溫
- 連接方式：插口（雙由令/活接）、法蘭、絲扣、卡箍
- 閥體材質：UPVC（可選PPH、PVDF等耐腐蝕塑料；或304/316不銹鋼、鑄鐵等金屬材質）

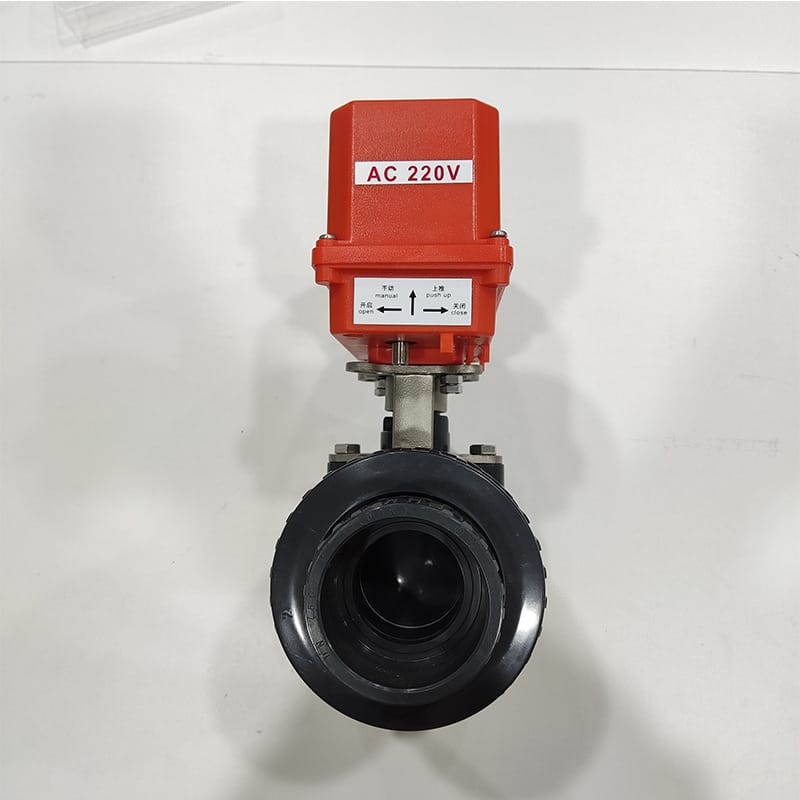

- 驅動電壓：AC 220V、DC 24V、AC 380V（支持手動/氣動控制方式）
- 控制信號：0-10毫安
- 適用介質：水、酸堿等腐蝕性流體
應用行業
- 工業自動化：廣泛用于過程控制的管道壓元件體系，是流體管道自動化的核心設備。
- 化工與水處理：憑借UPVC/PVDF等優異的耐腐蝕材質，完美適用于水、酸堿等腐蝕性介質的輸送管網。
- 流體控制系統：對管道中的流量、壓力、回流等具有極佳的控制作用，保障系統安全穩定運行。
安裝條件
- 口徑匹配：安裝前需清晰管道口徑，確保閥門口徑與連接方式（雙由令、法蘭、絲扣等）與管道完美匹配。
- 空間預留：為電動執行器預留足夠的安裝與操作空間，保障90度旋轉閥芯無干涉啟閉。
- 電氣接入：確?，F(xiàn)場具備相應的驅動電源條件（220V/24V/380V）及0-10mA標準信號控制線路接入能力。
- 參數校驗：管道的流阻、排放能力及閥座孔通徑需與閥門參數相符，避免安裝后流量控制效果打折。
注意事項
- 選型嚴謹：電動球閥質量直接影響管道安全性，必須嚴格按照管道實際需求（排放能力、流阻、通徑等）進行選型，不可隨意替代。
- 材質適配：必須依據管道的工作溫度與工作壓力挑選適宜材質，腐蝕性介質優先選UPVC/PVDF，高溫高壓需選金屬材質。
- 執行器匹配：根據控制系統的精度與扭矩需求，合理選擇多回旋式、智能型或精小型電動執行器。
- 操作規范：運行中依靠電流量調節操作，需確保信號傳輸穩定，避免誤動作；手動操作時注意執行器切換狀態。

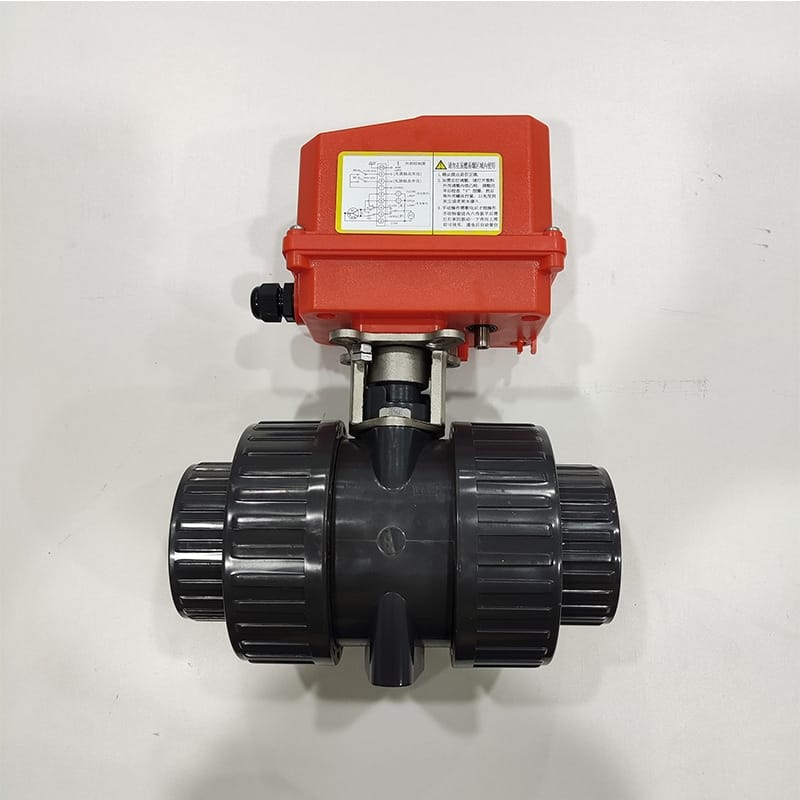

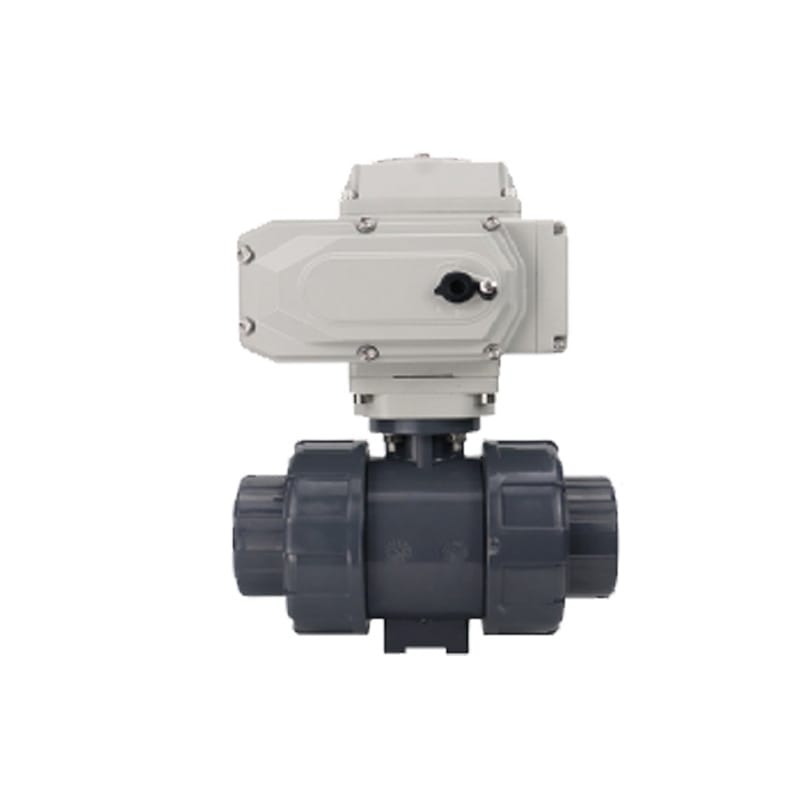

活接球閥（雙由令球閥）（塑料電動執行器、鋁合金電動執行器）
技術參數
1.工作壓力：0~1.6MPA
2.溫度：常溫
3.連接方式：插口
4.材質：UPVC
5.使用介質：水、酸堿腐蝕等
電動球閥是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。
電動球閥是一種通過旋塞型球閥和電動執行器組合而成的設備，整體的結構是一個90度旋轉的閥芯，它的標準信號是0-10毫安，平時的使用依靠產生電流量的調節操作，有開關和調節閥門。而實際上，其中的電動執行器有很多種樣式，比如說多回旋式，智能型，精小型執行器等等。
電動球閥選型要求：
1、是控制元件，在流體管道體系的使用中，是十分廣泛的，它的用途也十分多，對控制流量、壓力、回流等等，都有十分好的作用。由于電動球閥質量的好壞，對管道的安全性，有很大的影響，所以在挑選電動球閥的時分，必定要依照必定的過程和依據進行挑選。
2、清晰自己的管道的口徑，知道需求挑選什么樣口徑和銜接方法的電動球閥。
3、依據管道的需求，先斷定電動球閥的一些常見參數，比方排放才能、能夠答應的流阻、閥座孔的通徑巨細等等，這些參數假如沒有選對，電動球閥控制流量的作用，就會大打折扣。
4、依據管道的工作溫度，挑選適宜的原料，當然，管道的工作壓力，也是要考慮在內的。
以上就是關于電動球閥選型要求描述，電動球閥型號規格的詳細說明和內部結構分析。電動球閥是由旋塞型球閥和電動執行器組合而來，球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，電機組帶動齒輪蝸輪蝸桿轉角力矩，以開關盒調節閥門。其使用主要靠電流量和調節操作而產生的。
