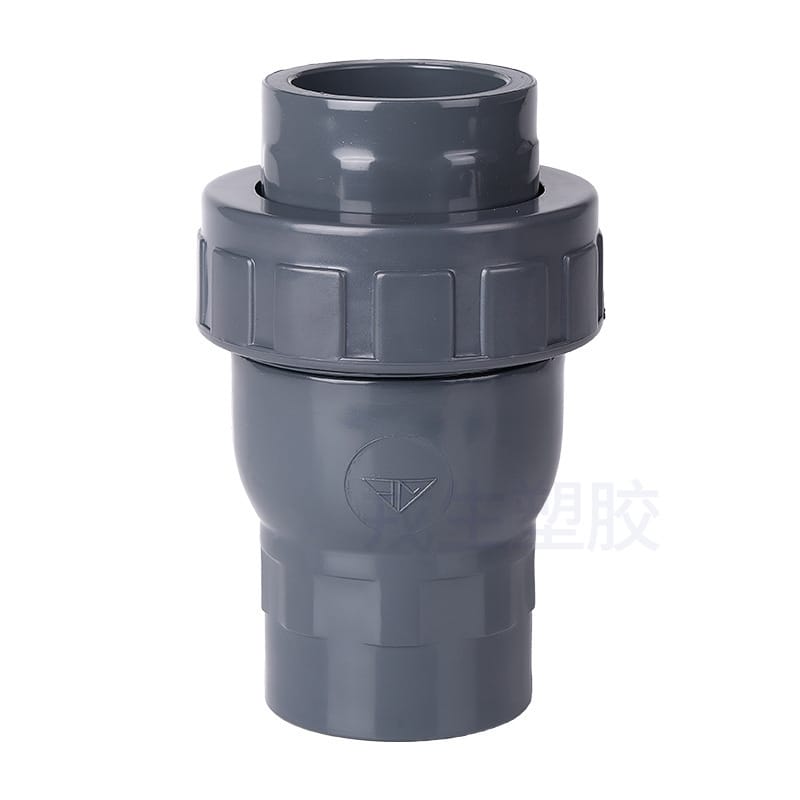

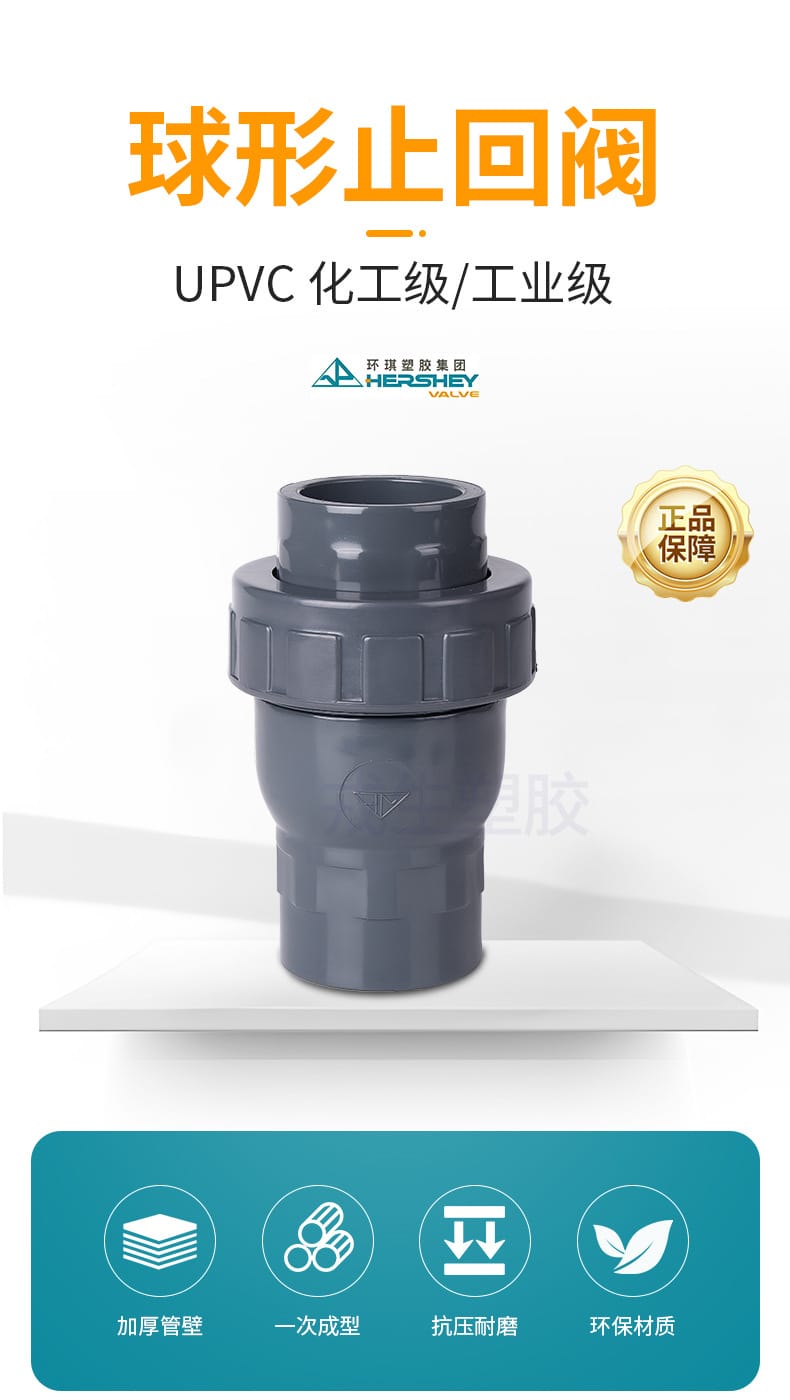

環琪 UPVC 球形止回閥（單由令/活接式）產品技術手冊
? 核心特點

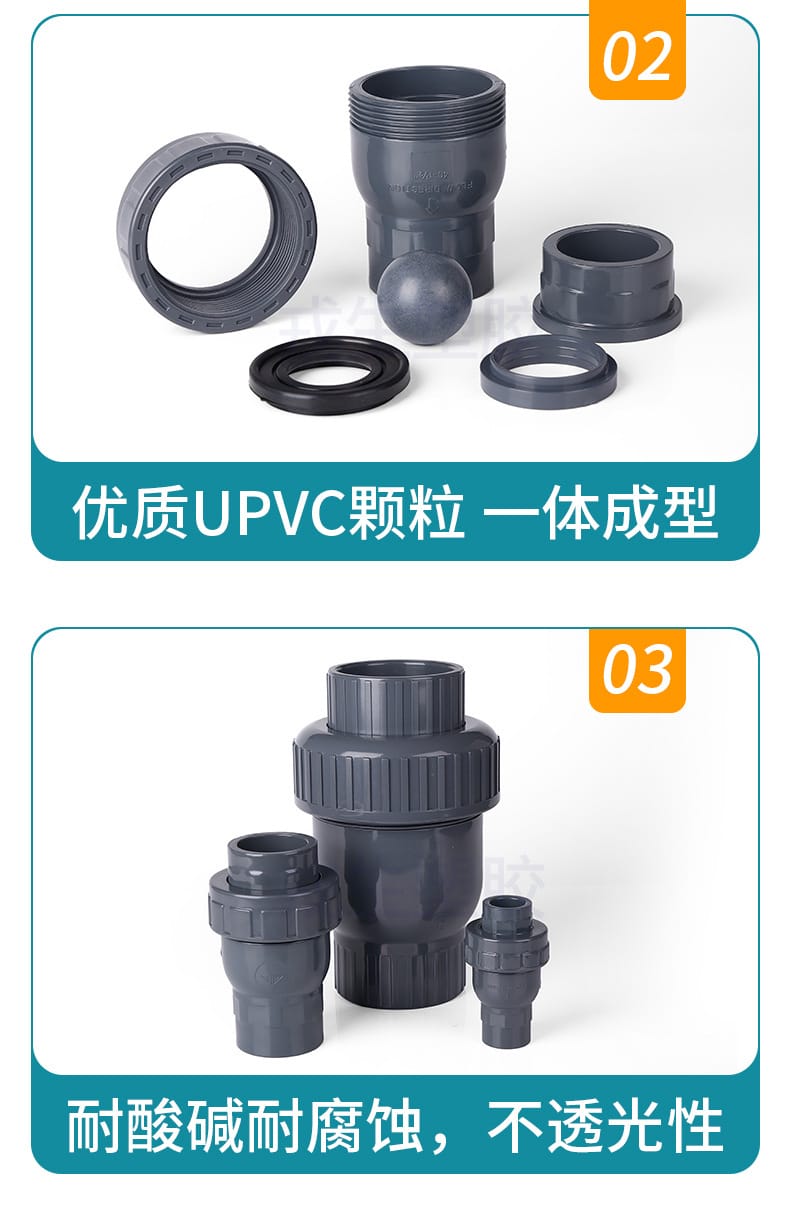

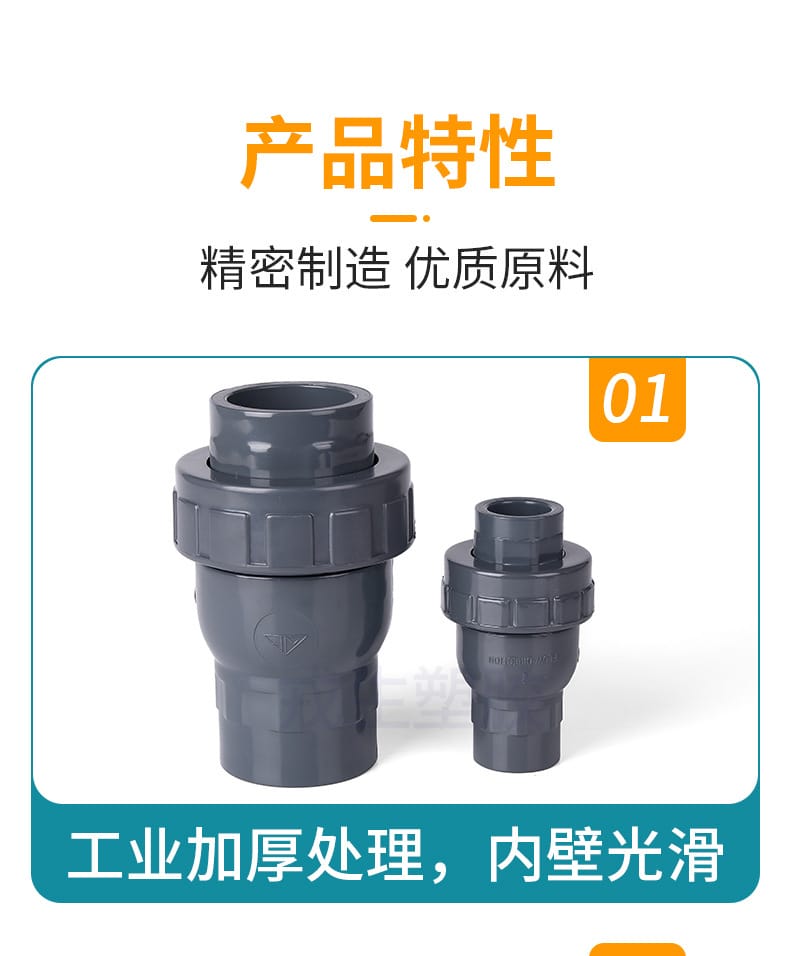

- 優質材質，一體成型：采用工業級UPVC顆粒精密注塑，管壁加厚處理，抗壓耐磨，杜絕滲漏隱患。
- 流暢內壁，低阻高效：內壁經工業級拋光處理，表面光滑，有效降低流體阻力與介質掛壁殘留。
- 靈敏啟閉，密封可靠：球芯單向閥結構設計，介質正向流動自動開啟，反向自動閉合止流；標配EPDM/FPM/NBR多材質密封圈，適配嚴苛工況。
- 單由令設計，維護便捷：活接式結構支持快速拆裝，無需切割管道即可更換濾芯或檢修，大幅降低運維成本。

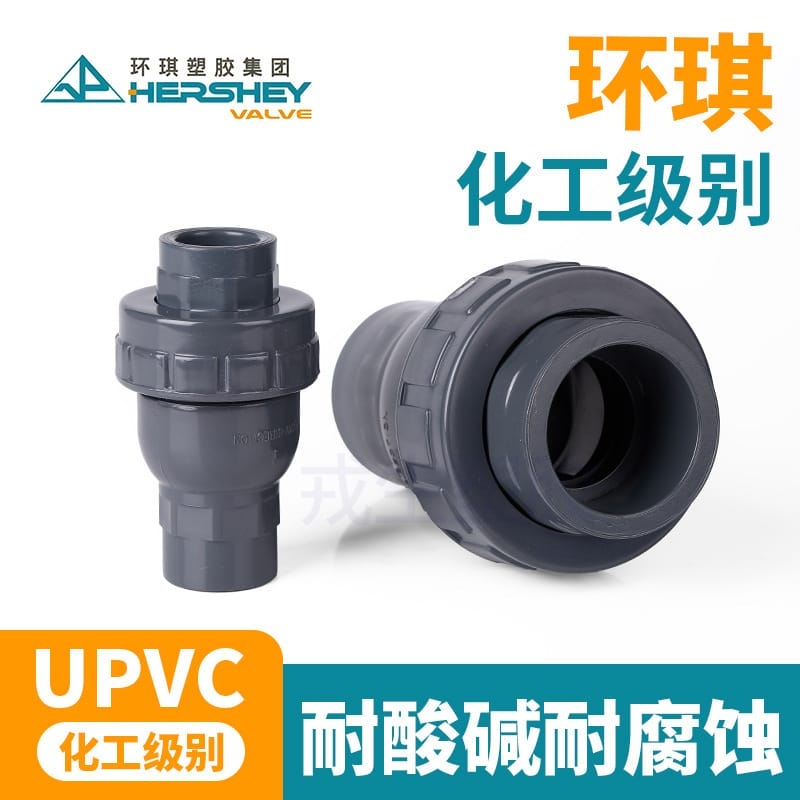

- 環保耐用，抗腐避光：耐酸堿、耐腐蝕、不透光設計，有效防止藻類滋生，符合環保與工業級使用標準。
? 技術參數
- 產品類型：UPVC 球形止回閥（單由令逆止閥）
- 閥體材質：UPVC（化工級/工業級）
- 密封材質：EPDM / FPM / NBR（可選）

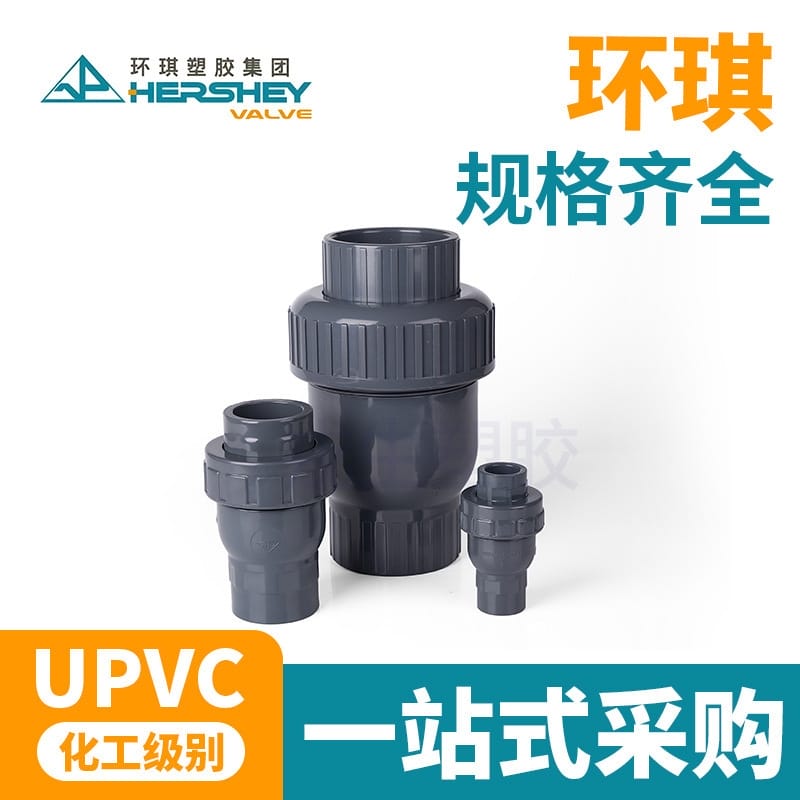

- 規格范圍：DN15(20mm) ~ DN100(110mm)
- 尺寸公差：±0% ~ 1%

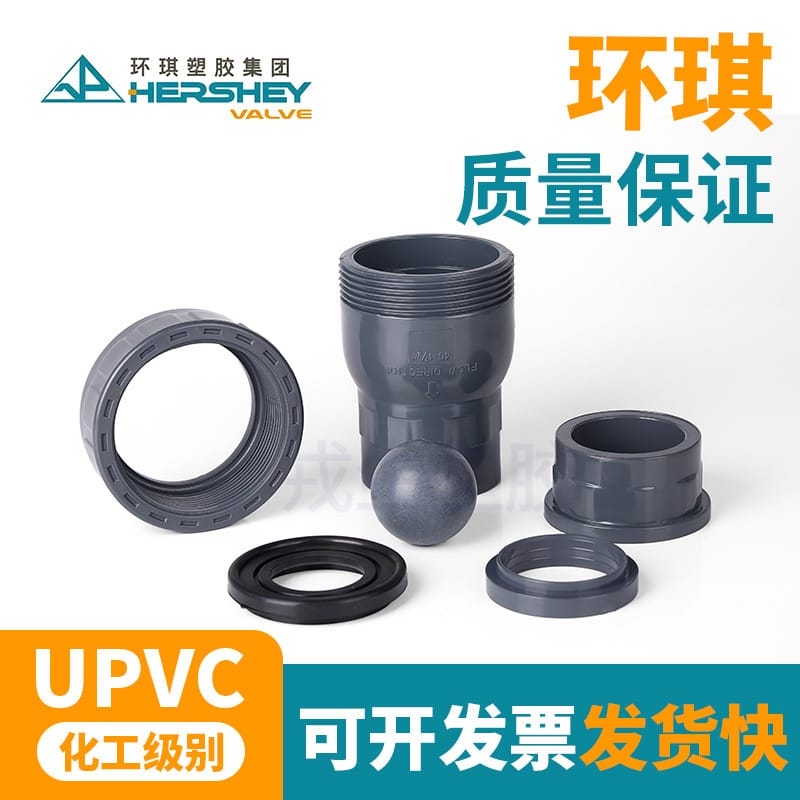

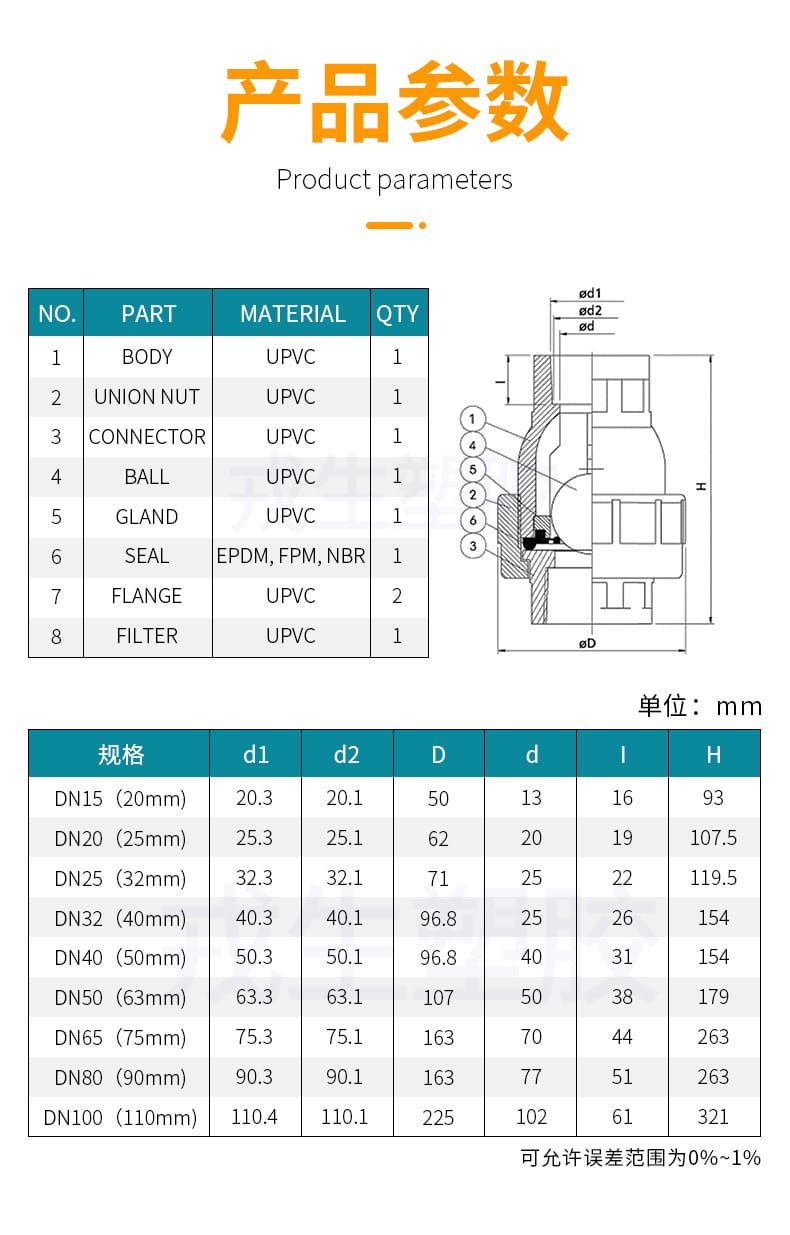

- 結構部件：閥體(BODY)、活接螺母(UNION NUT)、接頭(CONNECTOR)、球芯(BALL)、壓蓋(GLAND)、密封圈(SEAL)、法蘭(FLANGE)、濾網(FILTER)等，主體均為UPVC材質。
? 外形尺寸表（單位：mm）
| 規格 | d1 | d2 | D | d | l | H |
|---|---|---|---|---|---|---|
| DN15(20mm) | 20.3 | 20.1 | 50 | 13 | 16 | 93 |
| DN20(25mm) | 25.3 | 25.1 | 62 | 20 | 19 | 107.5 |
| DN25(32mm) | 32.3 | 32.1 | 71 | 25 | 22 | 119.5 |
| DN32(40mm) | 40.3 | 40.1 | 96.8 | 25 | 26 | 154 |
| DN40(50mm) | 50.3 | 50.1 | 96.8 | 40 | 31 | 154 |
| DN50(63mm) | 63.3 | 63.1 | 107 | 50 | 38 | 179 |
| DN65(75mm) | 75.3 | 75.1 | 163 | 70 | 44 | 263 |
| DN80(90mm) | 90.3 | 90.1 | 163 | 77 | 51 | 263 |
| DN100(110mm)| 110.4| 110.1| 225 | 102| 61 | 321 |
? 應用行業
- 電子制造：半導體、集成電路、顯像管及液晶顯示器工業中的超純水/去離子水輸送系統。
- 醫藥生產：醫用制劑配制、生化制品用水、醫用無菌水及人工腎透析水處理管路。
- 化工合成：化工反應冷卻循環、化學藥劑輸送、化肥生產、精細化工及化妝品制造流程。
- 高端制造：電鍍工藝純水系統、鍍膜玻璃清洗、紡織印染防污處理及各類工業水處理工程。
? 安裝條件
- 管道預處理：安裝前需徹底清理管道內壁，確保無焊渣、泥沙、毛刺等雜質，防止劃傷密封圈或卡阻球芯。
- 流向核對：嚴格依據閥體表面鑄造的介質流向箭頭進行安裝，嚴禁反向安裝，否則將導致閥門失效或管路憋壓。
- 對中與緊固：采用單由令連接時，需保證兩端管道與閥門接口同心對齊；均勻?qū)ΨQ擰緊活接螺母，避免單邊受力導致密封面變形泄漏。
- 管路支撐：DN50及以上口徑閥門自重較大，必須在閥門前后1米范圍內設置獨立管道支架，嚴禁將閥門作為管道承重支點。
- 環境適配：建議在5℃~45℃的室內或遮蔽環境下施工；若用于戶外，需加裝防紫外線防護罩，避免UPVC長期暴曬脆化。
?? 注意事項
- 溫壓限制：標準UPVC材質適用溫度范圍為 0℃~60℃，額定工作壓力通常為 ≤1.0MPa（具體以規格表為準）。嚴禁超溫、超壓或用于蒸汽管路。
- 介質兼容性：使用前務必確認輸送介質與UPVC閥體及所選密封圈（EPDM/FPM/NBR）的化學兼容性，避免強氧化劑、濃硫酸或特定有機溶劑造成溶脹腐蝕。
- 防水錘沖擊：系統頻繁啟?；虮瞄y切換易產生水錘效應，建議在管路前端加裝緩沖罐或采用緩閉型閥門，防止球芯劇烈撞擊損壞閥體。
- 定期巡檢：建議每6個月檢查一次活接處緊固狀態及密封件老化情況；長期停用時應排空管路積水，關閉前后隔離閥。
- 安全操作：任何安裝、拆卸或維護作業前，必須切斷管路介質來源并完全泄壓，嚴格遵守工業管道安全操作規程。
