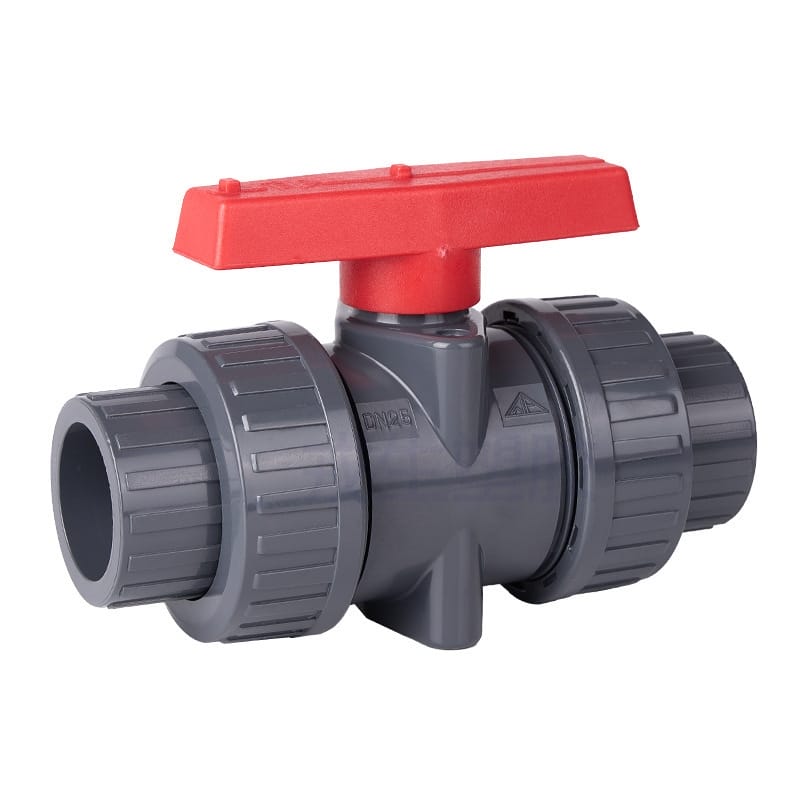

環琪UPVC雙活接球閥產品技術文檔

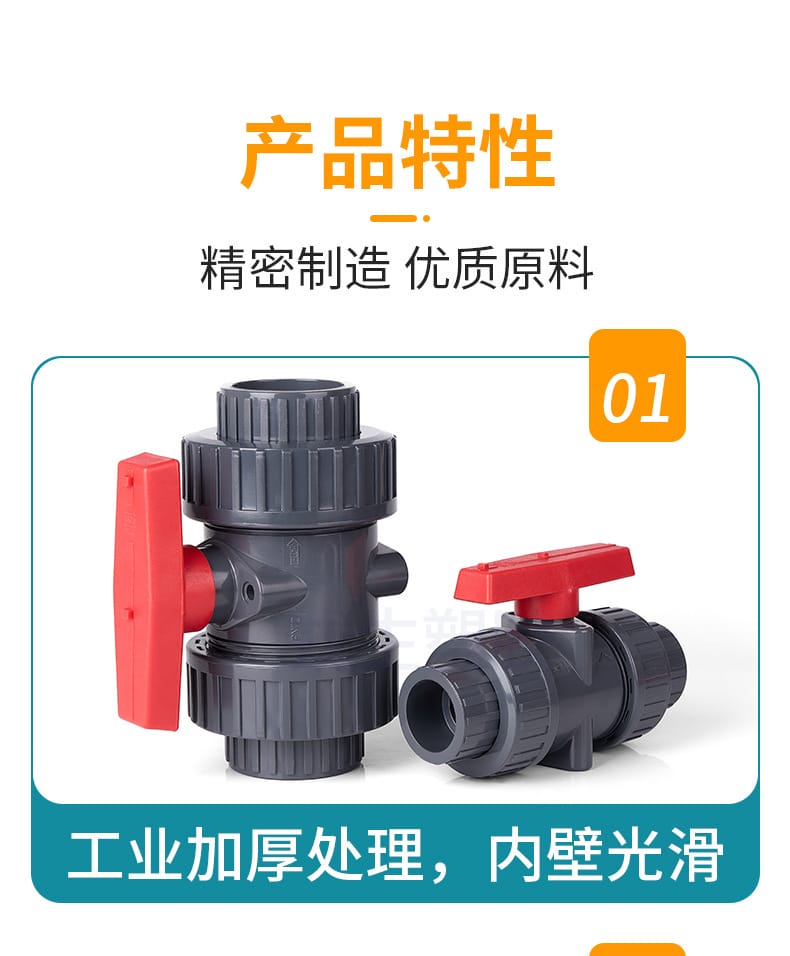

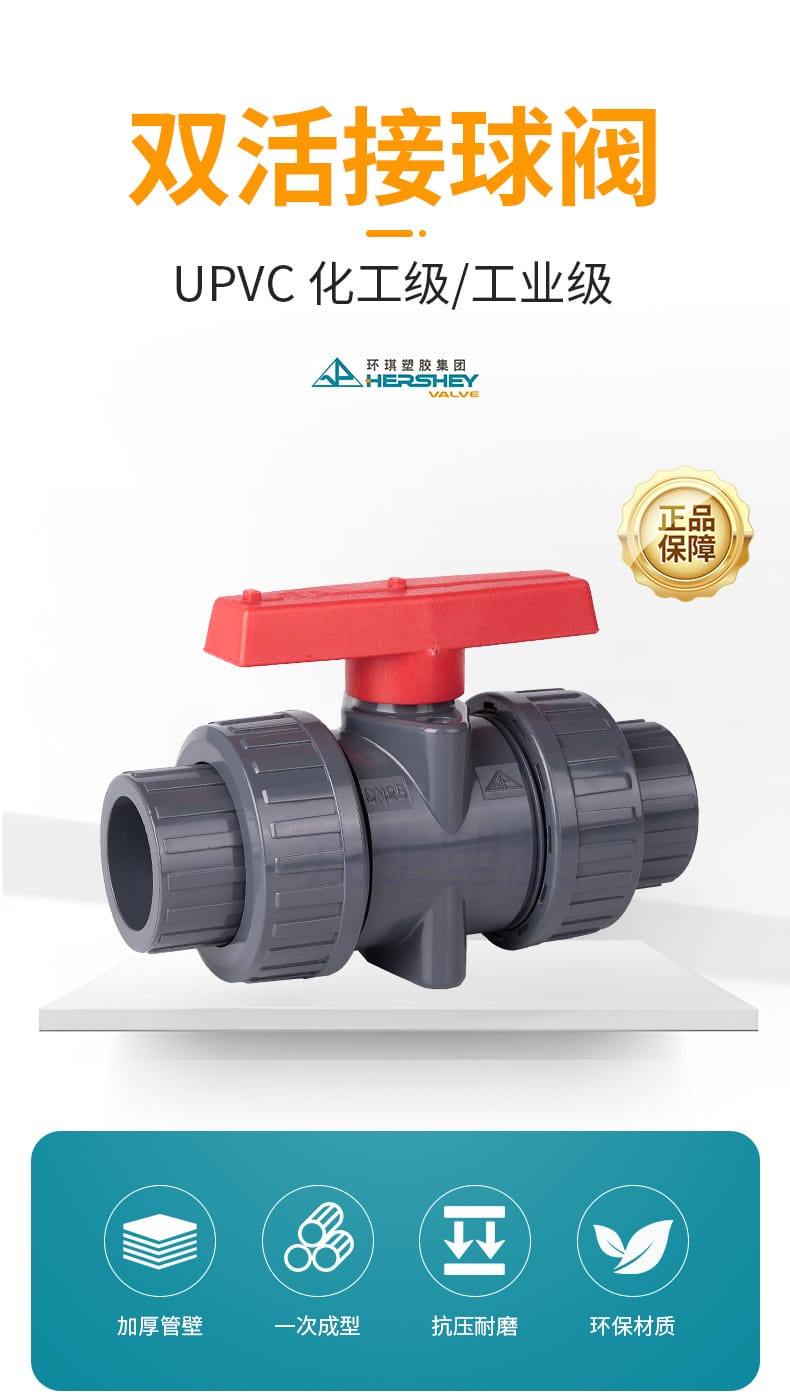

一、 核心特點
- 工業級加厚設計：采用工業加厚處理工藝，管壁一次成型，具備優異的抗壓性與耐磨性，結構強度高，使用壽命長。

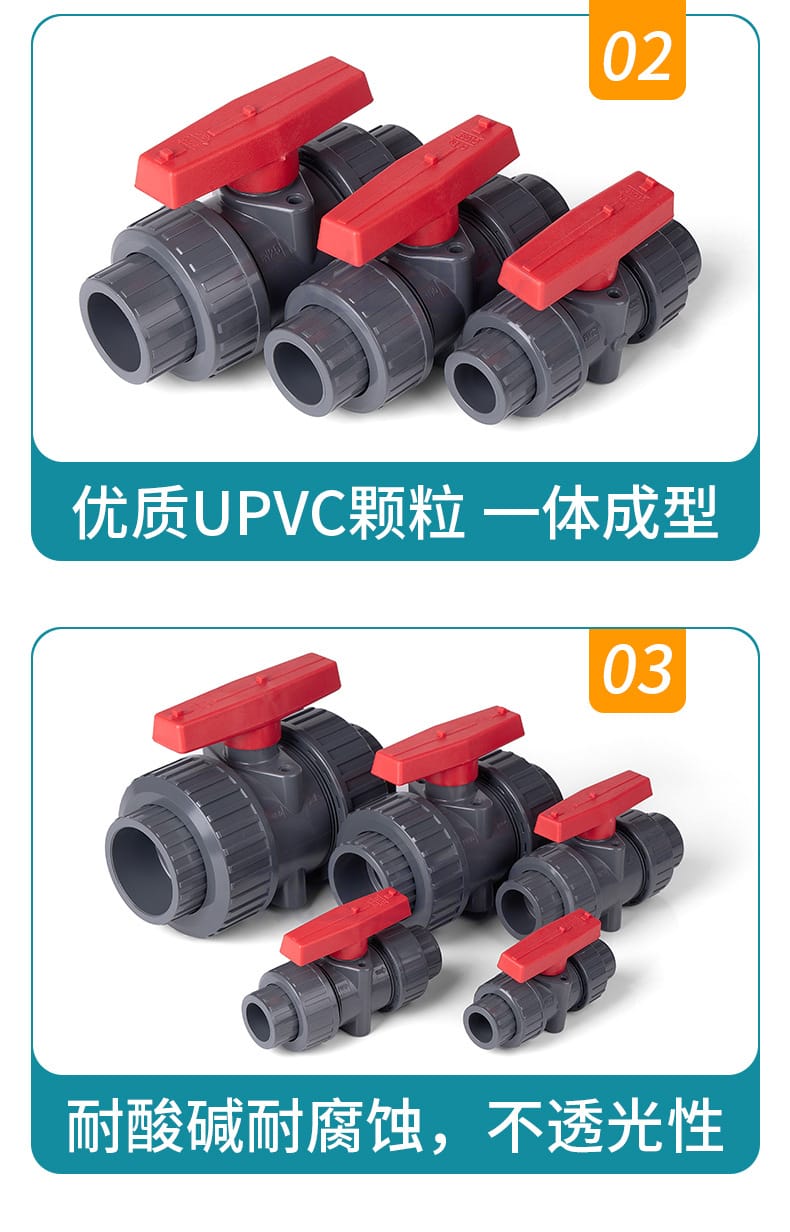

- 優質環保材質：精選高品質UPVC顆粒一體成型，內壁光滑平整，流體阻力小，無毒環保，符合工業流體輸送標準。
- 卓越防腐性能：具備出色的耐酸堿、耐腐蝕特性，材質不透光，有效防止介質光解或藻類滋生，保障水質純凈。

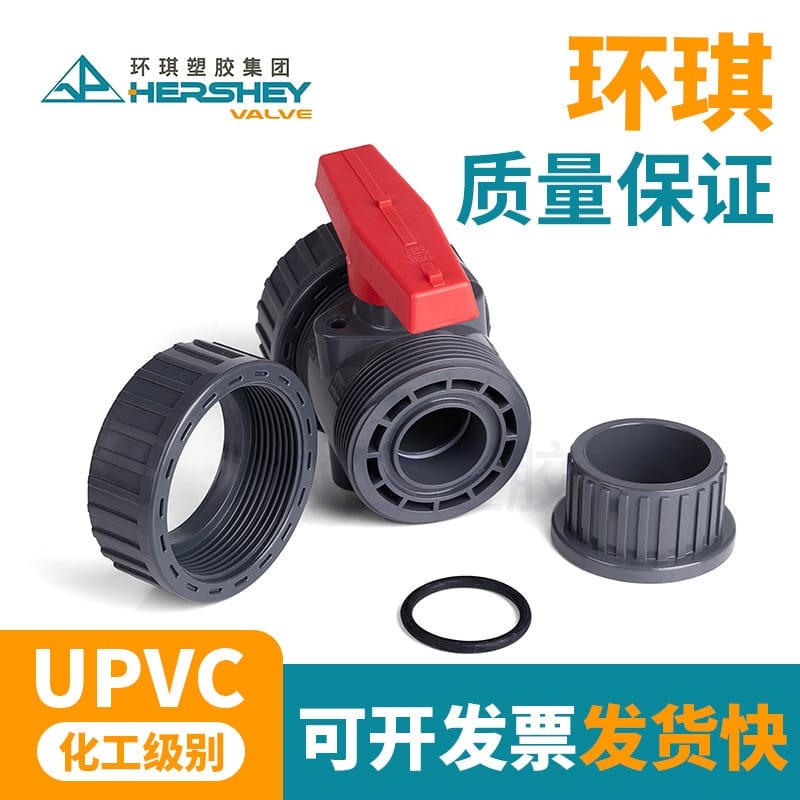

- 雙活接便捷維護：創新雙由令（雙活接）結構設計，無需切割或拆卸整段管道即可快速安裝、拆卸與檢修，大幅降低停機維護成本。
- 精密制造保障：環琪塑膠集團出品，嚴格遵循國標規格，正品保障，PTFE閥座配合精密球體，密封可靠，啟閉靈活。
二、 技術參數
1. 核心材質構成
| 部件名稱 |
材質 |
部件名稱 |
材質 |
| 閥體 (BODY) |
UPVC |
閥桿 (STEM) |
UPVC |
| 球體 (BALL) |
UPVC |
閥座密封 (SEAT SEAL) |
PTFE |
| 閥桿O型圈 |
EPDM / FPM |
密封承載圈O型圈 |
EPDM / FPM |
| 密封承載圈 |
UPVC |
活接O型圈 |
EPDM / FPM |
| 端接頭 |
UPVC |
活接螺母 |
UPVC |
| 手柄 |
ABS / PP |
嵌入螺母 |
C3604黃銅 |

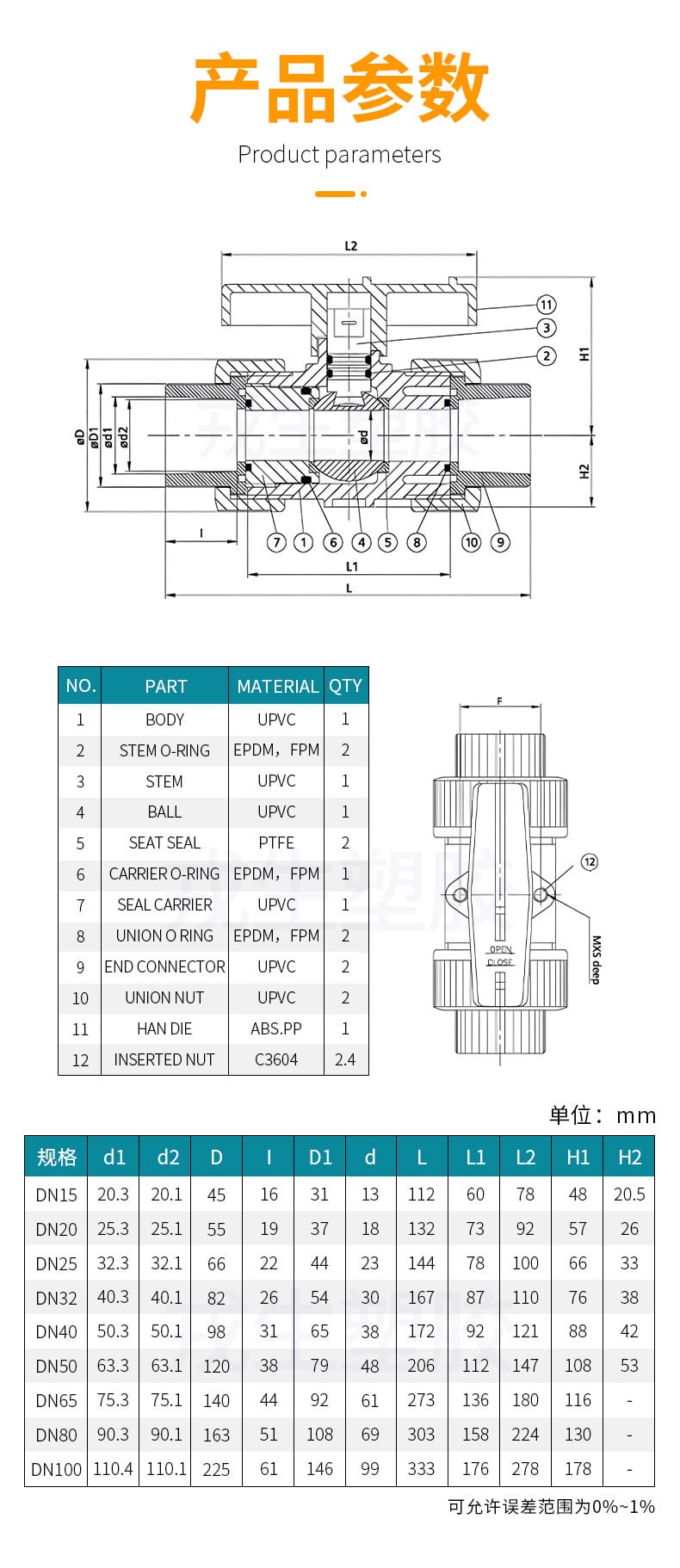

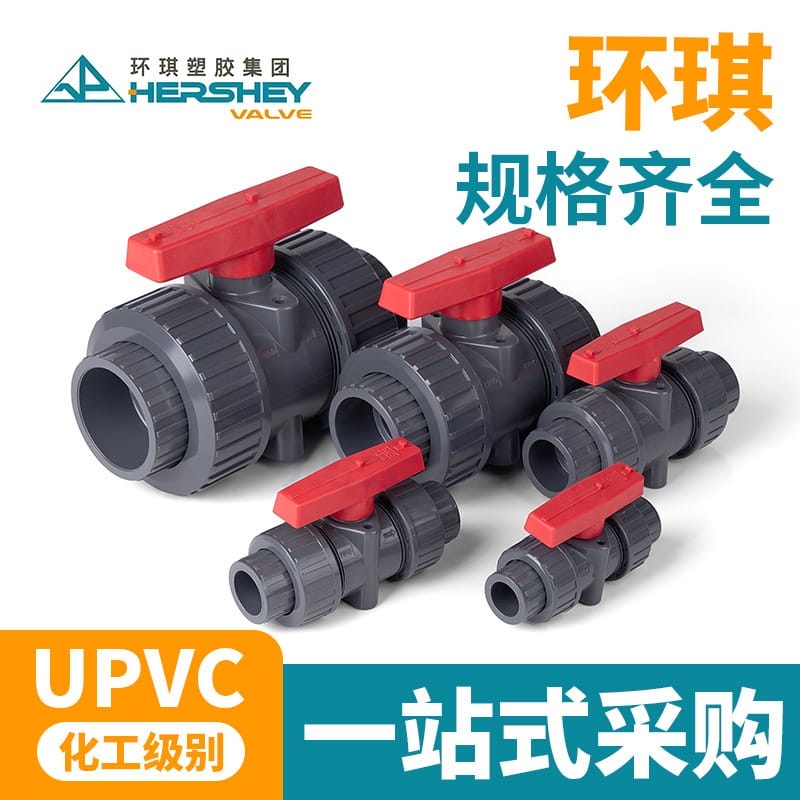

2. 規格尺寸表（單位：mm）
注：加工可允許誤差范圍為 0% ~ 1%
| 規格 | d1 | d2 | D | l | D1 | d | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 20.3 | 20.1 | 45 | 16 | 31 | 13 | 112 | 60 | 78 | 48 | 20.5 |
| DN20 | 25.3 | 25.1 | 55 | 19 | 37 | 18 | 132 | 73 | 92 | 57 | 26 |
| DN25 | 32.3 | 32.1 | 66 | 22 | 44 | 23 | 144 | 78 | 100 | 66 | 33 |
| DN32 | 40.3 | 40.1 | 82 | 26 | 54 | 30 | 167 | 87 | 110 | 76 | 38 |
| DN40 | 50.3 | 50.1 | 98 | 31 | 65 | 38 | 172 | 92 | 121 | 88 | 42 |
| DN50 | 63.3 | 63.1 | 120 | 38 | 79 | 48 | 206 | 112 | 147 | 108 | 53 |
| DN65 | 75.3 | 75.1 | 140 | 44 | 92 | 61 | 273 | 136 | 180 | 116 | - |
| DN80 | 90.3 | 90.1 | 163 | 51 | 108 | 69 | 303 | 158 | 224 | 130 | - |
| DN100| 110.4|110.1| 225 | 61 | 146| 99 | 333 | 176 | 278 | 178 | - |
3. 基礎性能指標
- 產品等級：UPVC化工級 / 工業級
- 連接方式：雙活接（雙由令）
- 執行標準：國標（GB）
- 適用介質：一般腐蝕性液體、純水、酸堿溶液、去離子水等
三、 應用行業
- ? 電子制造：半導體電子工業、集成電路清洗、顯像管及液晶顯示器（LCD）超純水輸送系統。
- ? 藥品生產：醫用制劑配制、生化制品工藝用水、醫用無菌水及人工腎透析水循環系統。
- ?? 化工合成：化工反應冷卻回路、化學藥劑輸送、化肥生產、精細化工及化妝品制造管線。
- ? 高端制造：電鍍工藝去離子水系統、鍍膜玻璃清洗線、紡織印染工藝水處理及環保工程。
四、 安裝條件
- 管道預處理：安裝前必須徹底清理管道內部，確保無焊渣、泥沙、鐵屑等硬質雜質，防止劃傷UPVC內壁或PTFE密封面。
- 環境匹配：安裝環境應避免長期陽光直射及極端溫差。UPVC材質建議工作溫度控制在 0℃~60℃ 之間，避免低溫脆化或高溫變形。
- 空間預留：閥門支持水平或垂直安裝，但需確保手柄旋轉半徑內無遮擋物，預留充足的操作與后期檢修空間。
- 連接規范：采用雙活接結構時，需嚴格對準管道中心線。使用專用UPVC溶劑膠或PTFE生料帶進行密封，擰緊活接螺母時應使用專用扳手，按標準扭矩均勻施力，嚴禁暴力敲擊或過度擰緊導致螺紋滑絲/閥體開裂。
- 應力釋放：閥門兩端管道需設置獨立固定支架，嚴禁將閥門作為管道承重或受力支點，防止外部機械應力或熱脹冷縮導致閥體變形泄漏。
五、 注意事項
- ?? 介質兼容性：嚴禁用于強氧化性介質（如濃硝酸、液氯、高濃度雙氧水等）或超出UPVC/EPDM/FPM材質耐受范圍的工況，使用前請核對介質化學兼容性表。
- ? 操作規范：?jiǎn)㈤]閥門時應緩慢平穩（建議90°旋轉到位即可），避免快速開關產生“水錘效應”沖擊閥體及密封結構。
- ? 定期巡檢：建議每季度檢查活接螺母緊固狀態及O型圈密封性能。若發現微滲，可嘗試適度緊固；若持續泄漏，請及時更換對應規格的EPDM/FPM密封件。
- ?? 防凍防結晶：冬季或長期停用時，務必排空閥腔及管道內介質，防止結冰膨脹或介質結晶導致閥體破裂。
- ?? 安全防護：操作帶壓管路時，請佩戴防護裝備。非專業人員請勿擅自拆卸閥體內部結構，以免破壞密封精度或造成人身傷害。
