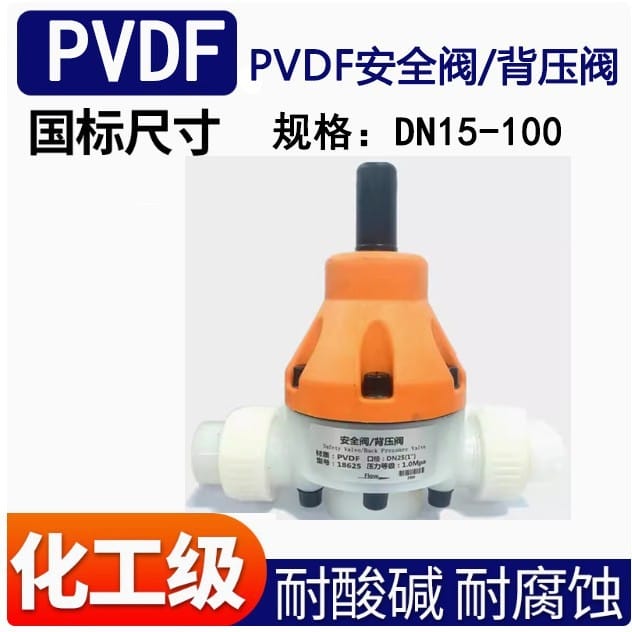

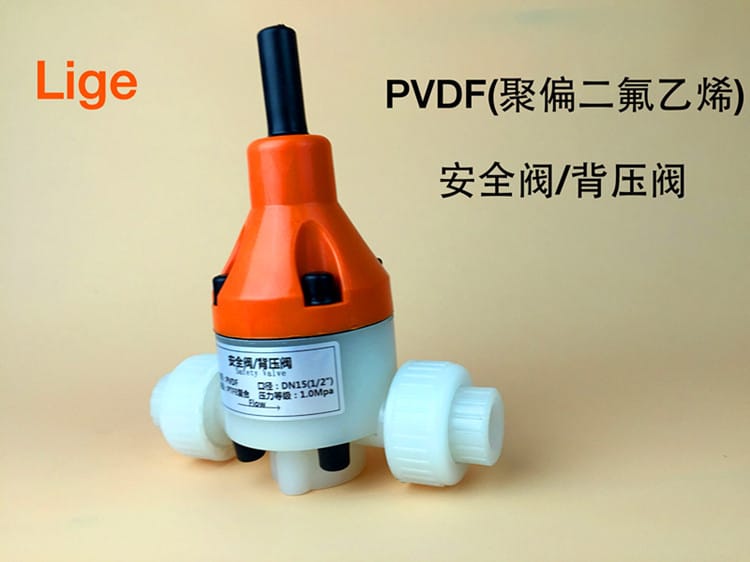

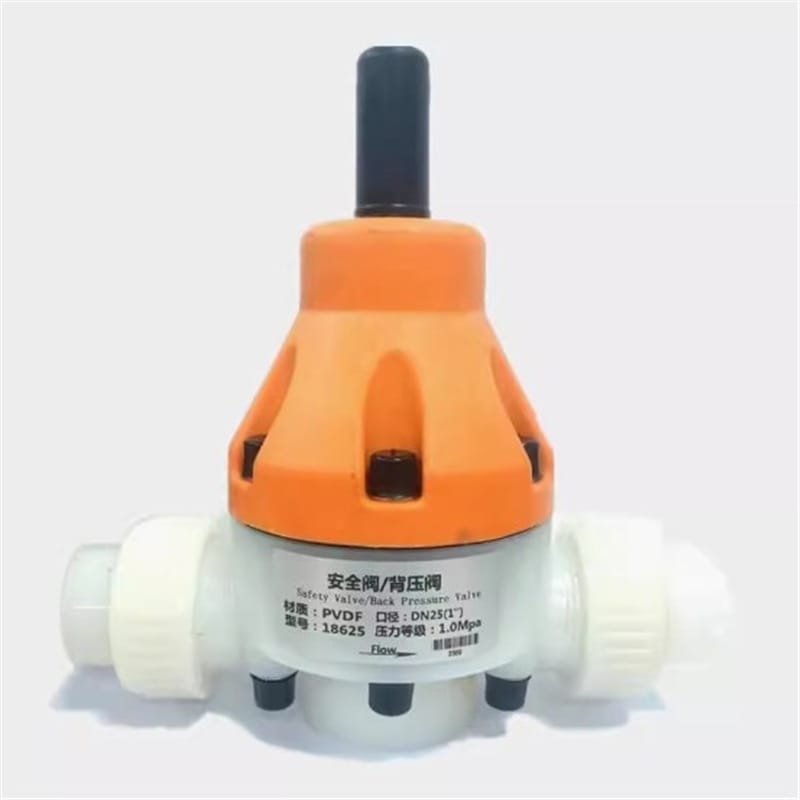

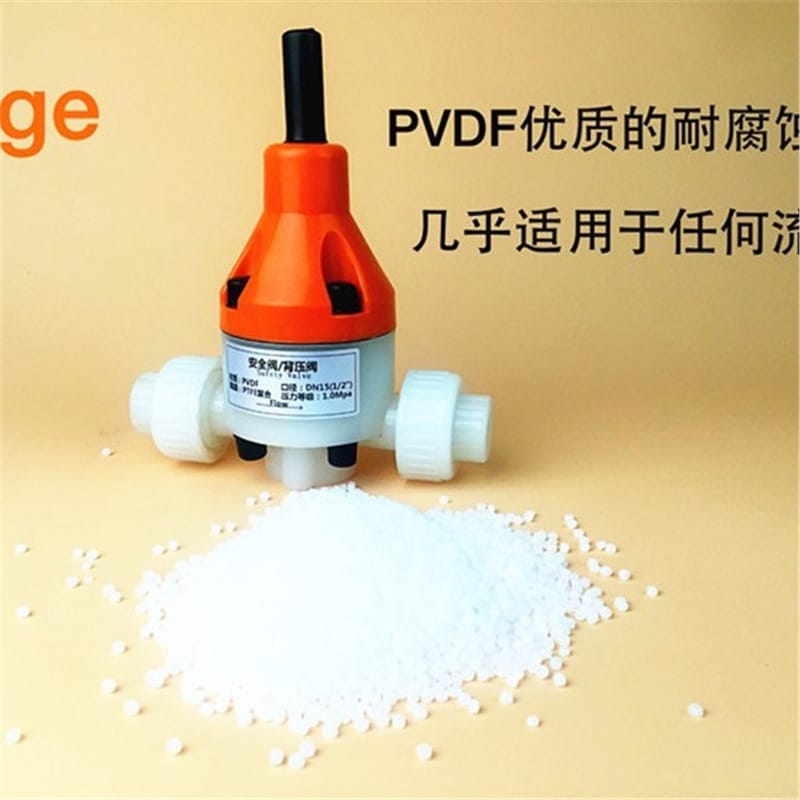

闊思 PVDF/PTFE 氟塑料安全閥/背壓閥產品技術手冊
一、 核心特點

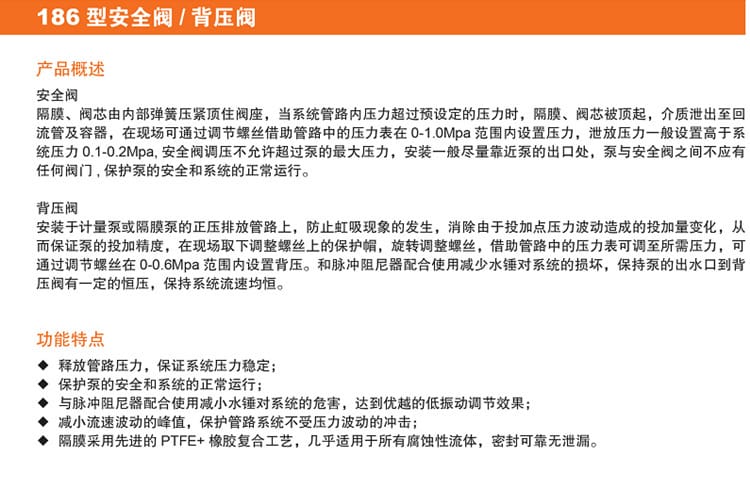

- 精準穩壓與自動泄壓：內置高精度彈簧壓緊隔膜與閥芯，當系統管路壓力超過預設值時自動頂開泄放，有效維持管網壓力穩定。

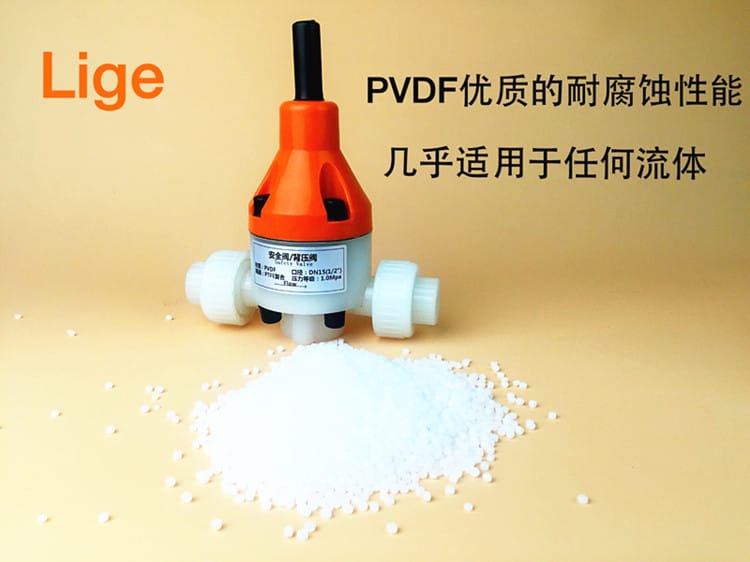

- 卓越防腐與零泄漏密封：閥體采用優質PVDF/氟塑料材質，隔膜采用PTFE+橡膠復合工藝，耐強酸強堿及各類苛刻腐蝕性流體，密封性能可靠，幾乎適用于所有工業流體。

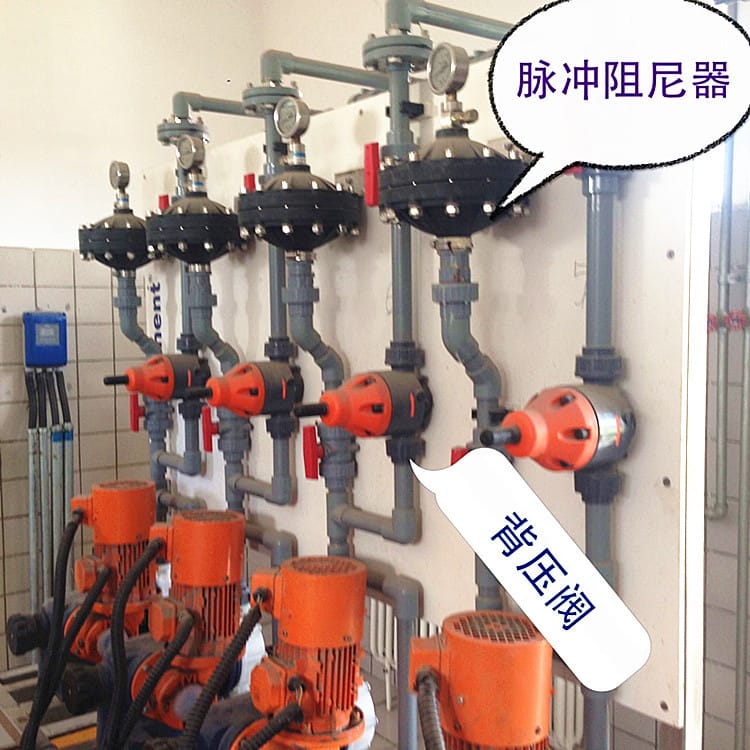

- 系統保護與減震降噪：有效防止虹吸現象，消除投加點壓力波動導致的計量誤差；與脈沖阻尼器協同工作可大幅削減水錘沖擊，降低系統振動，保持流速恒定。
- 便捷現場調壓：配備可視化壓力表接口與精密調節螺絲，支持在運行中快速設定安全泄放壓力（0~1.0MPa）或背壓值（0~0.6MPa），操作直觀高效。
二、 技術參數
- 主體材質：PVDF、UPVC、PP、CPVC、SUS304、SUS316L（主推PVDF/PTFE氟塑料系列）
- 隔膜材質：PTFE（聚四氟乙烯）+ 橡膠復合
- 工作壓力：安全閥 0~1.0 MPa / 背壓閥 0~0.6 MPa（部分高壓工況支持 0.2~1.6 MPa）
- 通徑規格：DN15、DN20、DN25、DN32、DN40、DN50、DN65（對應英制 1/2" ~ 2-1/2"）

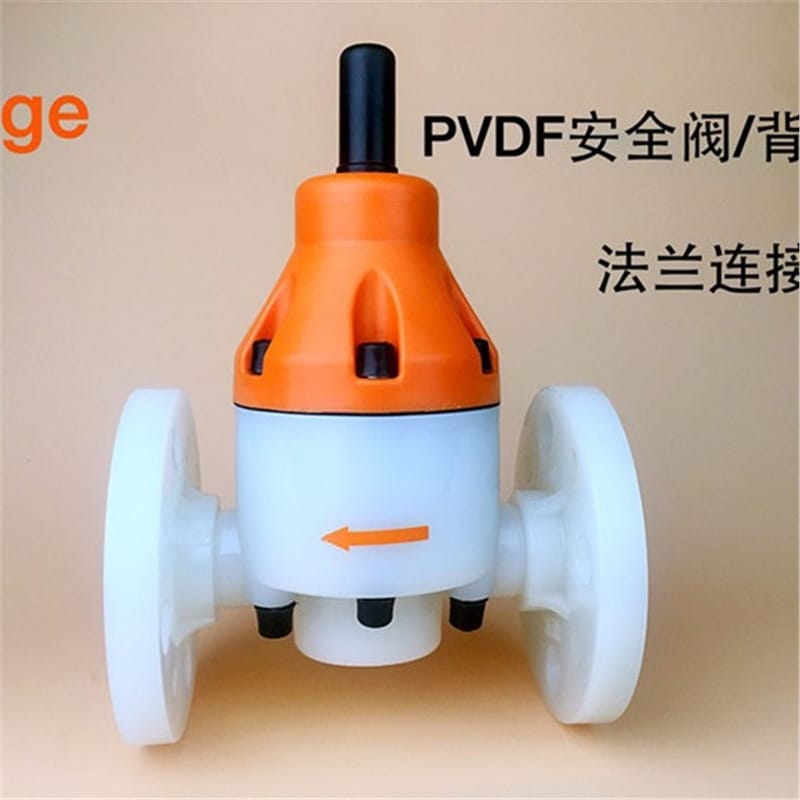

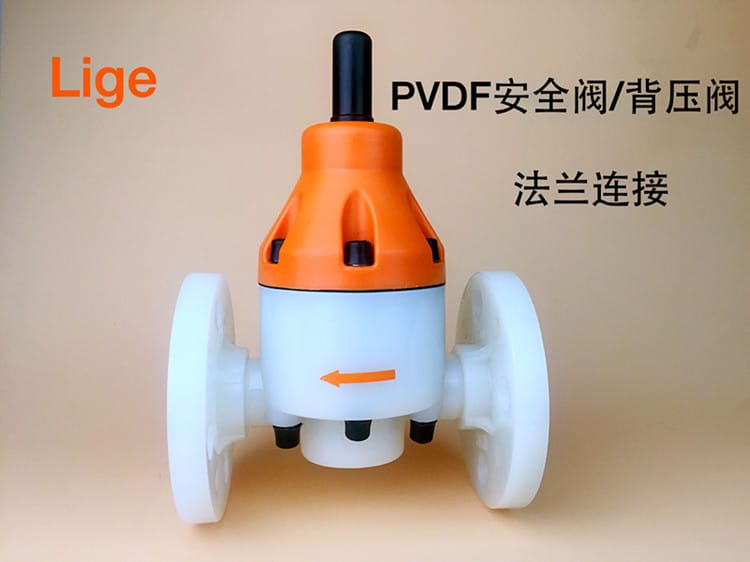

- 連接方式：法蘭連接、絲扣連接、承插粘接、熱熔焊接

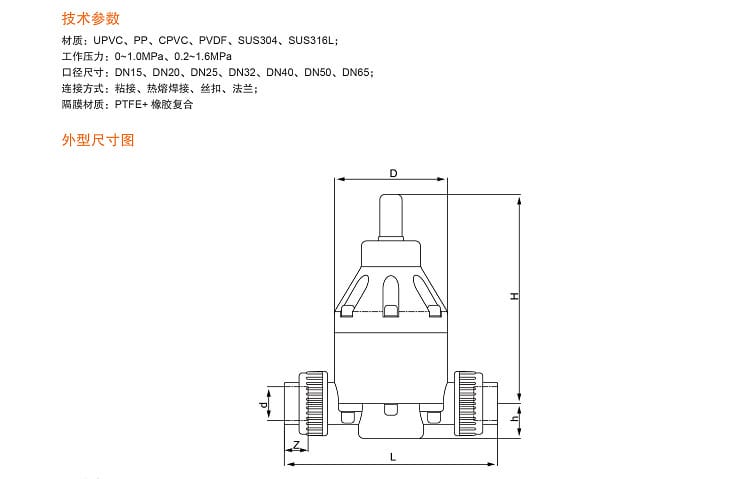

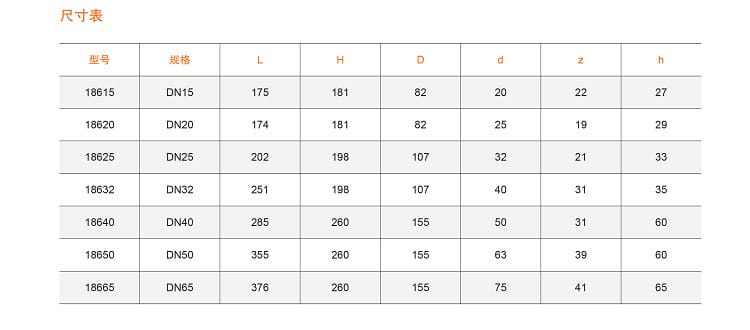

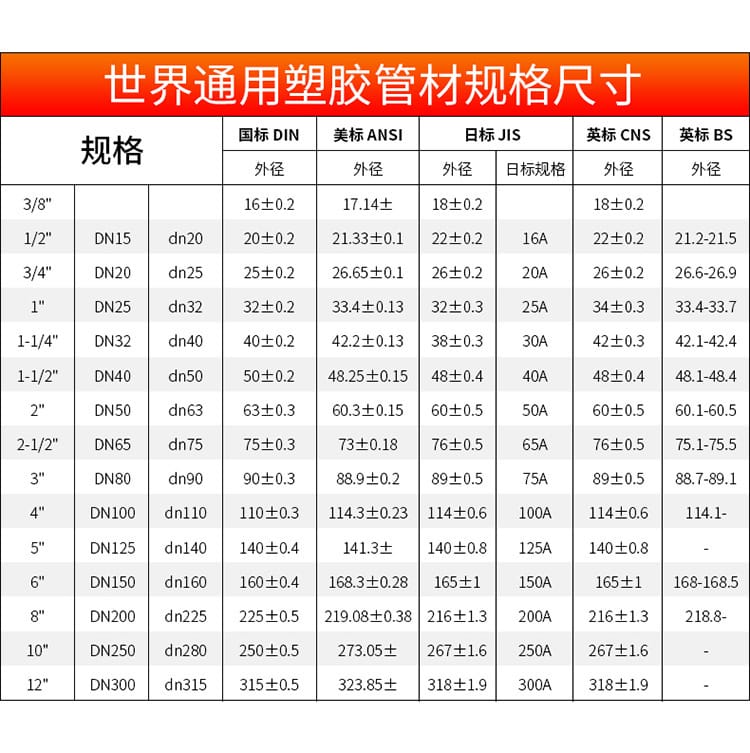

- 型號與尺寸：標準國標尺寸（18615~18665系列），兼容DIN/ANSI/JIS等國際標準管徑，提供完整L/H/D等結構尺寸參數，支持非標定制。
三、 應用行業
本產品廣泛適用于對耐腐蝕性、高純度及壓力穩定性要求嚴苛的工業流體系統，核心應用領域包括：
- 化工與石油化工：酸堿介質輸送、反應釜壓力控制、腐蝕性化學品精準投加。
- 水處理與環保工程：加藥計量系統穩壓、反滲透預處理、廢水中和排放管路。
- 制藥與食品工業：高純度工藝流體控制、CIP/SIP清洗系統、無菌投料與配料管路。
- 冶金與礦業：濕法冶金藥劑添加、礦漿輸送管路穩壓與防虹吸。
- 通用流體機械：氣動/電動隔膜泵、計量泵出口保護及脈沖阻尼配套系統。
四、 安裝條件

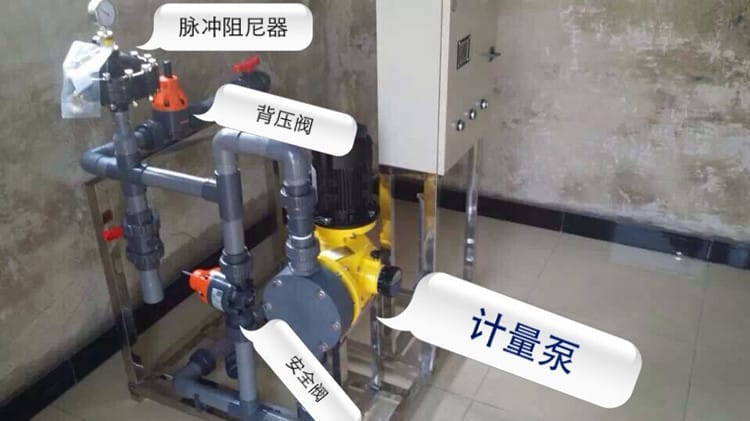

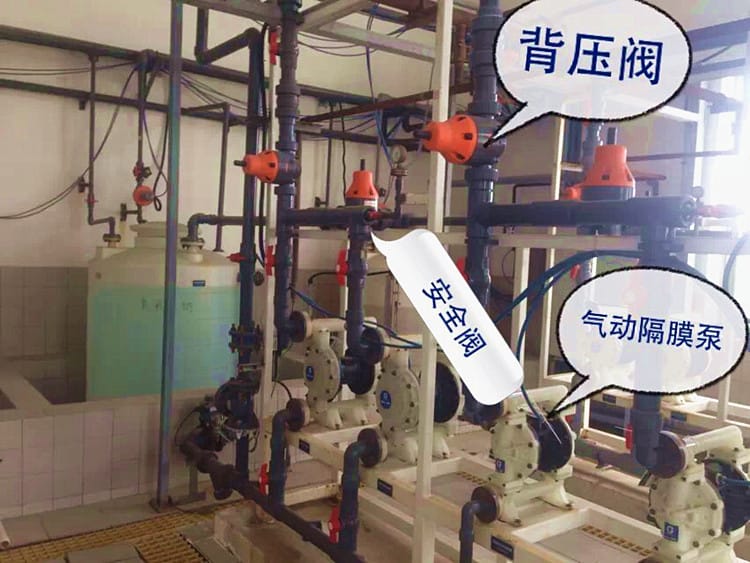

- 位置布局要求：安全閥必須盡量靠近泵出口安裝，且泵與安全閥之間的管段上嚴禁安裝任何截止閥或調節閥，以確保超壓時泄放通道絕對暢通。背壓閥應安裝于計量泵或隔膜泵的正壓排放管路上。

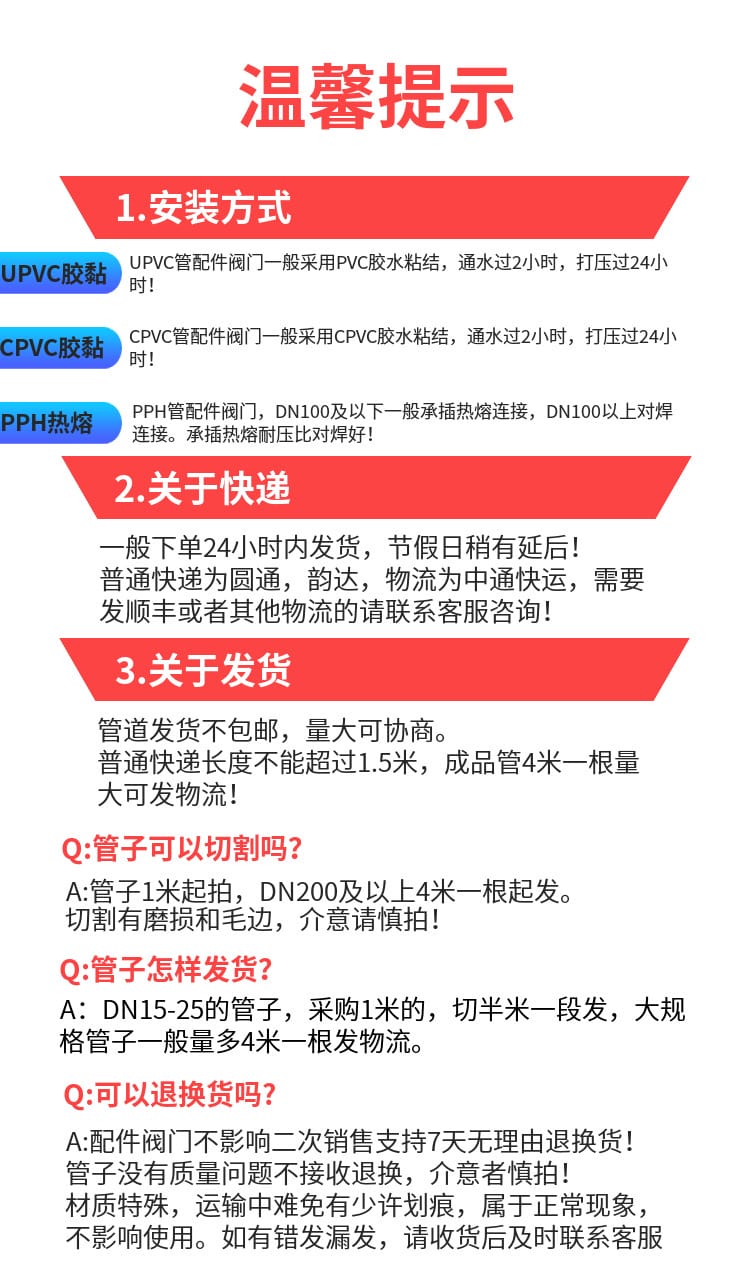

- 連接工藝規范：UPVC/CPVC材質采用專用膠水粘接，施工后需靜置通水2小時，系統打壓測試需滿24小時；PPH材質DN100及以下采用承插熱熔，DN100以上采用對焊熱熔（承插結構耐壓更優）；法蘭/絲扣連接需確保密封墊片完好并按對角線順序均勻緊固。
- 壓力設定調試：安裝完成后需借助管路壓力表進行校準。安全閥泄放壓力通常設定為高于系統正常工作壓力0.1~0.2 MPa；背壓閥根據工藝需求在0~0.6 MPa范圍內調節，確保泵出口至背壓閥段維持恒定背壓，保障計量精度。
五、 注意事項
- 嚴禁超壓設定：安全閥調壓絕對不允許超過泵的最大額定壓力，背壓設定需嚴格匹配系統承壓極限，違規操作可能導致泵體損壞或管路爆裂。
- 規范調試與維護：現場調節壓力時，需先取下調整螺絲保護帽，緩慢旋轉螺絲并實時觀察壓力表變化，調定后務必鎖緊防松并裝回保護帽，防止誤觸或介質滲入腐蝕調節機構。
- 工況匹配建議：不同流體介質對材質的耐溫、耐壓及化學兼容性要求不同，選型前請確認介質特性；強烈建議與脈沖阻尼器配套使用以優化水錘防護效果，延長系統壽命。
- 運輸、驗收與售后：工程塑料及氟塑料管路在長途運輸中可能出現輕微表面劃痕，屬正常物理現象，不影響密封性能與使用壽命；定制切割管材端口可能存在毛邊，安裝前建議打磨處理；標準配件支持7天無理由退換（需不影響二次銷售），管道類無質量問題不予退換；如遇錯發、漏發或運輸破損，請于簽收后及時聯系客服處理。
