美控自力式壓力流量調節閥氣液壓穩壓減壓電動氣動薄膜單座調節閥

核心特點

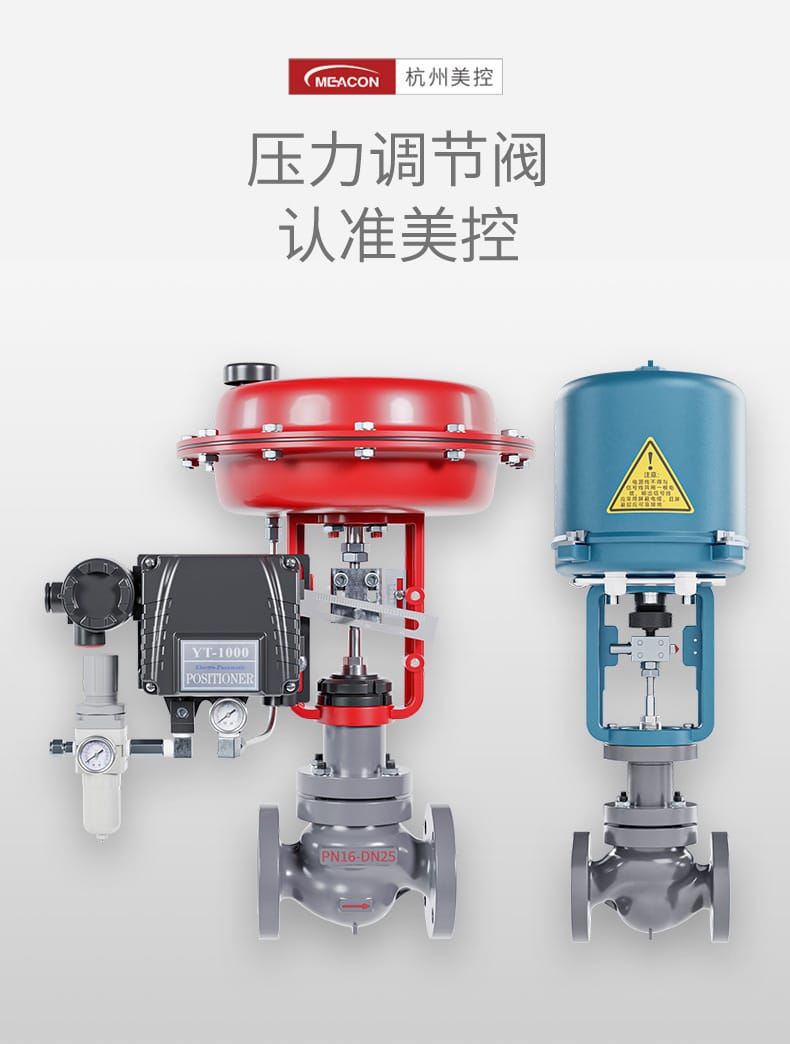

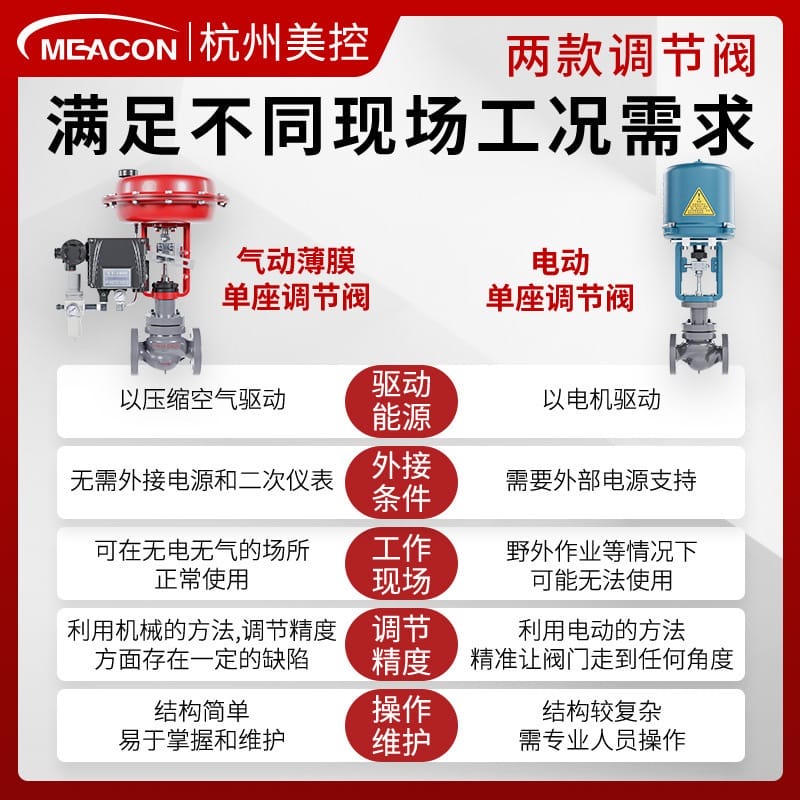

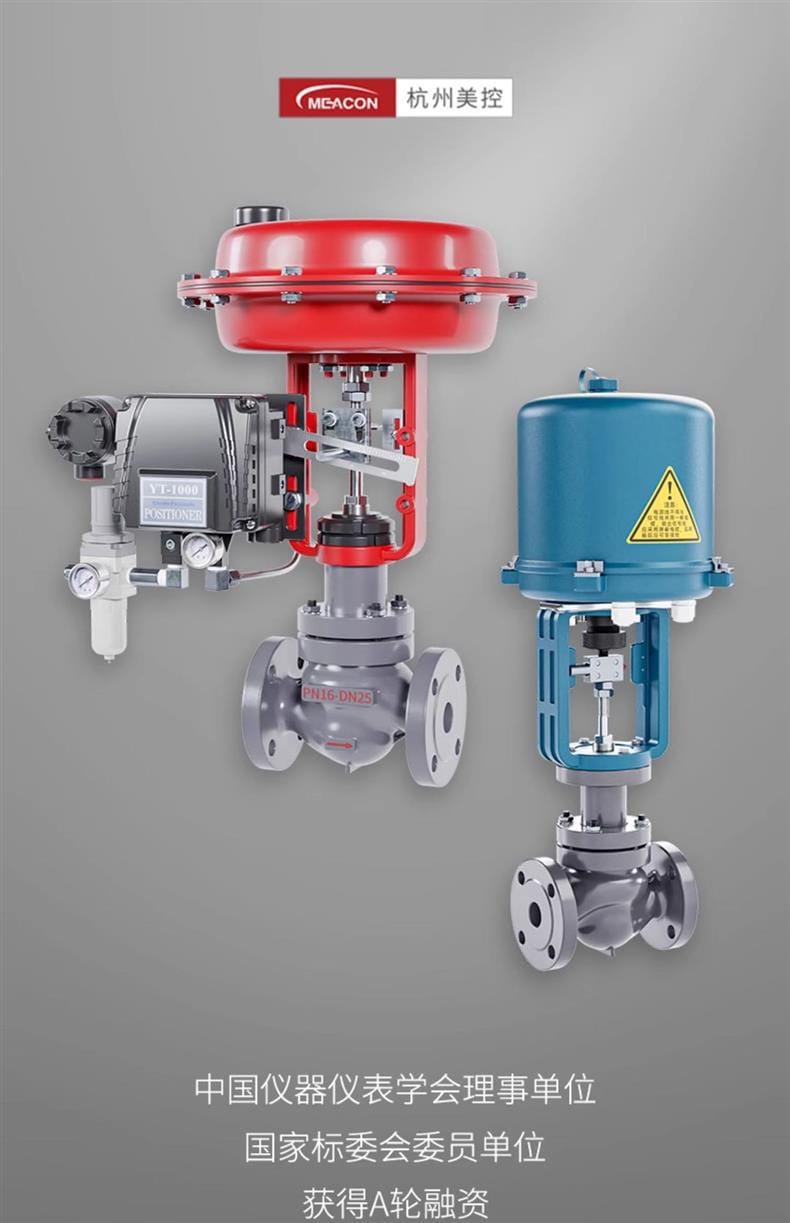

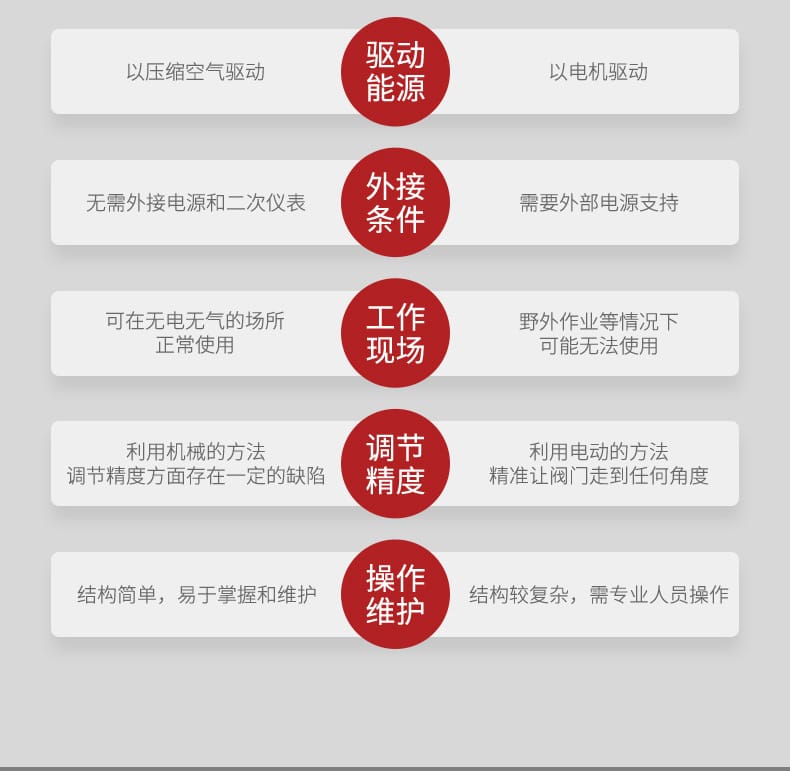

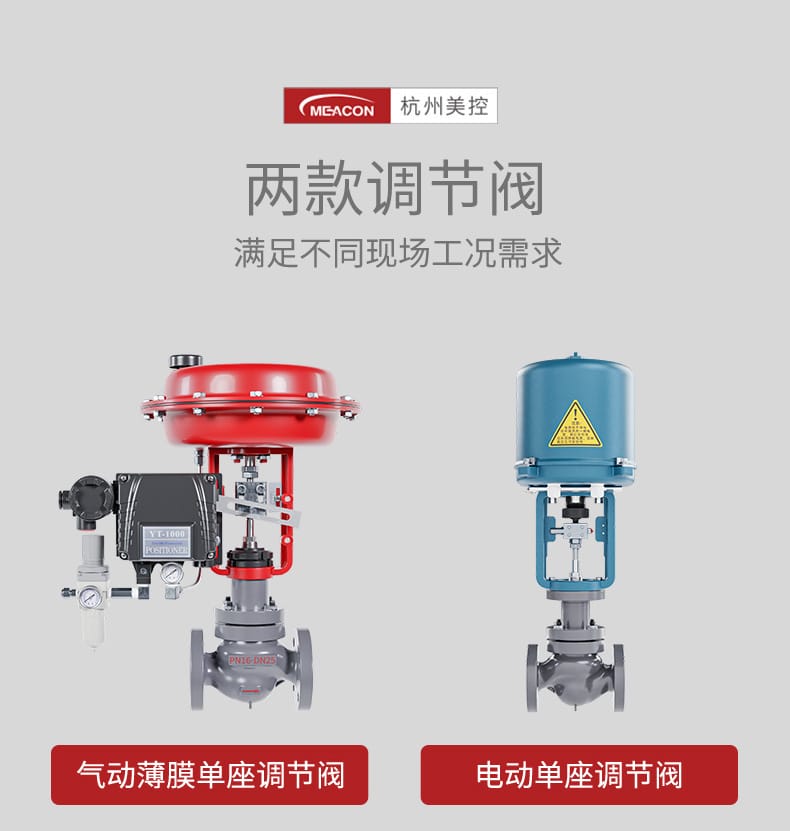

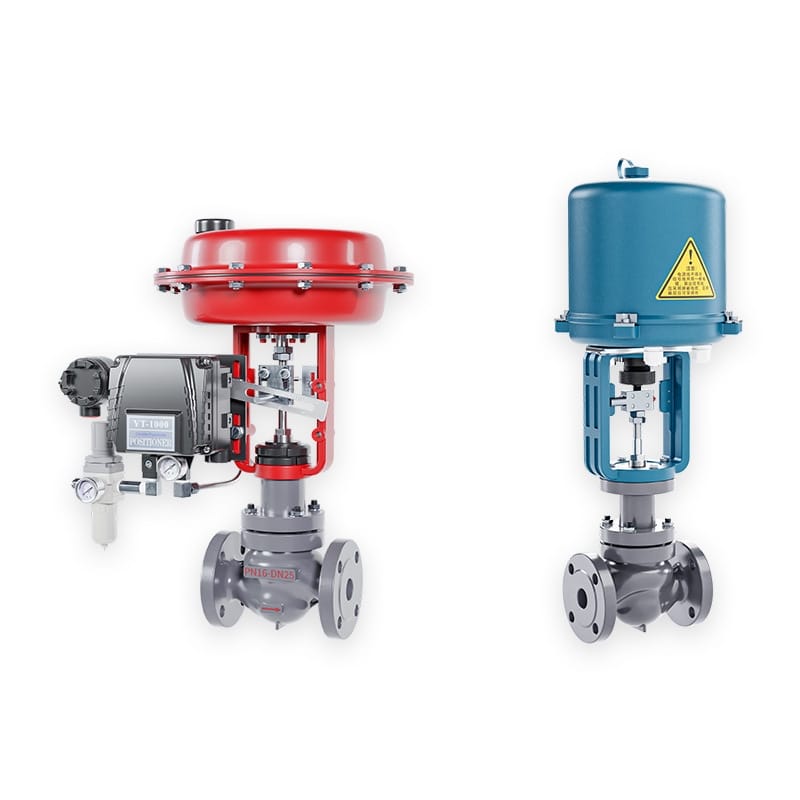

雙類型設計：提供氣動薄膜單座調節閥與電動單座調節閥，滿足不同工況需求。

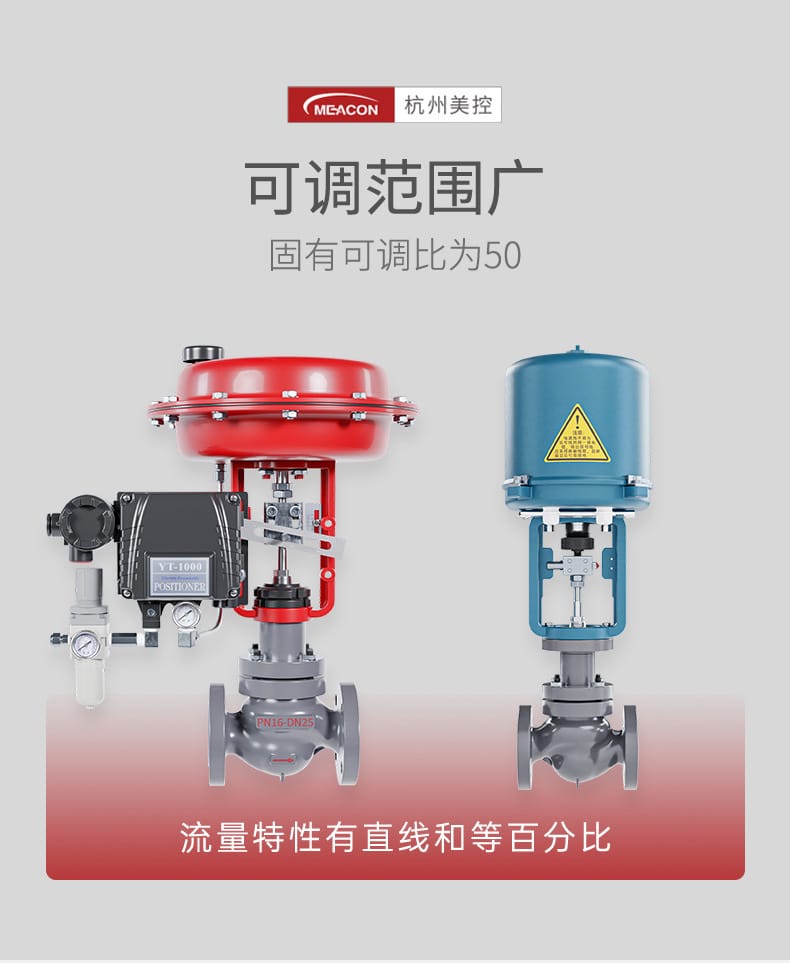

高精度控制：固有可調比高達50，支持直線與等百分比流量特性，調節精準。

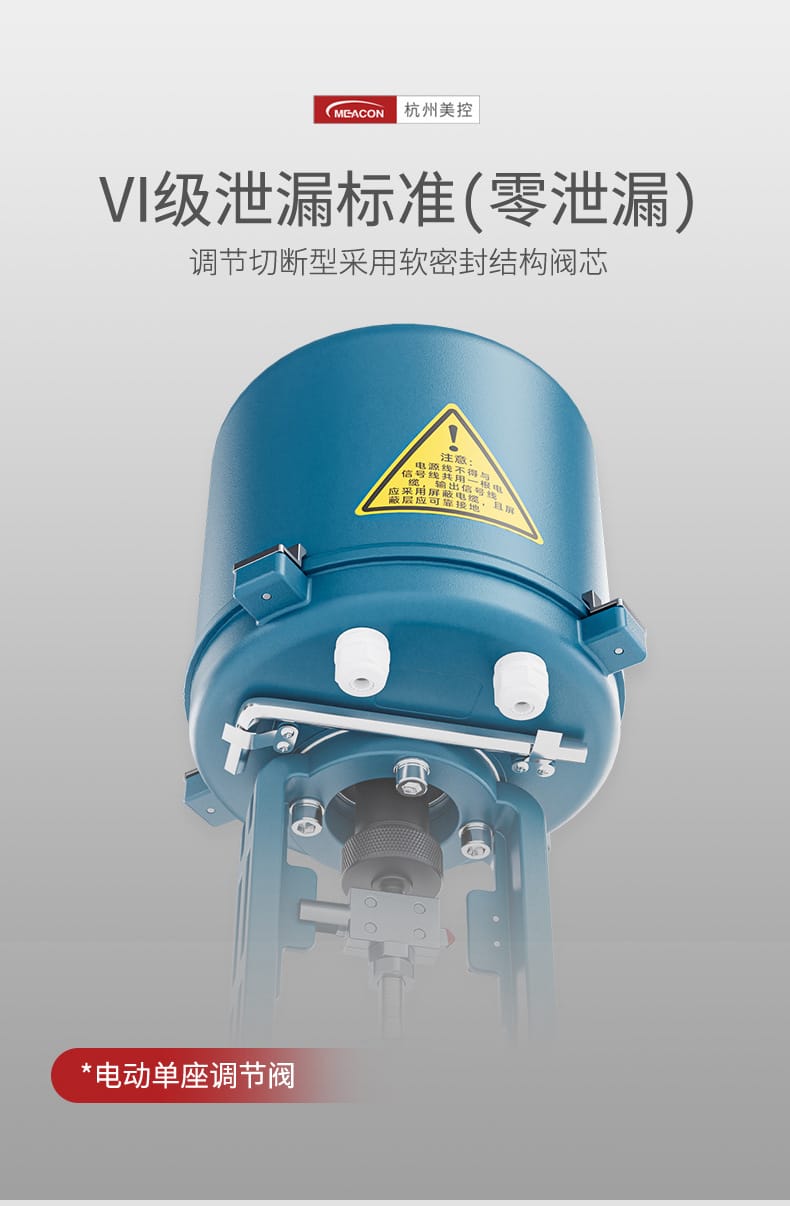

零泄漏標準：采用軟密封結構閥芯，符合Ⅵ級泄漏標準（零泄漏），適用于嚴苛工況。

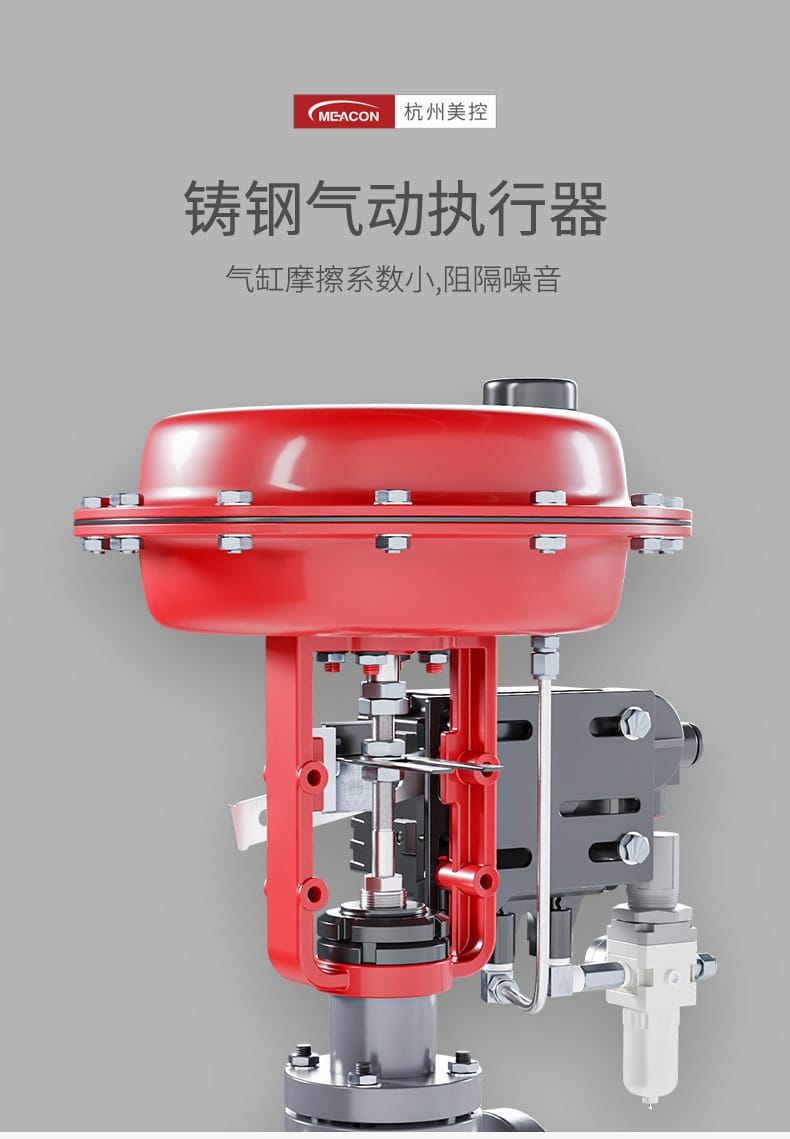

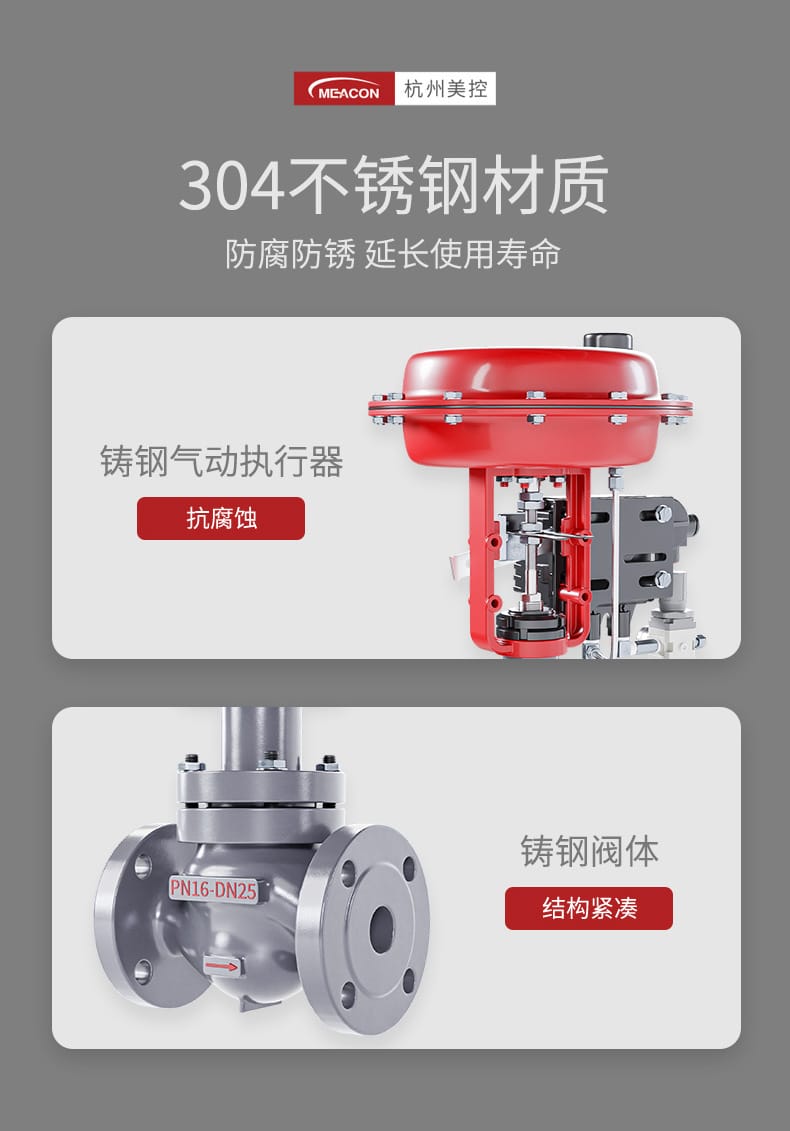

材質可靠：閥體、閥芯采用304不銹鋼，防腐防銹，延長使用壽命；鑄鋼閥體與執行器具備高強度和抗腐蝕性能。

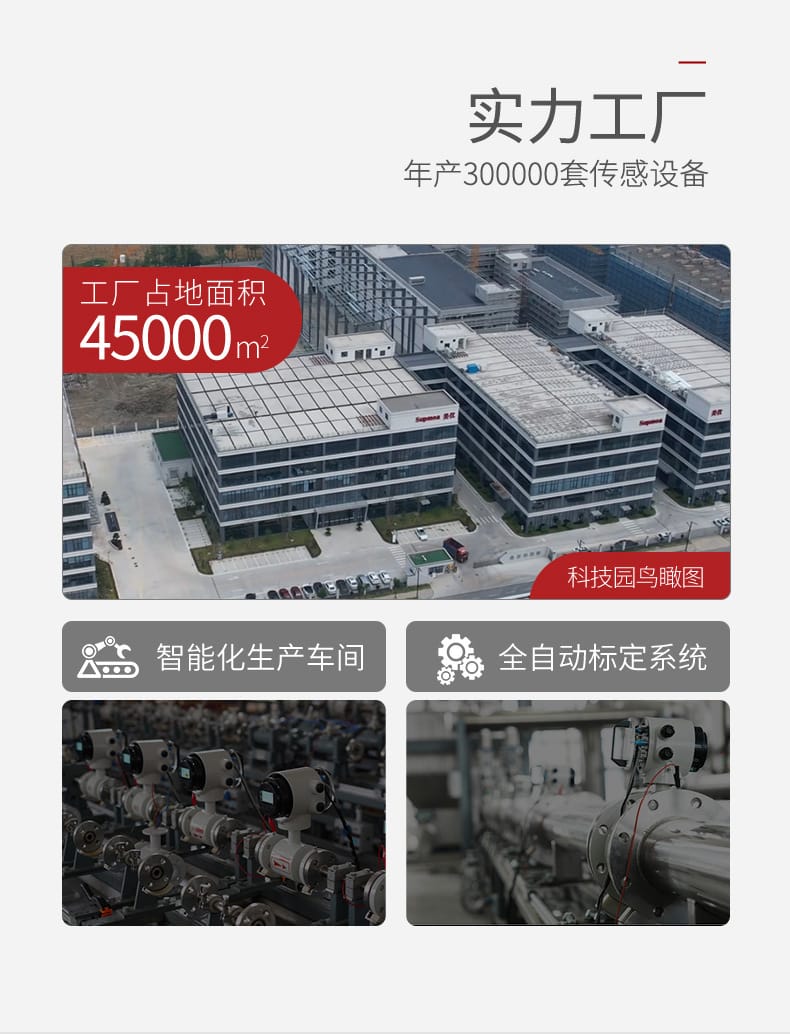

智能化生產：擁有全自動標定系統與智能化生產車間，年產能達30萬套傳感設備，保障產品質量一致性。
廣泛適用性：適用于化工、電力、石油、冶金、輕紡、造紙等多個行業領域。

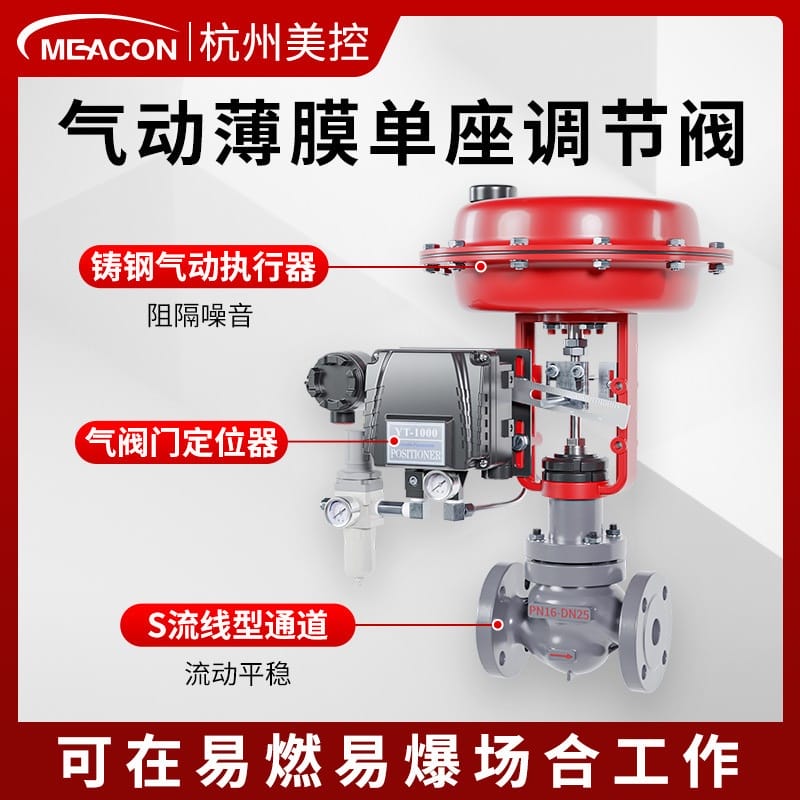

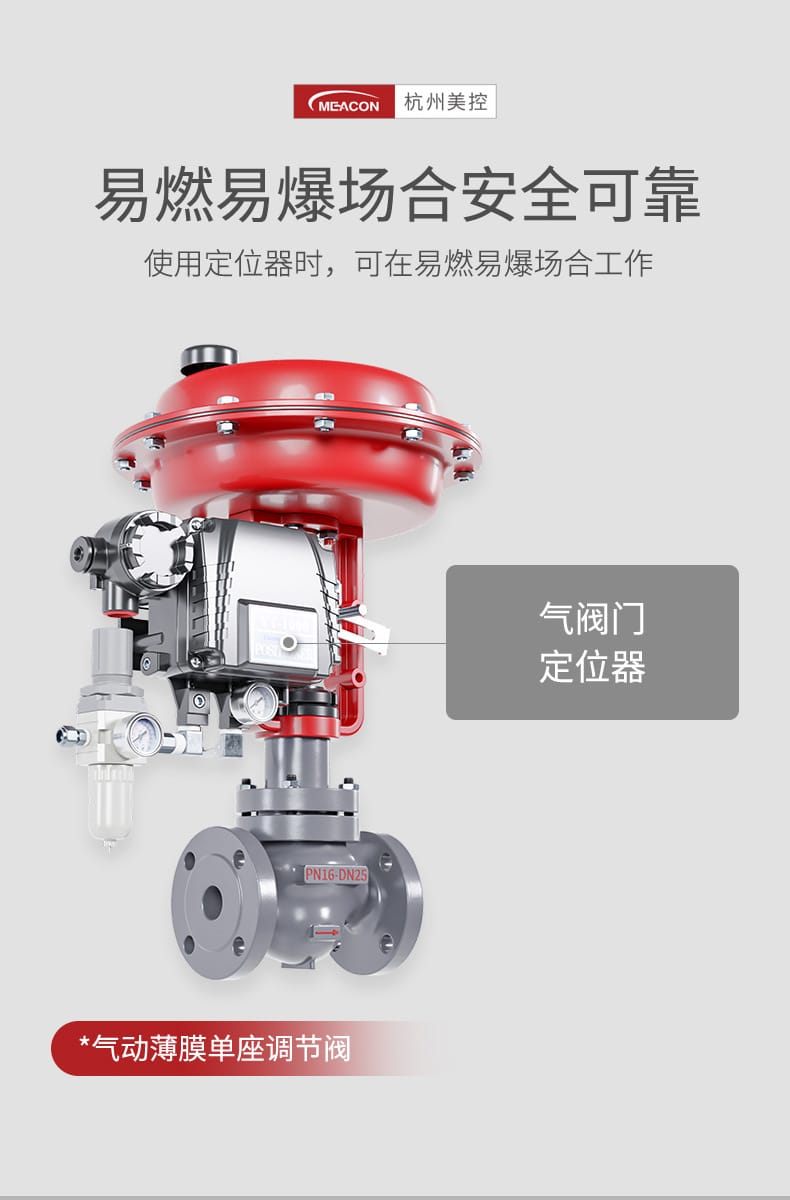

安全可靠：配備定位器后可在易燃易爆環境中安全運行，適合高危場所使用。
服務網絡完善：全國設有30+服務網點，提供上門指導及30天遠程調試支持，支持無理由退換貨。

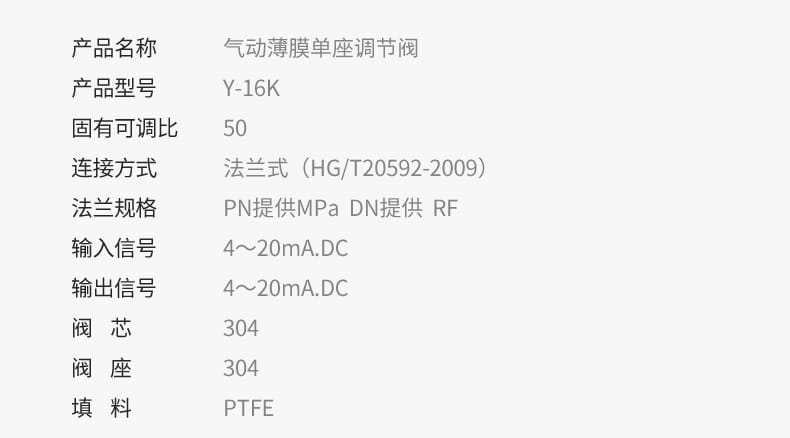

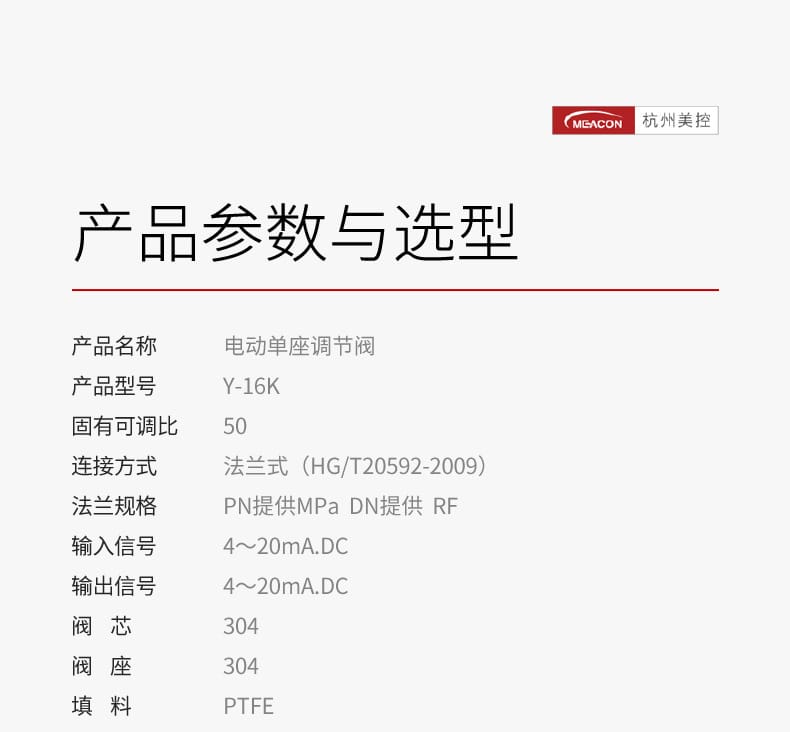

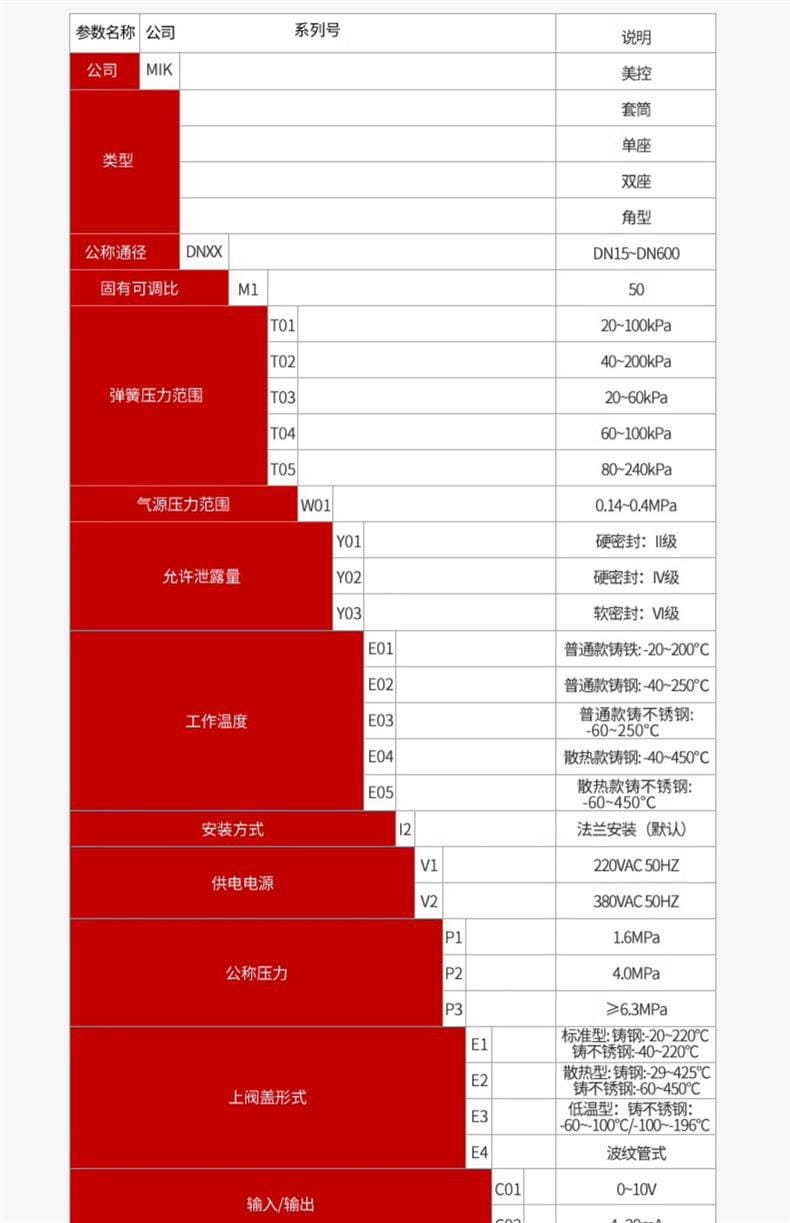

技術參數

通用參數

參數名稱	參數值
品牌	MEACON（杭州美控）

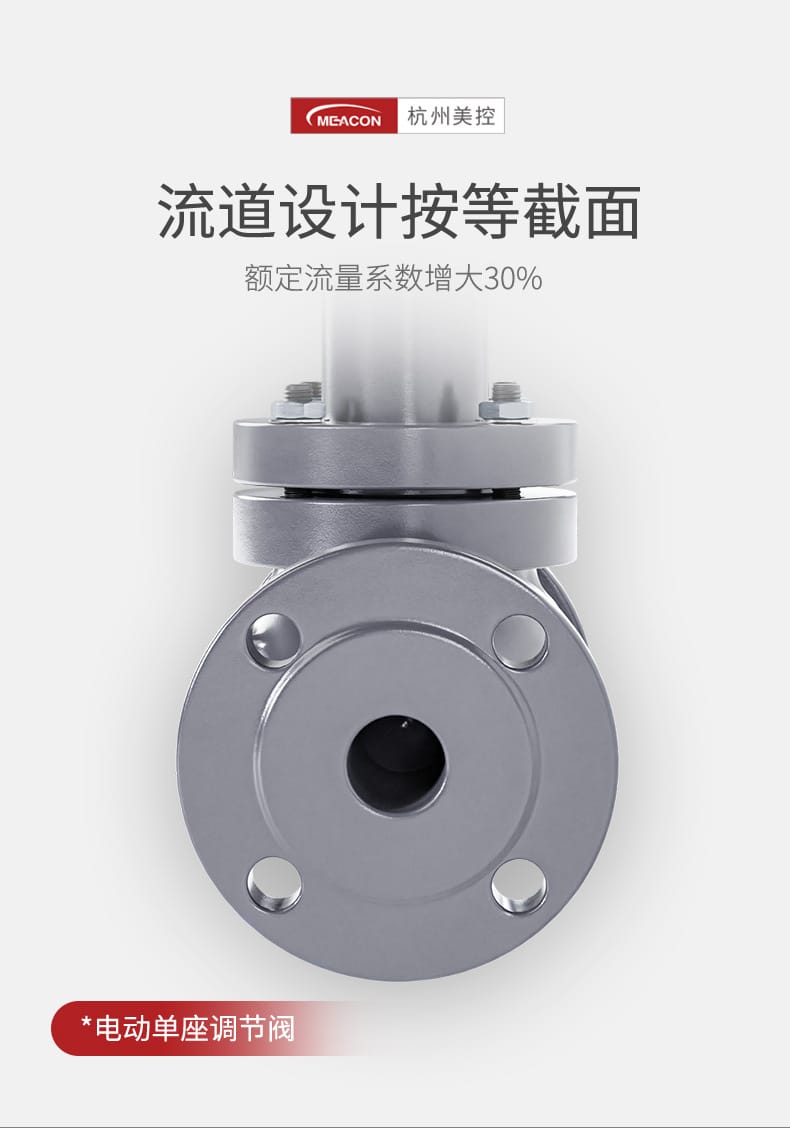

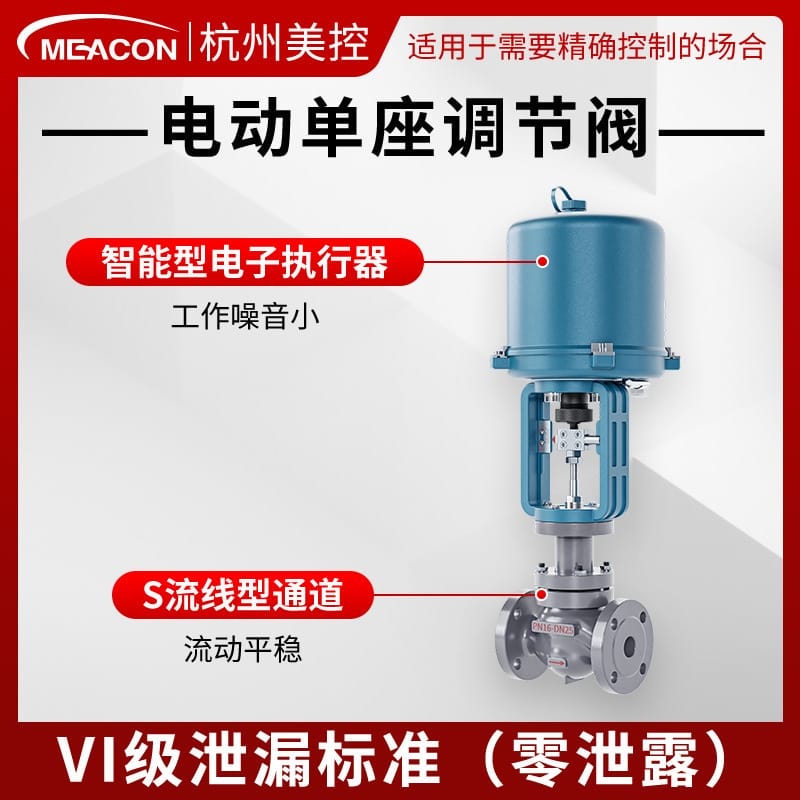

產品名稱	氣動薄膜單座調節閥 / 電動單座調節閥
公稱通徑 DN	DN15 ~ DN600
公稱壓力 PN	1.0MPa、1.6MPa、4.0MPa、≥6.3MPa
連接方式	法蘭式（HG/T20592-2009）
法蘭密封面形式	RF
閥門類型	單座、雙座、套筒、角型
閥體材質	WCB、304、316、316L
閥芯/閥座材質	304不銹鋼
填料	PTFE
流量特性	直線、等百分比
固有可調比	50
允許泄漏量	硬密封：Ⅲ級、Ⅴ級；軟密封：Ⅵ級（零泄漏）
結構長度	符合法蘭標準規定
安裝方式	法蘭安裝（默認）

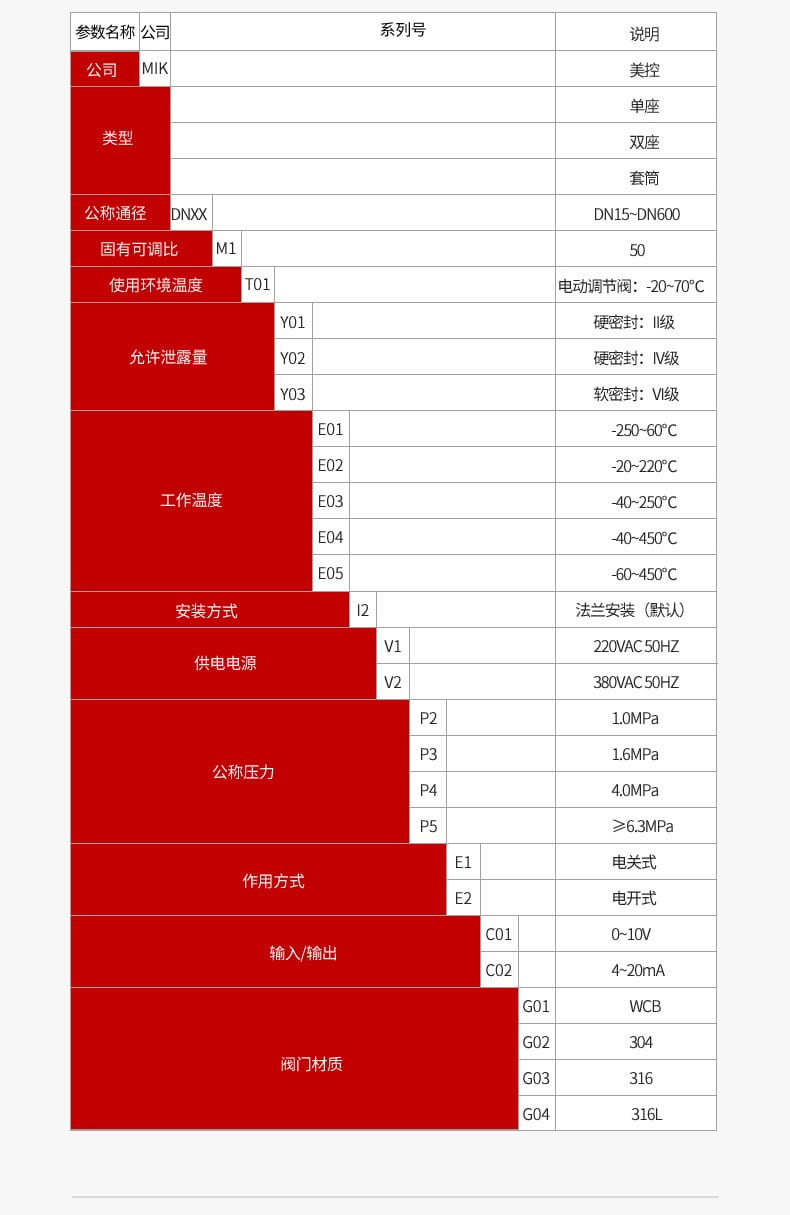

電動單座調節閥專用參數

參數名稱	參數值
驅動方式	電機驅動
輸入信號	4~20mA DC 或 0~10V
輸出信號	4~20mA DC
供電電源	220VAC 50Hz 或 380VAC 50Hz
使用環境溫度	-20℃ ~ +70℃
工作溫度范圍	-250℃ ~ +450℃（根據選型配置）
控制精度	高精度電動執行機構，可精確控制閥門開度

氣動薄膜單座調節閥專用參數

參數名稱	參數值
驅動方式	壓縮空氣驅動
彈簧壓力范圍	20~100kPa、40~200kPa、20~60kPa、60~100kPa、80~240kPa
氣源壓力范圍	0.14 ~ 0.4 MPa
上閥蓋形式	標準型、散熱型、低溫型、波紋管式
工作溫度范圍（上閥蓋）

應用行業

安裝條件

安裝位置：應安裝在便于操作、維護且通風良好的場所，避免劇烈振動。
管道清潔：安裝前需確保管道內部無焊渣、鐵屑、泥沙等雜質，防止損傷閥芯或堵塞流道。

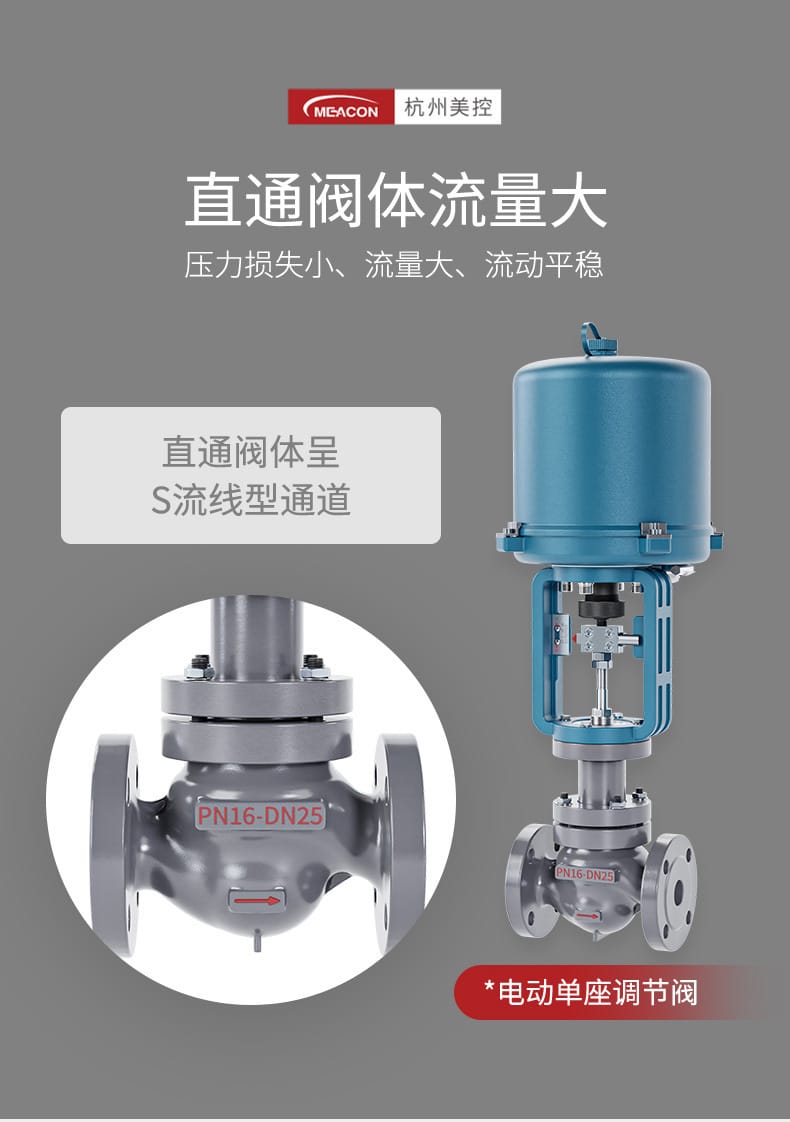

流向要求：直通閥體呈S型流線設計，注意介質流動方向與閥門標識一致（通常低進高出）。
支撐要求：大口徑閥門應設置獨立支架，避免管道應力影響閥門正常工作。
電氣連接：電動型需按規范接入電源與控制信號線，推薦使用屏蔽電纜，屏蔽層可靠接地。
氣源處理：氣動型需配備潔凈、干燥的壓縮空氣，建議加裝過濾減壓閥以提高穩定性。
環境要求：避免長期暴露于強腐蝕性氣體或潮濕環境中，室外安裝需采取防護措施。

注意事項

電纜屏蔽：電動調節閥接線時必須使用屏蔽電纜，屏蔽層應在控制柜端單點接地，防止干擾導致誤動作。
嚴禁帶壓拆卸：維修或更換前必須切斷上下游介質壓力，釋放閥內殘余壓力后再進行操作。
定期維護：建議每6個月檢查填料密封性、執行機構動作靈活性及緊固件松動情況。
避免超限運行：不得超出銘牌標注的壓力、溫度和流量范圍使用，以免造成設備損壞或安全事故。
防凍措施：寒冷地區冬季運行時，若介質易凍結，應采取保溫或伴熱措施。
易燃易爆環境：在危險區域使用時，須配套防爆型定位器并符合相關防爆認證要求（如CE、Ex認證）。
非專業人員勿拆解：結構較復雜，尤其是電動型號，需由專業技術人員進行調試與維護。
儲存條件：長期存放應置于干燥通風庫房，兩端法蘭封閉保護，防止灰塵進入。

資質認證：產品通過ISO9001質量管理體系認證、歐盟CE認證，并由TüV萊茵技術監督服務（廣東）有限公司檢測認證，證書編號OP170412H5AU004，符合國際標準SPE-PE GB/T19001-2016。
