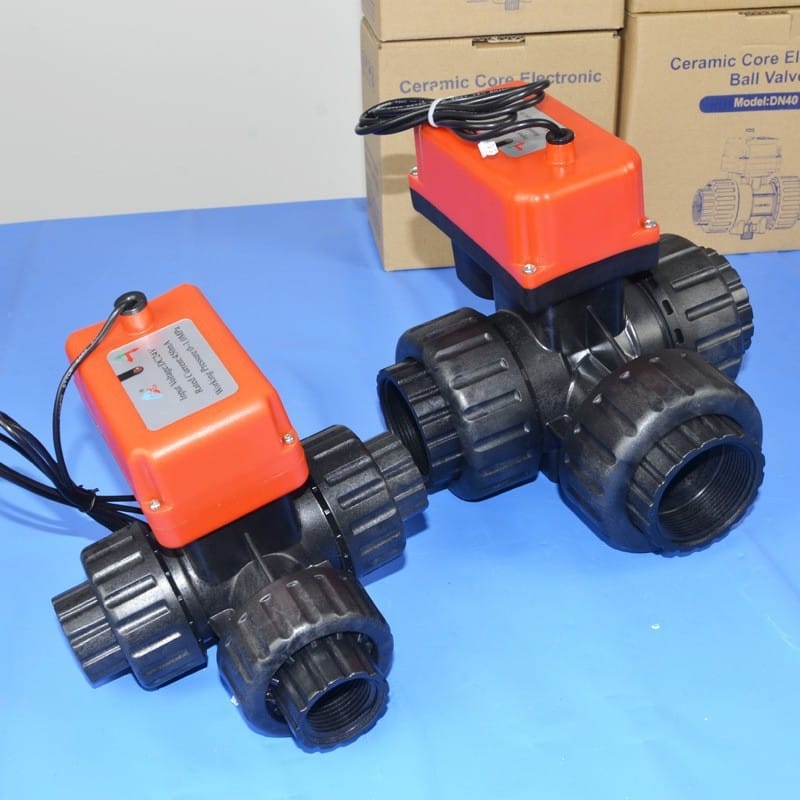

潤新電動塑料三通球閥（陶瓷芯）產品說明書

一、產品概述

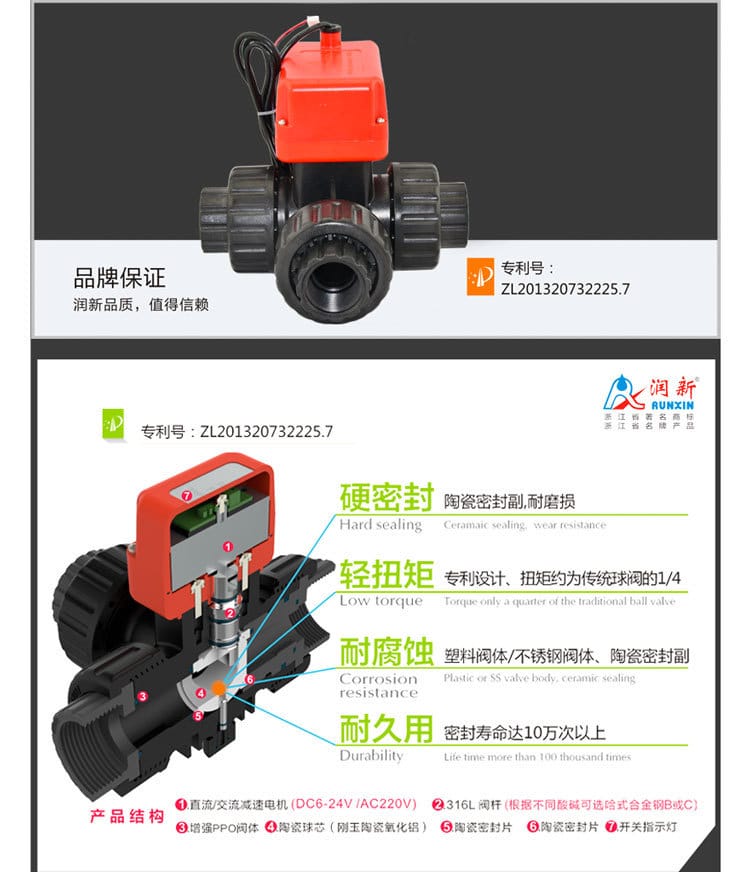

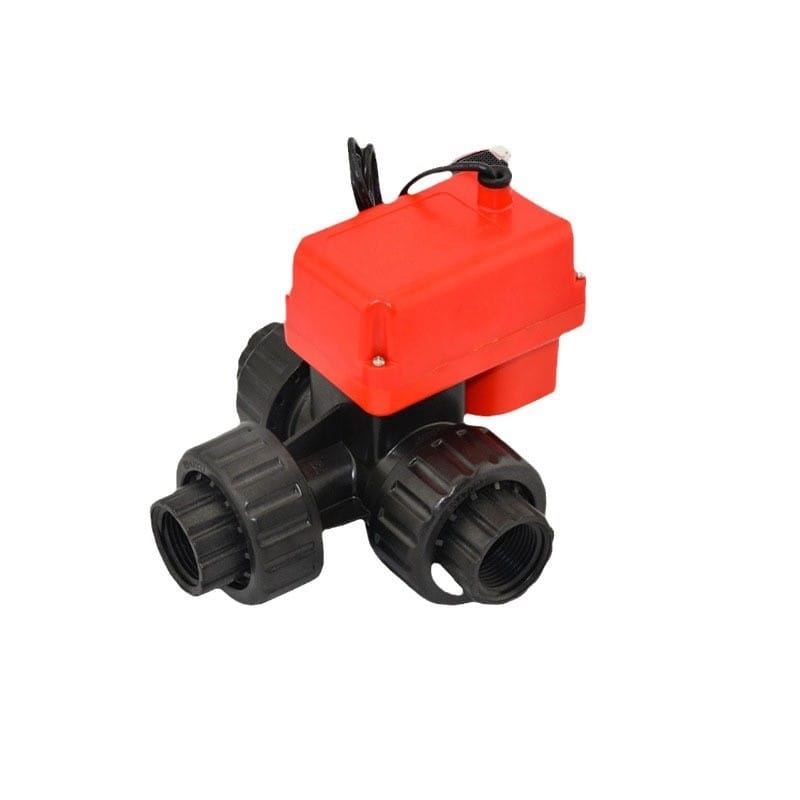

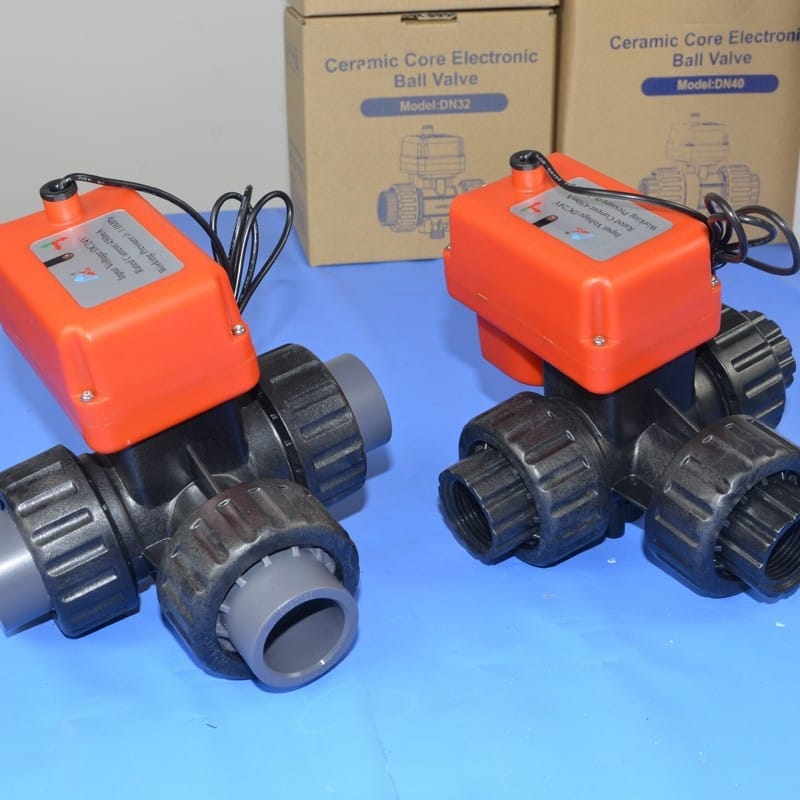

潤新電動塑料三通球閥采用高性能氧化鋁陶瓷芯，具備高硬度、耐磨損、耐腐蝕及優良密封性。產品支持 DC12V/24V 及 AC220V 電壓，提供 L 型流道控制，廣泛應用于水處理、化工、醫療等特殊流體場合。專利號：ZL201320732225.7。

二、核心特點

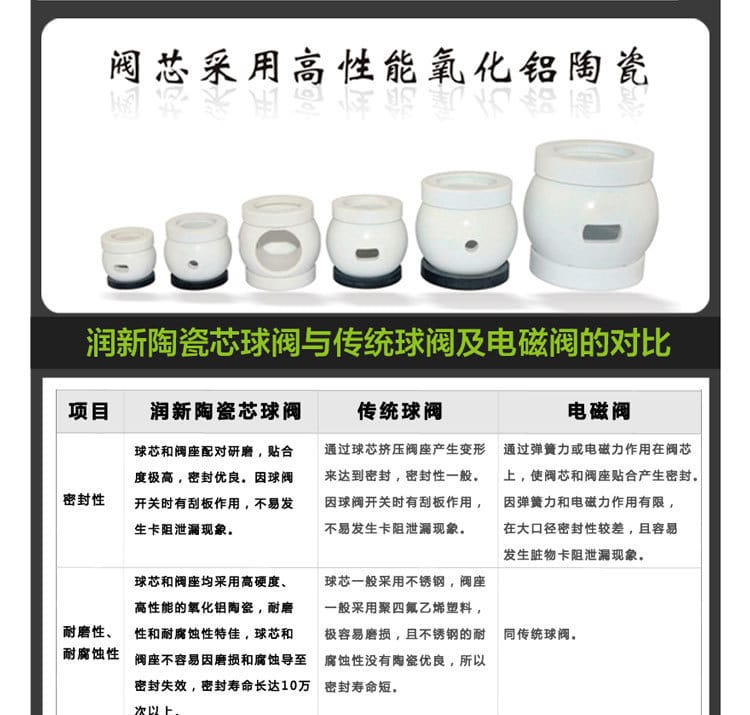

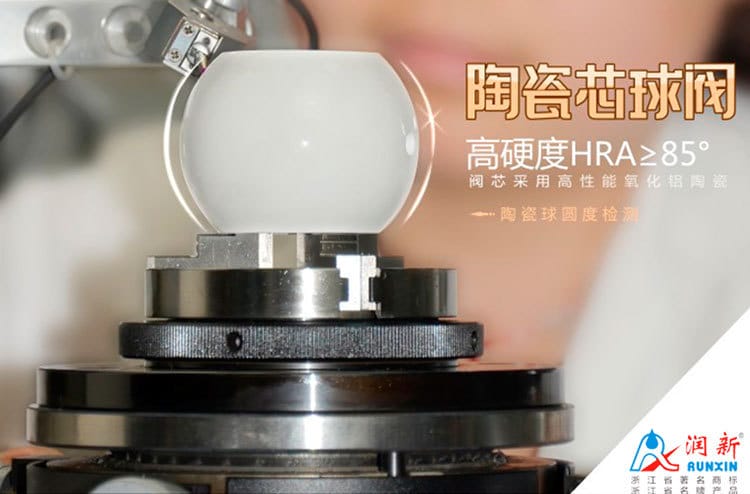

陶瓷芯技術：閥芯采用高性能氧化鋁陶瓷，硬度 HRA≥85°，圓度檢測嚴格，耐磨耐腐蝕。
超長壽命：密封壽命達 10 萬次以上，遠超傳統球閥。

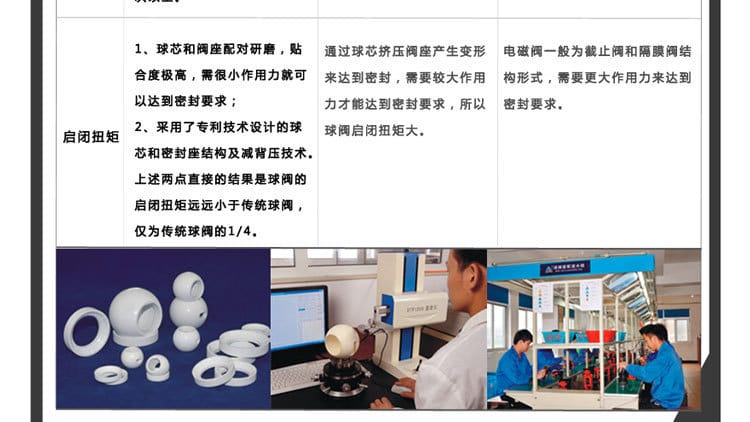

低扭矩設計：專利設計使啟閉扭矩僅為傳統球閥的 1/4，降低電機負荷。
優良密封：硬密封陶瓷密封副，配對研磨，貼合度極高，不易卡阻泄漏。
材質優良：閥體采用增強 PPO（耐酸堿），閥桿默認 316L（可選哈氏合金），防水等級 IP65。
功能多樣：支持二線、三線控制，可選帶開關位置反饋功能，支持?jǐn)嚯姀?fù)位。

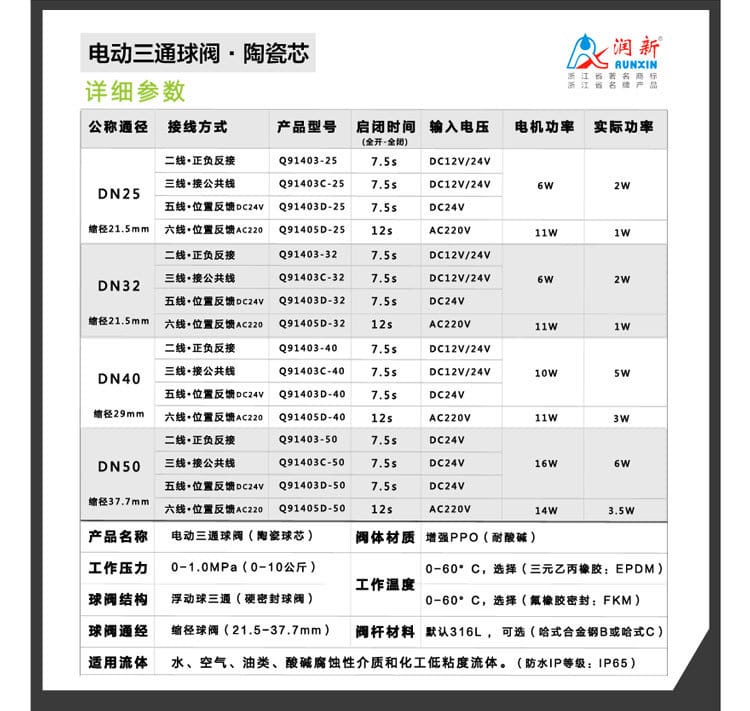

三、技術參數

參數項目	規格指標

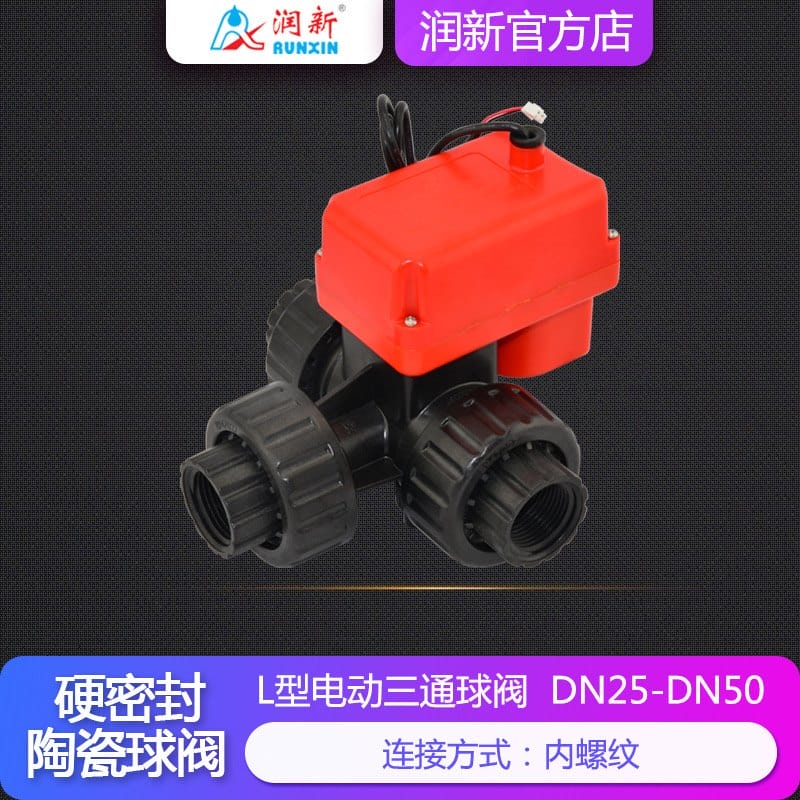

公稱通徑	DN25 (縮徑 21.5mm)、DN32、DN40 (縮徑 29mm)、DN50 (縮徑 37.7mm)
工作壓力	0-1.0 MPa (0-10 公斤)
工作溫度	0-60°C (密封材料可選 EPDM 或 FKM)
輸入電壓	直流 DC12V/24V，交流 AC220V
啟閉時間	7.5 秒 (DC12V/24V)，12 秒 (AC220V)
電機功率	6W - 16W (視型號而定)
閥體材質	增強 PPO (耐酸堿)
閥桿材質	默認 316L，可選哈氏合金 B 或 C
防護等級	IP65

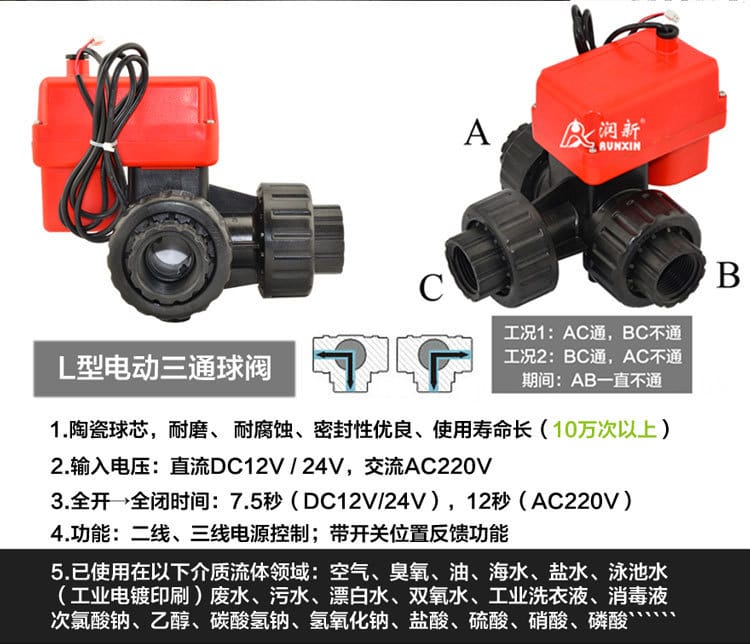

流道形式	L 型三通 (AC 通 BC 不通或 BC 通 AC 不通，AB 一直不通)

型號示例：

二線控制：Q91403 系列 (DC12/24V)
三線控制：Q91403C 系列 (DC12/24V)
五線反饋：Q91403D 系列 (DC24V，帶位置反饋)
六線反饋：Q91405D 系列 (AC220V，帶位置反饋)

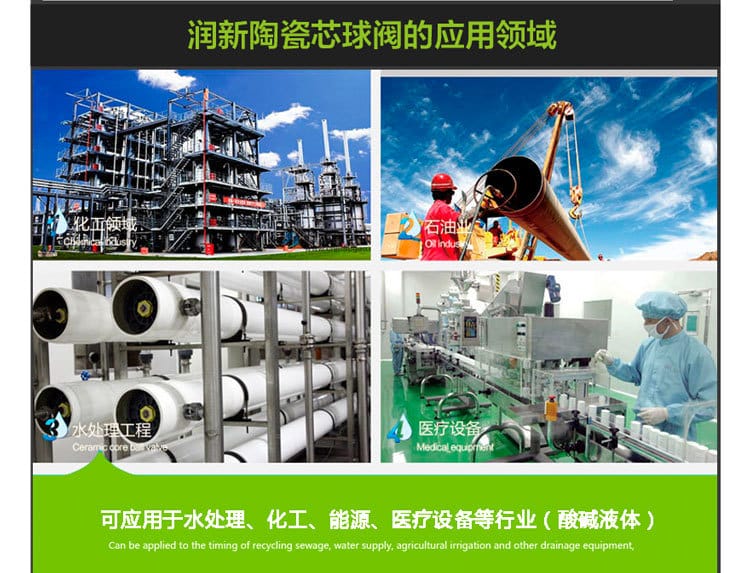

四、應用行業與介質

1. 適用行業

水處理工程：超純水系統、泳池水、污水回收、供水系統。
化工領域：酸堿液體輸送、電鍍廢水處理、工業印刷。
其他行業：能源、醫療設備、農業灌溉、學校浴場節水系統、洗衣房分配器。

2. 適用流體

空氣、臭氧、油、海水、鹽水、漂白水、雙氧水、工業洗衣液、消毒液（次氯酸鈉）、乙醇、碳酸氫鈉、氫氧化鈉、鹽酸、硫酸、硝酸、磷酸及化工低粘度流體。

五、安裝與接線條件

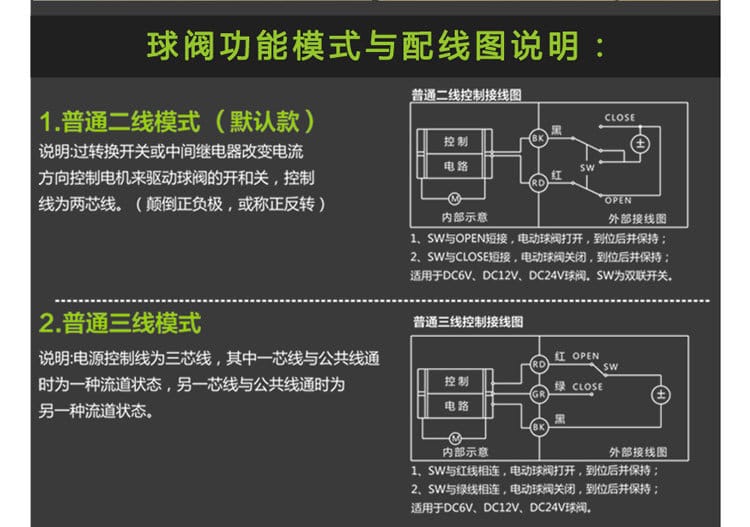

1. 控制模式

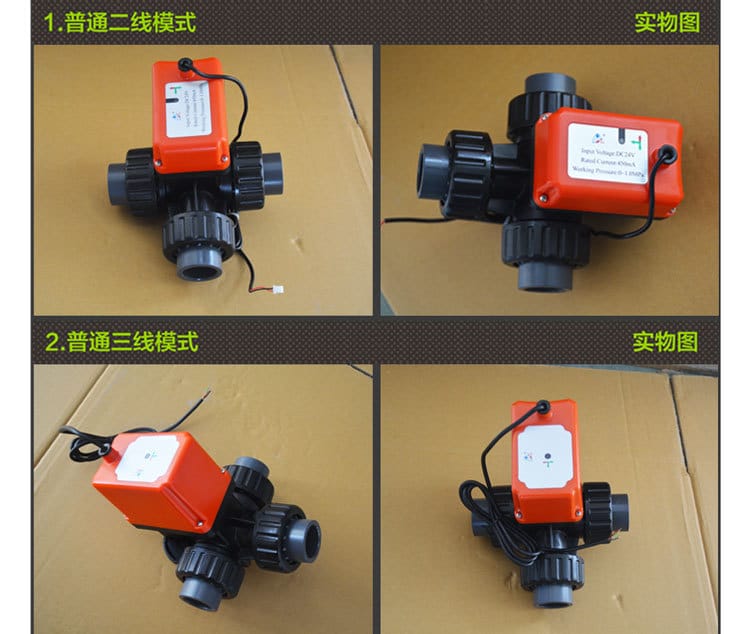

普通二線模式：通過轉換開關或中間繼電器改變電流方向控制開關（正反轉）。適用于 DC6V/12V/24V。
普通三線模式：電源控制線為三芯線（公共線 + 開 + 關）。適用于 DC6V/12V/24V。

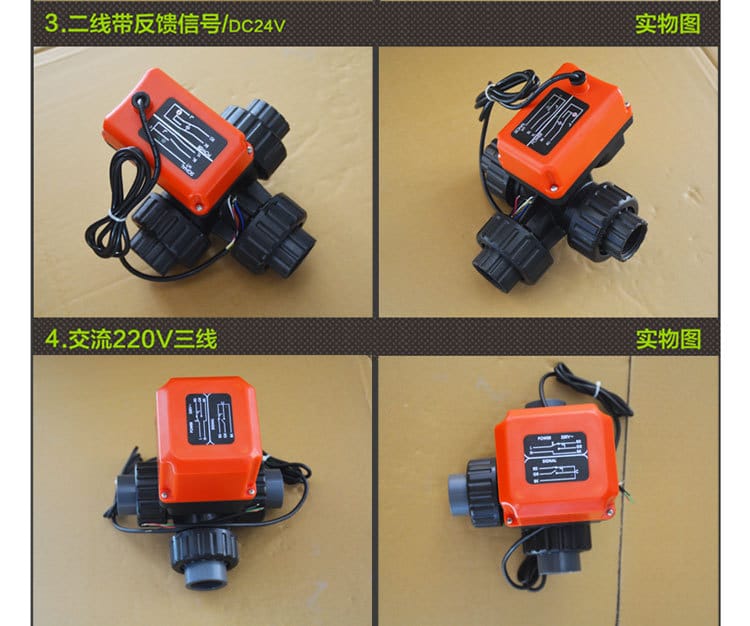

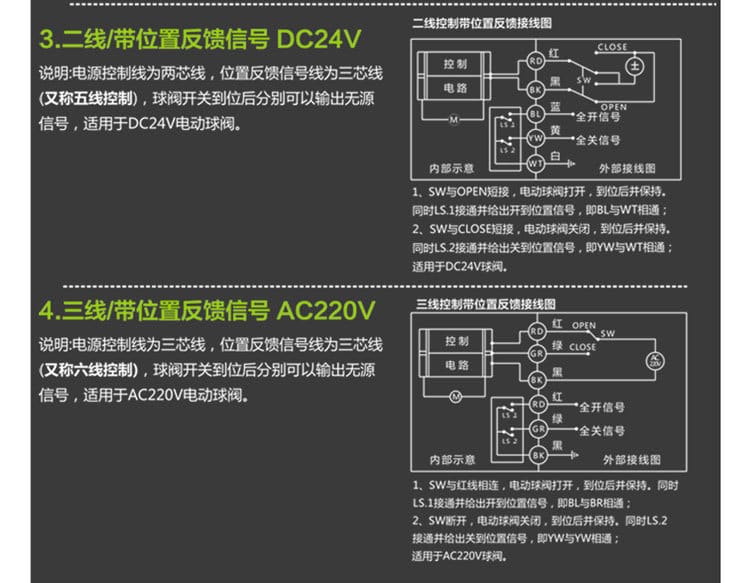

帶位置反饋模式：
- 五線 (DC24V)：二線控制 + 三線反饋信號（全開/全關無源信號）。
- 六線 (AC220V)：三線控制 + 三線反饋信號（全開/全關無源信號）。
