潤新小型電動塑料球閥 (陶瓷芯) 產品詳解

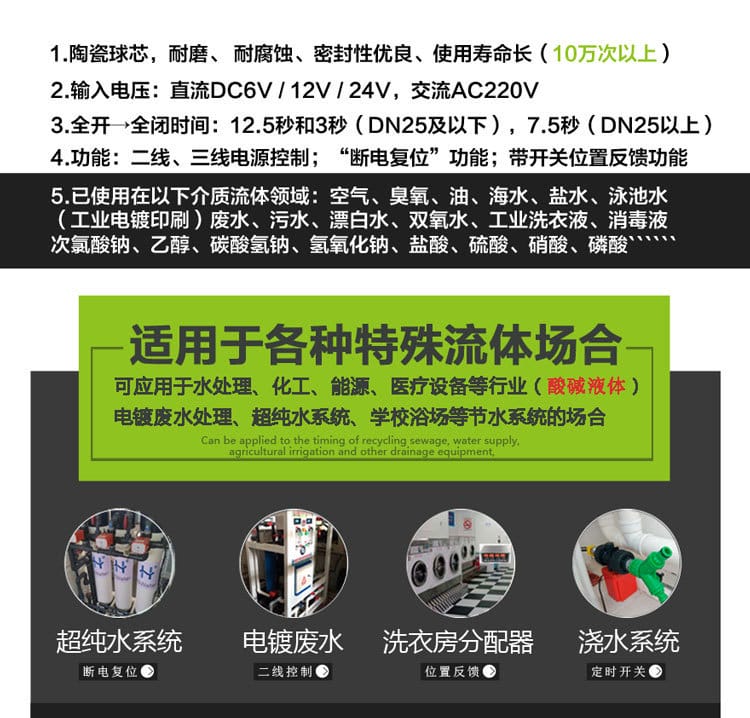

1. 核心特點

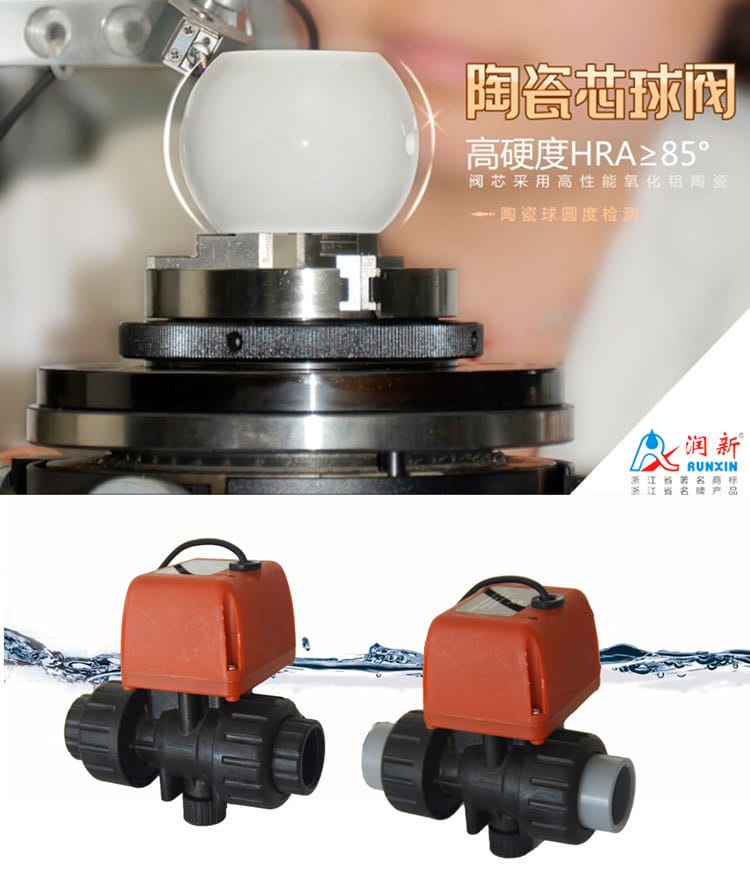

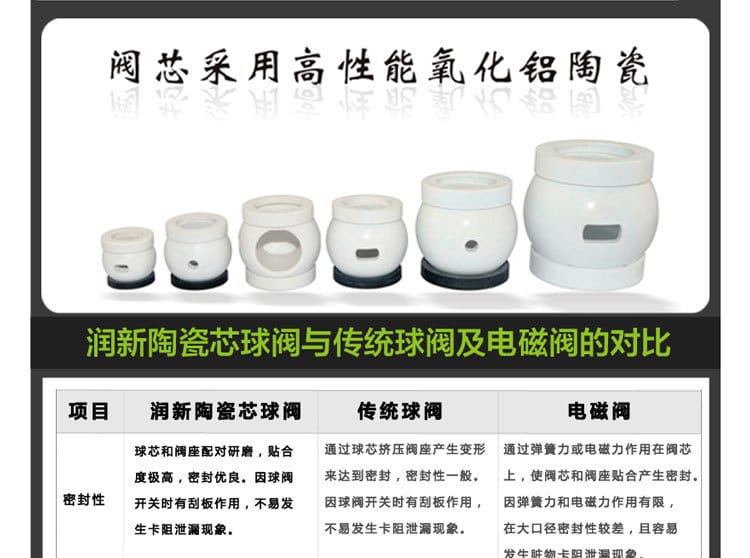

- 陶瓷芯設計：閥芯采用高性能氧化鋁陶瓷，硬度 HRA≥85°，耐磨耐腐蝕。
- 超長壽命：密封壽命達 10 萬次以上，遠超傳統球閥。

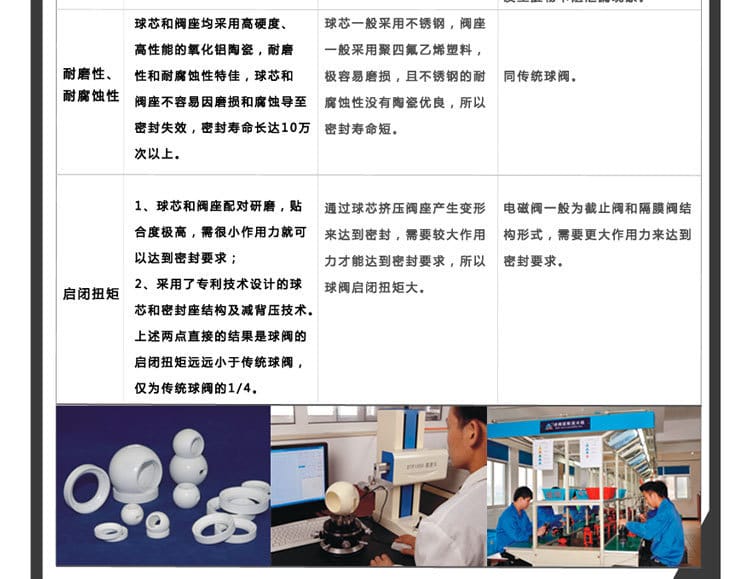

- 低扭矩運行：專利設計，啟閉扭矩約為傳統球閥的 1/4，節能高效。
- 優良密封性：球芯和閥座配對研磨，貼合度極高，不易卡阻泄漏。

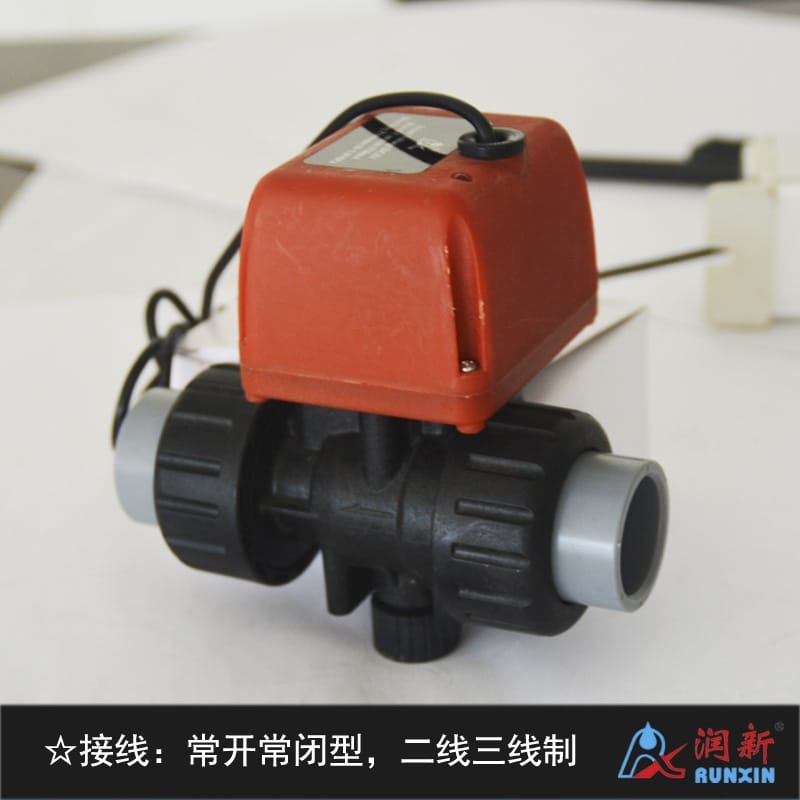

- 多功能控制：支持二線、三線、斷電復位及位置反饋等多種控制模式。

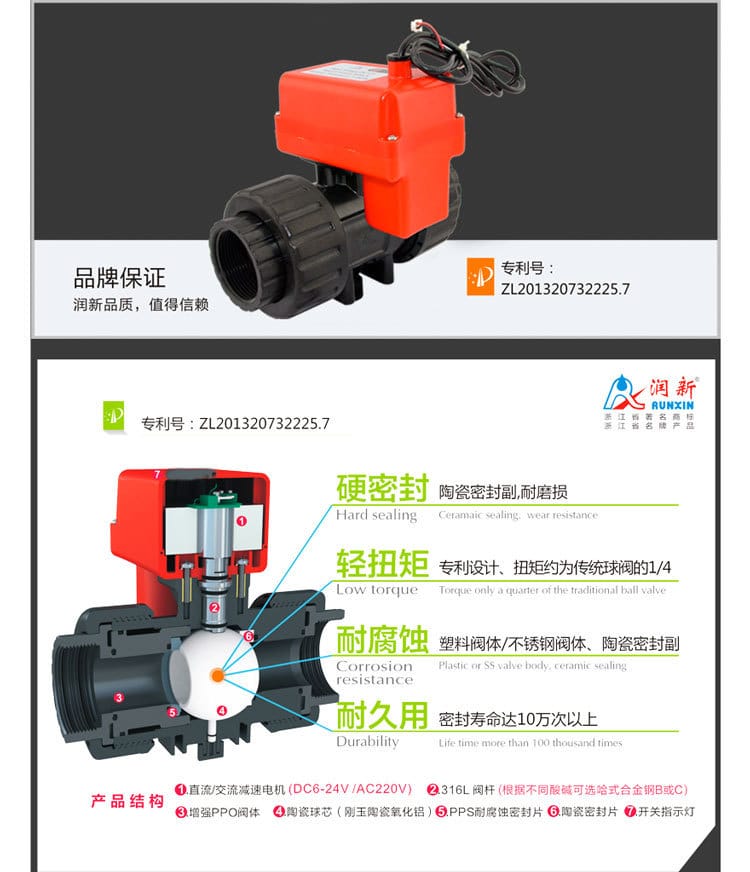

- 品牌保證：潤新 RUNXIN 專利產品 (專利號：ZL201320732225.7)。

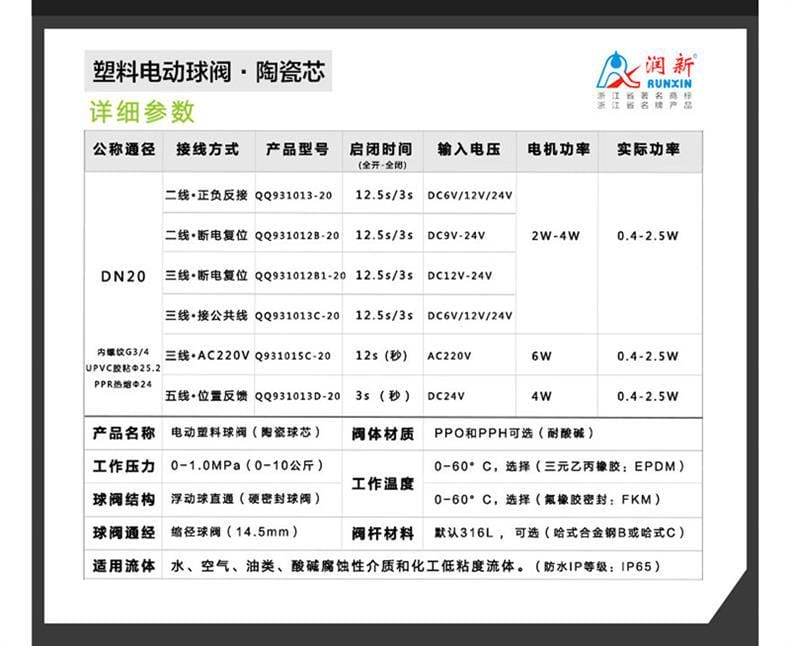

2. 技術參數
| 參數項 |
規格指標 |
| 公稱通徑 |
DN20 (6 分) |
| 工作壓力 |
0-1.0MPa (0-10 公斤) |
| 工作溫度 |
0-60°C (密封材質可選 EPDM 或 FKM) |
| 輸入電壓 |

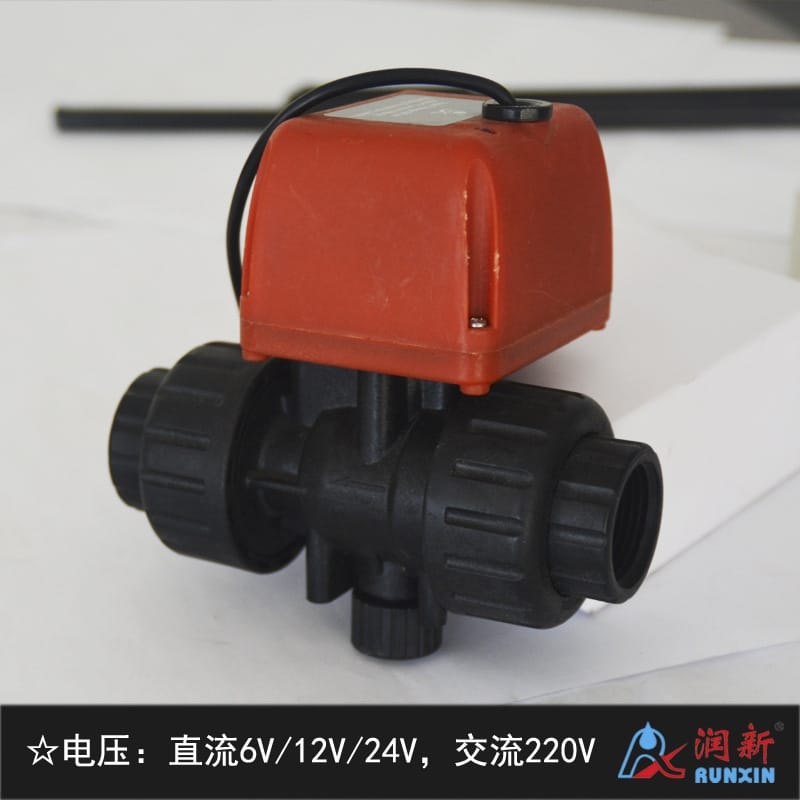

DC 6V/12V/24V 或 AC 220V |
| 防護等級 |
IP65 |
| 閥體材質 |
PPO 和 PPH 可選 (耐酸堿) |
| 閥桿材料 |
默認 316L，可選哈式合金鋼 B 或 C |
| 啟閉時間 |
3 秒 / 7.5 秒 / 12.5 秒 (視型號與通徑而定) |
| 電機功率 |
2W-6W (視電壓與型號而定) |
| 連接方式 |

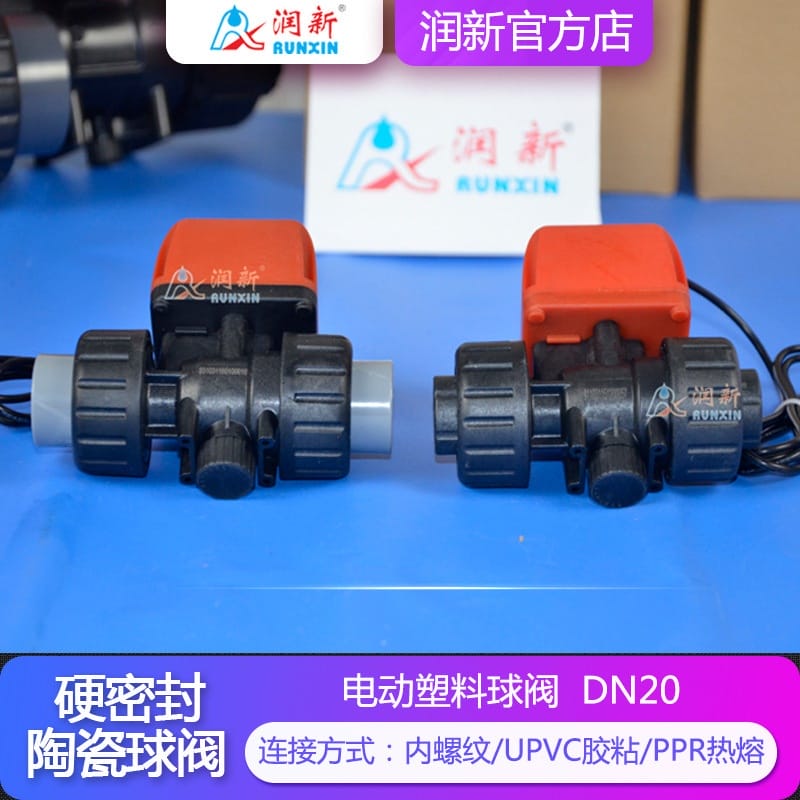

內螺紋 G3/4、UPVC 膠粘、PPR 熱熔 |
3. 應用行業
- 行業領域：廣泛應用于水處理、化工、能源、醫療設備、農業灌溉、電鍍廢水處理、超純水系統、學校浴場節水系統、污水回收定時控制等。
- 適用介質：空氣、臭氧、油類、海水、鹽水、泳池水、廢水、污水、漂白水、雙氧水、工業洗衣液、消毒液 (次氯酸鈉)、乙醇、碳酸氫鈉、氫氧化鈉、鹽酸、硫酸、硝酸、磷酸等酸堿腐蝕性介質及化工低粘度流體。
4. 安裝條件
- 連接方式：根據管道類型選擇內螺紋、UPVC 膠粘或 PPR 熱熔連接，確保接口密封牢固。
- 流向指示：閥體表面印有方向箭頭，安裝時須遵循“左邊進→右邊出”原則。
- 環境要求：適用于室內或有防護棚的環境，避免電機部分長期直接暴曬或淋雨 (雖達 IP65 仍建議防護)。

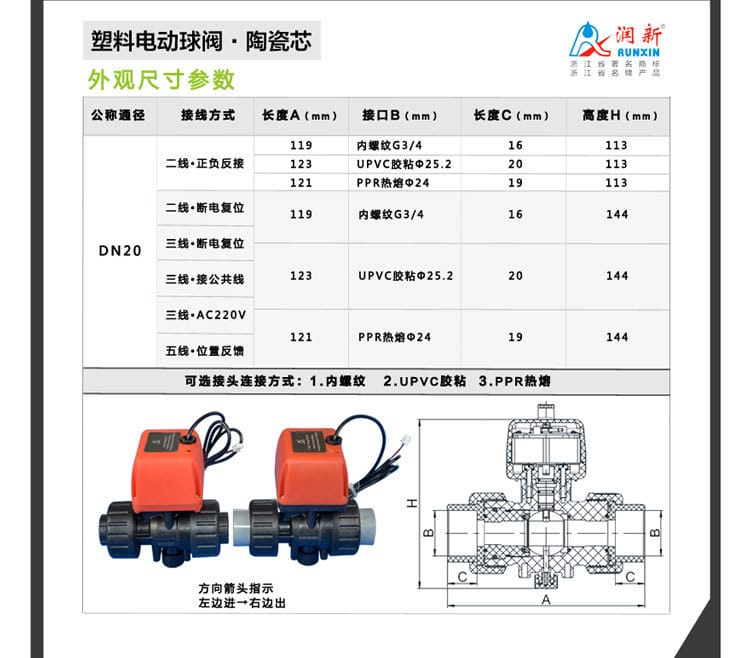

- 空間預留：根據型號不同，高度在 113mm-144mm 之間，需預留足夠空間便于接線與維護。

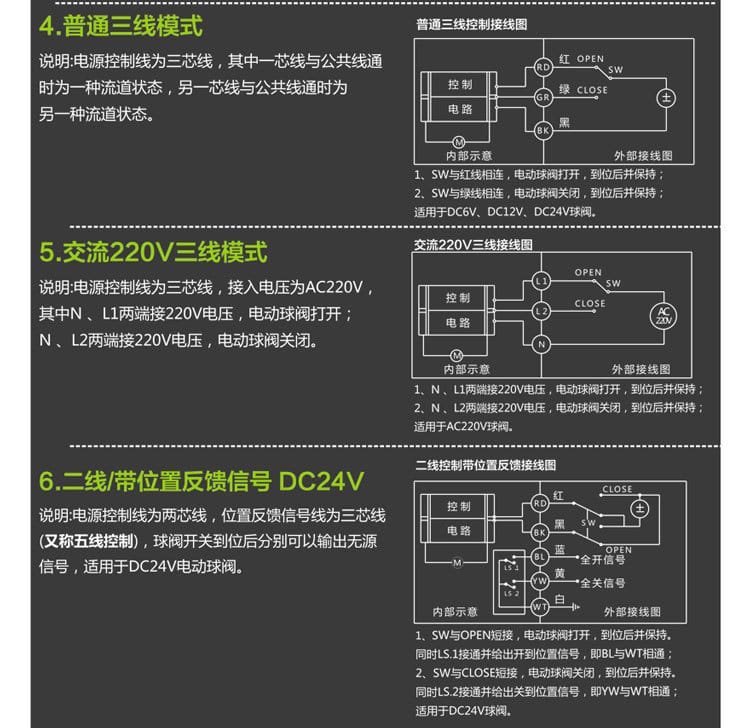

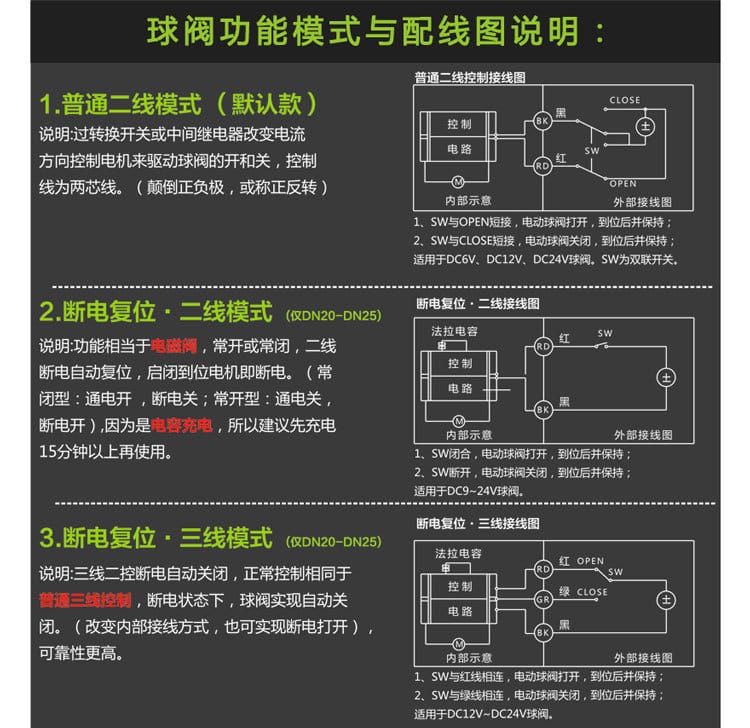

5. 控制模式與接線說明

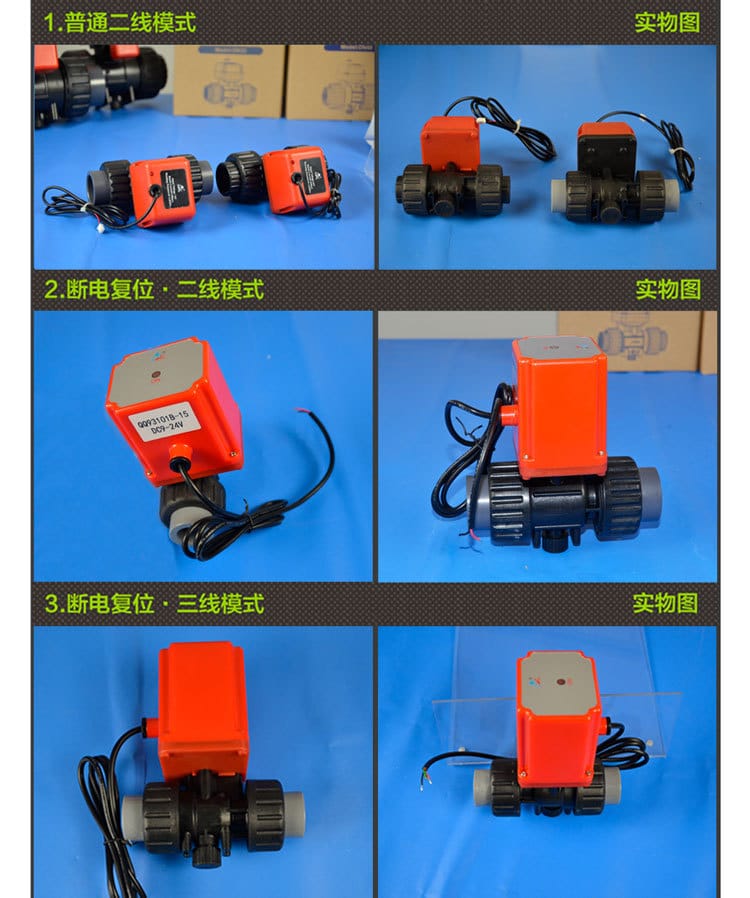

- 普通二線模式：通過轉換開關或繼電器改變電流方向控制開關 (DC 6-24V)。
- 斷電復位模式 (二線/三線)：斷電自動復位 (常開或常閉)，功能類似電磁閥。內含法拉電容，建議首次使用前充電 15 分鐘以上。

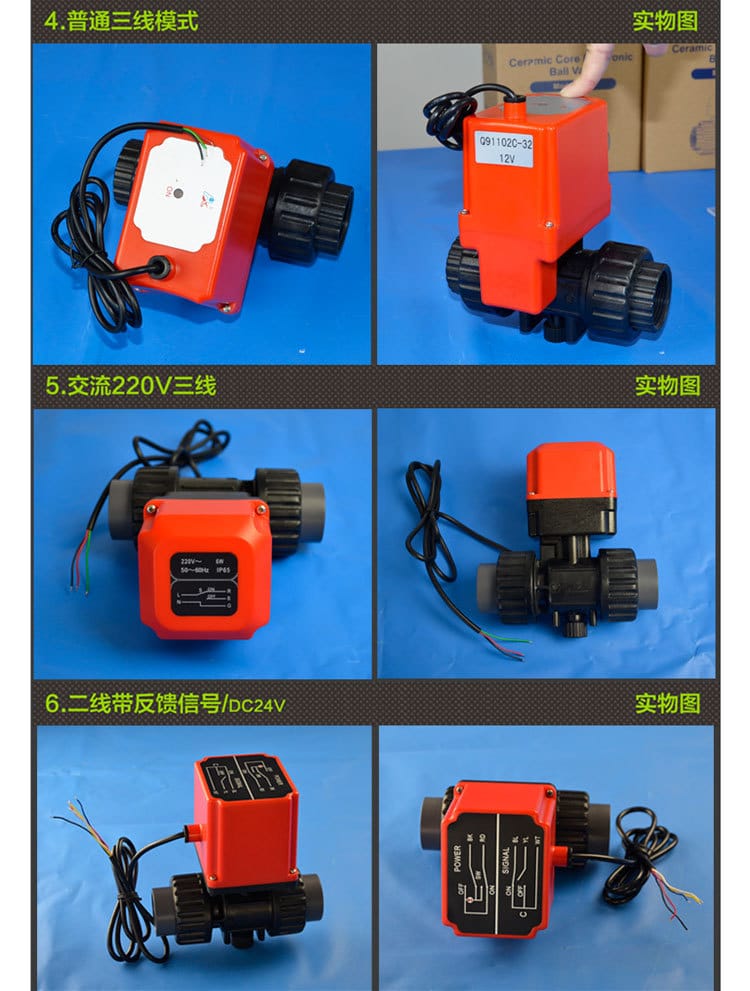

- 普通三線模式：公共線 + 開/關控制線，通過不同線路通電控制狀態 (DC 6-24V 或 AC 220V)。
- 位置反饋模式 (五線)：帶開關位置信號輸出 (DC 24V)，球閥到位后輸出無源信號 (全開/全關)，便于系統監控。
6. 注意事項
- 電壓匹配：接線前務必核對輸入電壓，嚴禁超壓使用，以免燒毀電機。
- 電容充電：斷電復位型號內含法拉電容，初次使用或長期閑置后需通電充電 15 分鐘以上以確保復位功能正常。
- 流體兼容性：雖閥體耐腐蝕，但仍需確認具體介質濃度與溫度是否在密封件 (EPDM/FKM) 承受范圍內。
- 安裝扭矩：閥體為塑料材質，安裝時請勿過度擰緊以免損壞螺紋，建議使用合適扭矩工具。
- 定期維護：建議定期檢查接線端子是否松動，并在長期停用后重新啟用前進行開關測試。
注：以上參數基于潤新 DN20 系列電動塑料球閥整理，具體型號請以實物銘牌為準。
