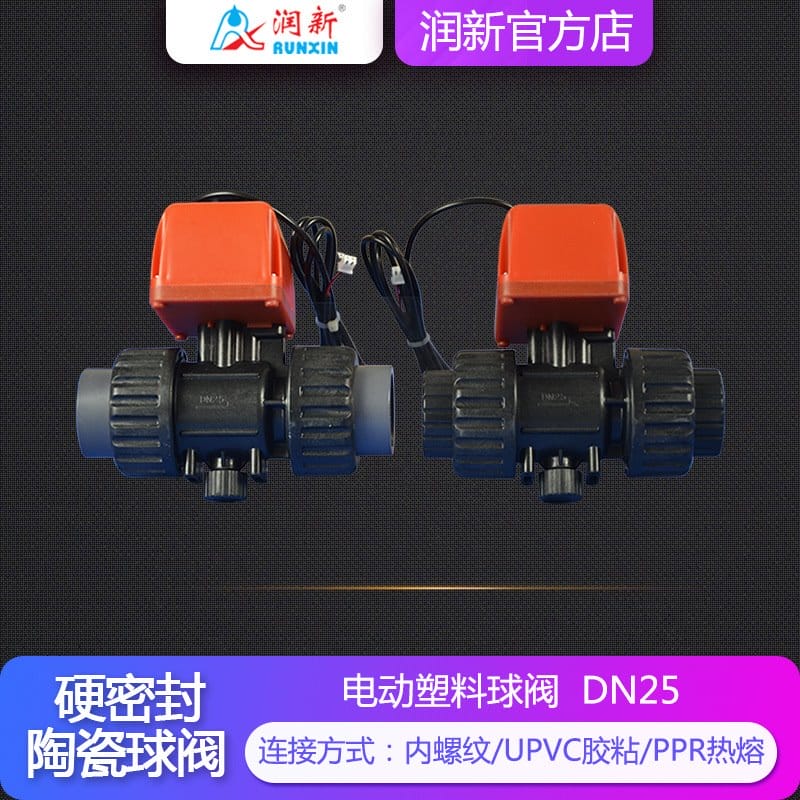

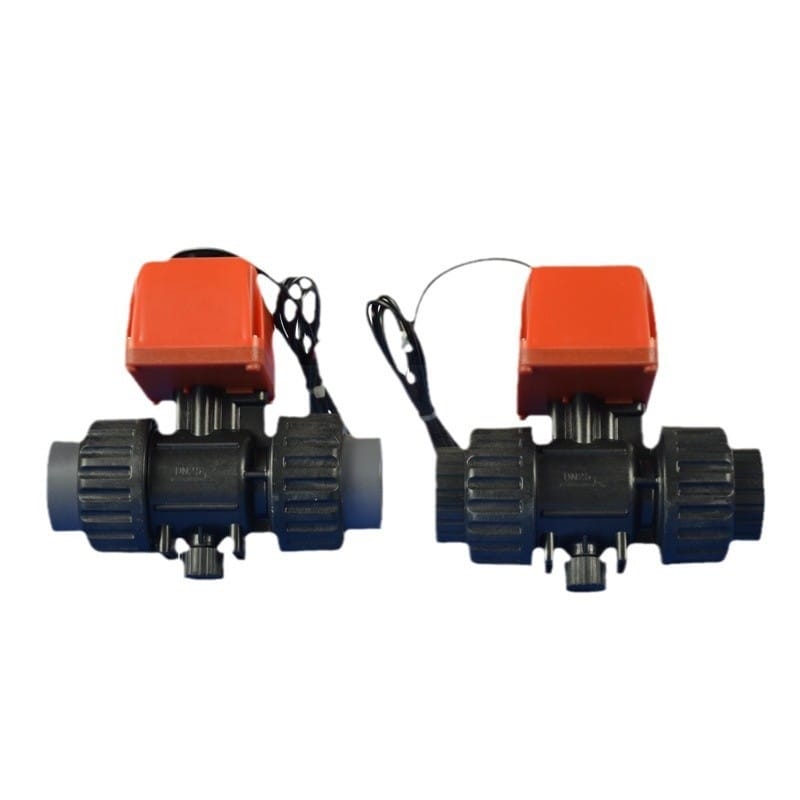

潤新電動塑料球閥 (陶瓷芯) 產品規格書

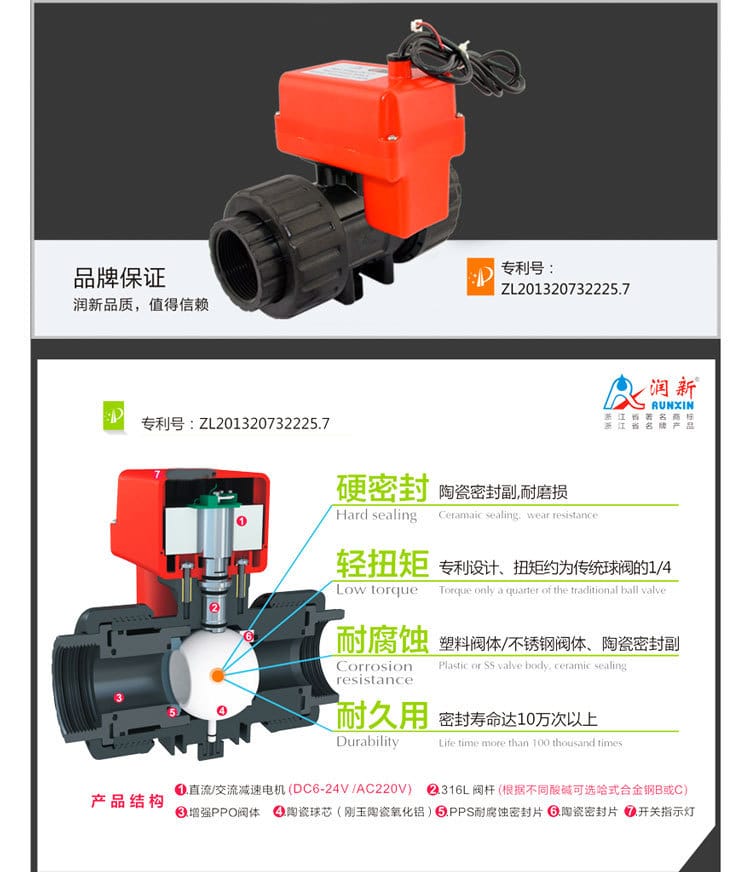

1. 核心特點

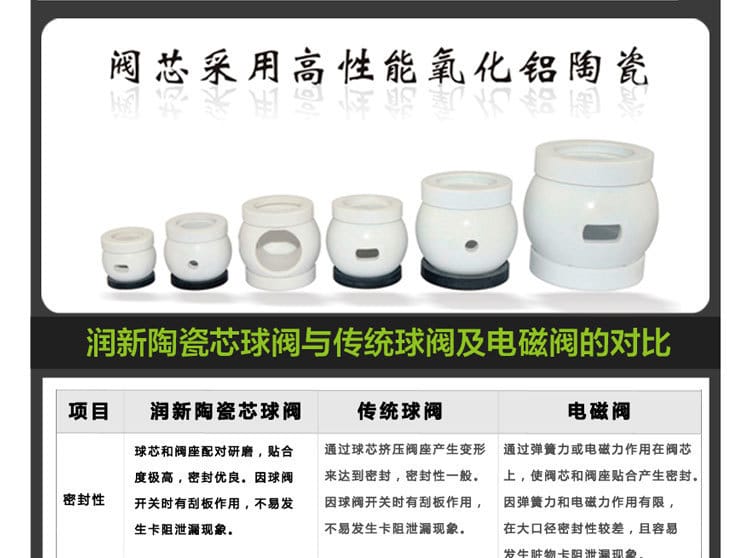

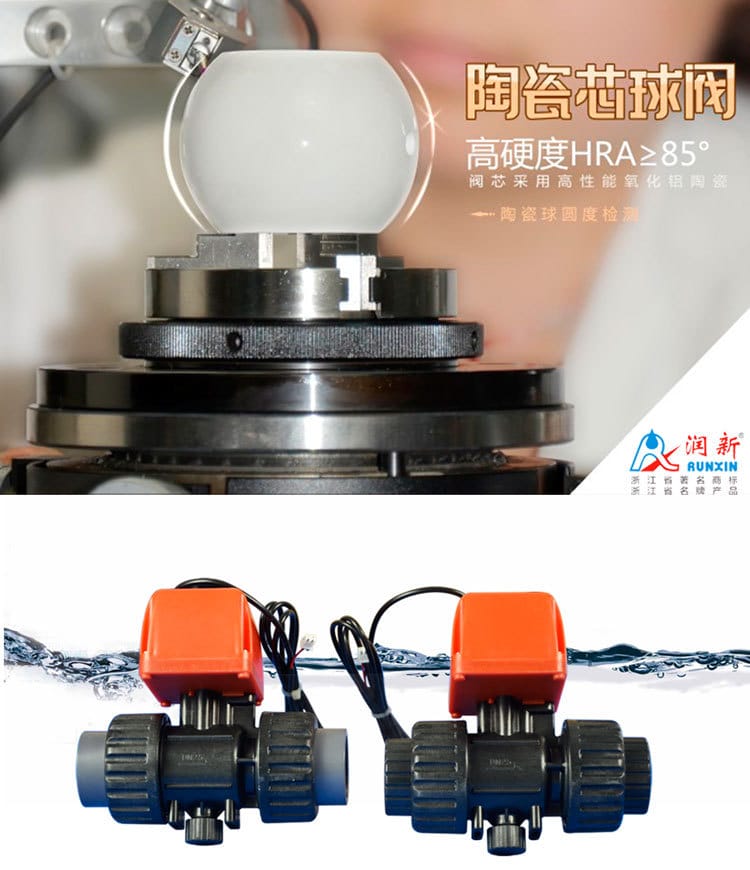

- 高性能陶瓷芯：閥芯采用高性能氧化鋁陶瓷，硬度高達 HRA≥85°，圓度檢測精密，耐磨、耐腐蝕。
- 超長使用壽命：密封壽命達 10 萬次以上，遠超傳統球閥及電磁閥。

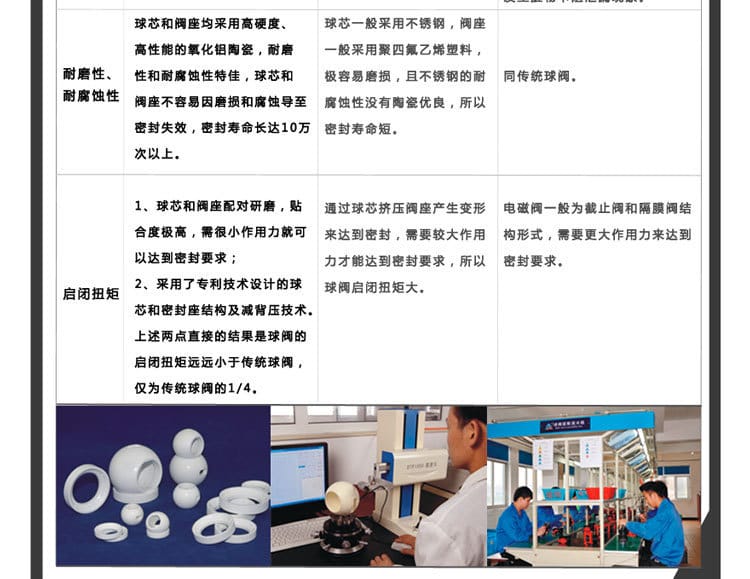

- 低扭矩設計：專利設計輕扭矩結構，啟閉扭矩約為傳統球閥的 1/4，降低電機負荷。
- 優良密封性：陶瓷球芯與閥座配對研磨，貼合度極高，硬密封結構不易卡阻泄漏。

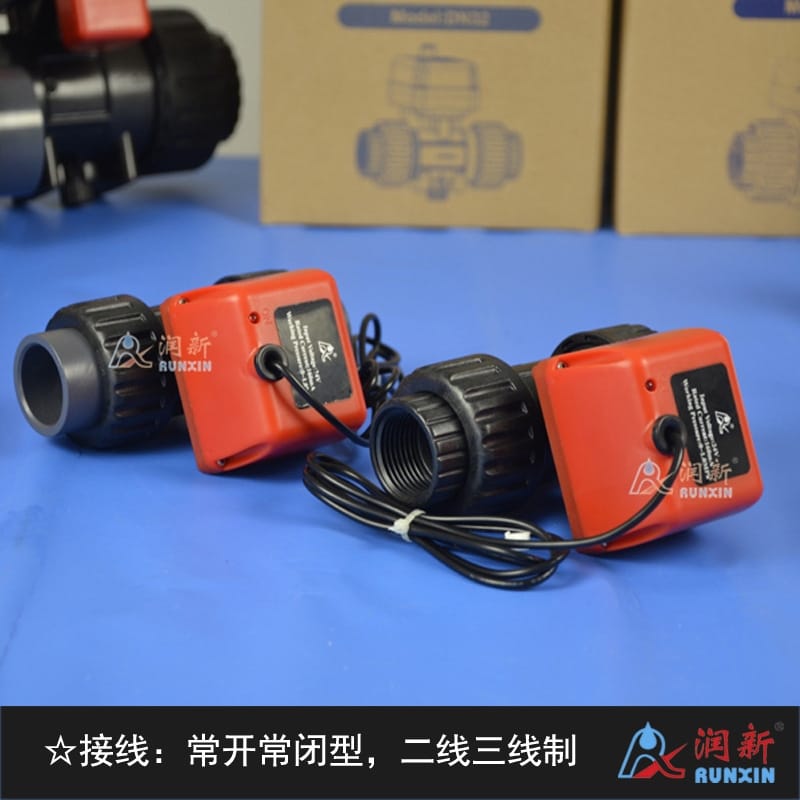

- 多功能控制：支持二線、三線、五線控制，具備斷電復位功能及開關位置反饋功能。
- 防護等級：防水等級 IP65，適應潮濕及戶外環境。

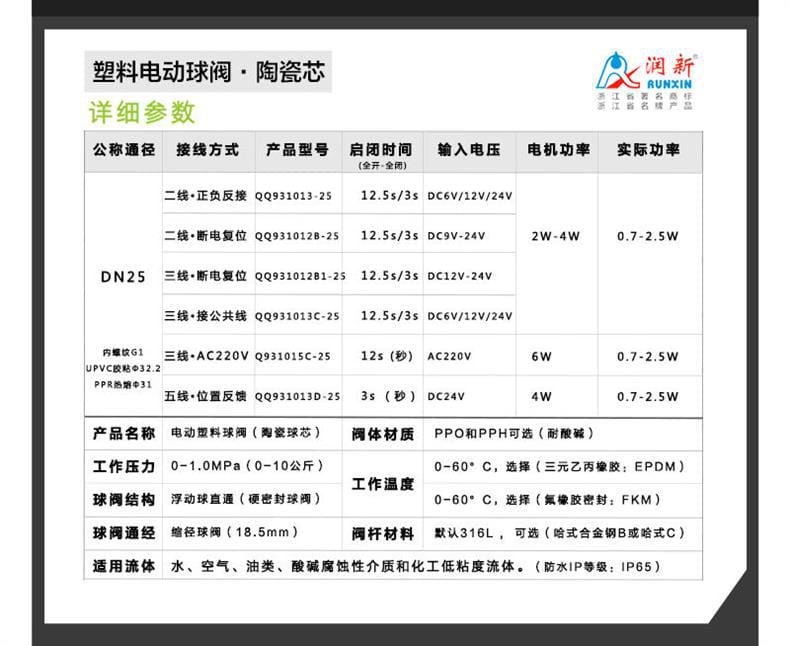

2. 技術參數
| 參數項目 |
規格指標 |
| 產品名稱 |
電動塑料球閥 (陶瓷球芯) |
| 公稱通徑 |
DN25 (1 寸) |
| 閥體材質 |
PPO 和 PPH 可選 (耐酸堿) |
| 閥桿材料 |
默認 316L 不銹鋼 (可選哈式合金鋼 B 或 C) |
| 密封材料 |
三元乙丙橡膠 (EPDM) 或 氟橡膠 (FKM) |
| 工作壓力 |
0-1.0MPa (0-10 公斤) |
| 工作溫度 |
0-60°C |
| 輸入電壓 |

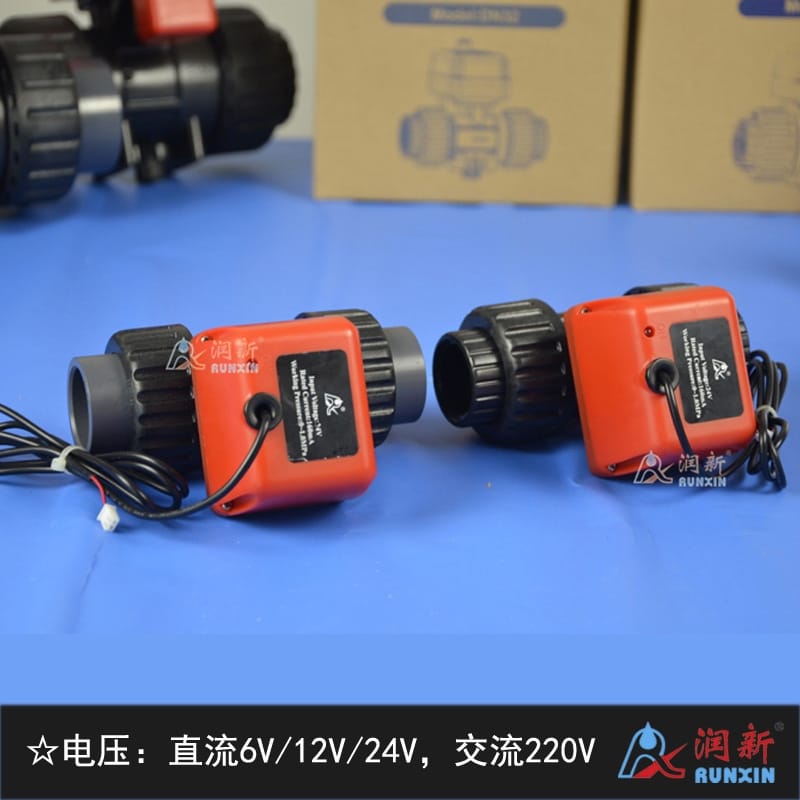

直流 DC 6V/12V/24V / 交流 AC 220V |
| 電機功率 |
2W-6W (視電壓型號而定) |
| 實際功率 |
0.7-2.5W |
| 啟閉時間 |
3 秒 / 7.5 秒 / 12.5 秒 (視通徑及型號而定) |
| 連接方式 |
內螺紋 G1 / UPVC 膠粘 ?32.2 / PPR 熱熔 ?31 |
| 流體兼容性 |
水、空氣、油類、酸堿腐蝕性介質、化工低粘度流體 |

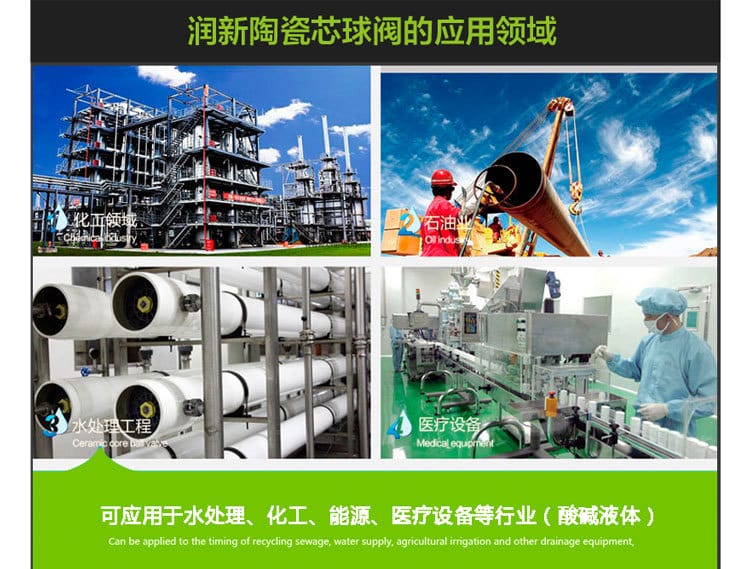

3. 應用行業
本產品廣泛應用于以下行業及場合：
- 水處理行業：超純水系統、泳池水循環、污水回收定時開關、供水及排水設備。
- 化工行業：酸堿液體輸送、電鍍廢水處理、工業洗衣液、消毒液 (次氯酸鈉)、雙氧水等。
- 能源與環保：農業灌溉、節水系統、能源設備流體控制。
- 醫療設備：需要高精度耐腐蝕控制的醫療流體系統。
- 其他場合：學校浴場、洗衣房分配器、臭氧處理、海水及鹽水處理。
4. 安裝條件
- 流向指示：閥體上有方向箭頭指示，必須遵循 左邊進 → 右邊出 的原則安裝。
- 連接方式：根據管道類型選擇合適的接口。
- 內螺紋：G1 英寸螺紋連接。
- UPVC 膠粘：接口直徑 ?32.2mm。
- PPR 熱熔：接口直徑 ?31mm。
- 電氣環境：確保供電電壓與閥門額定電壓一致 (DC 6-24V 或 AC 220V)，接線盒需保持干燥。

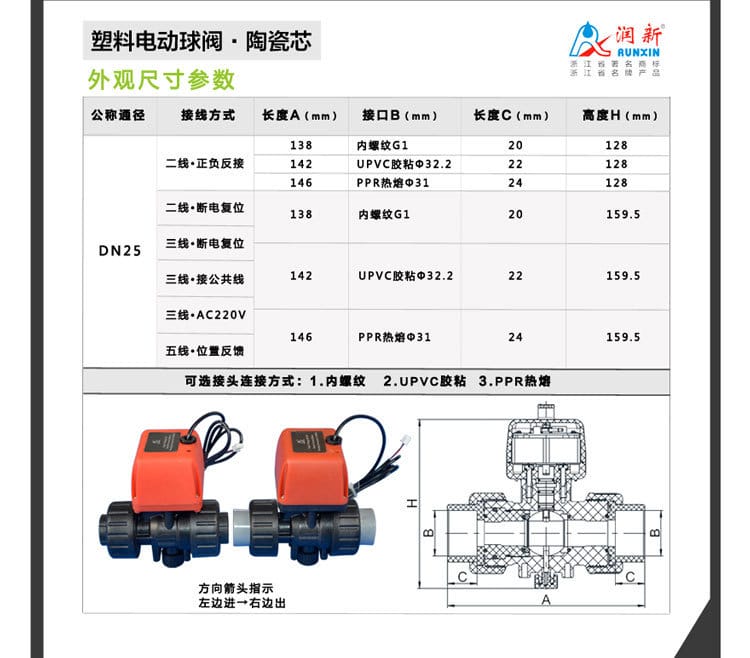

- 空間要求：參考外觀尺寸參數 (高度 H 約 128-159.5mm，長度 A 約 138-146mm)，預留足夠的電機操作空間。
5. 注意事項
- 斷電復位型號預熱：帶有“斷電復位”功能的型號 (利用法拉電容)，建議首次使用前先充電 15 分鐘以上，以確保復位功能正常。
- 流體限制：適用于低粘度流體，高粘度或含有大量固體顆粒的介質可能導致閥門卡阻。
- 溫度限制：工作溫度不得超過 60°C，否則可能損壞密封件或閥體。
- 接線安全：
- 直流型號注意正負極接線 (二線正負反接模式)。
- 交流 220V 型號注意火線與零線連接，防止短路。
- 位置反饋信號線為無源信號，勿接入強電。
- 維護建議：定期檢查閥門動作是否靈活，如有異響或動作遲緩，請及時排查電源或機械結構。

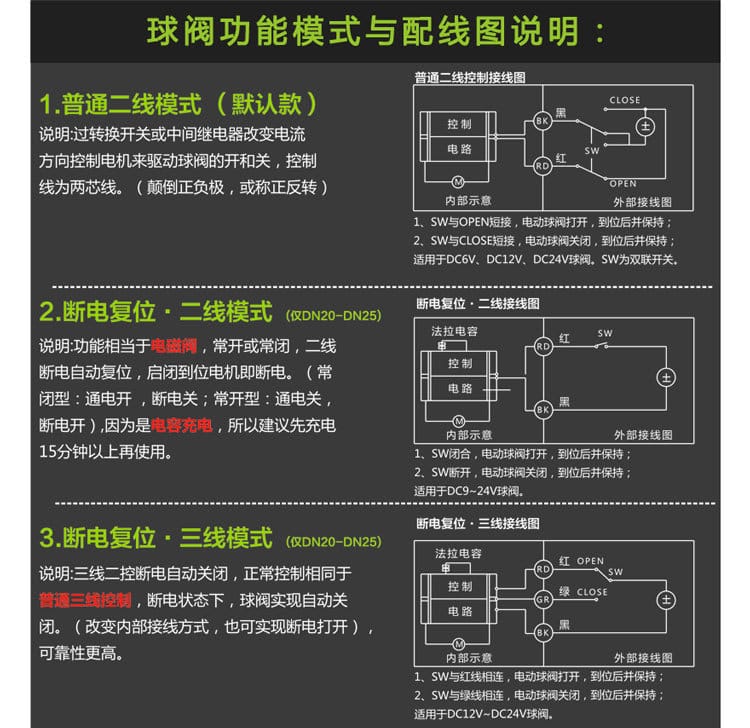

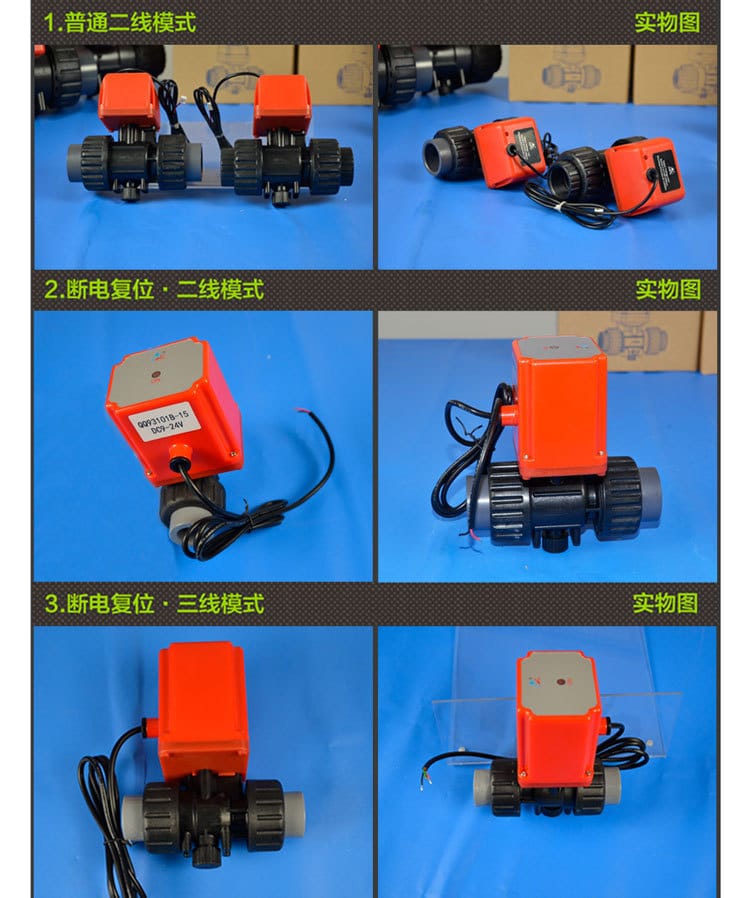

6. 接線模式說明
| 模式 |
接線方式 |
功能描述 |
適用電壓 |
| 普通二線 |
正負反接 |
通過改變電流方向控制開關，到位保持 |
DC 6V/12V/24V |
| 斷電復位·二線 |
串聯控制 |
通電開/斷電關 (或反之)，斷電自動復位 |
DC 9V-24V |
| 斷電復位·三線 |
三線二控 |
斷電自動關閉 (可改接線實現斷電打開)，可靠性高 |
DC 12V-24V |

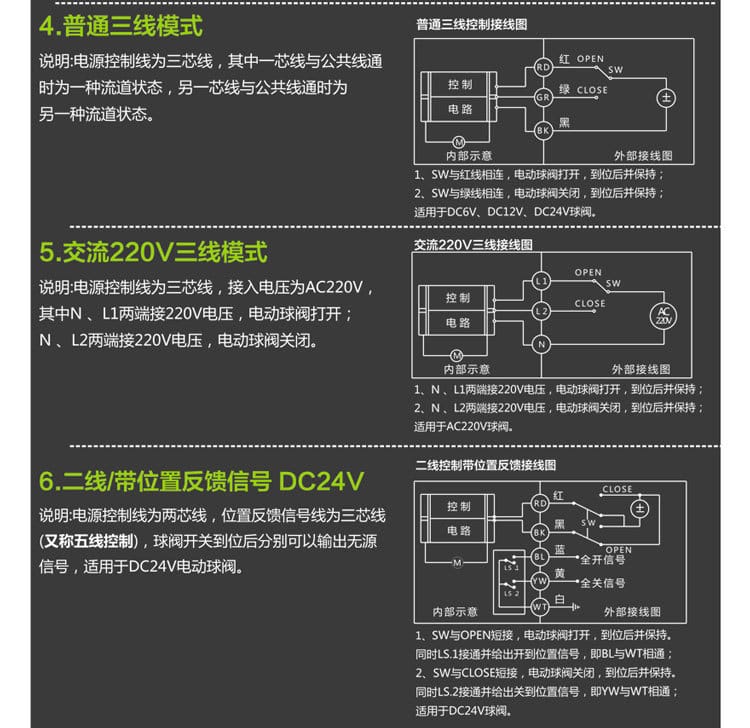

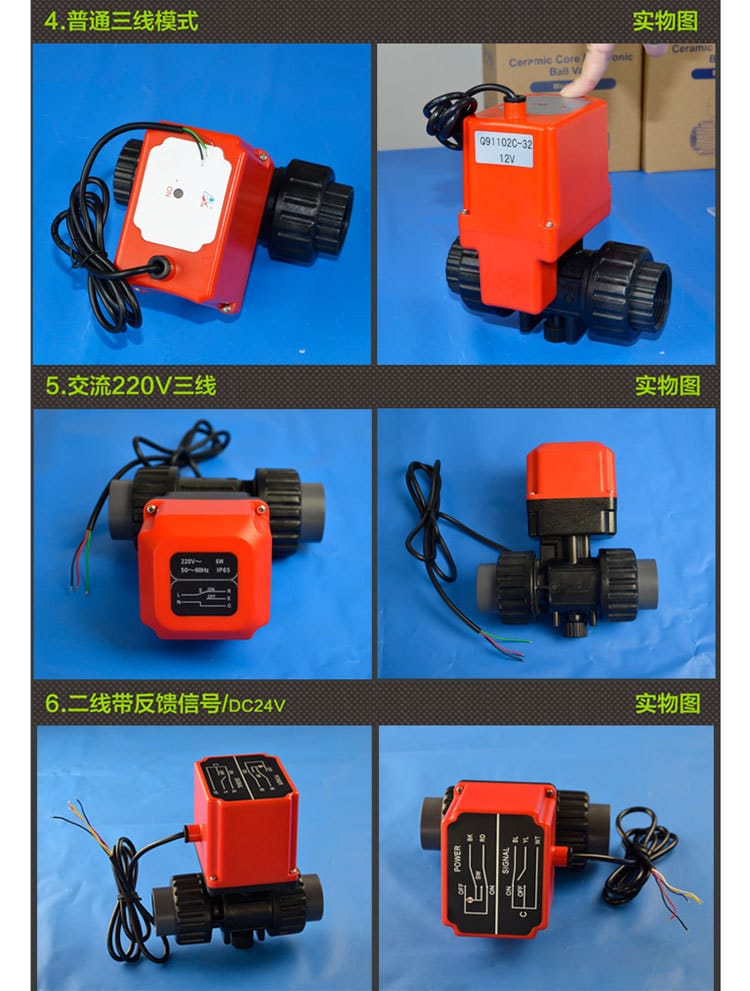

| 普通三線 |
公共線控制 |
公共線通紅線開，通綠線關，到位保持 |
DC 6V/12V/24V |
| 交流 220V 三線 |
交流控制 |
N/L1 接電開，N/L2 接電關，到位保持 |
AC 220V |
| 位置反饋·五線 |
信號反饋 |
開關到位后輸出無源信號 (全開/全關信號) |
DC 24V |
品牌保證：潤新 RUNXIN 專利產品 (專利號：ZL201320732225.7)，品質值得信賴。
