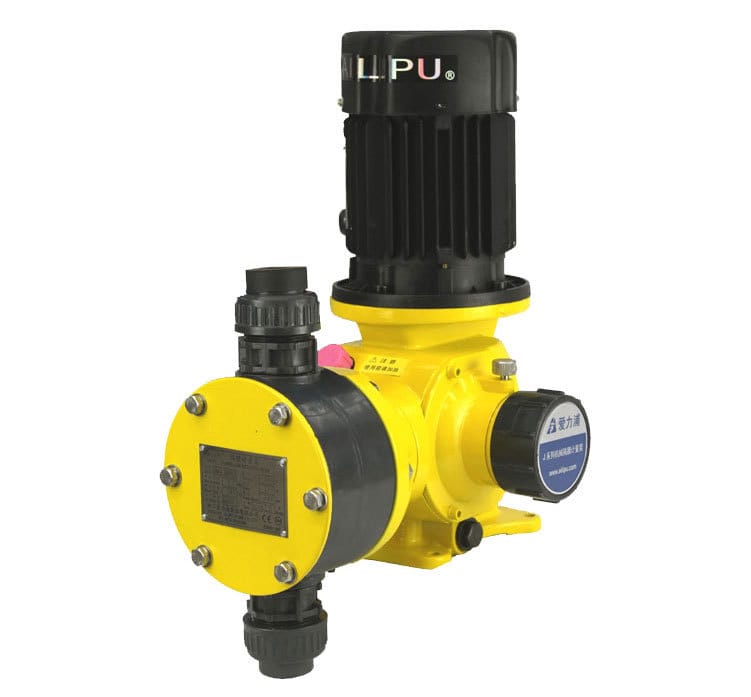

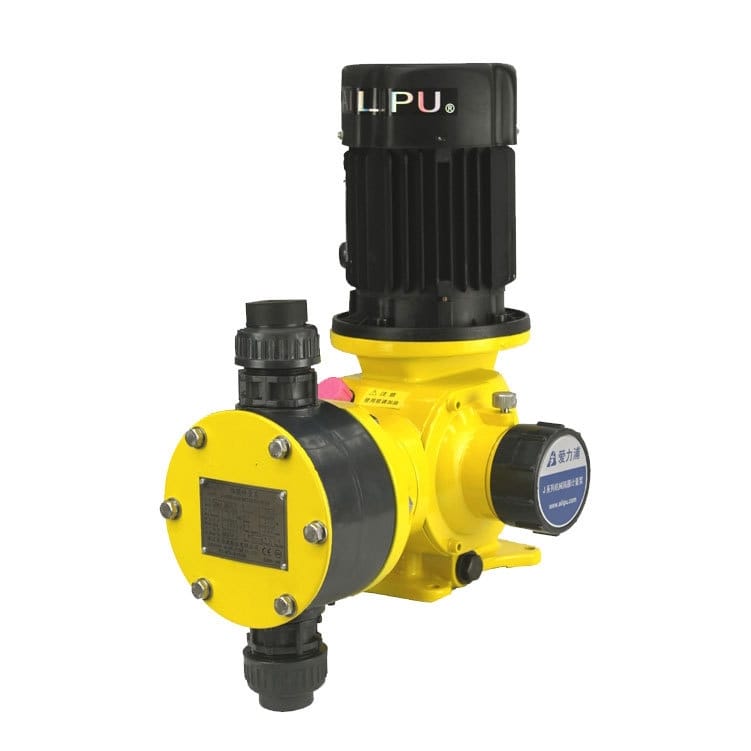

愛力浦 JXM-A 系列液壓機械隔膜計量泵

核心特點

雙偏心調節結構，曲柄連桿傳動機構，運行平穩、調節精準；
大額定流量達 500 L/h，滿足大流量工業加藥與流體輸送需求；
最高排出壓力達 1.2 MPa（部分型號適配 0.5–1.0 MPa 工況）；
泵頭材質多樣化：PVC、PCDF、PTFE、304 不銹鋼、316L 不銹鋼，適配強腐蝕、高純度及特殊介質；
采用機械驅動式 PTFE 隔膜，實現液力端全靜密封，杜絕動密封泄漏風險；
支持手動/自動沖程調節，且可在靜態（停機）與動態（運行中）條件下實時無級調節；
流量調節范圍寬泛：10%–100%，流量精度優于 ±1%；
介質適用溫度范圍廣：–10?°C 至 +100?°C；
可選配隔膜破裂在線報警監測裝置，提升本質安全等級；
無泄放閥設計，結構簡潔、維護便捷。

技術參數

型號	流量 (L/h)	最大排出壓力 (MPa)	泵速 (rpm)	隔膜規格 (mm)	最大行程 (mm)	進出口通徑	電機功率 / 電壓 / 頻率 / 防護等級	重量 (kg)
JXM-A2.25/1.2	2.25	1.2	36	Φ63/36	1.2	DN8	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A4.5/1.2	4.5	1.2	72	Φ63/36	1.2	DN8	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A9/1.2	9	1.2	144	Φ63/36	1.2	DN8	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A22/1.2	22	1.2	72	Φ82/45	4	DN15	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A44/1.2	44	1.2	144	Φ82/45	4	DN15	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A85/1.0	85	1.0	72	Φ110/70	6	DN15	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A120/0.7	120	0.7	72	Φ110/70	8	DN15	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A170/0.7	170	0.7	144	Φ110/70	6	DN15	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A240/0.7	240	0.7	144	Φ110/70	8	DN25	0.37 kW / 220V–380V / 3–50 Hz / IP55/F	18
JXM-A315/0.5	315	0.5	144	Φ110/80	8	DN25	0.55 kW	18
JXM-A400/0.5	400	0.5	144	Φ110/80	10	DN25	0.55 kW	18
JXM-A500/0.5	500	0.5	180	Φ110/80	10	DN25	0.55 kW	18

注：所有型號標配三相異步電機（IP55 防護等級，F(xiàn) 級絕緣），支持寬頻調速（3–50 Hz），可擴展數字變頻控制模塊。

應用行業

水處理領域：市政供水、污水處理廠加藥（PAC/PAM/次氯酸鈉/石灰乳等）；
化工與制藥行業：高?；瘜W(xué)品投加、pH 調節、催化劑精確計量、無菌制劑配液；
造紙工業：助留助濾劑、施膠劑、漂白劑定量輸送；
水泥建材行業：水泥助磨劑、激發劑自動化添加系統；
環保與能源行業：煙氣脫硫（FGD）、鍋爐給水除氧、冷卻水緩蝕阻垢加藥；
其他場景：實驗室精密配比、食品級添加劑投加（選用 FDA 認證材質泵頭）。

安裝條件

環境要求：室內安裝，通風良好，避免陽光直射與雨水侵襲；環境溫度 –10?°C 至 +45?°C，相對濕度 ≤90%（無凝露）；
基礎要求：水平、堅固的混凝土基座或鋼結構平臺，預留 ≥100 mm 檢修空間；
管路連接：進出口須配置柔性軟管或補償器以消除應力；建議入口管徑 ≥出口管徑，入口側設 Y 型過濾器（目數 ≥60 目）；
電氣接入：按銘牌標注電壓/頻率匹配電源，可靠接地（接地電阻 ≤4 Ω），變頻機型需獨立敷設屏蔽電纜并遠離動力線；
介質要求：不含硬質顆粒（≤50 μm）、無結晶傾向、粘度 ≤800 cSt；若輸送含固懸浮液，需選配耐磨型隔膜及加大行程結構；
安裝朝向：推薦垂直安裝（出口向上），確保隔膜腔排氣充分；如空間受限需水平安裝，須加裝自動排氣閥。

注意事項

啟動前務必確認泵腔已充分灌液并完成排氣，嚴禁干運轉超過 10 秒，以防隔膜過熱開裂；
沖程調節應在低速或停機狀態下初調，運行中微調時應緩慢操作，避免沖擊載荷損傷曲柄連桿機構；
定期檢查隔膜外觀（每 500 小時或每月一次），發現鼓包、劃痕、老化變硬須立即更換；
長期停用時，應排空泵腔及管路內介質，注入防銹油或惰性液體保護隔膜與閥腔；
PVC/PCDF 泵頭禁止用于強氧化性介質（如濃硝酸、液氯）及高溫工況（＞60?°C）；PTFE 泵頭禁用氫氟酸；
變頻控制模式下，最低運行頻率不得低于 3 Hz，防止?jié)櫥涣寂c散熱不足；
隔膜破裂報警裝置需定期校驗（建議每季度一次），確保傳感器靈敏有效；
所有維護操作必須在斷電、泄壓、掛牌上鎖（LOTO）后進行，嚴格遵守《機械隔膜泵安全操作規程》。

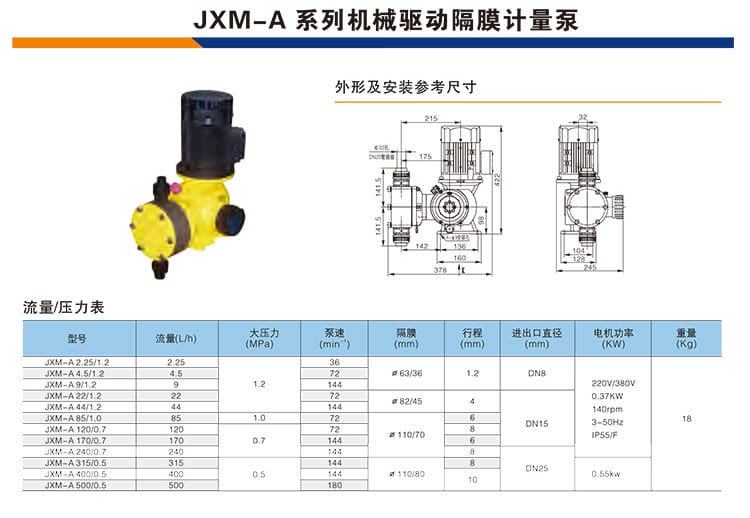

詳情頁-2.jpg undefined

undefined

特點：
雙偏心調節,曲柄連桿機構
1、大額定流量Ф=500L/h
2、大排壓：P2=1.2Mpa
3、多種材質泵頭可選（PVC、PCDF、PTFE、304、316L）
4、機械驅動PTFE膜片
5、手動/自動沖程調節/數字變頻控制均可選
6、沖程在靜態及動態條件下均可調節
7、大介質溫度：-100C—1000C
8、泵調節范圍10％-100％流量精<+1％
9、可安裝隔膜破裂報警監測機構

機械隔膜計量泵

定義：

泵的液力端借助于隔膜來組成工作腔，以隔膜周期彈性變形來代替活塞（柱塞）的往復運動的泵稱為隔膜泵。通過往復運動的機件直接驅動隔膜前后撓曲周期性變形的泵，叫機械隔膜泵。

特點：

1、因液力端的隔膜的靜密封代替活塞的動密封。除清水外，更適用于輸送易燃易爆、劇毒、惡臭、放射性的介質。

2、特點：①流量范圍：0.47~6000L/h，②高工作壓力：1.2MPa，③液力端為靜密封

3、機械隔膜泵吸入性能較柱塞泵和液壓隔膜泵差，容積效率也較低。

4、結構上比柱塞泵復雜，但比液壓隔膜泵簡單。

5、無泄放裝置。

應用：

廣泛適用于、制藥、造紙、污水處理及城市供水等行業，并能輸送腐蝕性漿料和危險性化學品。近年來，水泥助磨劑行業得到廣泛地采用。
