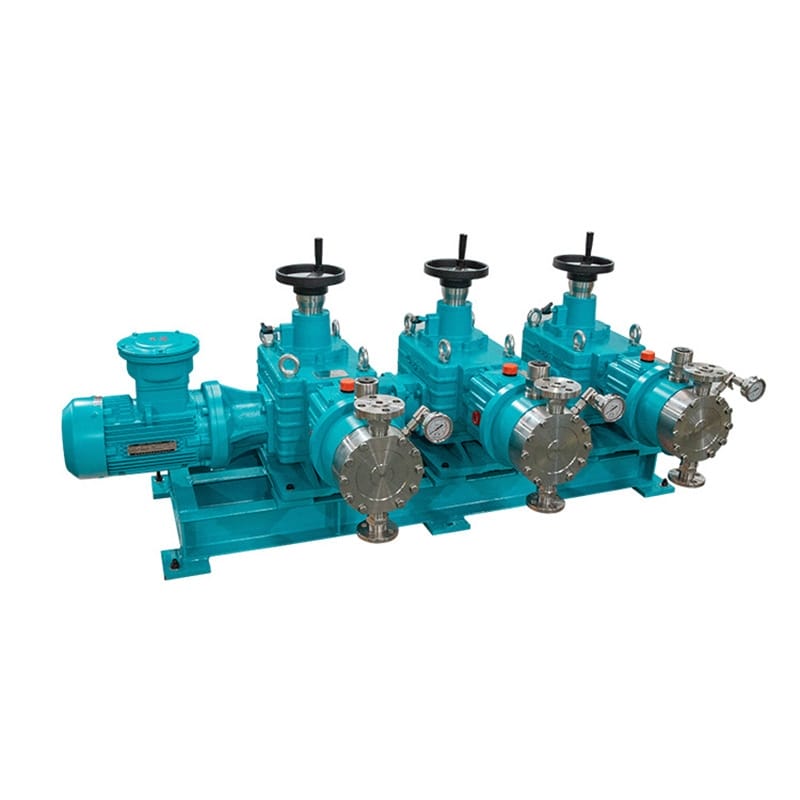

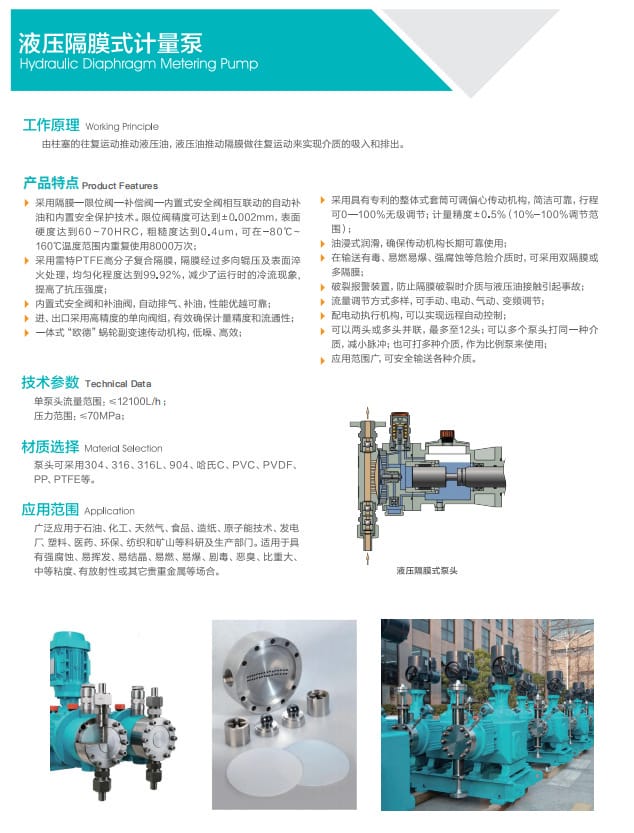

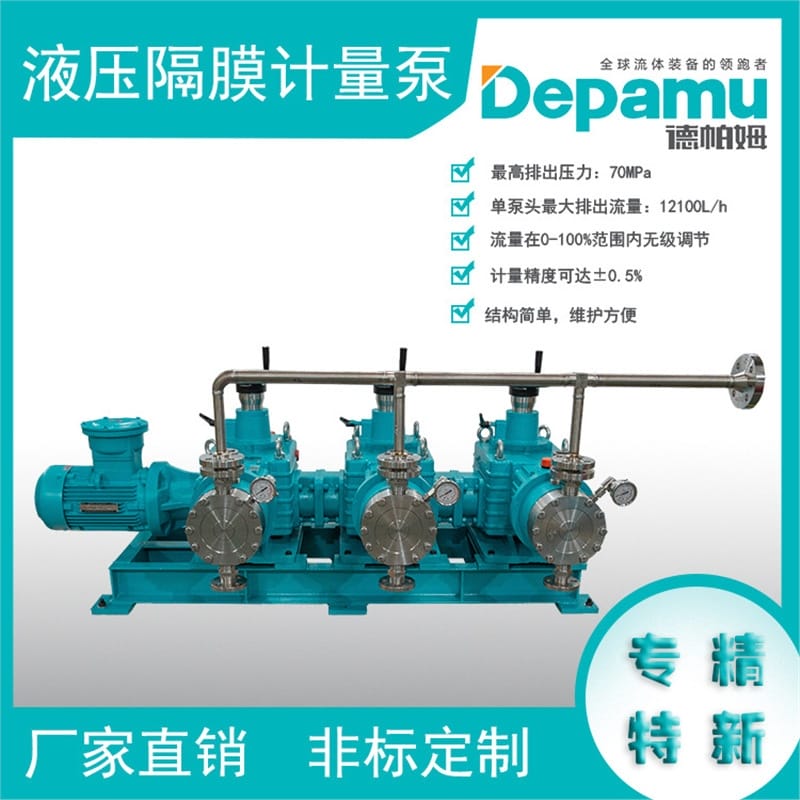

德帕姆液壓隔膜計量泵（三泵頭）
核心特點

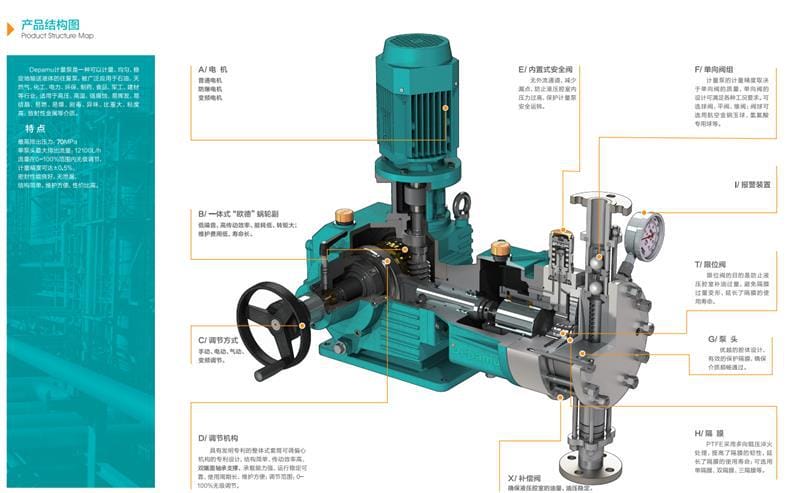

- 自動補油與安全保護：采用隔膜—限位閥—補償閥—內置式安全閥相互聯動的自動補油和內置安全保護技術。
- 高精度限位閥：限位閥精度可達±0.002mm，表面硬度60~70HRC，粗糙度0.4μm，可在-80℃~160℃溫度范圍內重復使用8000萬次。
- 優質隔膜材料：采用雷特PTEE高分子復合隔膜，經多向輥壓及表面淬火處理，均勻化程度達99.92%，減少冷流現象，提高抗壓強度。
- 內置安全閥與補油閥：自動排氣、補油，性能優越可靠。
- 高精度單向閥組：進、出口采用高精度單向閥組，確保計量精度和流通性。
- 一體式蝸輪副傳動：一體式“歐德”蝸輪副變傳動機構，低噪、高效。
- 專利偏心傳動機構：整體式套筒可調偏心傳動機構，簡潔可靠，行程0-100%無級調節。
- 油浸式潤滑：確保傳動機構長期可靠使用。

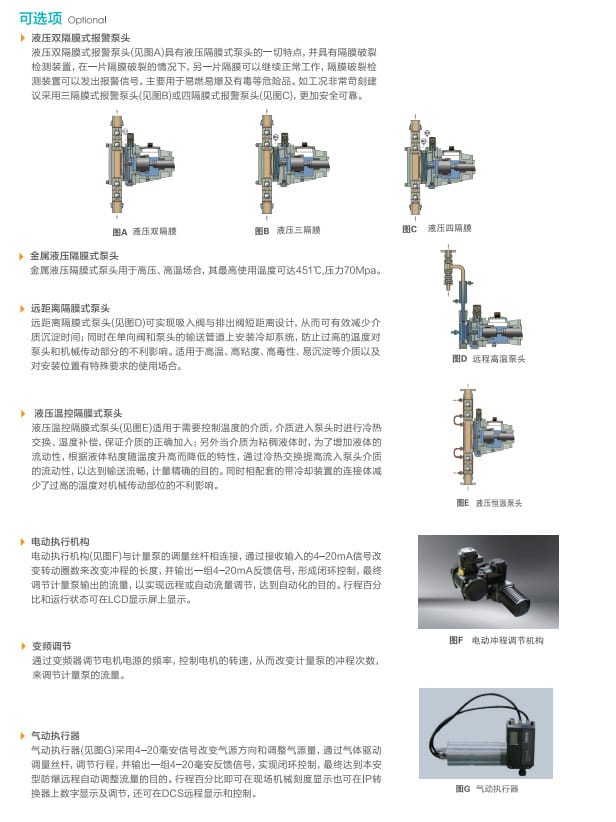

- 雙隔膜或多隔膜設計：輸送有毒、易燃易爆、強腐蝕等危險介質時可選。
- 破裂報警裝置：防止隔膜破裂時介質與液壓油接觸引起事故。
- 多種流量調節方式：手動、電動、氣動、變頻調節。
- 遠程自動控制：配電動執行機構實現遠程自動控制。
- 多泵頭并聯：可兩頭或多頭并聯（最多12頭），可打同一種介質減小脈沖，也可打多種介質作為比例泵。
- 應用范圍廣：可安全輸送各種介質。
技術參數
- 最大排出壓力：70 MPa
- 泵頭最大流量：12100 L/h
- 調節范圍：0–100%無級調節
- 計量精度：±0.5%（10%-100%調節范圍）
- 限位閥精度：±0.002mm
- 限位閥表面硬度：60~70 HRC
- 限位閥粗糙度：0.4 μm
- 限位閥使用溫度范圍：-80℃~160℃
- 限位閥重復使用次數：8000萬次
- 隔膜均勻化程度：99.92%
- 過流部件材質：304、316、316L、904、哈氏C、PVC、PVDF、PP、PTFE等
- 單泵頭流量范圍：≤12100 L/h
- 壓力范圍：≤70 MPa
- 電源：三相、單相、電壓、頻率可選
- 電機類型：普通電機、防爆電機、變頻電機等
應用行業
廣泛應用于石油、天然氣、化工、電力、制藥、食品、建材、造紙、原子能技術、發電廠、塑料、醫藥、環保、紡織、礦山等科研與生產領域。適用于強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、惡臭、比重大的液體，中等粘度液體，有放射性物質或貴重金屬溶液等。
安裝條件

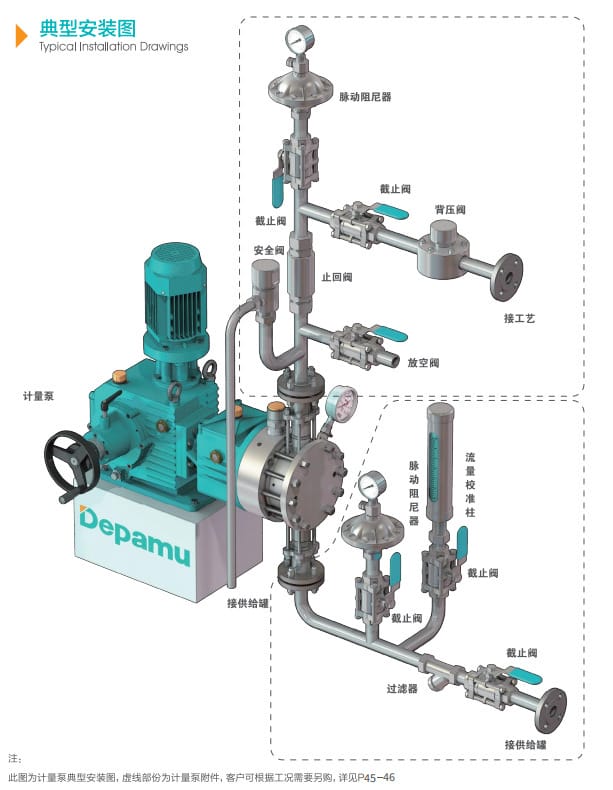

- 典型安裝圖：需包含脈動阻尼器、截止閥、背壓閥、安全閥、止回閥、放空閥、過濾器、計量泵等組件，并按圖示連接至工藝系統和供給罐。
- 附件選購：圖中虛線部分為可選附件，客戶可根據實際工況另行選購（參見手冊第45–46頁）。
- 進口壓力：需提供進口壓力參數（MPa）。
- 安裝環境：需考慮防爆等級、海拔高度等特殊要求。
- 管道連接：進、出口單向閥組需正確安裝，確保密封性和流通性。
- 潤滑：油浸式潤滑，需確保潤滑油位正常。
- 電源與信號線：電動調節或變頻調節時需正確連接電源及控制信號線。
注意事項
- 介質安全：輸送有毒、易燃易爆、強腐蝕等危險介質時，必須選用雙隔膜或多隔膜設計，并配備破裂報警裝置。
- 壓力保護：內置式安全閥防止壓力過高損壞系統，需定期檢查其功能。
- 溫度控制：高溫介質（如超過160℃）需選用金屬液壓隔膜式泵頭或溫控隔膜式泵頭，并注意冷卻系統。
- 粘度與顆粒：高粘度液體或含顆粒液體需選用對應特殊功能代號（如G、K、J）的泵型，并注意過濾。

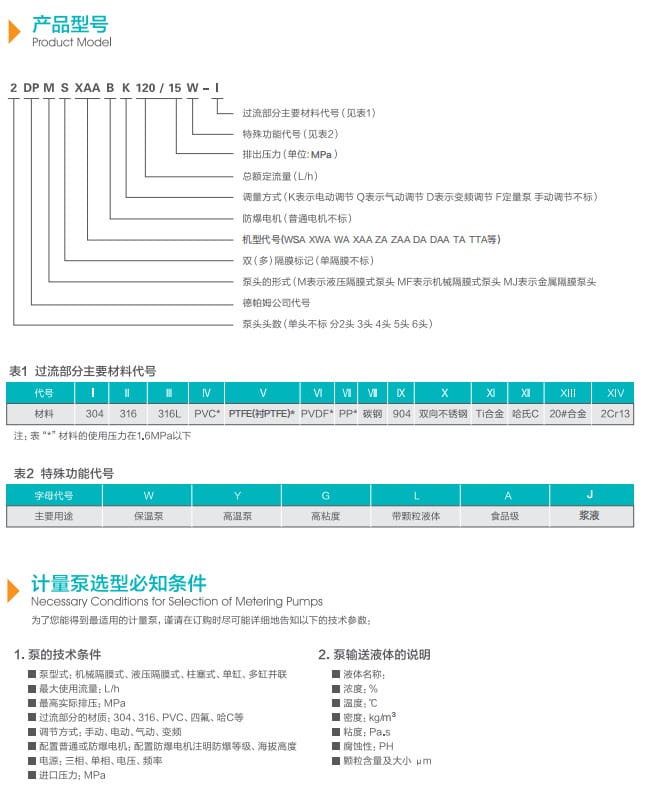

- 選型參數：訂貨時需提供完整的技術參數（流量、壓力、介質名稱、濃度、溫度、密度、粘度、腐蝕性、顆粒含量、是否有毒易燃等），以確保選型正確。
- 安裝與維護：安裝應按照典型安裝圖進行，定期檢查限位閥、補償閥、安全閥及隔膜狀態。
- 防爆要求：在易燃易爆環境中，需選用防爆電機及防爆電氣元件，氣動執行器可達到本質安全型防爆要求。
- 遠程控制：使用電動執行機構或氣動執行器時，需確保4-20mA信號正確連接，并注意閉環控制參數設置。
- 多泵頭并聯：并聯使用時需注意各泵頭流量平衡及脈沖疊加問題。
