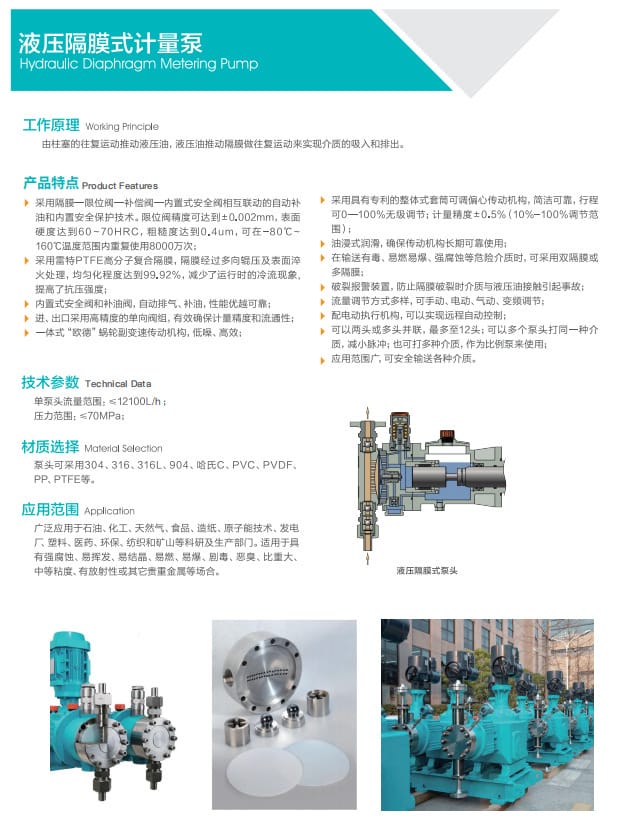

核心特點

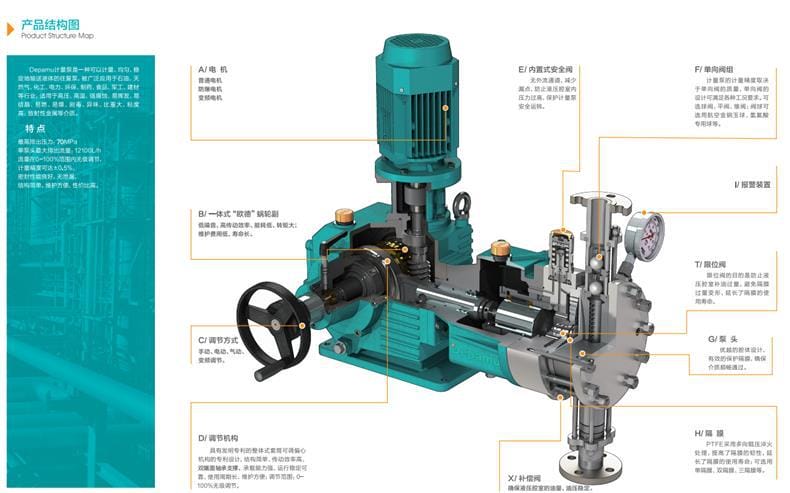

- 自動補油與安全保護：采用隔膜、限位閥、補償閥、內置式安全閥聯動技術，實現自動補油和內置安全保護。
- 高精度限位閥：限位閥精度達±0.002mm，表面硬度60~70HRC，粗糙度0.4μm，可在-80℃~160℃溫度范圍內重復使用8000萬次。
- 高性能隔膜：采用雷特PTEE高分子復合隔膜，經多向輥壓及表面淬火處理，均勻化程度達99.92%，減少冷流現象，提高抗壓強度。
- 可靠補油系統：內置式安全閥和補油閥，自動排氣、補油，性能優越可靠。
- 高精度單向閥組：進、出口采用高精度單向閥組，確保計量精度和流通性。
- 低噪高效傳動：一體式“歐德”蝸輪副變傳動機構，低噪、高效。
- 無級調節行程：采用專利整體式套筒可調偏心傳動機構，行程0~100%無級調節，結構簡潔可靠。
- 高計量精度：計量精度±0.5%（10%-100%調節范圍）。
- 油浸式潤滑：確保傳動機構長期可靠使用。

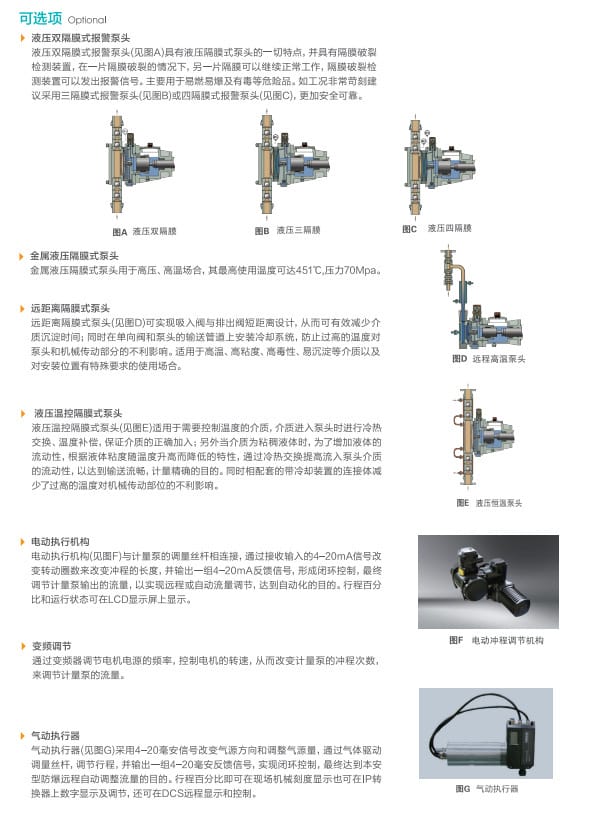

- 安全輸送危險介質：可選用雙隔膜或多隔膜，配備破裂報警裝置，防止隔膜破裂時介質與液壓油接觸引發事故。
- 多樣調節方式：可手動、電動、氣動、變頻調節，配電動執行機構實現遠程自動控制。
- 多頭并聯：可兩頭或多頭并聯（最多12頭），用于減小脈沖或作為比例泵輸送多種介質。
- 廣泛適用性：可安全輸送各種介質，包括高壓、高危、腐蝕性強、易燃易爆、劇毒等。
技術參數
| 參數項 |
數值/描述 |
| 限位閥精度 |
±0.002mm |
| 限位閥表面硬度 |
60~70HRC |
| 限位閥粗糙度 |
0.4μm |
| 限位閥工作溫度范圍 |
-80℃~160℃ |
| 限位閥使用壽命 |
8000萬次 |
| 隔膜均勻化程度 |
99.92% |
| 計量精度 |
±0.5%（10%-100%調節范圍） |
| 最大排出壓力 |
70 MPa |
| 單泵頭最大流量 |
12100 L/h |
| 行程調節范圍 |
0~100%無級調節 |
| 電機類型 |
普通電機、防爆電機、變頻電機（可選） |

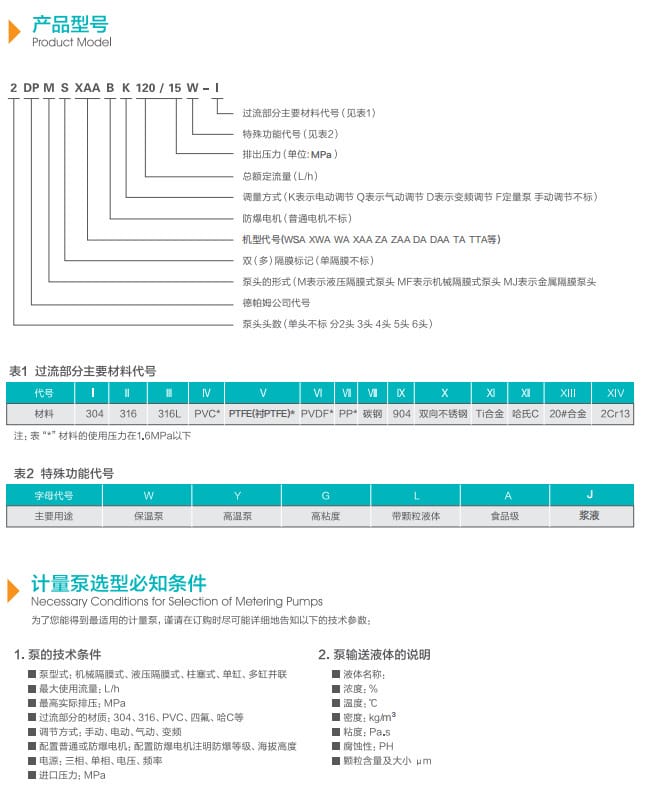

| 泵頭形式 |
液壓隔膜式（M）、機械隔膜式（MF）、金屬隔膜式（MJ） |
| 過流部分材料 |
304、316、316L、904、哈氏C、PVC、PVDF、PP、PTFE、碳鋼、2Cr13等 |
| 特殊功能代號 |
W（保溫）、A（高溫）、G（高粘度）、J（帶顆粒）、F（食品級）、S（漿液） |
| 電源 |
三相/單相，電壓、頻率按需選擇 |
| 防爆等級 |
可選防爆電機，需注明等級 |
應用行業
廣泛應用于石油、天然氣、化工、電力、制藥、食品、建材、造紙、原子能、發電廠、塑料、醫藥、環保、紡織、礦山等領域。特別適用于輸送強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、惡臭、比重大的介質，以及中等粘度液體、放射性物質或貴重金屬溶液。
安裝條件

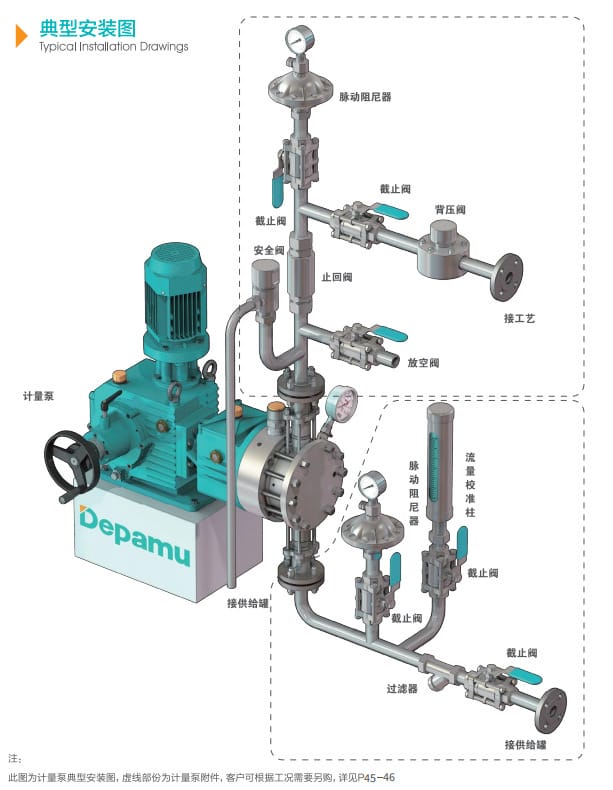

- 標準安裝流程：供給罐 → 截止閥 → 過濾器 → 計量泵 → 止回閥 → 背壓閥 → 脈動阻尼器 → 安全閥 → 工藝系統。
- 附件配置：放空閥用于系統排氣；脈動阻尼器吸收脈沖穩定流量；安全閥防止系統超壓；截止閥用于隔離維修；背壓閥維持出口壓力穩定。以上附件根據工況需要另行選購。
- 環境要求：安裝位置應便于操作和維護，避免高溫、潮濕、腐蝕性氣體環境。電機需根據防爆等級選擇合適安裝區域。
- 管路連接：進、出口管路應保證密封性，避免泄漏。對于高溫、高粘度介質，建議加裝冷卻或加熱系統。
- 進口壓力：需提供進口壓力值，確保泵的正常吸入。
- 電源要求：根據電機類型提供相應電源（電壓、頻率、相數）。
注意事項
- 危險介質輸送：輸送有毒、易燃易爆、強腐蝕等危險介質時，必須采用雙隔膜或多隔膜設計，并配備破裂報警裝置。
- 選型參數提供：選型時需提供最大使用流量、最高實際排壓、液體名稱、濃度、溫度、過流部分材質、密度、粘度、調節方式、電機類型、電源、腐蝕性（pH值）、顆粒含量及大小、進口壓力等參數。
- 溫度控制：對于高溫介質（如超過160℃），需選用金屬隔膜泵頭或遠距離隔膜泵頭，并加裝冷卻系統保護傳動部件。
- 粘度處理：高粘度介質需升溫降低粘度，或選用液壓溫控隔膜泵頭。
- 安全閥設置：內置式安全閥可保護液壓系統，但外接安全閥也需正確設定壓力，防止超壓。
- 隔膜破裂處理：一旦隔膜破裂報警，應立即停機檢查，更換隔膜，避免介質與液壓油混合。
- 多頭并聯使用：多頭并聯時需確保各泵頭同步調節，避免流量不均。
- 定期維護：油浸式潤滑需定期檢查油位和油質；單向閥組需定期清洗或更換密封件；限位閥和補償閥需保持精度。
- 防爆要求：在易燃易爆環境中，必須使用防爆電機和防爆電氣組件，并確保接地可靠。
