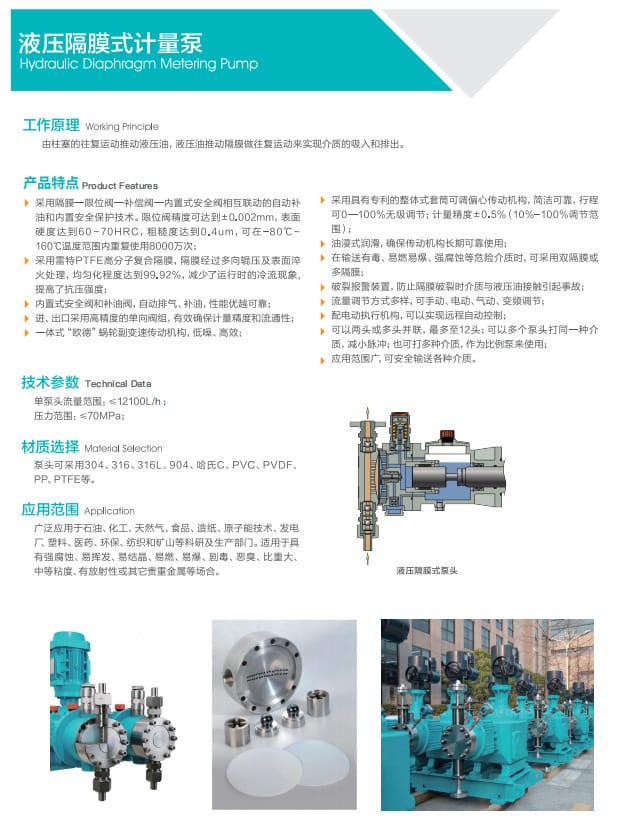

核心特點
- 自動補油與安全保護技術：采用隔膜—限位閥—補償閥—內置式安全閥相互聯動的自動補油和內置安全保護技術，確保運行穩定可靠。
- 高精度限位閥：限位閥精度可達±0.002mm，表面硬度60~70HRC，粗糙度0.4μm，可在-80℃~160℃溫度范圍內重復使用8000萬次。
- 優質隔膜材料：采用雷特PTEE高分子復合隔膜，經多向輥壓及表面淬火處理，均勻化程度達99.92%，減少冷流現象，提高抗壓強度。
- 專利傳動機構：整體式套筒可調偏心傳動機構，結構簡潔可靠，行程可0~100%無級調節，計量精度±0.5%（10%-100%調節范圍）。
- 油浸式潤滑：確保傳動機構長期可靠使用，維護方便。

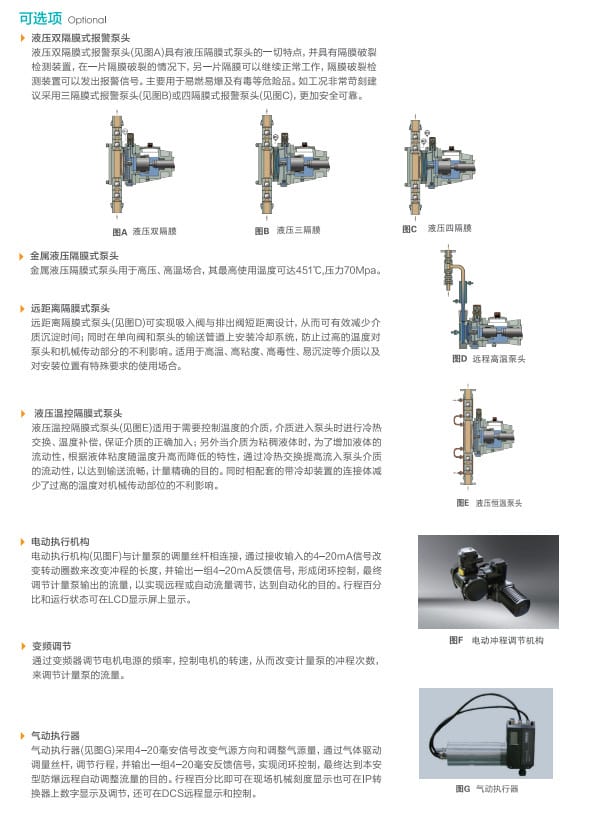

- 安全防護設計：可配備雙隔膜或多隔膜，以及破裂報警裝置，防止隔膜破裂時介質與液壓油接觸引發事故。
- 多種調節方式：支持手動、電動、氣動、變頻調節，配電動執行機構可實現遠程自動控制。

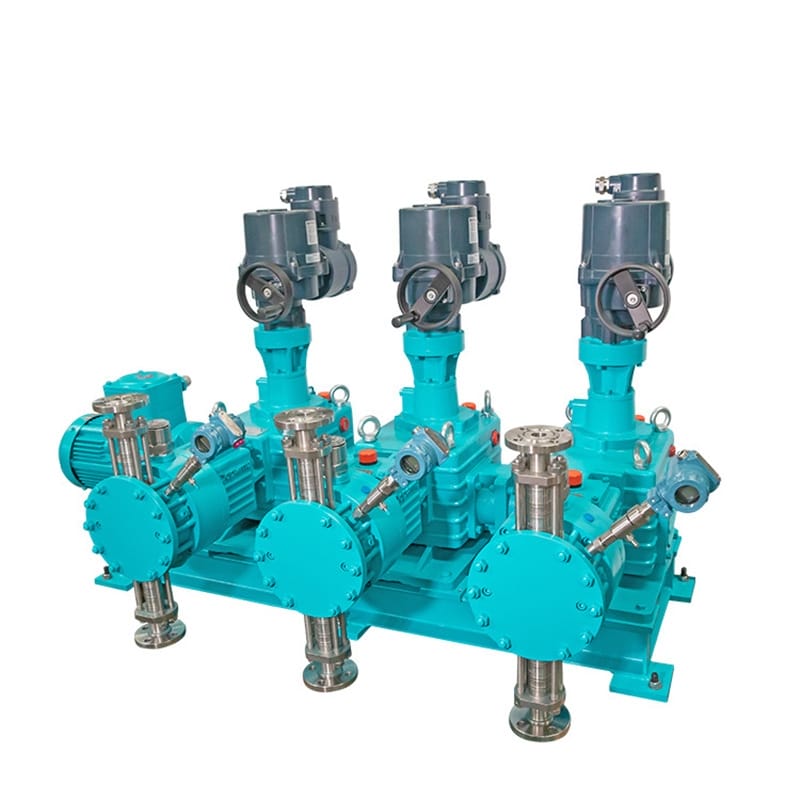

- 多頭并聯能力：可兩頭或多頭并聯，最多至12頭，可輸送同一種介質減小脈沖，也可輸送多種介質作為比例泵使用。
- 廣泛適用性：可安全輸送各種介質，包括有毒、易燃易爆、強腐蝕等危險介質。
技術參數
| 參數項 |
數值 |
| 單泵頭最大流量 |
≤12100 L/h |
| 最高排出壓力 |
≤70 MPa |
| 限位閥精度 |
±0.002mm |
| 限位閥表面硬度 |
60~70 HRC |
| 限位閥粗糙度 |
0.4μm |
| 限位閥工作溫度范圍 |
-80℃ ~ 160℃ |
| 限位閥重復使用次數 |
8000萬次 |
| 隔膜均勻化程度 |
99.92% |
| 計量精度 |
±0.5%（在10%-100%調節范圍內） |
| 行程調節范圍 |
0~100% 無級調節 |
| 電源 |
三相/單相，電壓/頻率按需配置 |
| 電機類型 |
普通或防爆（需注明防爆等級、海拔高度） |
應用行業
廣泛應用于石油、化工、天然氣、食品、造紙、原子能技術、發電廠、塑料、醫藥、環保、紡織和礦山等科研及生產部門。特別適用于以下介質場合：
- 強腐蝕性介質
- 易揮發、易結晶介質
- 易燃、易爆介質
- 劇毒、惡臭介質
- 比重大、中等粘度介質
- 有放射性或貴重金屬介質
安裝條件

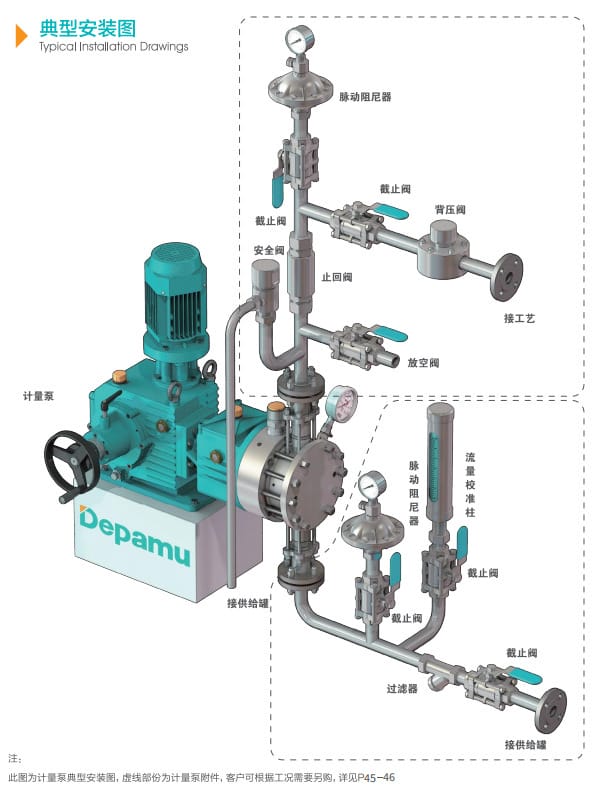

典型安裝圖（參考文件3）包含以下組件（虛線部分為可選附件，客戶可根據工況需要另購）：
- 脈動阻尼器
- 截止閥（進口和出口側）
- 背壓閥
- 安全閥
- 止回閥
- 放空閥
- 過濾器（進口側）
安裝時需注意：
- 確保泵的進口壓力滿足要求，避免氣蝕。
- 根據介質特性選擇適當?shù)倪^流部分材料（如304、316、316L、PVC、PTFE、哈氏C等）。
- 對于高溫、高粘度、高毒性、易沉淀介質，可選用遠距離隔膜式泵頭或液壓溫控隔膜式泵頭，并配套冷卻系統。
- 電源和電機類型需根據現場條件配置，防爆場合需選用防爆電機并注明防爆等級。
- 調節方式（手動、電動、氣動、變頻）需根據自動化需求選擇。
注意事項
- 危險介質輸送：在輸送有毒、易燃易爆、強腐蝕等危險介質時，強烈建議采用雙隔膜或多隔膜泵頭，并配備破裂報警裝置，確保安全。
- 高溫高壓場合：當介質溫度超過常規范圍（如最高可達451℃）或壓力高達70MPa時，應選用金屬液壓隔膜式泵頭。
- 高粘度介質：對于粘稠液體，可利用液壓溫控隔膜式泵頭進行加熱，提升流動性，實現順暢輸送和精確計量。
- 遠程控制：如需實現遠程或自動流量調節，可配電動執行機構（接收4-20mA信號）或氣動執行器，注意防爆要求。

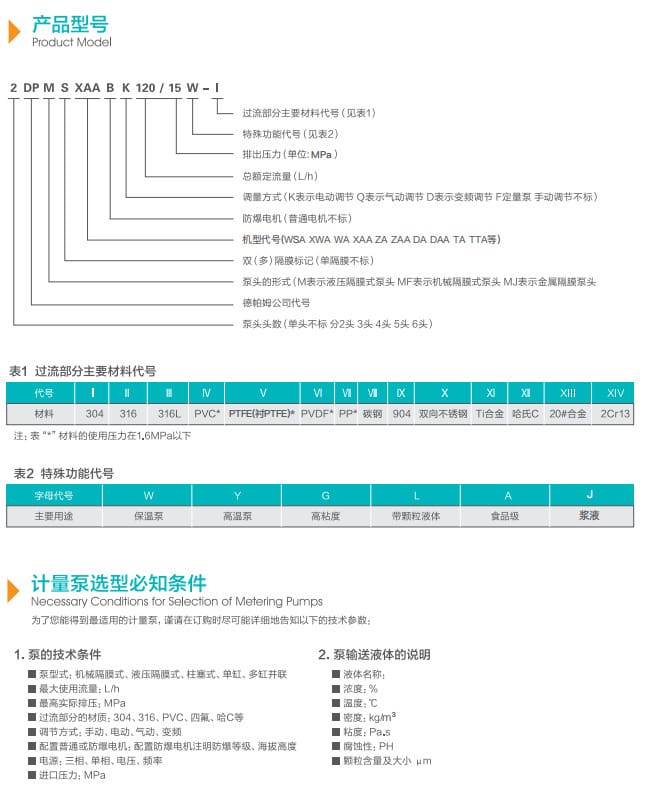

- 選型參數提供：訂購時需詳細提供以下技術參數：
- 泵型式（機械隔膜式、液壓隔膜式、柱塞式等）
- 最大使用流量（L/h）
- 最高實際排壓（MPa）
- 調節方式
- 電機類型（普通或防爆，防爆需注明等級和海拔高度）
- 電源（三相/單相、電壓、頻率）
- 輸送液體名稱、濃度、溫度、密度、粘度、腐蝕性（pH）、顆粒含量及大小、進口壓力
- 維護保養：油浸式潤滑需定期檢查油位和油質；隔膜及單向閥組需定期檢查磨損情況；內置安全閥和補油閥需確保自動排氣、補油功能正常。
- 并聯使用：多頭并聯時，需確保各泵頭同步性，避免脈沖疊加影響系統穩定性。
