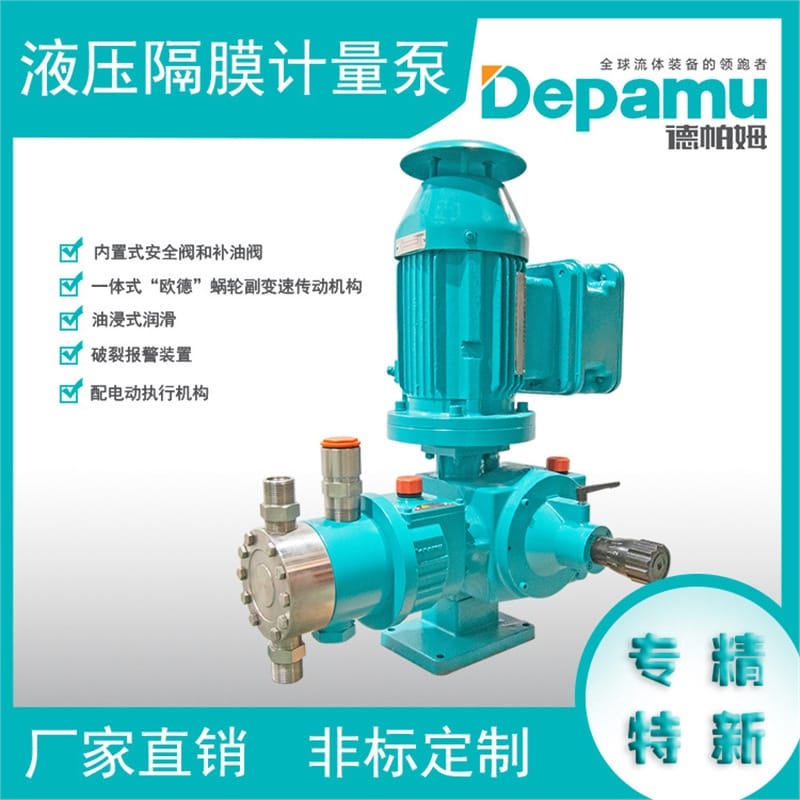

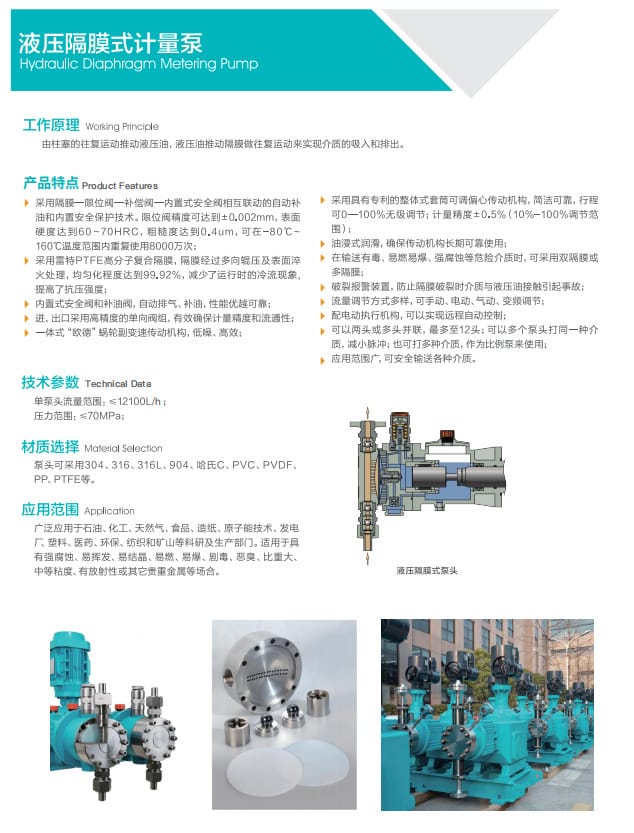

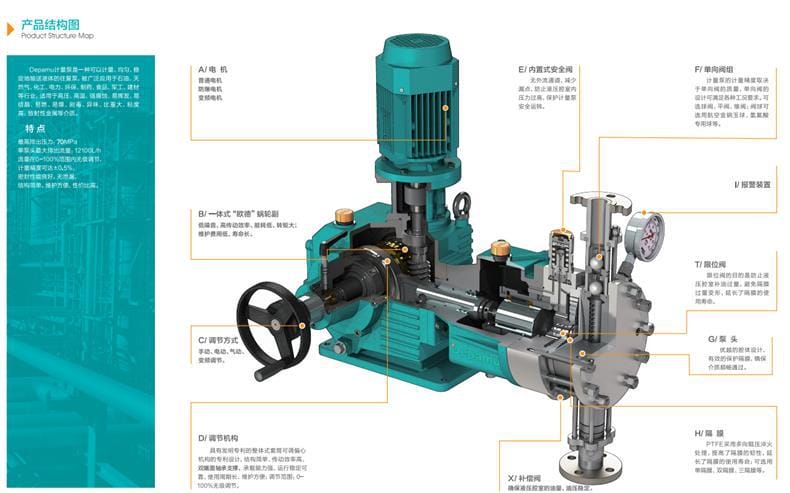

核心特點
- 自動補油與安全保護技術：采用隔膜—限位閥—補償閥—內置式安全閥聯動系統，實現自動補油和內置安全保護。
- 高精度限位閥：精度達±0.002mm，表面硬度60~70HRC，粗糙度0.4μm，可在-80℃~160℃溫度范圍內重復使用8000萬次。
- 優質隔膜材料：采用雷特PTEE高分子復合隔膜，經多向輥壓及表面淬火處理，均勻化程度達99.92%，減少冷流現象，提高抗壓強度。
- 可靠的內置閥組：內置式安全閥和補油閥自動排氣、補油；進出口高精度單向閥組確保計量精度和流通性。
- 高效傳動機構：一體式“歐德”蝸輪副變傳動機構，低噪、高效；專利整體式套筒可調偏心傳動機構，行程0~100%無級調節。
- 油浸式潤滑：確保傳動機構長期可靠使用。
- 危險介質適應性：可選雙隔膜或多隔膜結構，配備破裂報警裝置，防止介質與液壓油混合引發事故。
- 多樣化調節方式：支持手動、電動、氣動、變頻調節，可配電動執行機構實現遠程自動控制。
- 多泵頭并聯：最多可12頭并聯，可減小脈沖或作為比例泵輸送多種介質。

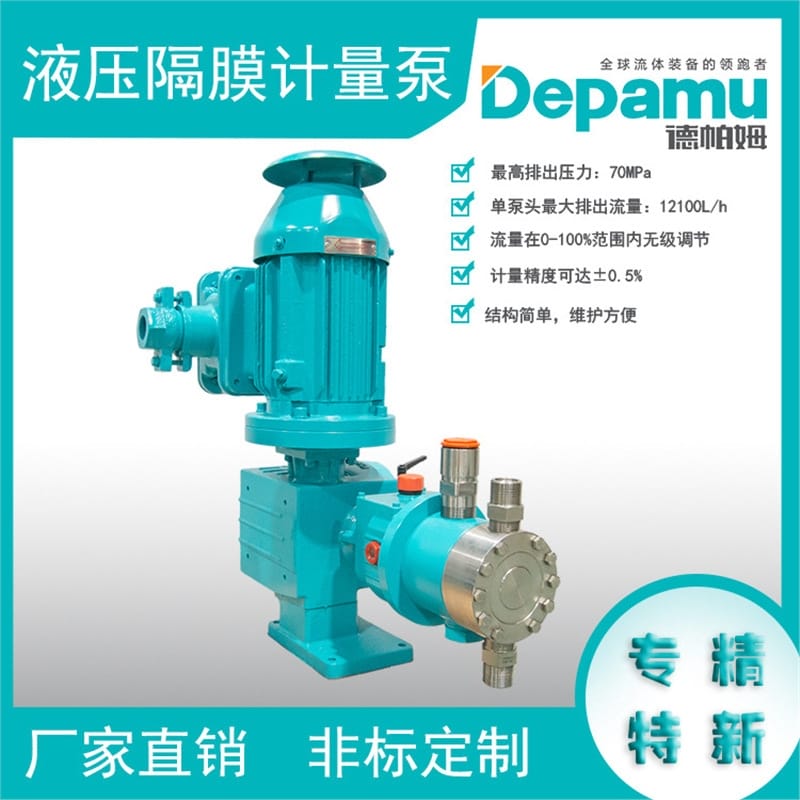

技術參數
| 參數項 |
數值 |
| 限位閥精度 |
±0.002mm |
| 限位閥表面硬度 |
60~70HRC |
| 限位閥粗糙度 |
0.4μm |
| 工作溫度范圍 |
-80℃~160℃ |
| 限位閥重復使用次數 |
8000萬次 |
| 隔膜均勻化程度 |
99.92% |
| 計量精度 |
±0.5%（10%~100%調節范圍） |
| 單泵頭最大流量 |
≤12100 L/h |
| 最大排出壓力 |
≤70 MPa |
| 行程調節范圍 |
0~100%無級調節 |
| 最大并聯頭數 |
12頭 |
應用行業
廣泛應用于石油、天然氣、化工、電力、制藥、食品、建材、造紙、原子能、發電廠、塑料、醫藥、環保、紡織、礦山等科研與生產領域。特別適用于強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、惡臭、比重大的介質，以及中等粘度、放射性或貴重金屬液體。
安裝條件

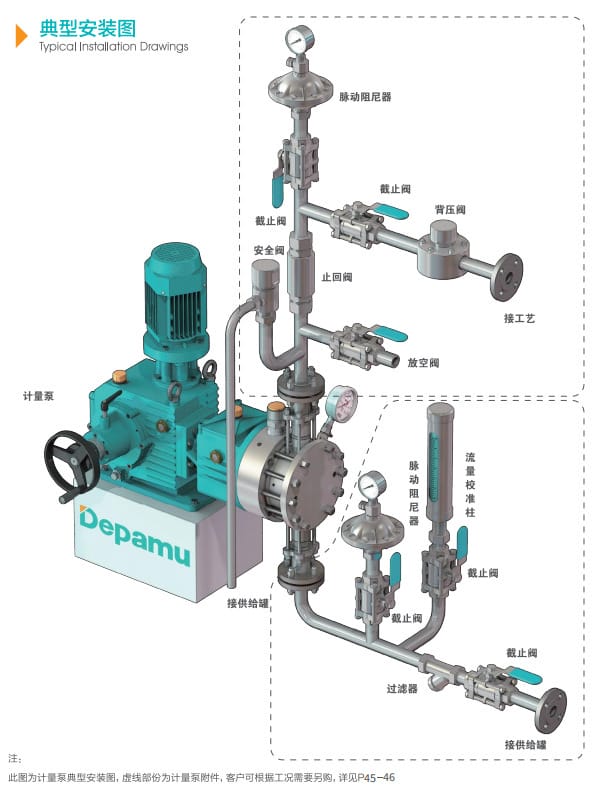

- 典型安裝需配置脈動阻尼器、截止閥、背壓閥、安全閥、止回閥、放空閥、過濾器等附件（客戶可根據工況另行選購）。
- 泵頭可選液壓隔膜式、機械隔膜式、柱塞式等，材質包括304、316、316L、904、哈氏C、PVC、PVDF、PP、PTFE等。
- 電機可選普通電機、防爆電機、變頻電機，需注明防爆等級、海拔高度。
- 電源要求：三相或單相，需提供電壓和頻率。
- 對于高溫、高粘度、易沉淀介質，可選用遠距離隔膜式泵頭或液壓溫控隔膜式泵頭，并配套冷卻裝置。
注意事項
- 危險介質輸送：輸送有毒、易燃易爆、強腐蝕等危險介質時，必須采用雙隔膜或多隔膜結構，并配備破裂報警裝置。

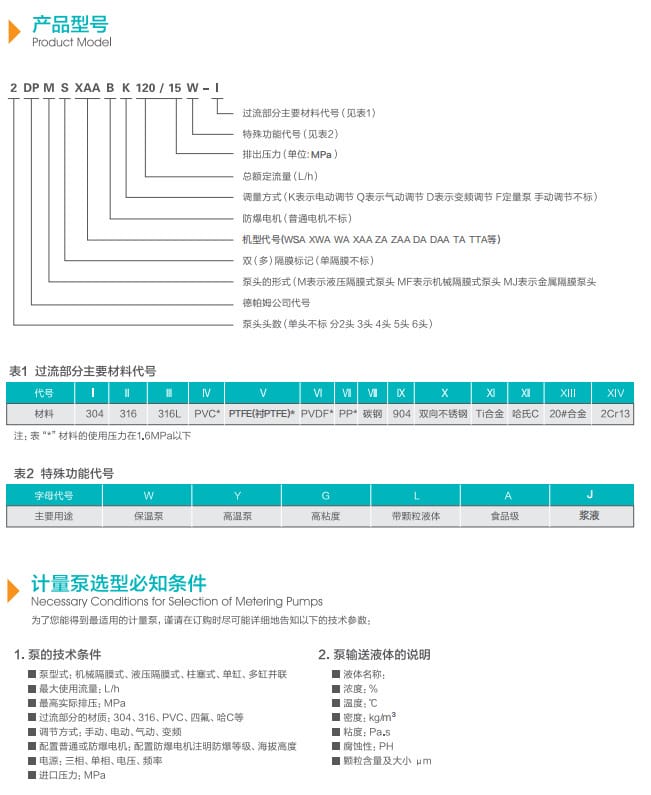

- 選型參數提供：需提供泵的技術條件（型式、流量、壓力、調節方式、電機類型等）、輸送液體說明（名稱、濃度、溫度、密度、粘度、腐蝕性、顆粒含量、進口壓力等）以及過流部分材質要求。

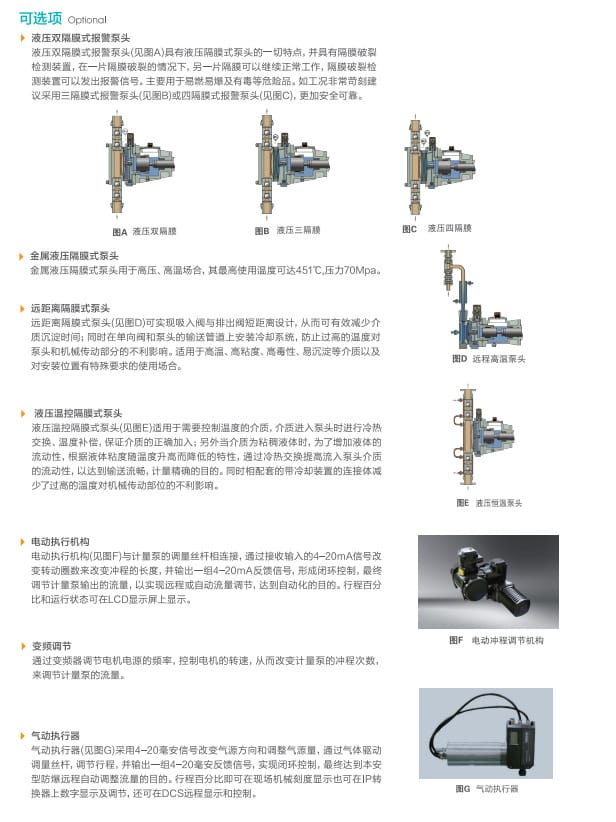

- 附件選擇：根據工況需要，可選配液壓雙隔膜報警泵頭、金屬液壓隔膜式泵頭（最高溫度451℃、最高壓力70MPa）、遠距離隔膜式泵頭、液壓溫控隔膜式泵頭、電動執行機構、變頻調節、氣動執行器等。
- 維護與潤滑：油浸式潤滑需定期檢查油位和油質，確保傳動機構長期可靠運行。
- 安裝環境：應避免高溫、潮濕、腐蝕性氣體對泵體及電氣部件的影響，必要時采取防護措施。
- 安全閥校驗：內置式安全閥需定期校驗，確保自動泄壓功能正常。
