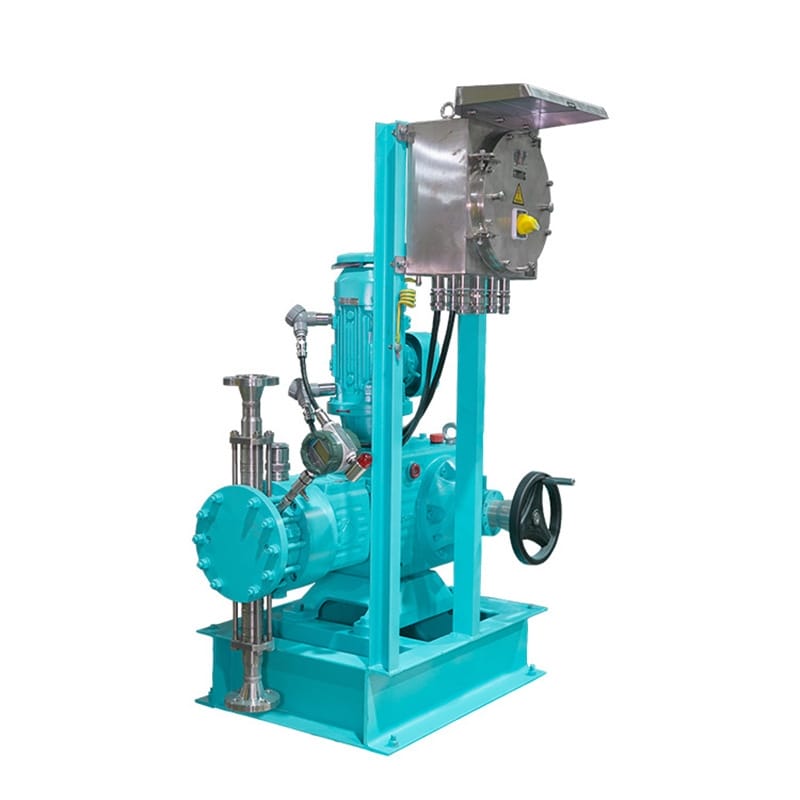

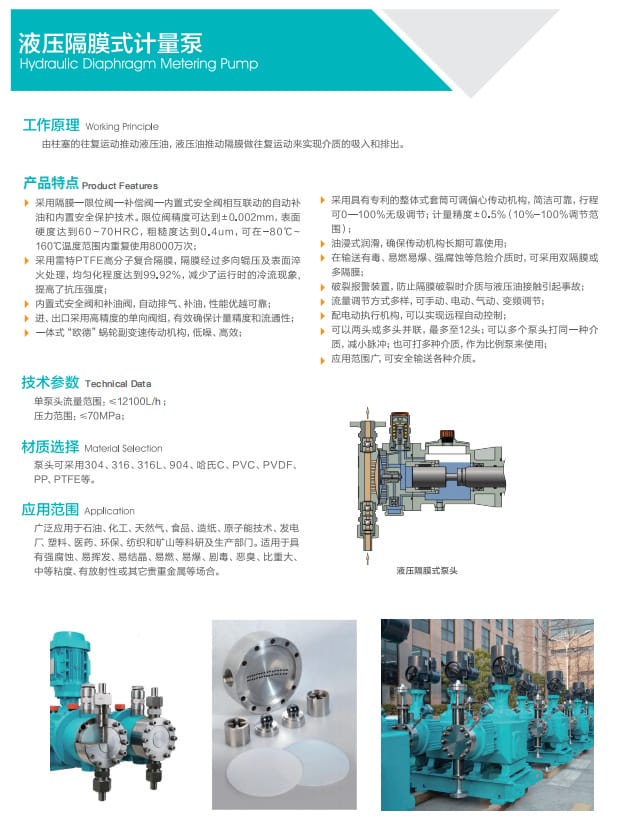

德帕姆液壓隔膜計量泵
核心特點

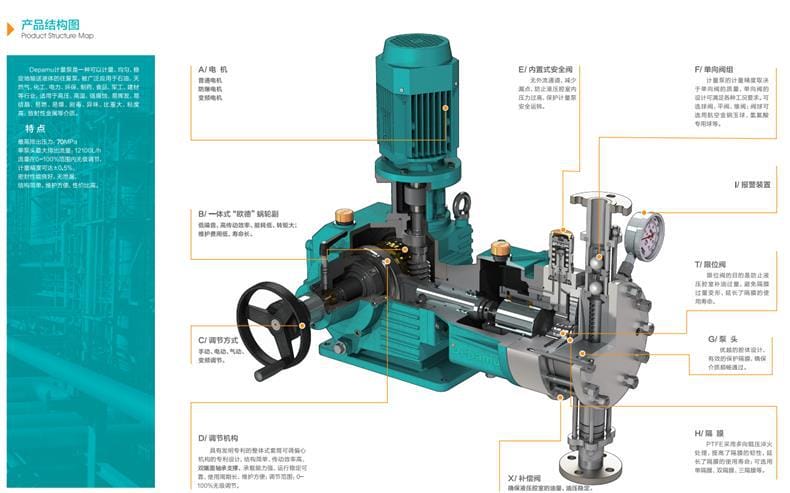

- 自動補油與安全保護：采用隔膜—限位閥—補償閥—內置式安全閥相互聯動的自動補油和內置安全保護技術，確保運行安全可靠。
- 高精度限位閥：限位閥精度達±0.002mm，表面硬度60~70HRC，粗糙度0.4μm，可在-80℃~160℃溫度范圍內重復使用8000萬次。
- 優質隔膜材料：采用雷特PTFE高分子復合隔膜，經多向輥壓及表面淬火處理，均勻化程度達99.92%，減少冷流現象，提高抗壓強度。
- 高計量精度：計量精度±0.5%（在10%-100%調節范圍內）。
- 多種調節方式：支持手動、電動、氣動、變頻調節，可配電動執行機構實現遠程自動控制。
- 多泵頭并聯：支持兩頭或多頭并聯，最多至12頭，可輸送同種介質減小脈沖，或輸送多種介質作為比例泵。
- 內置安全裝置：內置式安全閥和補油閥，自動排氣、補油，性能優越可靠。
- 高效傳動機構：一體式“歐德”蝸輪副變傳動機構，低噪、高效；專利整體式套筒可調偏心傳動機構，行程0-100%無級調節。
- 油浸式潤滑：確保傳動機構長期可靠使用。

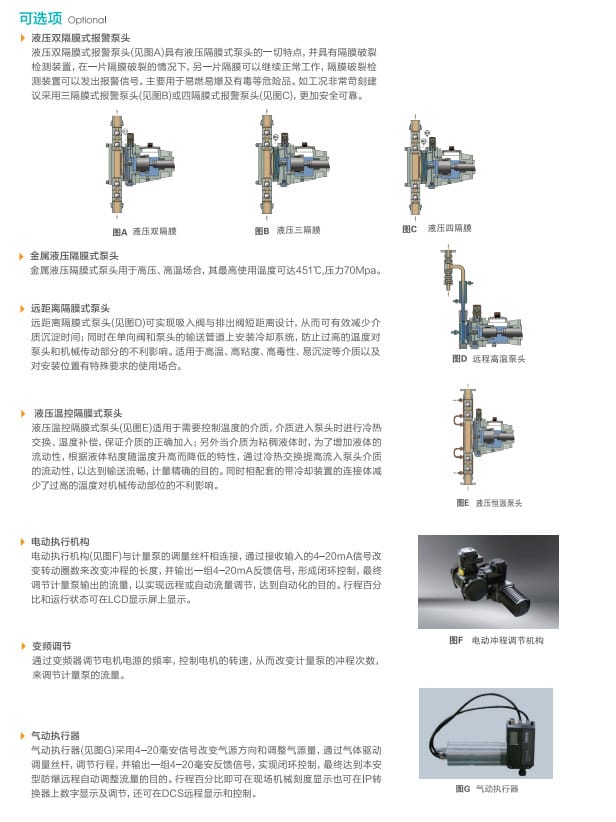

- 危險介質處理：輸送有毒、易燃易爆、強腐蝕等危險介質時，可采用雙隔膜或多隔膜，并配備破裂報警裝置。
技術參數
| 參數 |
數值 |
| 單泵頭最大流量 |
≤12100 L/h |
| 最高排出壓力 |
≤70 MPa |
| 計量精度 |
±0.5%（10%-100%調節范圍） |
| 限位閥精度 |
±0.002mm |
| 限位閥表面硬度 |
60~70 HRC |
| 限位閥粗糙度 |
0.4μm |
| 工作溫度范圍 |
-80℃~160℃ |
| 隔膜均勻化程度 |
99.92% |
| 行程調節范圍 |
0-100% |
| 并聯最大頭數 |
12頭 |
應用行業
廣泛應用于石油、化工、天然氣、食品、造紙、原子能技術、發電廠、塑料、醫藥、環保、紡織、礦山等科研及生產部門。適用于強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、惡臭、比重大的介質，以及中等粘度、有放射性或貴重金屬等場合。
安裝條件

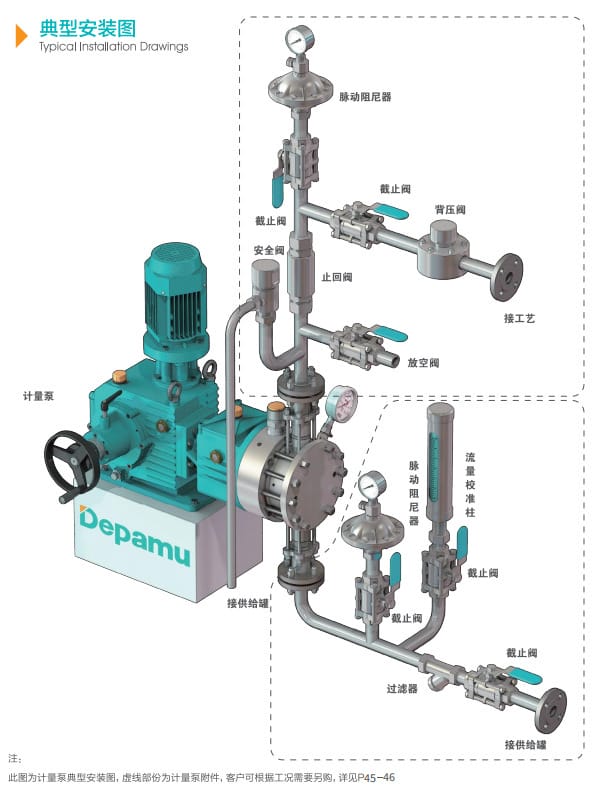

- 典型安裝圖：包括脈動阻尼器、截止閥、背壓閥、安全閥、止回閥、放空閥、計量泵、過濾器等組件，虛線部分為可選附件，客戶可根據工況需要另行購買。
- 電源要求：需提供三相或單相電源，明確電壓和頻率。
- 電機配置：可選普通電機或防爆電機（防爆需注明等級和海拔）。
- 進口條件：需明確進口壓力、介質溫度、粘度、密度、顆粒含量及大小等參數。
- 過流部分材質：根據介質腐蝕性選擇304、316、316L、PVC、PTFE、哈氏C等材質。
- 特殊工況：對于高溫、高粘度、易沉淀介質，可選用遠距離隔膜式泵頭或液壓溫控隔膜式泵頭，并配套冷卻裝置。
注意事項

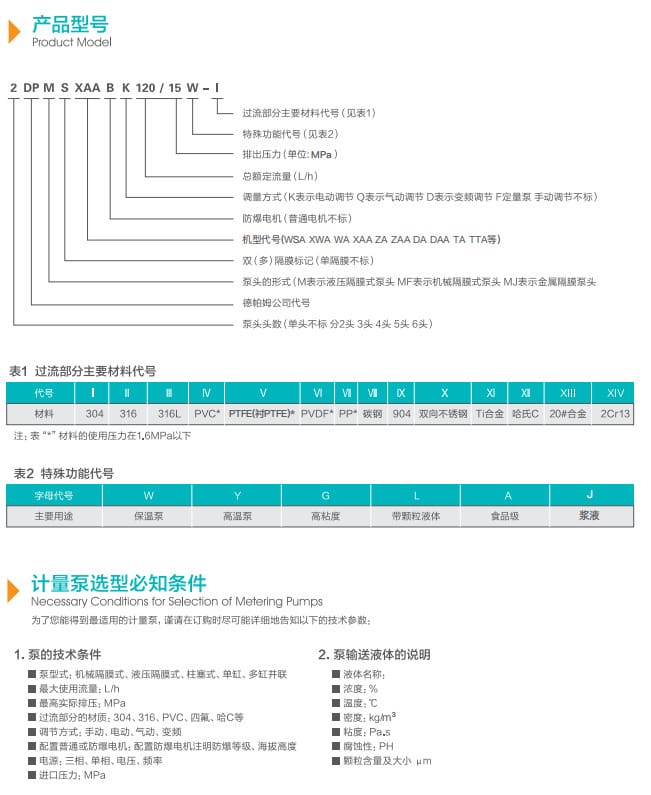

- 選型必知：訂購時需提供泵型式、最大使用流量、最高實際排壓、溫度、過流部分材質、密度、調節方式、粘度、電機配置、腐蝕性（pH值）、電源、顆粒含量及大小、進口壓力、液體名稱、濃度等參數。
- 危險介質：輸送有毒、易燃易爆、強腐蝕等危險介質時，必須采用雙隔膜或多隔膜泵頭，并配備破裂報警裝置。
- 高溫工況：金屬液壓隔膜式泵頭最高使用溫度可達451℃，壓力可達70MPa，但需注意連接體冷卻。
- 遠程控制：電動執行機構或氣動執行器可實現遠程自動控制，需確保信號（4-20mA）連接正確。
- 定期維護：油浸式潤滑需定期檢查油位和油質，確保傳動機構長期可靠。
- 安裝附件：根據工況需要，可加裝脈動阻尼器、背壓閥、安全閥等附件，以優化系統性能。
- 防爆要求：在易燃易爆環境中，應選用防爆電機或氣動執行器（本安型防爆）。
- 泵頭材質：PTFE襯里材質使用壓力需在1.6MPa以下。
- 多泵頭并聯：并聯使用時需注意各泵頭同步性，避免脈沖疊加。
- 隔膜破裂報警：定期檢查報警裝置功能，確保在隔膜破裂時能及時發出信號。
