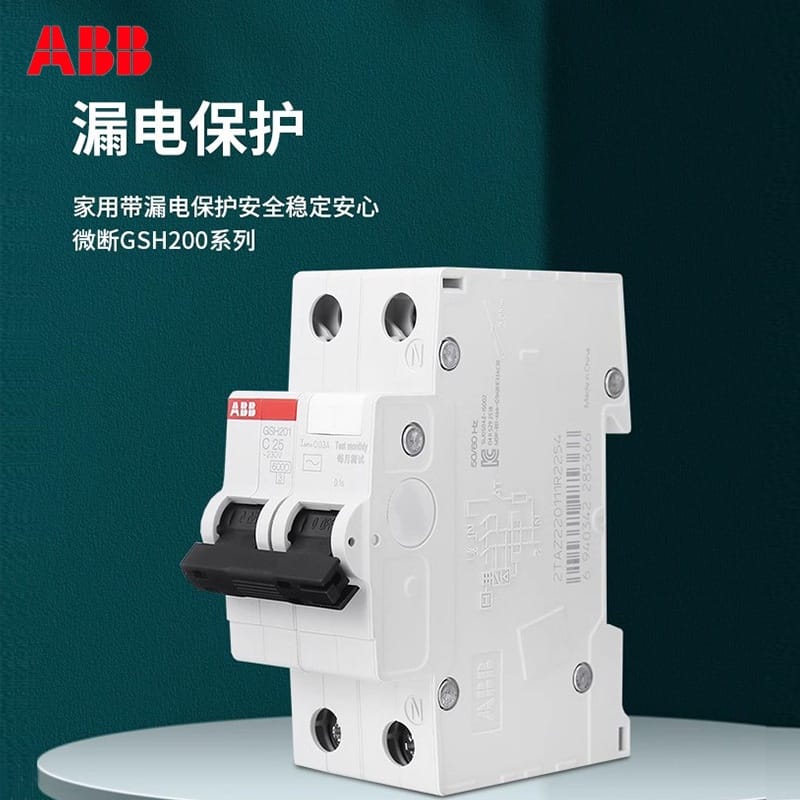

ABB GSH系列微型漏電斷路器產品說明
? 核心特點
- 毫秒級漏電防護：0.03A高靈敏度檢測，≤0.1s極速切斷電路，有效防范觸電事故。

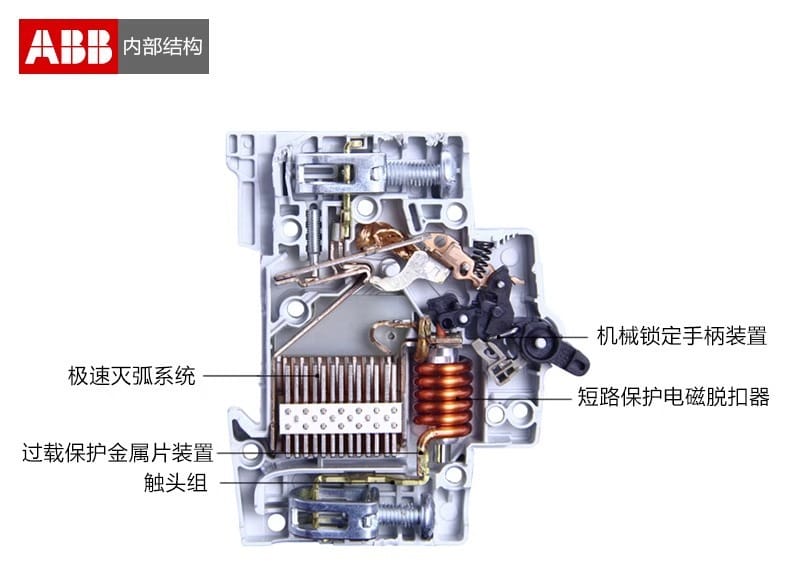

- 三重安全守護：集漏電、過載、短路保護于一體，內置極速滅弧系統與金屬片過載脫扣裝置，全面阻斷電氣火災隱患。

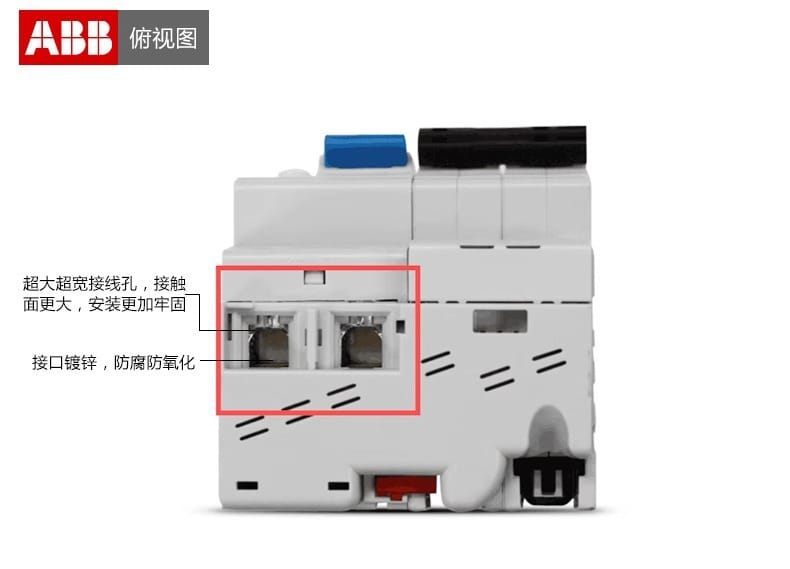

- 精工品質與耐用設計：瑞士ABB品牌，九十余年電氣技術沉淀；采用阻燃PC外殼，耐腐蝕鍍鋅接線端子，超大超寬接線孔確保接觸牢固、抗氧化。
- 權威認證與售后保障：通過國家3C強制認證，符合IEC 61009-1及GB 16917.1標準，提供3年官方質保，使用安心。

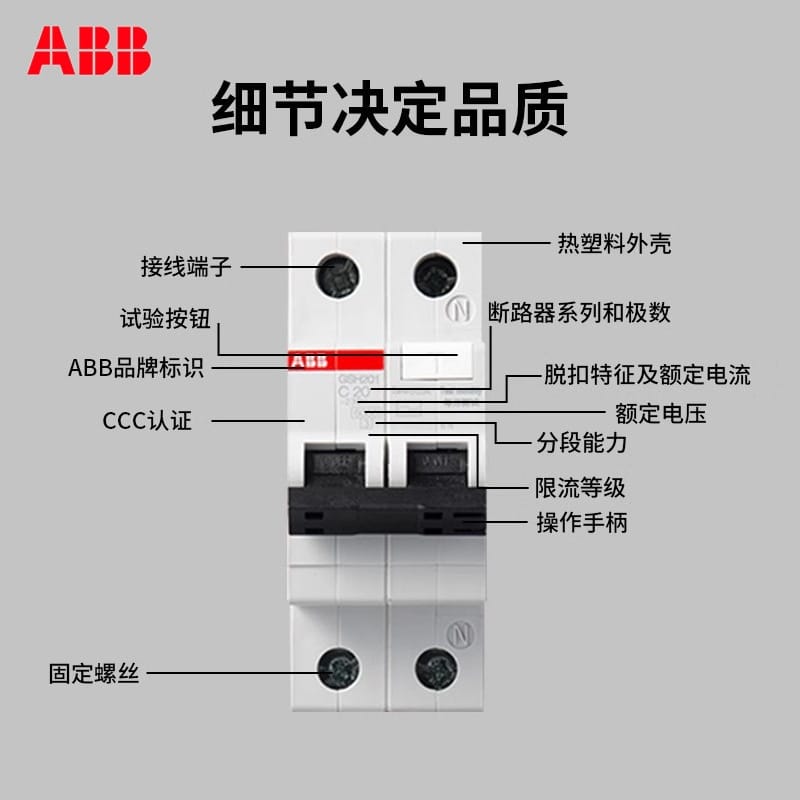

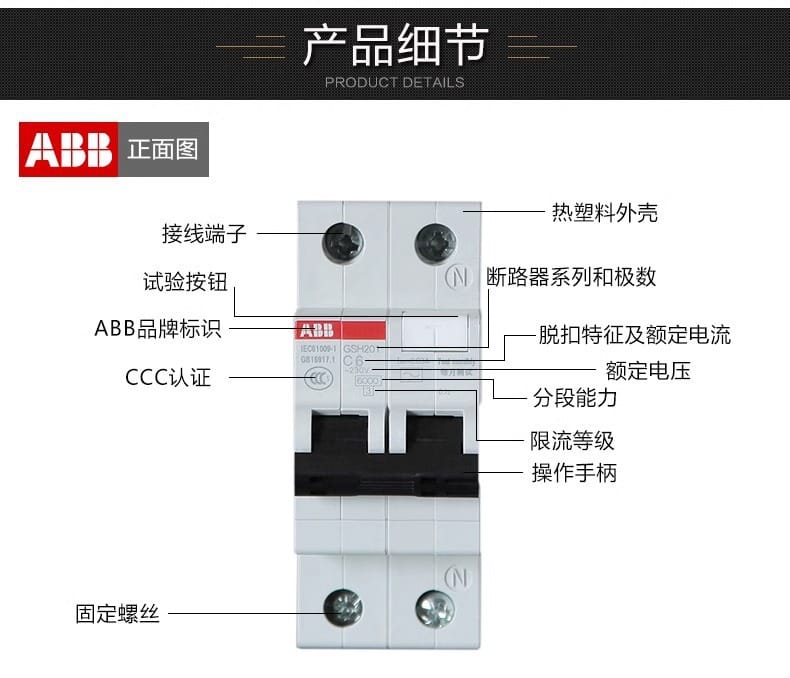

- 人性化操作設計：機械鎖定手柄防誤觸，清晰標識脫扣特征與額定電流，每月一鍵“TEST”自檢，維護便捷。

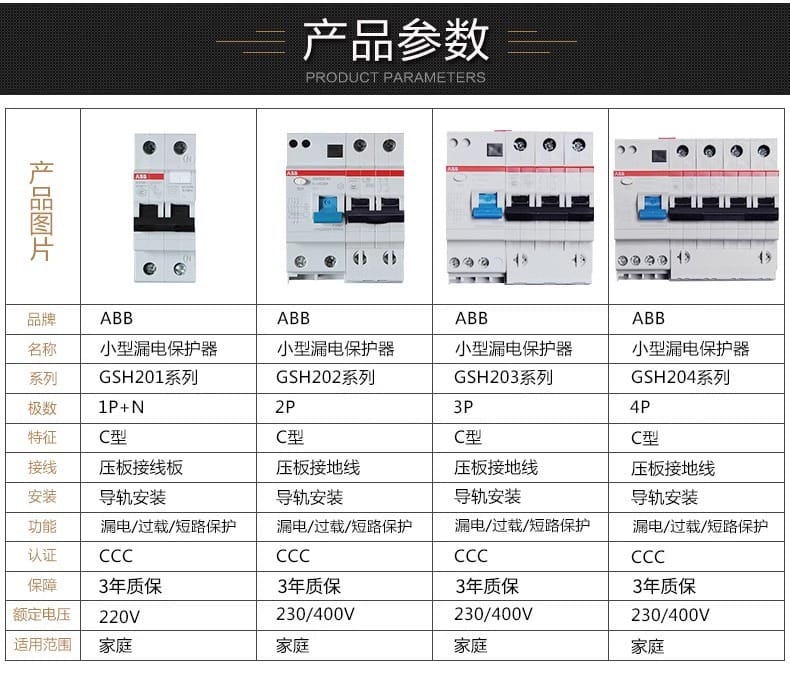

? 技術參數

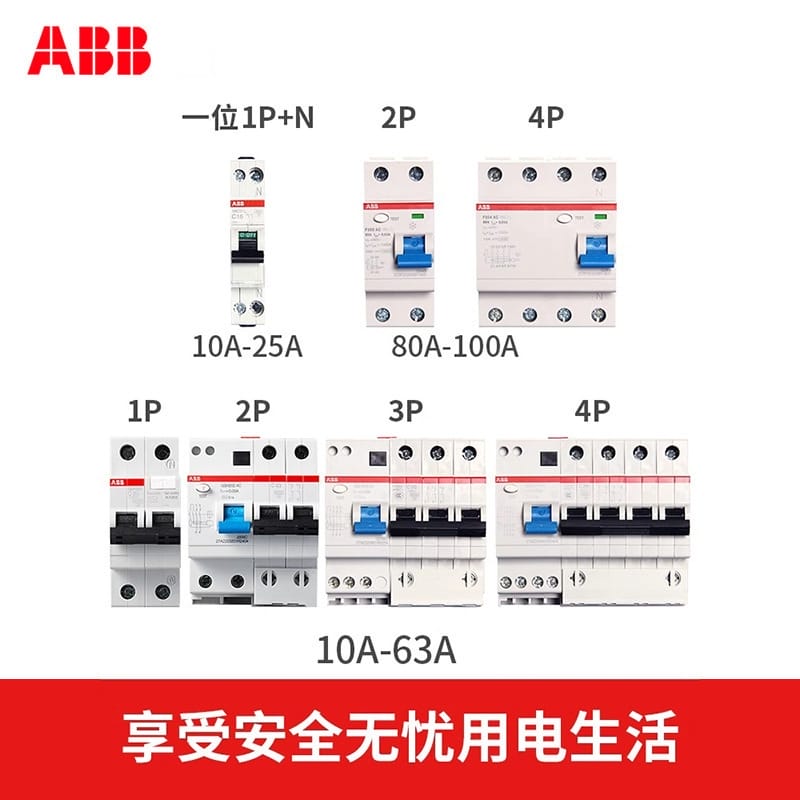

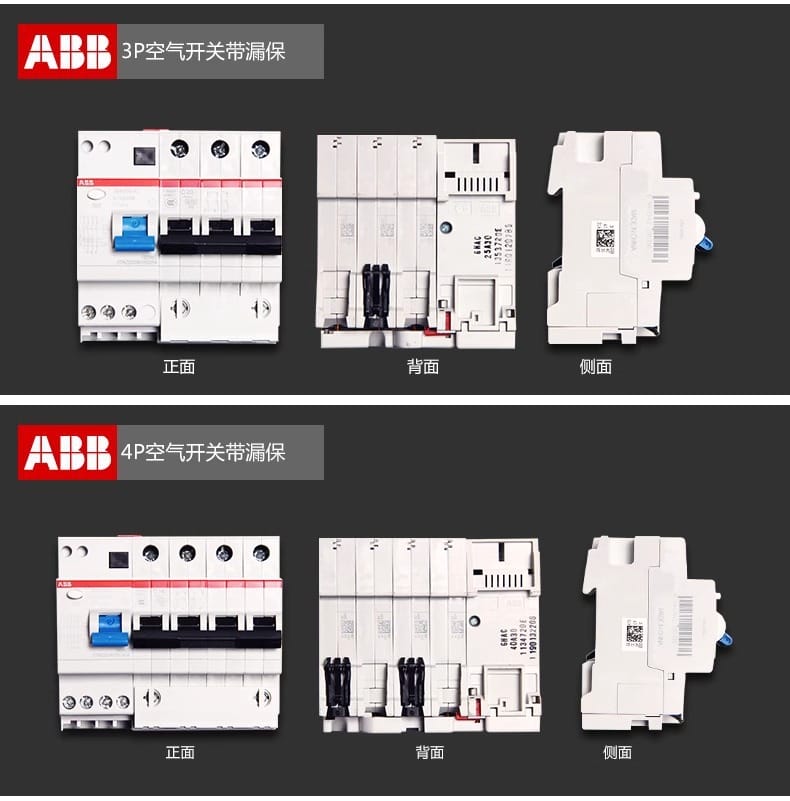

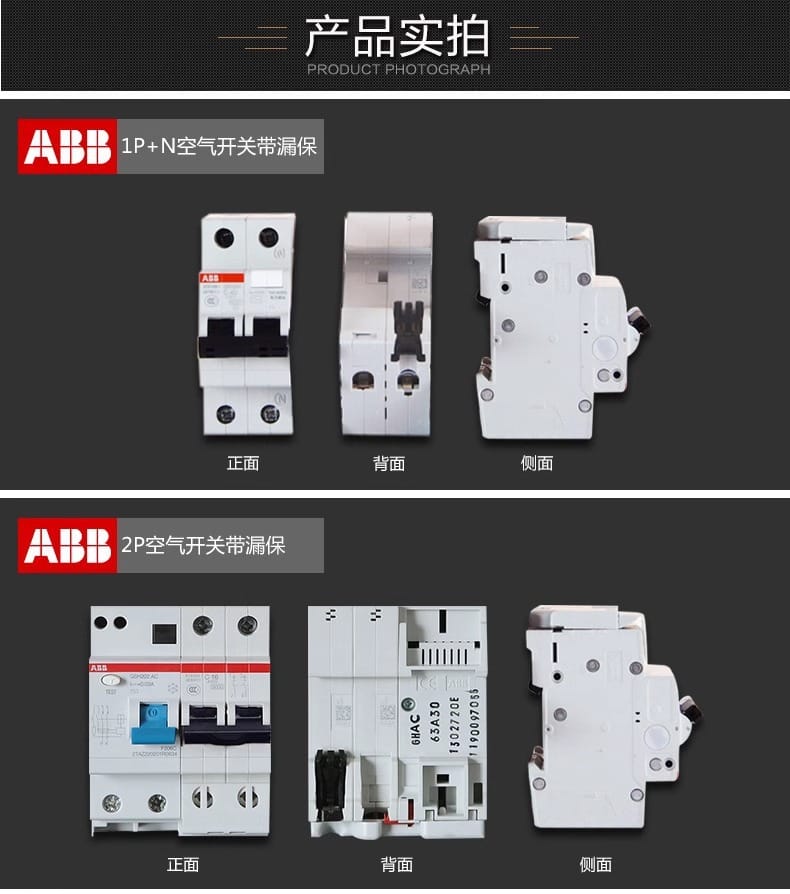

- 產品系列：GSH201（1P+N）/ GSH202（2P）/ GSH203（3P）/ GSH204（4P）
- 脫扣特性：C型（適用于常規照明及家用電器負載）
- 額定電壓：220V AC（1P+N） / 230V-400V AC（2P/3P/4P）
- 漏電動作電流（IΔn）：0.03A（30mA）
- 動作時間：≤0.1秒
- 安裝方式：標準35mm DIN導軌安裝
- 接線方式：壓板式接線端子（支持大截面導線）
- 執行標準：IEC 61009-1 / GB 16917.1
- 安全認證：CCC認證
- 質保期限：3年
? 應用行業
本產品專為高安全性用電場景設計，主要適用于：
- 家庭住宅：全屋配電箱主線及分支回路保護，重點防范空調、電熱水器、電磁爐等大功率電器過載、短路及老化漏電隱患。
- 小型商業與辦公場所：店鋪、寫字樓、公寓等對人身觸電防護要求較高的末端配電系統。
- 特殊/潮濕環境：廚房、衛生間、陽臺等易受潮區域，以及老舊住宅線路安全改造升級項目。
?? 安裝條件
- 配電環境：需安裝于標準家用/商用配電箱內，環境應保持干燥、通風良好，避免陽光直射、雨水侵入及腐蝕性氣體。

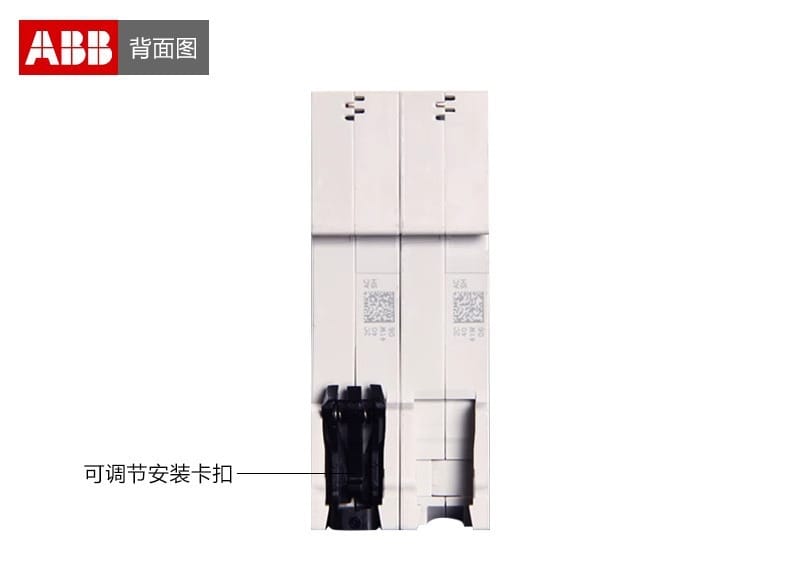

- 導軌要求：適配國際通用35mm標準DIN導軌，利用背部可調節卡扣快速固定，確保安裝穩固、不松動。

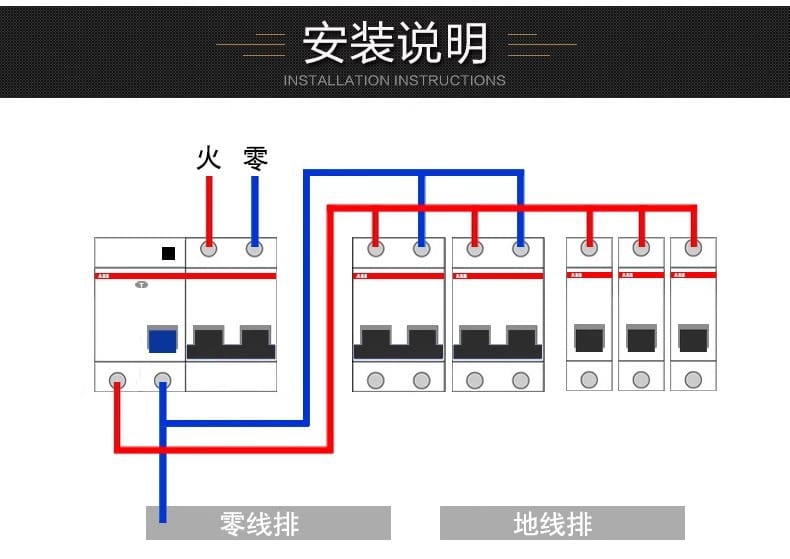

- 接線規范：嚴格區分火線（L）與零線（N），1P+N型號必須確保零線接入指定N極端子；建議使用符合國標截面積的銅芯導線，壓接牢固無裸露。
- 接地系統：必須配合可靠的PE接地排使用，確保漏電保護回路完整，功能有效觸發。
?? 注意事項
- 定期測試：每月按下“TEST”試驗按鈕一次，驗證漏電保護功能是否正常；若未跳閘或無法復位，請立即停用并聯系專業人員檢修。
- 嚴禁超載：負載總功率不得超過斷路器額定電流，避免頻繁跳閘或內部元件過熱損壞。
- 專業施工：安裝、接線及更換必須由持證電工操作，務必在完全斷電狀態下進行，嚴禁帶電作業。
- 故障排查：若發生短路或漏電跳閘，需先徹底排查并排除線路/電器故障后方可重新合閘；切勿強行送電或短接保護端子。
- 環境防護：避免在粉塵大、濕度極高或存在易燃易爆氣體的環境中裸露使用；外殼破損、端子燒蝕或異響時應立即更換。
- 合規使用：本產品作為末端漏電與過載短路保護器，不可替代總隔離開關，需與上級配電設備協同配合，構建完整配電保護體系。
