臺達 VFD-EL 系列變頻器產品說明書
一、基本信息
- 品牌：臺達 (DELTA)
- 產品系列：VFD-EL 小型泛用無感測向量變頻器
- 功率范圍：0.2kW ~ 3.7kW (涵蓋 0.4KW/0.75KW/1.5KW/2.2KW 等常用規格)
- 輸入電壓：115V / 230V / 460V (單相/三相可選)
- 服務承諾：工廠直銷，官方正品，假一賠十
- 售后保障：保修 18 個月，支持 7 天退換

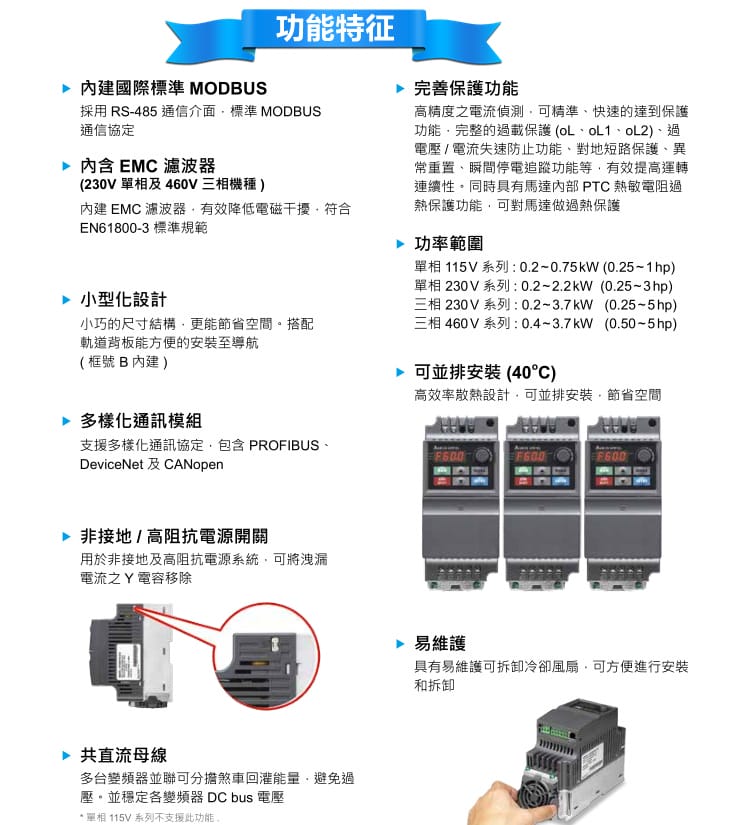

二、核心特點
- 高性能控制：采用小型泛用無感測向量控制技術，啟動轉矩大，速度控制精度高。
- 豐富通信能力：
- 內建國際標準 MODBUS 協議，標配 RS-485 通信接口。
- 支援多樣化通訊模塊 (PROFIBUS, DeviceNet, CANopen)。
- 電磁兼容設計：
- 內建 EMC 濾波器 (230V 單相及 460V 三相機種)，符合 EN61800-3 標準。
- 有效降低電磁干擾，提升系統穩定性。
- 緊湊與便捷：
- 小型化設計，節省安裝空間。
- 框號 B 內建導軌安裝扣具，搭配軌道背板方便安裝。
- 易維護設計，冷卻風扇可拆卸，便于清潔更換。
- 完善保護功能：
- 高精度電流偵測，快速保護。
- 完整過載 (oL/oL1/oL2)、過壓/失速防止、對地短路、瞬間停電追跳保護。
- 支持馬達內部 PTC 熱敏電阻過熱保護。
- 高級功能：
- 支持共直流母線并聯，分擔剎車回灌能量，穩定 DC Bus 電壓。
- 支持非接地/高阻抗電源系統 (可移除 Y 電容)。
三、技術參數

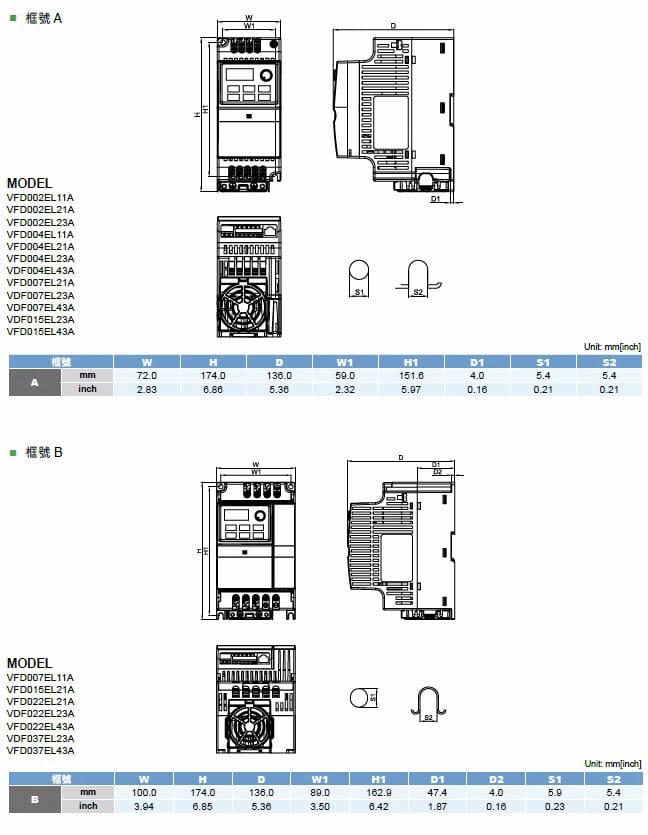

1. 外形尺寸 (單位：mm)
| 框號 |
寬 W |
高 H |
深 D |
安裝孔距 W1 |
安裝孔高 H1 |
備注 |
| A |
72.0 |
174.0 |
136.0 |
59.0 |
151.6 |
適用于 0.2-1.5kW 小功率 |
| B |
100.0 |
174.0 |
136.0 |
89.0 |
162.9 |
適用于 0.75-3.7kW 大功率 |

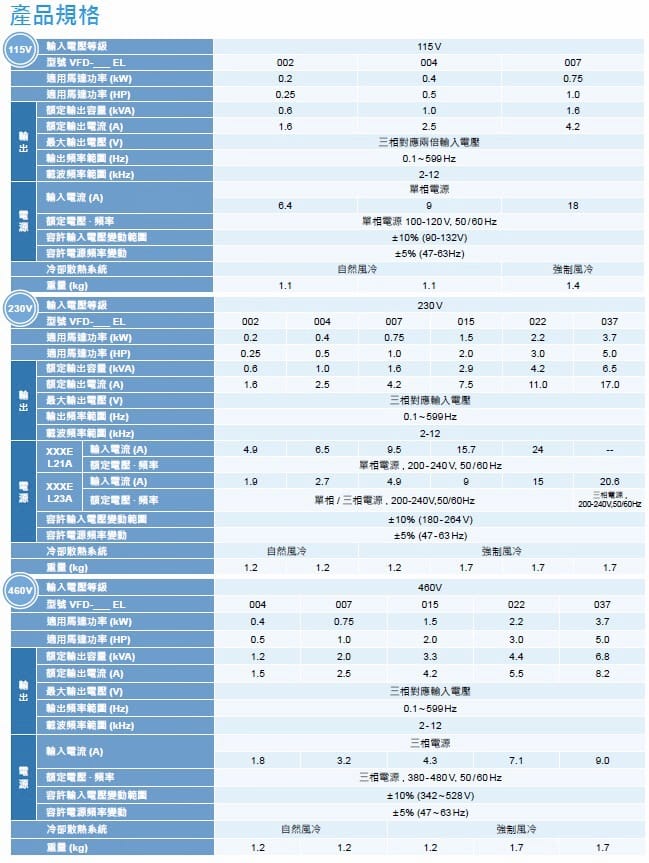

2. 電氣規格表
115V 輸入電壓等級
| 型號示例 |
VFD002EL |
VFD004EL |
VFD007EL |
| 適用馬達功率 |
0.2 kW (0.25HP) |
0.4 kW (0.5HP) |
0.75 kW (1.0HP) |
| 額定輸出電流 |
1.6 A |
2.5 A |
4.2 A |
| 輸入電壓變動 |
±10% (90-132V) |
| 頻率范圍 |
0.1 ~ 599 Hz |
| 載波頻率 |
2 ~ 12 kHz |
| 冷卻方式 |
自然風冷 / 強制風冷 |
| 重量 |
1.1 ~ 1.4 kg |
230V 輸入電壓等級
| 型號示例 |
VFD002EL |
VFD004EL |
VFD007EL |
VFD015EL |
VFD022EL |
VFD037EL |
| 適用馬達功率 |
0.2 kW |
0.4 kW |
0.75 kW |
1.5 kW |
2.2 kW |
3.7 kW |
| 額定輸出電流 |
1.6 A |
2.5 A |
4.2 A |
7.5 A |
11.0 A |
17.0 A |
| 輸入電壓變動 |
±10% (180-264V) |
| 冷卻方式 |
自然風冷 / 強制風冷 |
| 重量 |
1.2 ~ 1.7 kg |
460V 輸入電壓等級
| 型號示例 |
VFD004EL |
VFD007EL |
VFD015EL |
VFD022EL |
VFD037EL |
| 適用馬達功率 |
0.4 kW |
0.75 kW |
1.5 kW |
2.2 kW |
3.7 kW |
| 額定輸出電流 |
1.5 A |
2.5 A |
4.2 A |
5.5 A |
8.2 A |
| 輸入電壓變動 |
±10% (342-528V) |
| 冷卻方式 |
自然風冷 / 強制風冷 |
| 重量 |
1.2 ~ 1.7 kg |

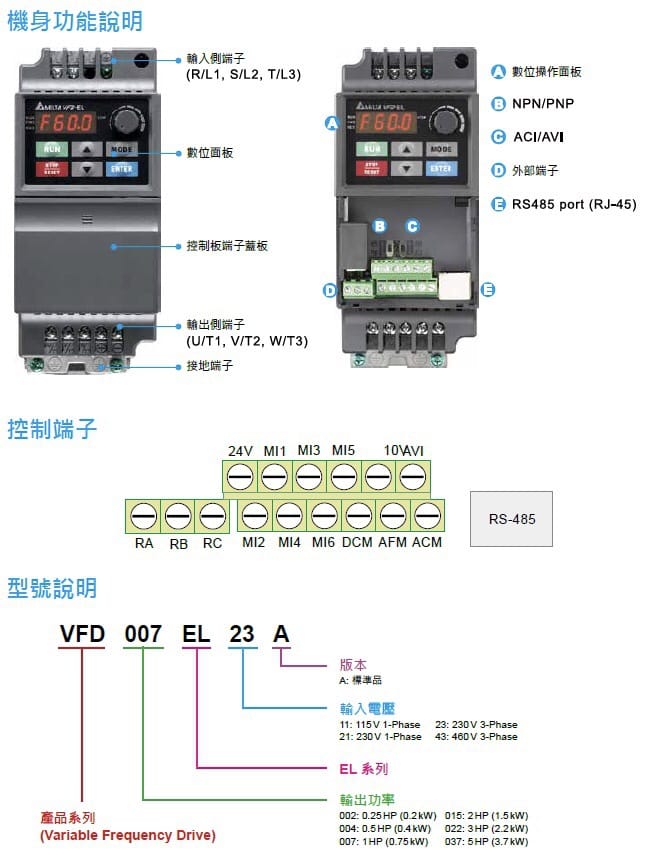

3. 端子定義
- 主回路：輸入側 (R/L1, S/L2, T/L3)，輸出側 (U/T1, V/T2, W/T3)
- 控制回路：數位操作面板接口，RS-485 (RJ-45)，外部端子 (MI1-MI6, AVI, AFM, ACM 等)
- 接地：專用接地端子，必須可靠連接
四、應用行業
基于其小型泛用特性，本系列變頻器廣泛應用于以下領域：
- 通用機械：輸送帶、攪拌機、包裝機、注塑機輔機。
- 流體控制：離心風機、水泵、空壓機、壓縮機。
- 工業自動化：小型機床、紡織機械、印刷設備、機器人驅動。
- 樓宇設施：中央空調系統、通風換氣設備、電梯控制。
五、安裝條件
- 安裝方式：支持壁掛式安裝或?qū)к壈惭b (框號 B 內置導軌扣具)。
- 環境要求：
- 溫度：-10℃ ~ +50℃ (無凍結)。
- 濕度：90% RH 以下 (無結露)。
- 環境：無腐蝕性氣體、導電粉塵、鹽害及劇烈振動場所。
- 散熱空間：
- 建議上下左右保留足夠空間以利散熱。
- 支持并排安裝 (環境溫度 40℃下)，但需考慮風道設計。
- 接線規范：
- 輸入輸出線徑需符合額定電流要求。
- 控制線建議使用屏蔽線，并與動力線分離走線。
六、注意事項
- 安全第一：
- 通電前務必檢查接線是否正確，確認接地可靠。
- 嚴禁在通電狀態下插拔控制板或接線端子。
- 電壓匹配：
- 輸入電源電壓必須在容許變動范圍內 (±10%)，避免損壞變頻器。
- 單相 115V 系列不支持共直流母線并聯功能。
- 維護檢修：
- 斷電后需等待指示燈完全熄滅 (電容放電完畢) 方可觸摸內部電路。
- 冷卻風扇可拆卸維護，但需注意防塵防水。
- 通信設置：
- 使用 RS-485 通信時，注意終端電阻匹配及波特率一致。
- 異常處理：
- 如遇故障報警，請先記錄代碼并查閱手冊，勿強行復位多次嘗試。
- 長期停用：
- 若長時間不使用，建議定期通電除濕，防止元器件受潮老化。
