臺達 VFD-EL 系列變頻器產品綜述

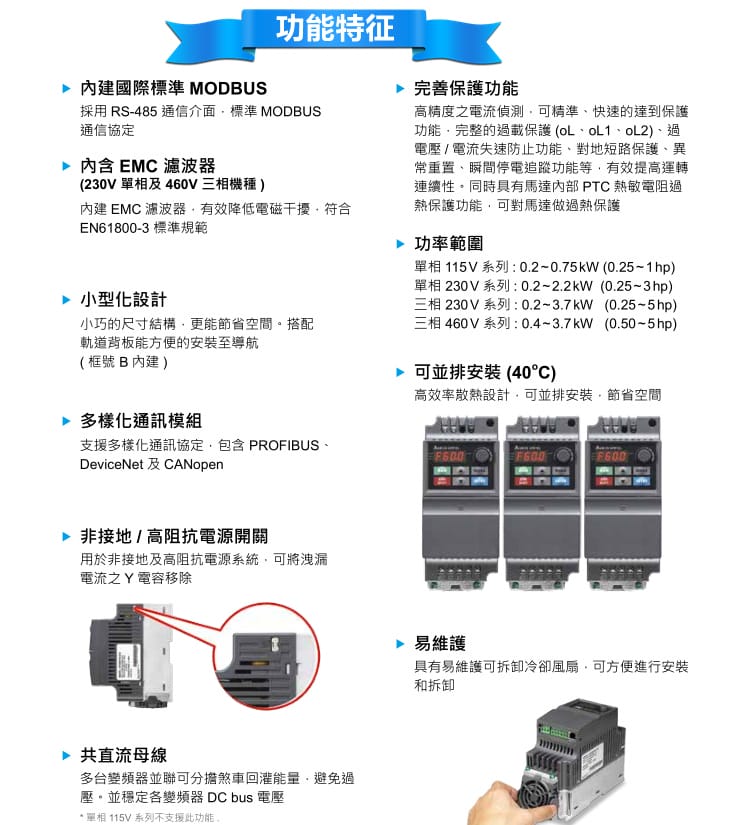

一、核心特點
本系列產品為臺達官方正品，提供18 個月質保及7 天退換服務，承諾假一賠十。作為小型泛用無感測向量型變頻器，其核心優勢包括：
- 高性能控制：采用先進的無感測向量控制技術，實現精準調速。
- 通信集成：內建國際標準 MODBUS 協議，支持 RS-485 通信接口，兼容 PROFIBUS、DeviceNet 及 CANopen 等多種通訊模塊。
- 電磁兼容：230V 單相及 460V 三相機種內建 EMC 濾波器，有效降低電磁干擾，符合 EN61800-3 標準。
- 緊湊設計：小型化機身結構，節省空間；框號 B 內建導軌安裝功能，搭配背板可方便固定。
- 系統保護：具備完善的過載、過壓、短路、失速防止及瞬間停電追跳功能，支持馬達內部 PTC 過熱保護。
- 節能高效：支持共直流母線并聯，多臺變頻器可分擔剎車回灌能量，穩定 DC bus 電壓（單相 115V 系列除外）。
- 易維護性：配備可拆卸冷卻風扇，便于安裝與維護。

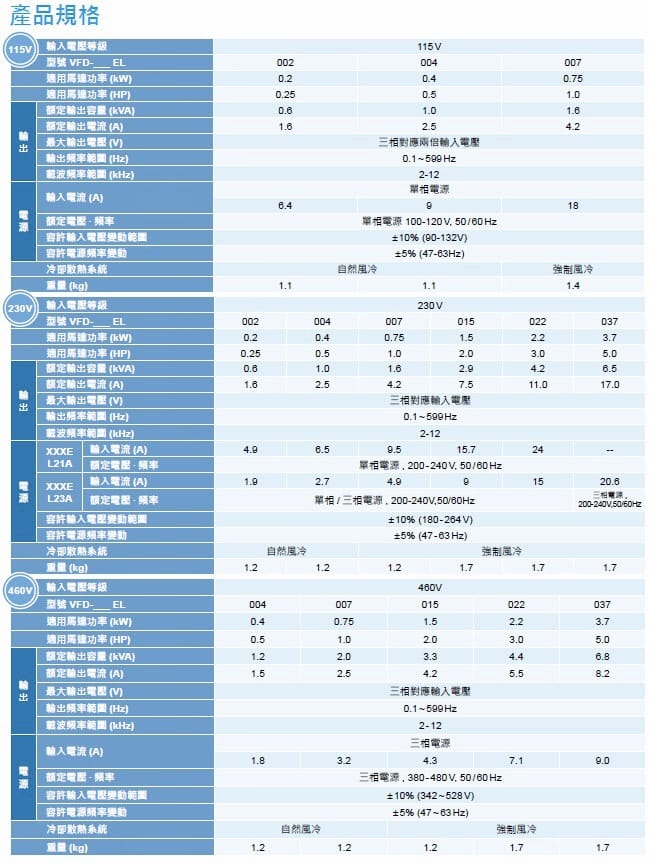

二、技術參數
1. 電壓與功率規格
| 輸入電壓等級 |
適用型號范圍 |
功率范圍 (kW) |
功率范圍 (HP) |
| 115V 單相 |
VFD-EL 002/004/007 |
0.2 ~ 0.75 |
0.25 ~ 1.0 |
| 230V 單相/三相 |
VFD-EL 002/004/007/015/022/037 |
0.2 ~ 3.7 |
0.25 ~ 5.0 |
| 460V 三相 |
VFD-EL 004/007/015/022/037 |
0.4 ~ 3.7 |
0.50 ~ 5.0 |
2. 電氣性能
- 輸出頻率范圍：0.1 ~ 599Hz
- 載波頻率范圍：2 ~ 12kHz
- 輸入電壓容許變動：±10% (具體視電壓等級而定，如 115V 為 90-132V，230V 為 180-264V，460V 為 342-528V)
- 電源頻率變動：±5% (47~63Hz)
- 冷卻方式：自然風冷 / 強制風冷（依功率大小而定）
- 重量：1.1kg ~ 1.7kg (依型號而定)

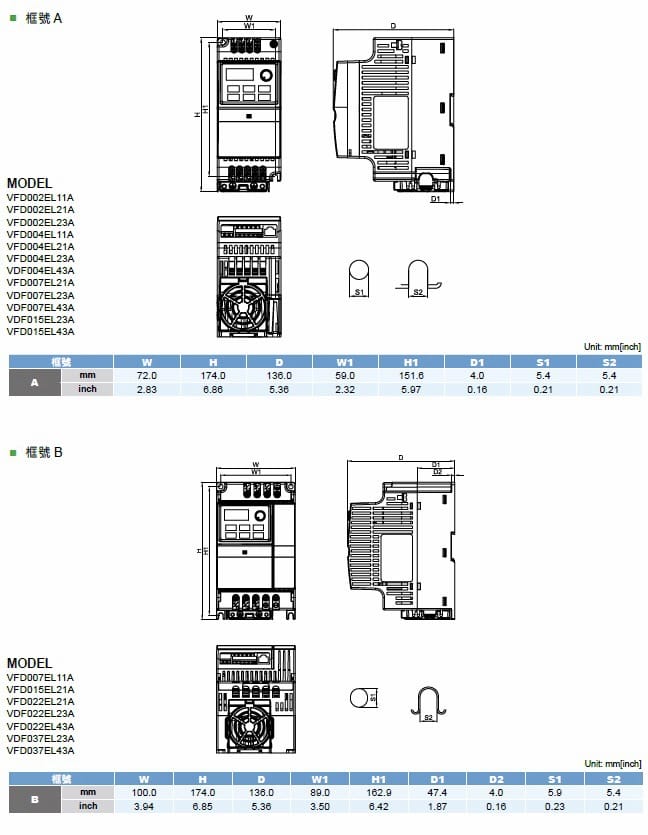

3. 物理尺寸 (mm)
- 框號 A：寬 72.0 x 高 174.0 x 深 136.0
- 框號 B：寬 100.0 x 高 174.0 x 深 136.0
(注：具體安裝孔位及詳細尺寸請參考產品手冊中的框號對照表)
三、應用行業
基于其通用性與高性能特性，該系列變頻器廣泛應用于以下領域：
- 工業自動化：傳送帶、包裝機械、小型機床等。
- 暖通空調：風機、水泵控制及空氣處理機組。
- 水處理：供水泵、污水處理設備。
- 一般制造業：需要速度控制的各類機械設備。
四、安裝條件
為確保設備穩定運行，請遵循以下安裝規范：
- 安裝環境：應安裝在通風良好、無腐蝕性氣體、無粉塵及導電塵埃的室內環境中。
- 安裝方式：支持垂直安裝，框號 B 機型內置導軌安裝槽，可直接卡入 DIN 導軌；框號 A 需配合背板或螺絲固定。
- 散熱間距：建議上下左右預留足夠散熱空間，若多臺并排安裝（環境溫度≤40℃），需確保風道暢通，避免熱量積聚。

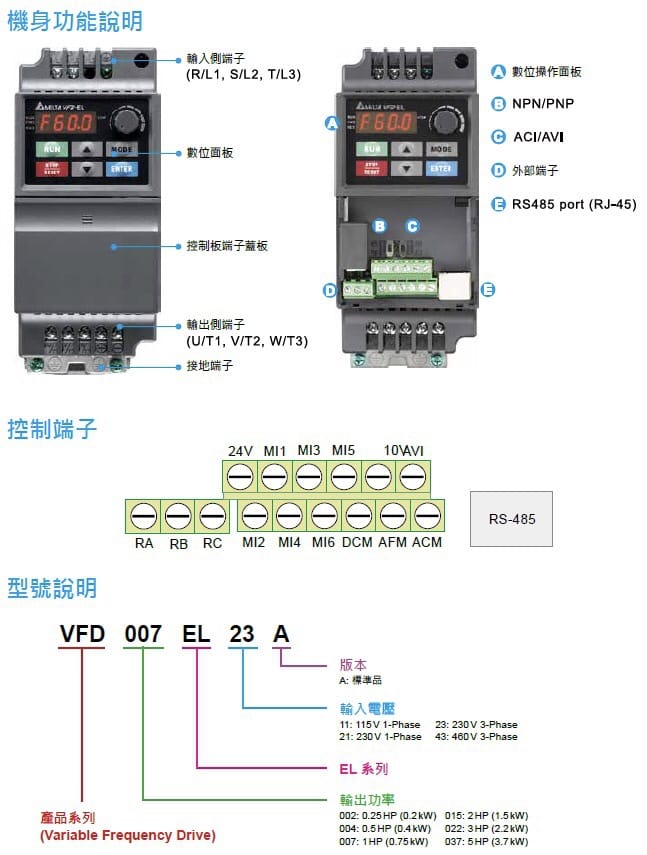

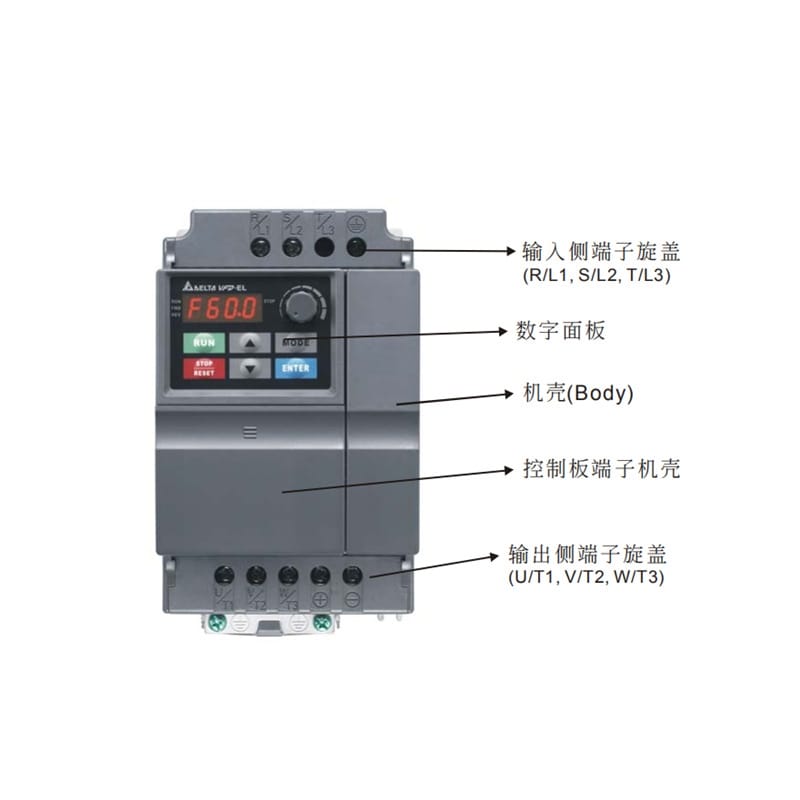

- 接線端子：

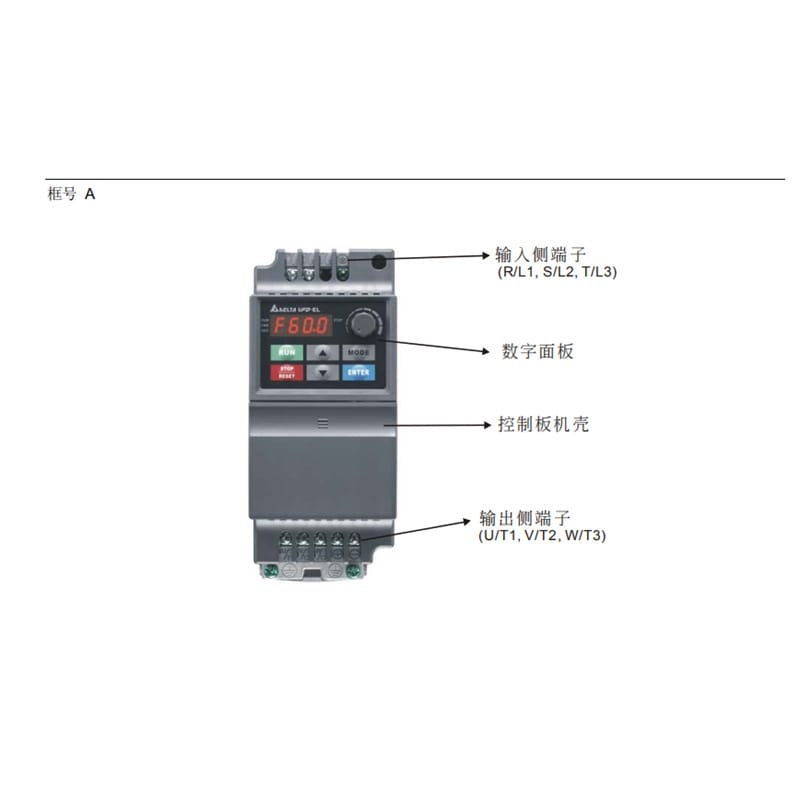

- 輸入側：R/L1, S/L2, T/L3
- 輸出側：U/T1, V/T2, W/T3

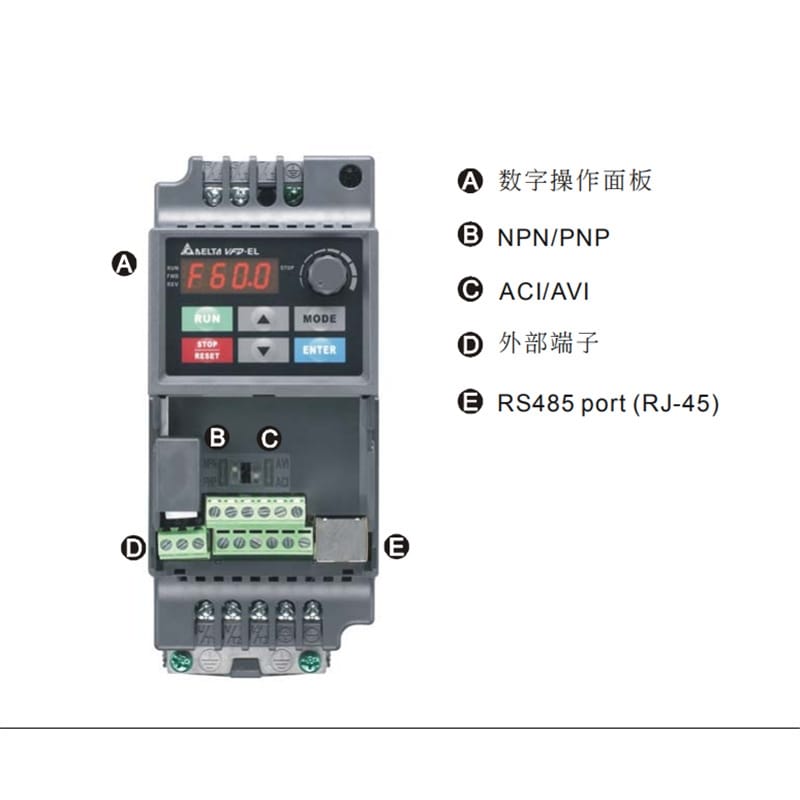

- 控制端：支持 NPN/PNP 信號，含 RS-485 (RJ-45) 接口。
- 接地要求：必須可靠接地，接地端子需符合安全規范。
五、注意事項
在使用過程中，請務必注意以下事項以保障安全及設備壽命：
- 電源檢查：確認輸入電壓與頻率符合規格書要求（如 115V 系列僅限單相，230V/460V 需注意相數匹配），嚴禁超壓使用。
- 非接地系統：若用于非接地或高阻抗電源系統，需移除漏電電流之 Y 電容。
- 制動能量：共直流母線功能在單相 115V 系列中不支持，大慣量負載需外接制動電阻。
- 維護操作：更換冷卻風扇或進行內部檢修前，務必切斷電源并等待電容器放電完畢。
- 參數設置：初次使用前請根據電機銘牌正確設定參數，避免電機過熱或損壞。
- 保修政策：本產品享受 18 個月官方質保，購買時請保留憑證，非人為損壞可享受退換服務。
