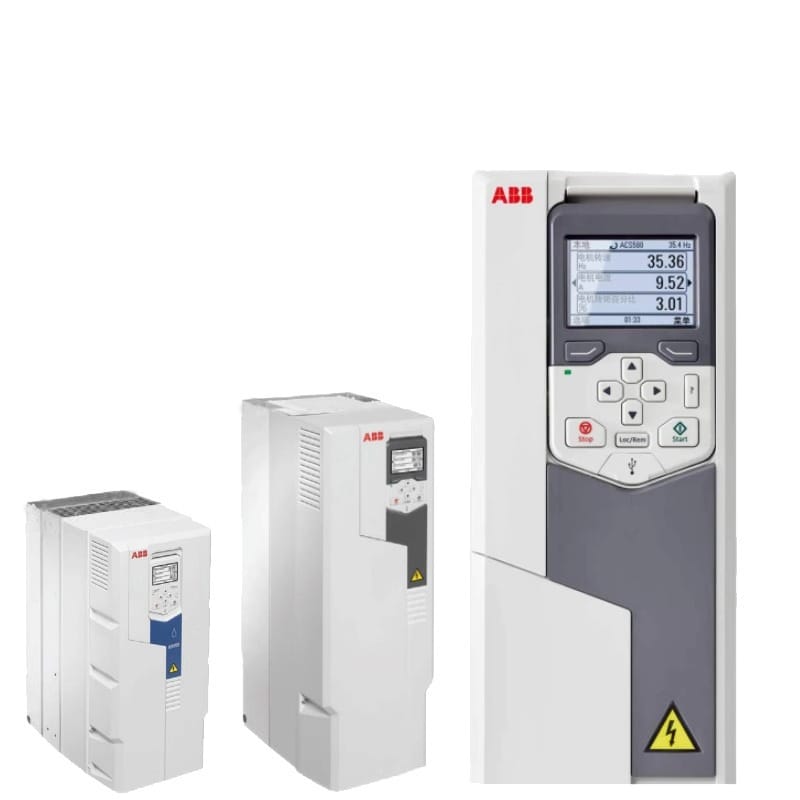

ABB 變頻器 ACS580 系列產品詳解
一、核心特點
- 品牌與型號：ABB 標準傳動 ACS580 系列。

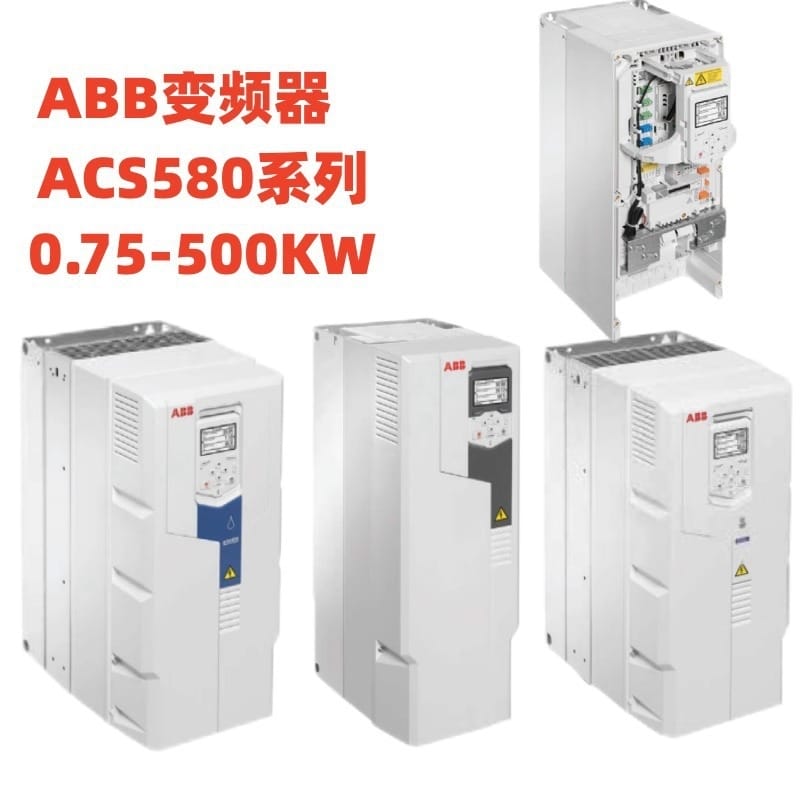

- 功率覆蓋：0.75kW 至 500kW 寬功率范圍。
- 產品優勢：更易用、更可靠、功率范圍更廣（三 A 特性）。

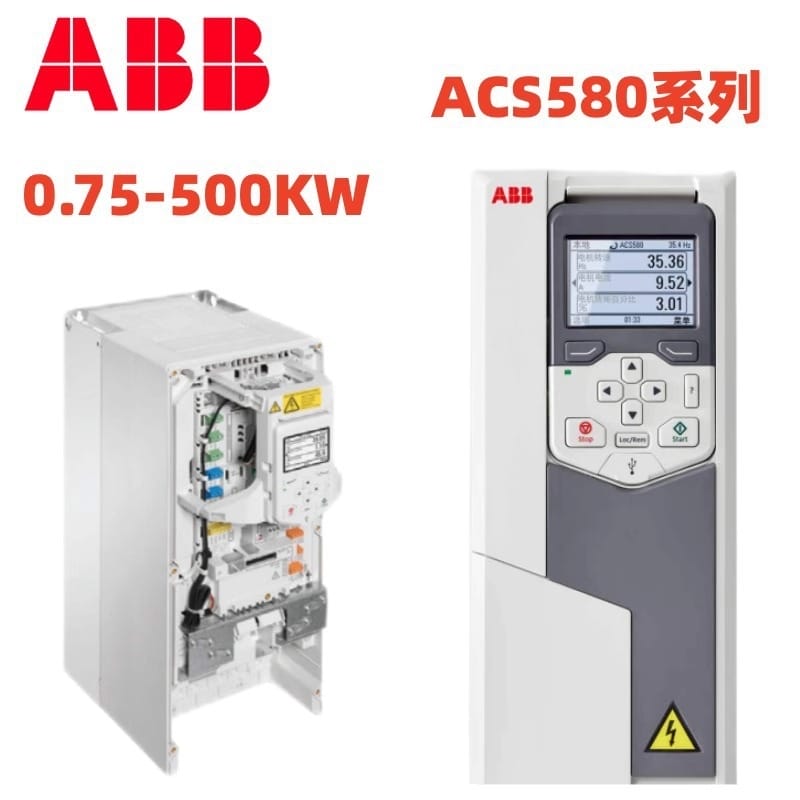

- 擴展性：提供標準接口和插件擴展連接，配備選件槽（包括總線適配器和 I/O 擴展模塊）。
- 接口豐富：默認工廠 I/O 連接圖清晰，支持多種模擬量輸入輸出及數字量控制。
二、技術參數

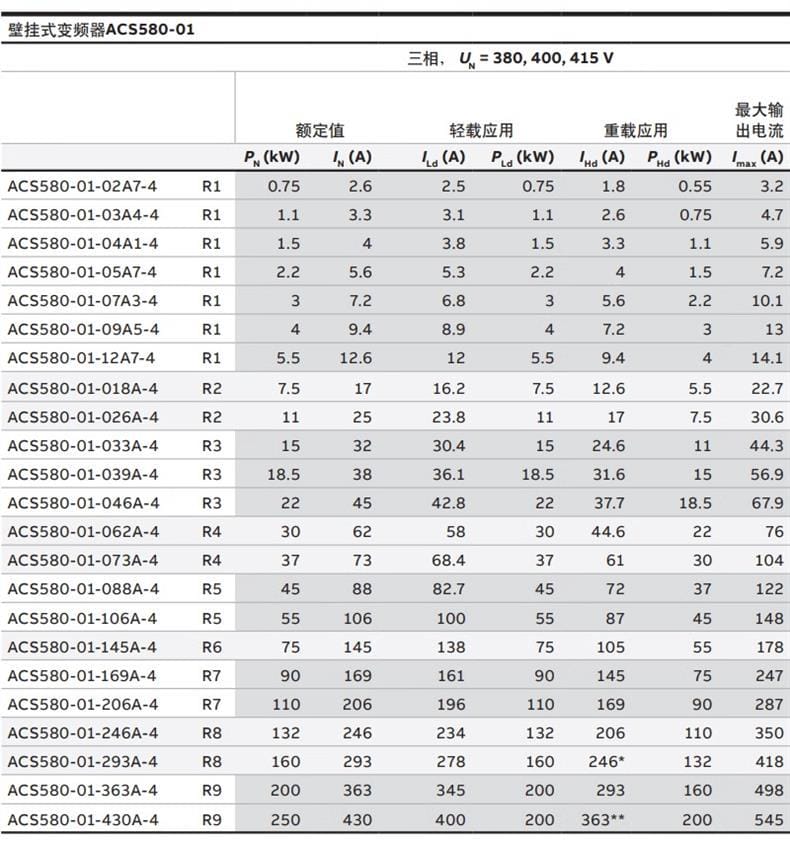

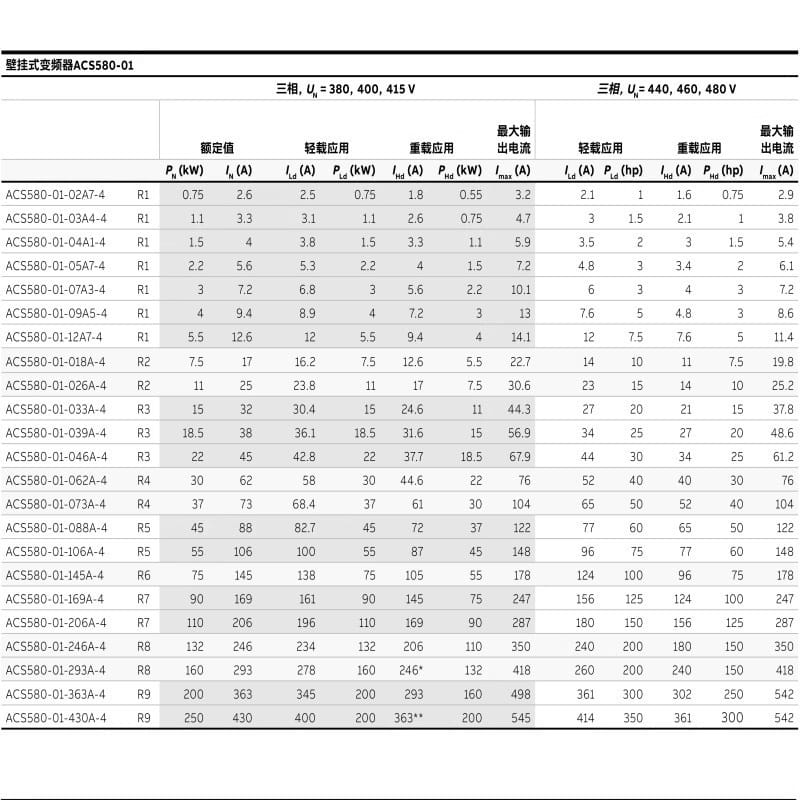

1. 電氣參數
| 項目 |
規格 |
| 額定電壓 |
三相 380V, 400V, 415V |
| 功率范圍 |
0.75kW - 500kW (涵蓋 R1-R11 外形尺寸) |
| 最大輸出電流 |
根據具體型號不同，最高可達 545A (如 ACS580-01-430A-4) |
| 輔助電壓 |
+24V DC (用于外部控制供電) |
| 通訊接口 |
內置 Modbus RTU (RS-485) |

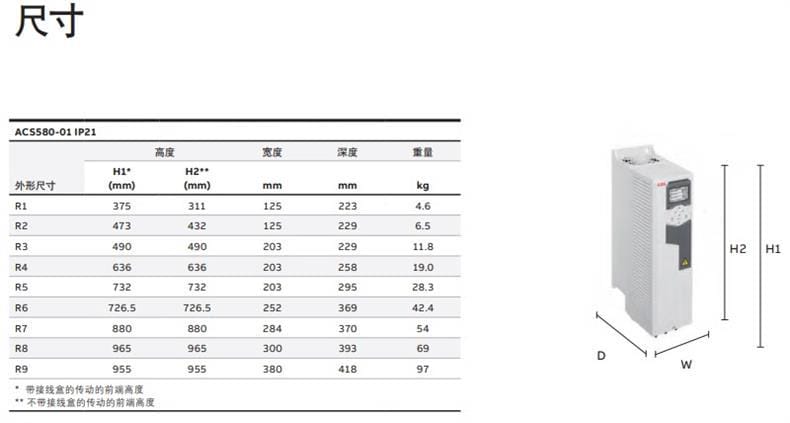

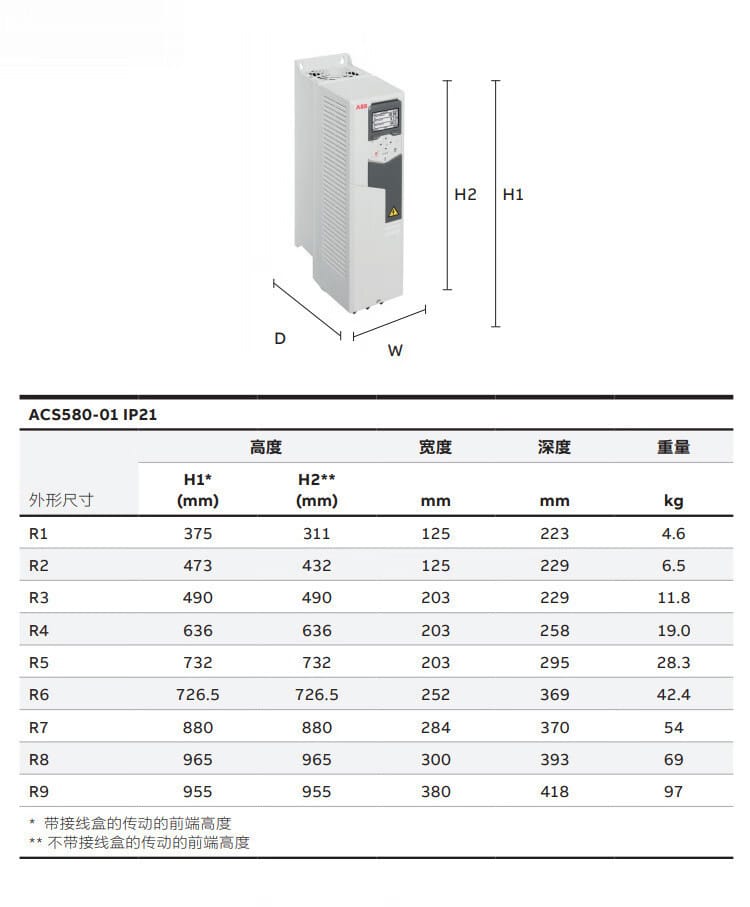

2. 外形尺寸與重量 (部分典型型號)
ACS580-01 (IP21 壁掛式)
| 外形尺寸 |
高度 H1 (mm) |
高度 H2 (mm) |
寬度 (mm) |
深度 (mm) |
重量 (kg) |
| R1 |
375 |
311 |
125 |
223 |
4.6 |
| R2 |
473 |
432 |
125 |
229 |
6.5 |
| R3 |
490 |
490 |
203 |
229 |
11.8 |
| R4 |
636 |
636 |
203 |
258 |
19.0 |
| R5 |
732 |
732 |
203 |
295 |
28.3 |
| R6 |
726.5 |
726.5 |
252 |
369 |
42.4 |
| R7 |
880 |
880 |
284 |
370 |
54.0 |
| R8 |
965 |
965 |
300 |
393 |
69.0 |
| R9 |
955 |
955 |
380 |
418 |
97.0 |

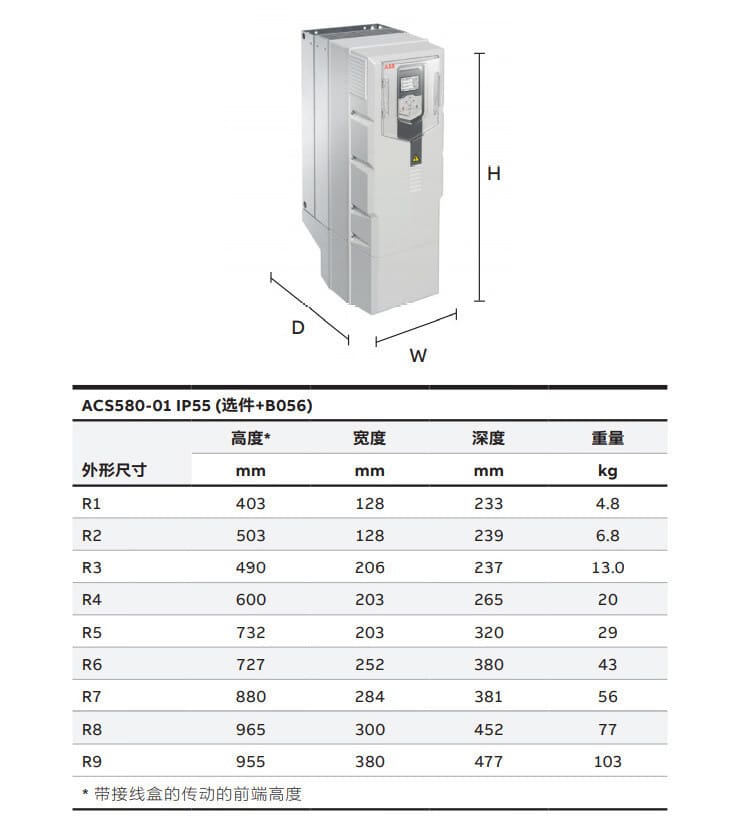

ACS580-01 (IP55 選件)
| 外形尺寸 |
高度 (mm) |
寬度 (mm) |
深度 (mm) |
重量 (kg) |
| R1 |
403 |
128 |
233 |
4.8 |
| R2 |
503 |
128 |
239 |
6.8 |
| R3 |
490 |
206 |
237 |
13.0 |
| R4 |
600 |
203 |
265 |
20.0 |
| R5 |
732 |
203 |
320 |
29.0 |
| R6 |
727 |
252 |
380 |
43.0 |
| R7 |
880 |
284 |
381 |
56.0 |
| R8 |
965 |
300 |
452 |
77.0 |
| R9 |
955 |
380 |
477 |
103.0 |

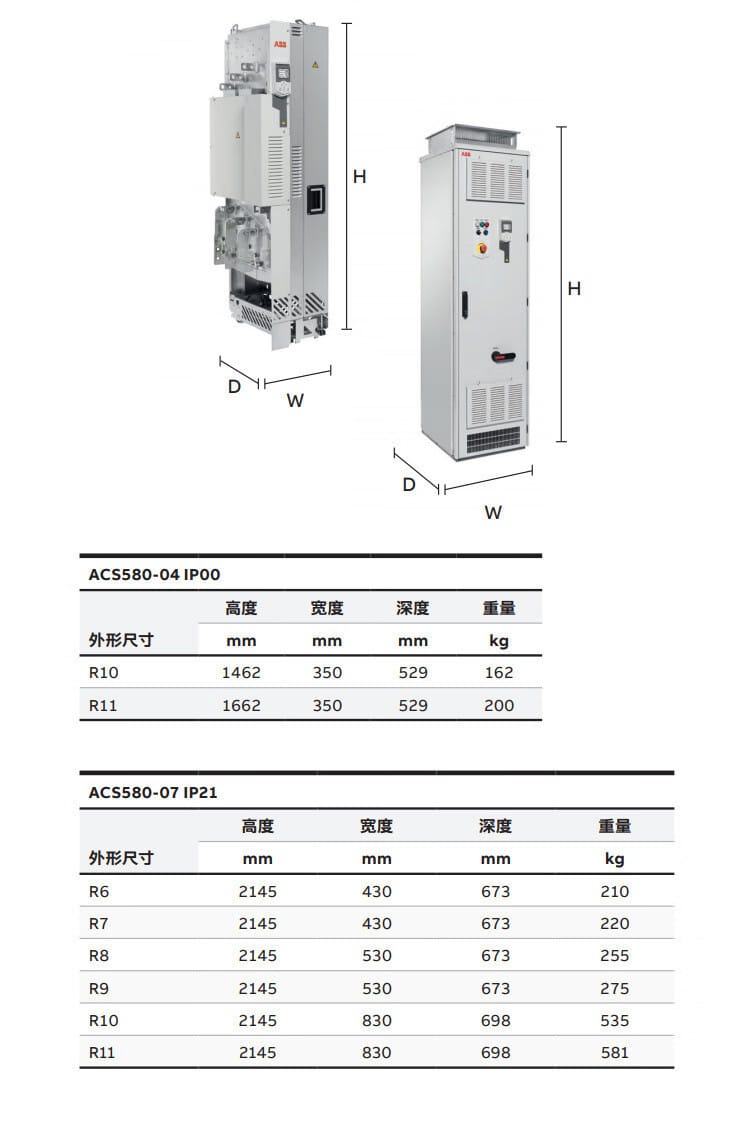

其他型號 (ACS580-04 IP00 / ACS580-07 IP21)
- ACS580-04 IP00: 適用于 R10 (高 1462mm, 重 162kg) 及 R11 (高 1662mm, 重 200kg)。
- ACS580-07 IP21: 適用于 R6-R11，高度均為 2145mm，寬度隨尺寸增加 (430mm-830mm)，重量 210kg-581kg。

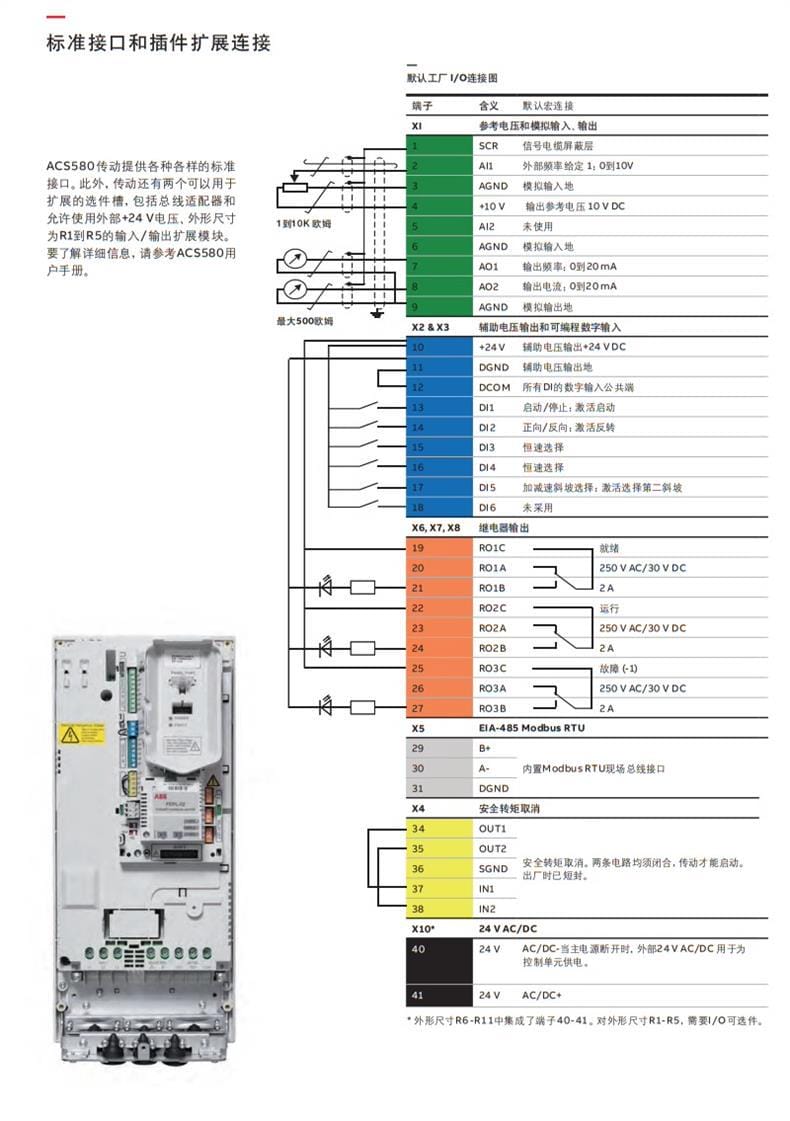

3. 端子功能定義摘要
- XI (模擬輸入): 頻率給定 1 (0-10V)，參考電壓 (0-10VDC)，允許外部 +24V 電壓輸入。
- AO (模擬輸出): 頻率輸出 (0-20mA)，電流輸出 (0-20mA)。
- X2 & X3 (輔助電壓/數字輸入):
- +24V 輔助電壓輸出。
- DI1-DI6: 啟動/停止、正反轉、恒速選擇、加減速斜坡選擇等可編程輸入。
- DGND/DCOM: 公共端接地。
- X6, X7, X8 (繼電器輸出): RO1-RO3 (就緒、運行、故障)，觸點容量 250VAC/30VDC 2A。
- X5 (通訊): RS-485 Modbus RTU (B+, A-, GND)。
- X4 (安全): 安全轉矩取消 (STO)，OUT1/OUT2 兩條電路均須閉合才能啟動。
- X10 (電源): 24V AC/DC 輸入，主電源斷開時用于控制單元供電 (R6-R11 集成，R1-R5 需選件)。
三、應用行業
ACS580 系列作為標準傳動裝置，廣泛適用于以下通用工業領域：
- 泵與風機系統：恒壓供水、通風換氣控制。
- 物料輸送：傳送帶、輸送機調速控制。
- 過程工業：攪拌機、壓縮機、擠出機等設備驅動。
- HVAC：暖通空調系統中的空氣處理機組。
- 一般制造業：需要可靠調速和啟停控制的機械設備。
四、安裝條件
- 安裝方式：支持壁掛式安裝，確保結構穩固。
- 防護等級：
- 標準配置為 IP21 (室內使用)。
- 可選配 IP55 防護罩以適應多塵或潮濕環境。
- ACS580-04 為 IP00 (柜內安裝)。
- 空間要求：需預留足夠的散熱空間，參照上述尺寸表預留前后左右維護通道。
- 接線要求：
- 信號電纜屏蔽層必須正確接地，以減少電磁干擾。
- 動力電纜與控制電纜應分開布線。
- 對于小功率機型 (R1-R5)，若需 X10 端子功能，需加裝 I/O 可選件。
五、注意事項
- 安全轉矩取消 (STO)：
- X4 端子上的 OUT1 和 OUT2 兩條安全電路必須同時閉合，傳動才能啟動。
- SGND 出廠時已短封，請勿隨意更改。
- 備用電源：當主電源斷開時，可通過外部 24V AC/DC 為控制單元供電，以便保持設置或進行通信。
- 模擬量限制：
- 模擬輸入阻抗建議為 1K 歐姆至 10K 歐姆。
- 模擬輸出負載電阻最大不超過 500 歐姆。
- 擴展模塊：外形尺寸 R1-R5 的機器如需更多 I/O 功能，需購買并安裝 I/O 擴展模塊。
- 維護檢查：定期檢查接線端子緊固情況，防止因振動導致松動。
