臺達 DOP-100 系列人機界面 (HMI) 產品技術規格

核心特點

高性能架構：采用 ARM Cortex-A8 (800MHz) 中央處理器，搭配 256MB Flash ROM 與 256MB RAM，數據處理能力強。
多樣顯示方案：提供 4.3 英寸至 10.1 英寸多種 TFT LCD 屏幕選項，分辨率最高達 1024x600，色彩顯示細膩。
豐富通訊接口：標配多組串行通訊端口 (COM1-3)，支持 RS-232/422/485 協議；部分型號集成以太網口與 USB 主機/從機接口。
工業級防護：面板防護等級達到 IP65/NEMA4，適應惡劣工業環境；內置萬年歷與備用電池，斷電記憶可靠。
便捷觸控體驗：采用四線電阻式觸控面板，操作壽命超過 100 萬次，響應靈敏。

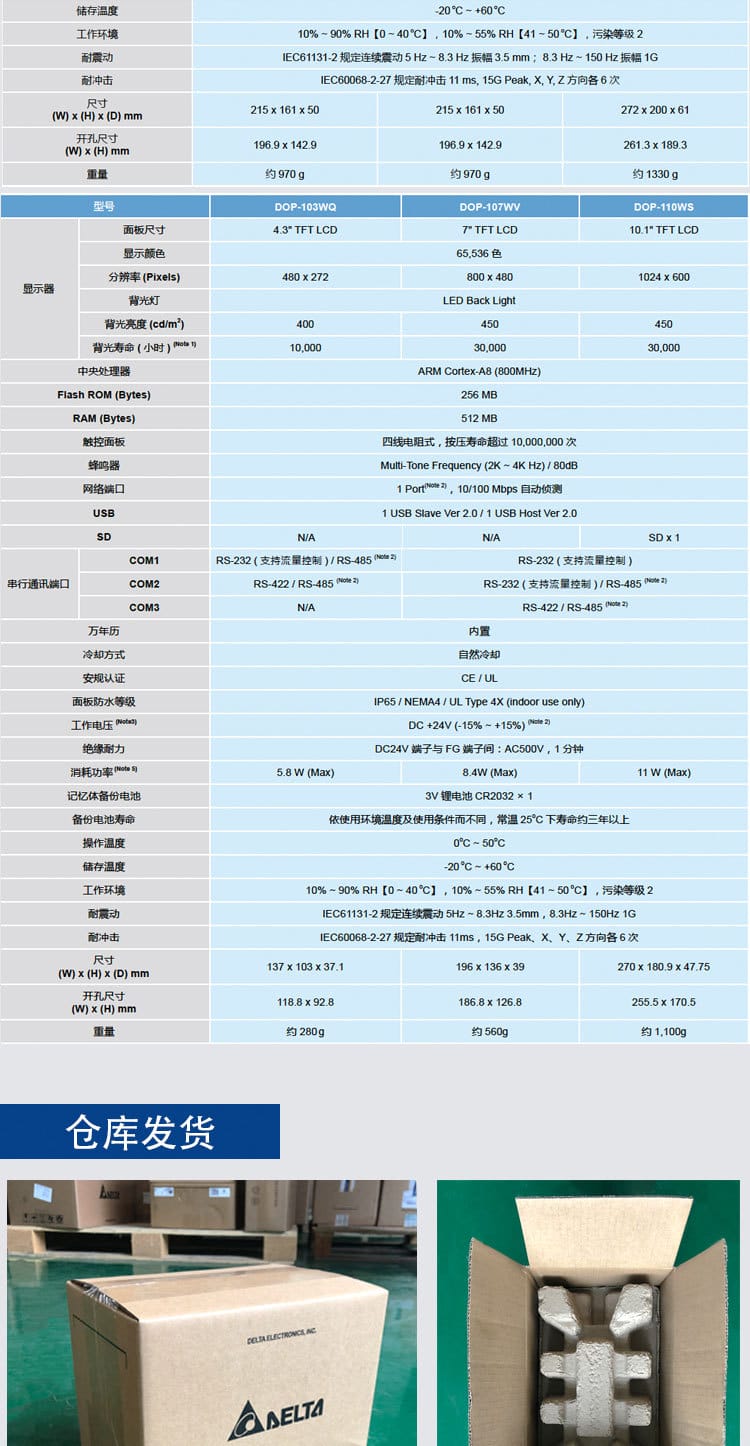

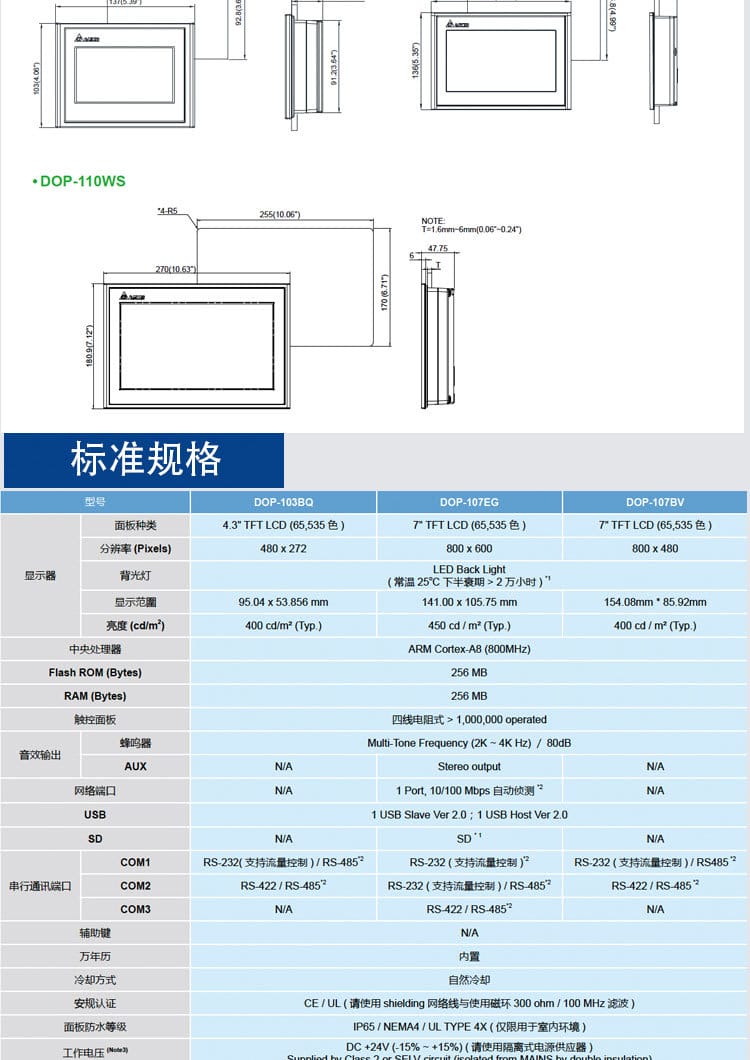

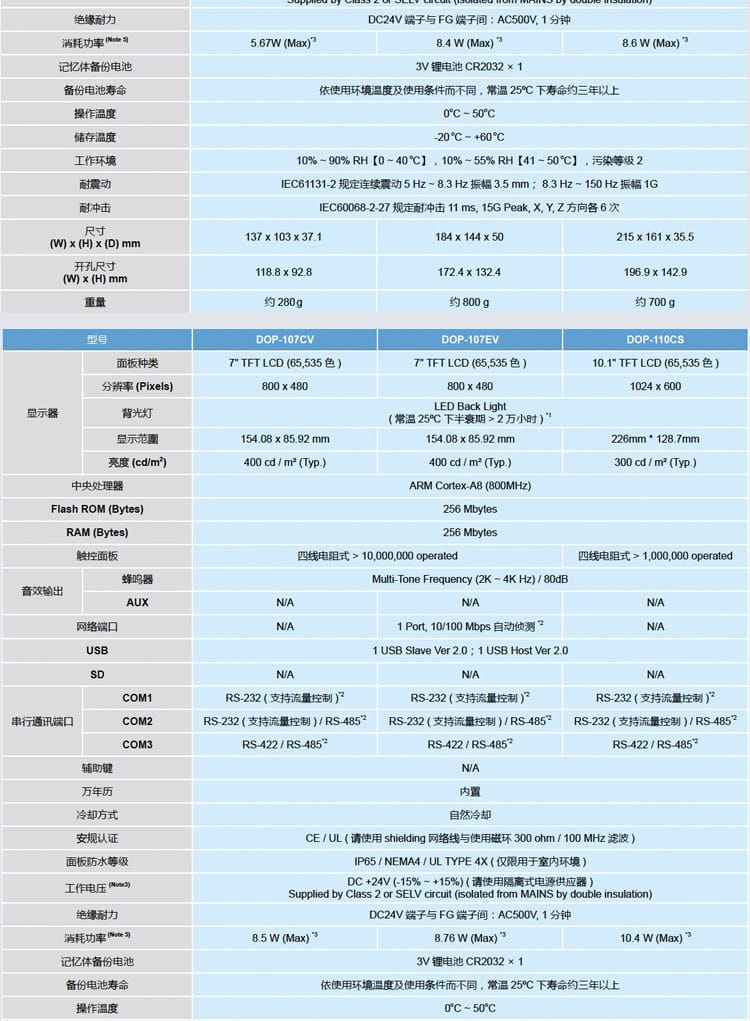

參數項目	詳細規格
適用型號	DOP-103BQ, DOP-107EG/BV/CV/EV, DOP-110CS 等系列
屏幕尺寸	4.3", 7", 10.1" (TFT LCD, LED 背光)
分辨率	4.3": 480x272; 7": 800x480/600; 10.1": 1024x600
亮度	300-450 cd/m2 (Typ.)
背光壽命	常溫 25℃下半衰期 > 2 萬小時
觸控方式	四線電阻式 (>1,000,000 次操作)
通訊接口	USB 2.0 (Host/Slave), COM1-3 (RS-232/422/485), 部分含 10/100Mbps 網口
音頻功能	蜂鳴器 (2K~4KHz, 80dB), 部分型號支持 AUX/Stereo
工作電壓	DC +24V (-15% ~ +15%), 需隔離式電源
消耗功率	5.67W ~ 8.6W (Max)
后備電池	3V 鋰電池 CR2032×1 (壽命約 3 年+)
工作環境	溫度 0℃~50℃, 濕度 10%~90%RH (無凝結)
防護等級	面板 IP65 / NEMA4 (僅限室內)
安規認證	CE / UL (需配合屏蔽線與磁環濾波)
尺寸規格	視型號而定，如 7" 約 184x144x50mm, 10" 約 215x161x35.5mm
耐環境性	符合 IEC61131-2 震動及 IEC60068-2-27 沖擊標準

工業自動化：廣泛應用于 PLC 控制系統的人機交互界面，實現參數設定與狀態監控。
機械設備：適用于數控機床、注塑機、包裝機、紡織機等設備的操作面板。
能源管理：用于電力監控系統、變頻器參數調整及能耗數據采集。
樓宇自控：應用于電梯控制柜、暖通空調 (HVAC) 系統的集中管理終端。
物流倉儲：用于輸送線控制、分揀系統以及 AGV 調度界面的顯示與操作。

開孔尺寸：需嚴格按照各型號對應開孔尺寸加工，例如 DOP-107BV 開孔約為 196.9x142.9mm，DOP-110CS 約為 255x190mm (具體請參考產品手冊圖示)。
面板厚度：推薦安裝面板厚度 T=1.6mm 至 6mm，過厚可能導致無法鎖緊或損壞外殼。
散熱空間：設備采用自然冷卻方式，安裝時應確保前后左右留有足夠的散熱間隙，避免熱源直吹。
電源規范：供電必須使用隔離式開關電源，且符合 Class 2 或 SELV 電路標準，防止高壓竄入。
固定方式：建議使用配套的安裝支架或螺絲進行固定，確保設備穩固不晃動。

電磁干擾 (EMI)：為滿足 CE/UL 認證要求，網絡通訊線必須使用屏蔽線，并在靠近控制器端加裝 300ohm/100MHz 磁環濾波器。
電池更換：內部鋰電池用于維持時鐘與參數，當提示電池低電量時應及時更換，注意正負極方向。
環境禁忌：嚴禁在室外、強酸強堿環境或存在大量粉塵油污的場所使用；避免陽光直接照射屏幕影響顯示效果。
接線安全：絕緣耐壓測試標準為 DC24V 端子與 FG 端子間 AC500V (1 分鐘)，安裝前請確認接地良好，防止靜電損壞元件。
數據傳輸：USB 接口僅用于程序下載或數據導出，不建議連接非授權設備以免引起系統沖突。
運輸保護：搬運過程中請輕拿輕放，避免劇烈震動或撞擊，防止液晶屏幕破裂或內部元件松動。
