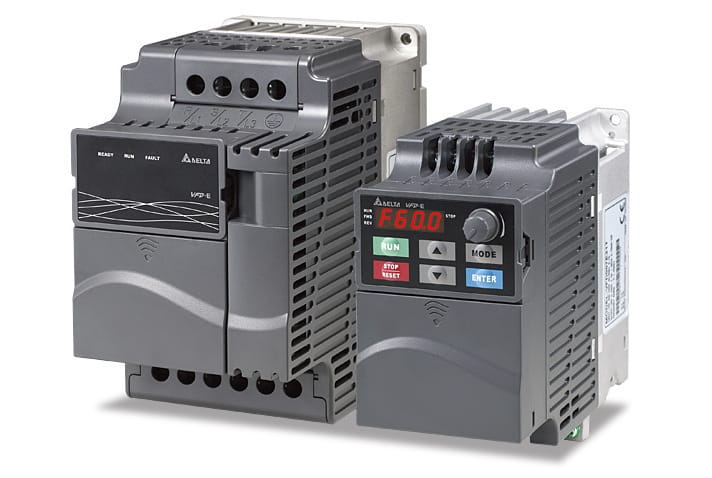

臺達 VFD-E 系列變頻器產品規格書

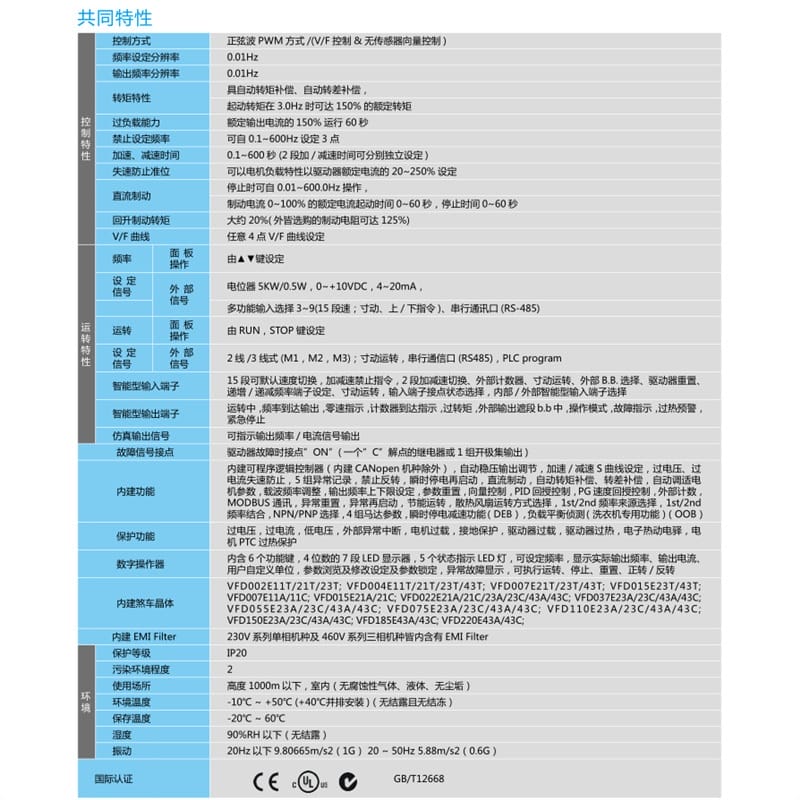

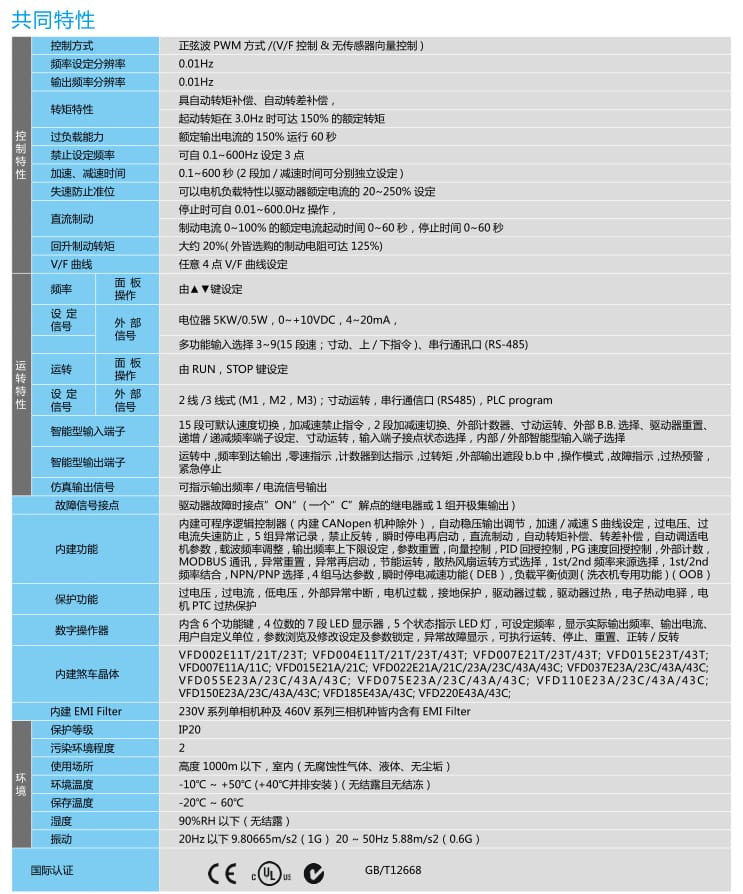

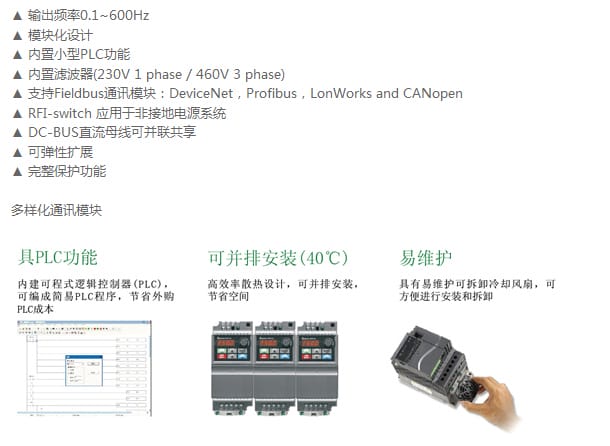

核心特點

控制方式：支持正弦波 PWM 方式，提供 V/F 控制及無傳感器向量控制模式。
通訊功能：內建 RS485 接口，支持 MODBUS 通訊協議，部分機型支持 CANopen。
智能控制：內置可程序邏輯控制器（PLC），支持 PID 回授控制、PG 速度回授控制。
保護功能：具備過電壓、過電流、低電壓、電機過載、接地保護、驅動器過熱及電子熱動繼電器等全方位保護。

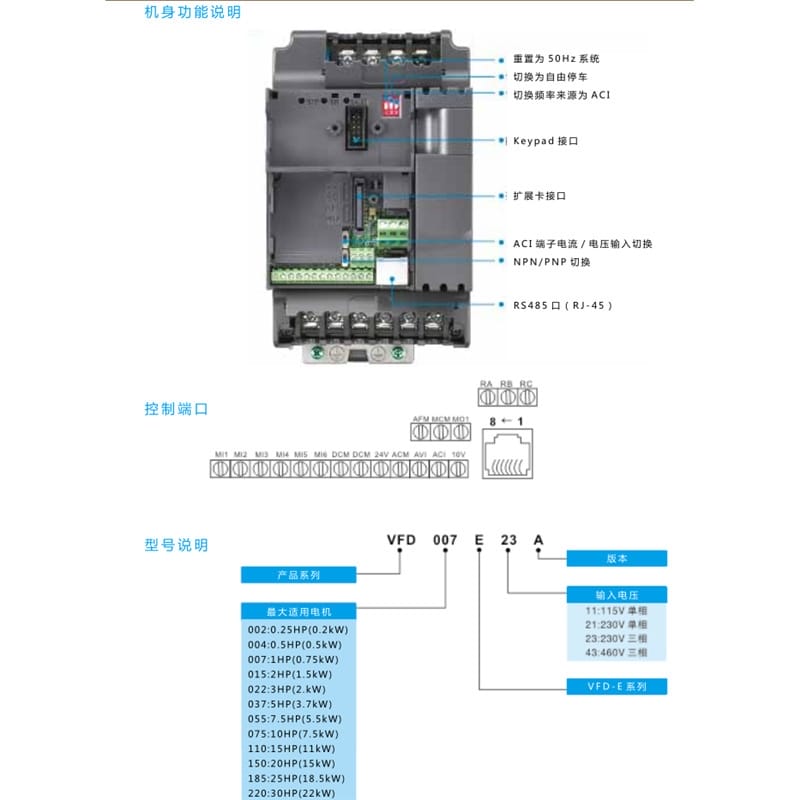

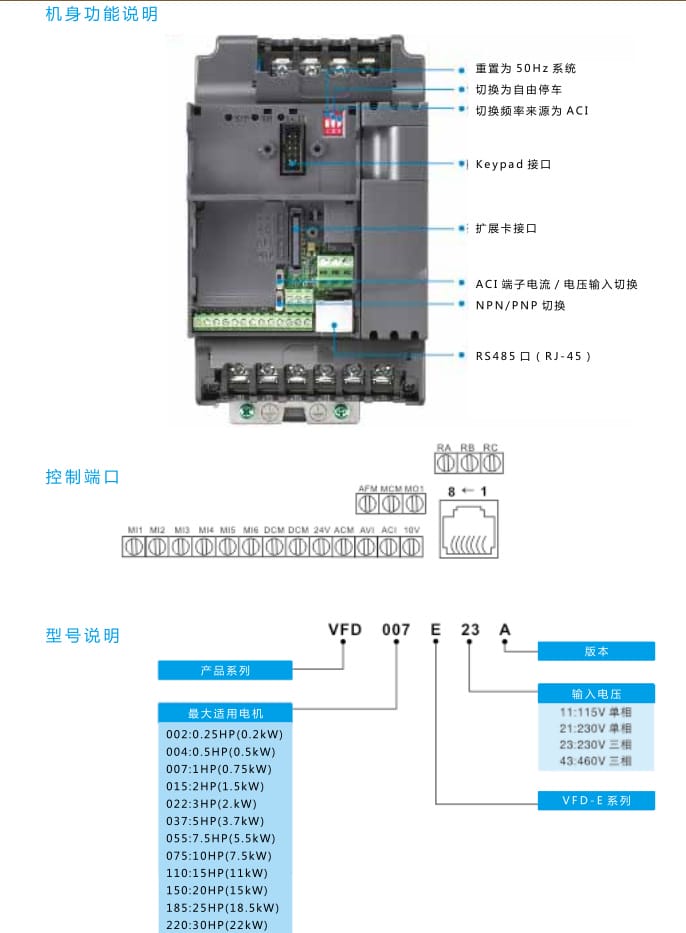

操作界面：配備數字操作器，含 4 位 7 段 LED 顯示器及狀態指示 LED，支持參數鎖定與自定義單位顯示。
制動功能：可選配外接制動電阻，內建剎車晶體管，提升制動性能。

頻率范圍：0.1 ~ 600 Hz
載波頻率：1 ~ 15 kHz (可調)
控制精度：頻率設定分辨率 0.01Hz，輸出頻率分辨率 0.01Hz
轉矩特性：自動轉矩補償與轉差補償，3.0Hz 時起動轉矩可達 150% 額定轉矩
過負載能力：150% 額定電流運行 60 秒
輸入電壓變動：±10%
電源頻率變動：±5% (47-63Hz)

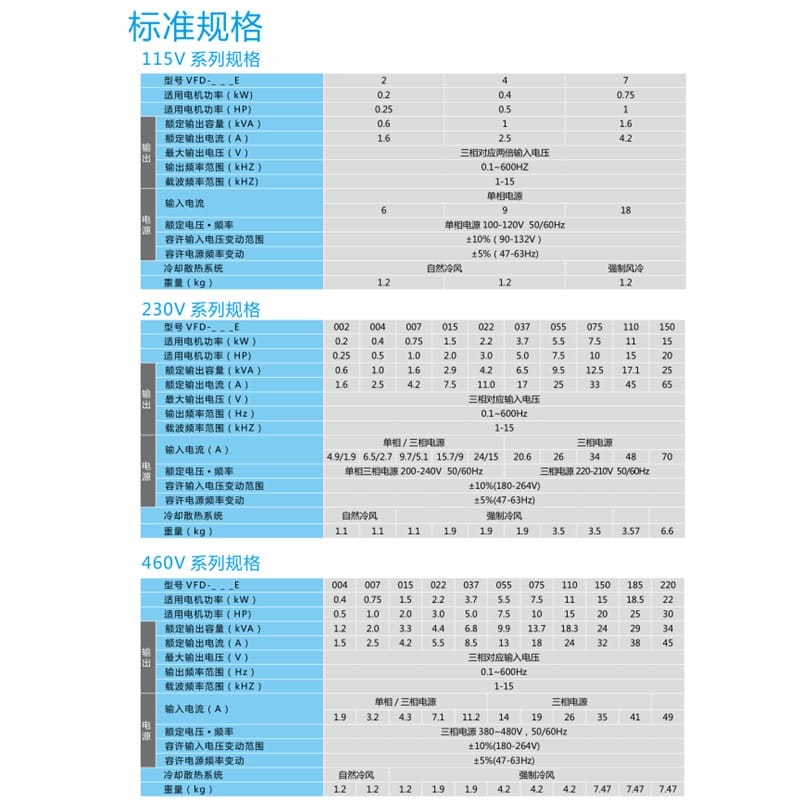

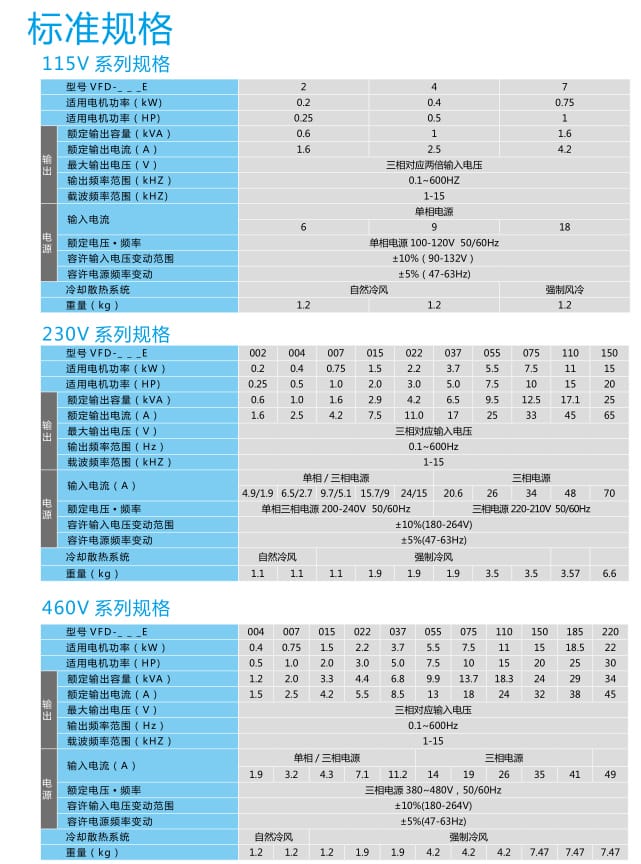

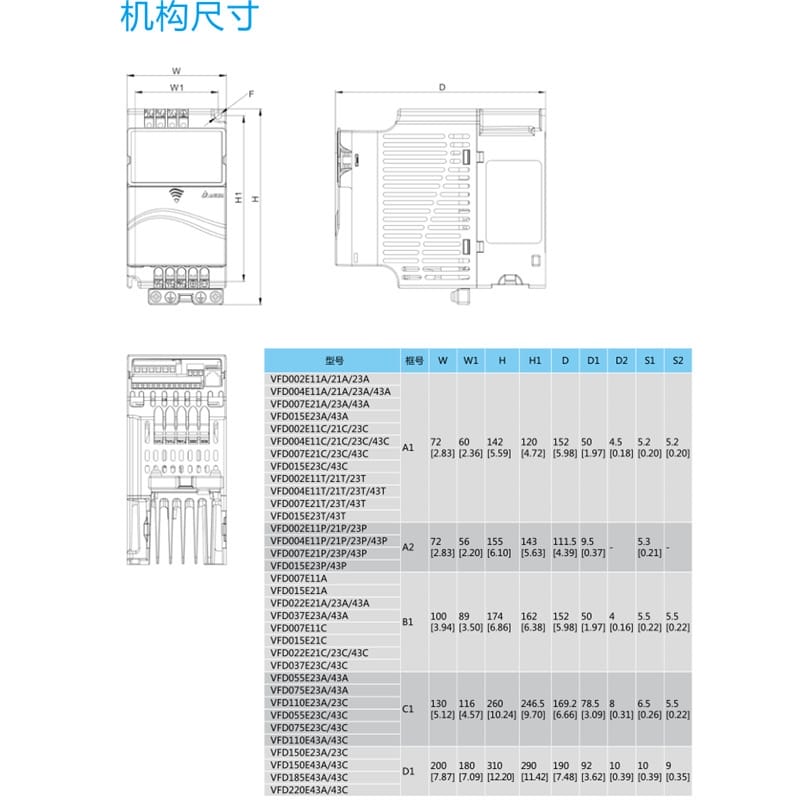

(注：具體型號請參照下方詳細對應表)

電壓等級	型號示例	適用功率 (kW)	額定電流 (A)	輸入電源	散熱方式
115V	VFD-___E247	0.2 / 0.4 / 0.75	1.6 / 2.5 / 4.2	單相 100-120V	自然/強制風冷
230V	VFD-007E23A	0.2 ~ 15	1.6 ~ 65	單相/三相 200-240V	自然/強制風冷
460V	VFD-___E43A	0.4 ~ 22	1.5 ~ 45	三相 380-480V	自然/強制風冷

本系列產品廣泛應用于各類工業自動化場景，主要包括但不限于：

環境要求：
- 溫度：-10℃ ~ +50℃ (若并排安裝需降額至 +40℃)。
- 濕度：90% RH 以下 (無結露)。
- 海拔：1000m 以下。
- 場所：室內，無腐蝕性氣體、液體及導電塵埃。
- 振動：20Hz 以下 1G，20-50Hz 0.6G。
防護等級：IP20 (僅限正面防護，需注意柜體密封)。
空間布局：安裝時需保留上下左右足夠的散熱空間，確保空氣流通。
接線規范：主回路及控制回路需使用符合規格的線纜，接地端子必須可靠接地。

安全操作：斷電后需等待電容放電完畢方可進行接線維護，防止觸電。
電磁干擾：建議加裝 EMI 濾波器（部分機型內建），信號線應與動力線分開走線，避免干擾。
散熱維護：定期清理風扇及散熱片灰塵，確保冷卻系統正常工作，特別是強制風冷機型。
參數設置：首次使用前應根據電機銘牌參數正確設置馬達參數，避免損壞電機。
異常處理：遇到故障報警時，請查閱故障代碼表，嚴禁強行復位而不查明原因。
認證合規：產品通過 CE、UL、BS、GB/T12668 等國際國內認證，使用時需符合當?shù)仉姎獍踩?guī)范。
