臺達 VFD-EL 系列變頻器產品技術文檔
1. 產品概述
- 品牌：臺達 (Delta)
- 型號系列：VFD-EL 系列小型泛用無感測向量變頻器
- 主要功率：0.4KW, 0.75KW, 1.5KW, 2.2KW, 3.7KW (系列覆蓋 0.2KW 至 3.7KW)
- 電壓規格：220V (單相/三相), 380V (三相) [對應規格書 230V/460V]
- 服務承諾：官方正品，質保 18 個月，支持 7 天退換，假一賠十。
2. 核心特點
- 高性能控制：內置無感測向量控制技術，配合高精度電流偵測，實現精準、快速的動態響應及保護功能。
- 通訊擴展性：內建標準 MODBUS 協議及 RS-485 通信接口 (RJ-45)，支持 PROFIBUS、DeviceNet、CANopen 等多種通訊模塊。
- 電磁兼容 (EMC)：230V 單相及 460V 三相機種內建 EMC 濾波器，有效降低電磁干擾，符合 EN61800-3 標準。
- 緊湊設計：小型化機身結構，節省空間，支持軌道背板安裝，可并排安裝 (40℃環境下)。
- 易維護性：冷卻風扇采用可拆卸設計，便于日常清潔與維護。
- 多重保護：具備過載 (oL/oL1/oL2)、過電壓/失速防止、對地短路、瞬間停電追跳及馬達 PTC 過熱保護功能。
- 特殊功能：支持共直流母線功能 (多臺并聯分擔剎車能量)，支持非接地/高阻抗電源系統。
3. 技術參數
3.1 電氣參數概覽
| 項目 |
115V 單相系列 |
230V 單相/三相系列 |
460V 三相系列 |
| 適用功率 |
0.2 ~ 0.75 kW |
0.2 ~ 3.7 kW |
0.4 ~ 3.7 kW |
| 額定電壓 |
100-120V (±10%) |
200-240V (±10%) |
380-480V (±10%) |
| 頻率范圍 |
50/60Hz |
50/60Hz |
50/60Hz |
| 輸出頻率 |
0.1 ~ 599 Hz |
0.1 ~ 599 Hz |
0.1 ~ 599 Hz |
| 載波頻率 |
2 ~ 12 kHz |
2 ~ 12 kHz |
2 ~ 12 kHz |
| 冷卻方式 |
自然冷卻 |
自然/強制冷卻 |
自然冷卻 |
3.2 典型型號對照
- 0.4KW: VFD004EL11A, VFD004EL21A, VFD004EL23A, VFD004EL43A

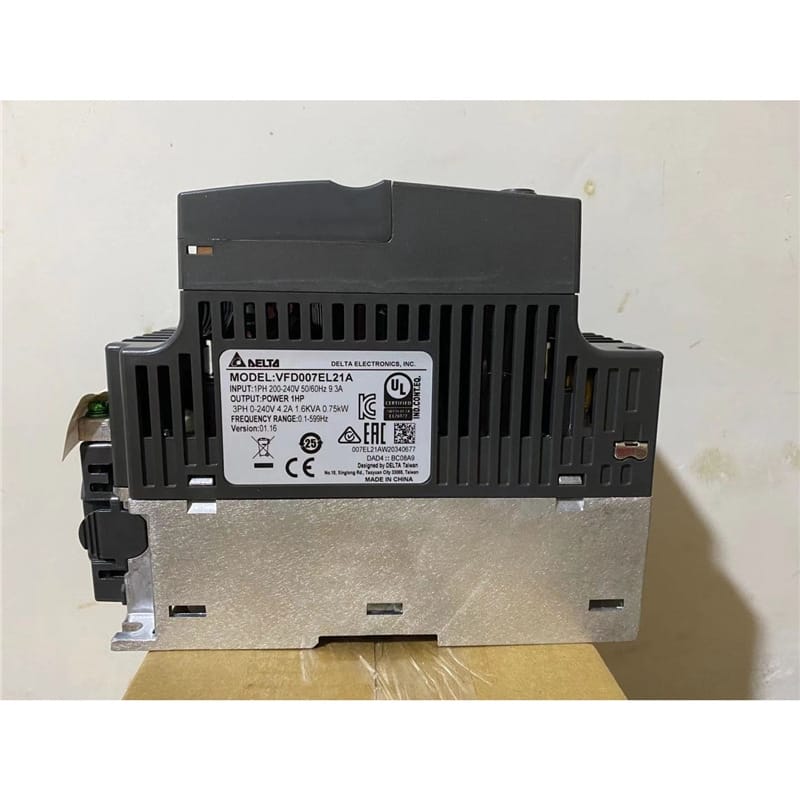

- 0.75KW: VFD007EL21A, VFD007EL23A, VFD007EL43A
- 1.5KW: VFD015EL23A, VFD015EL43A
- 2.2KW: VFD022EL21A, VFD022EL23A, VFD022EL43A
- 3.7KW: VFD037EL23A, VFD037EL43A

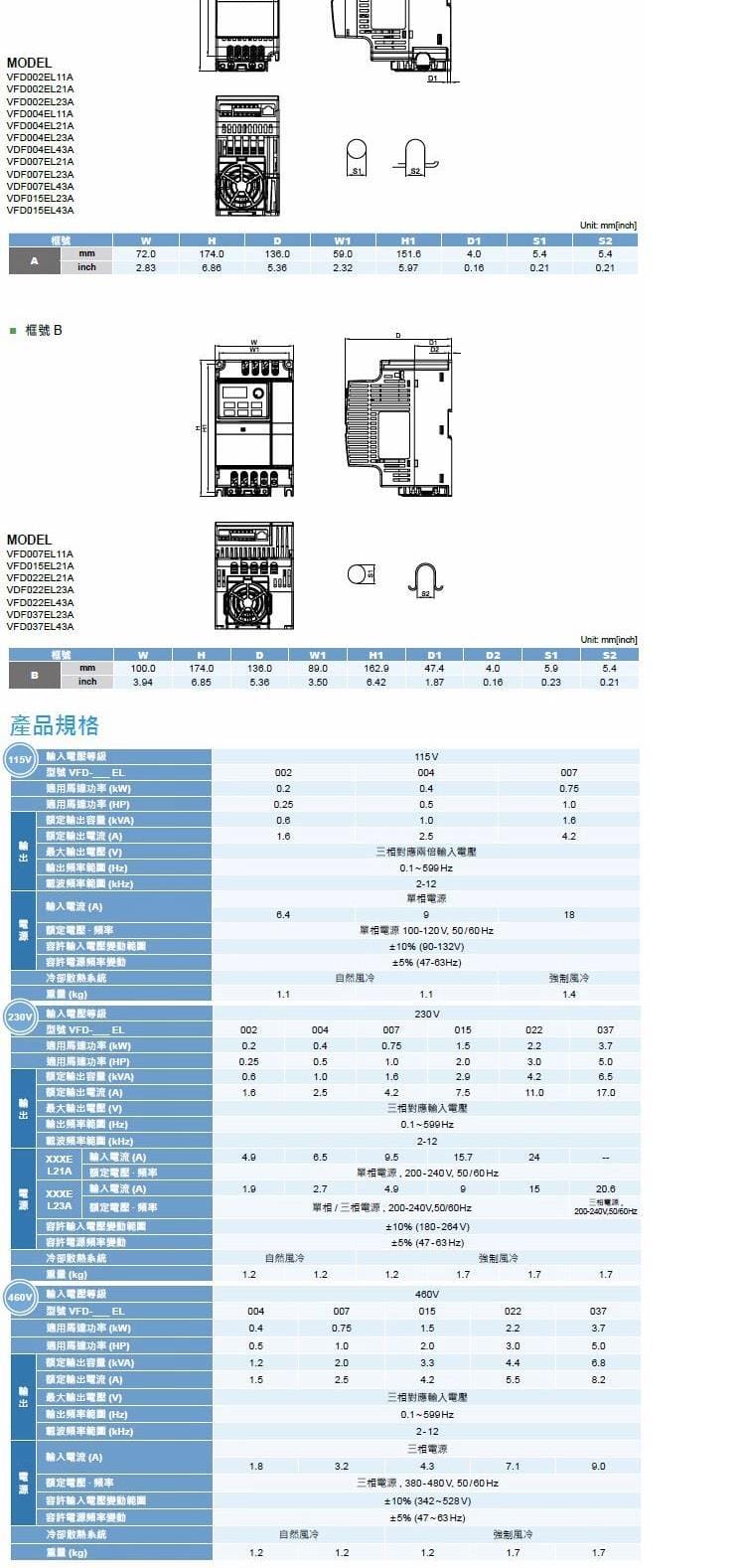

3.3 物理尺寸 (參考)

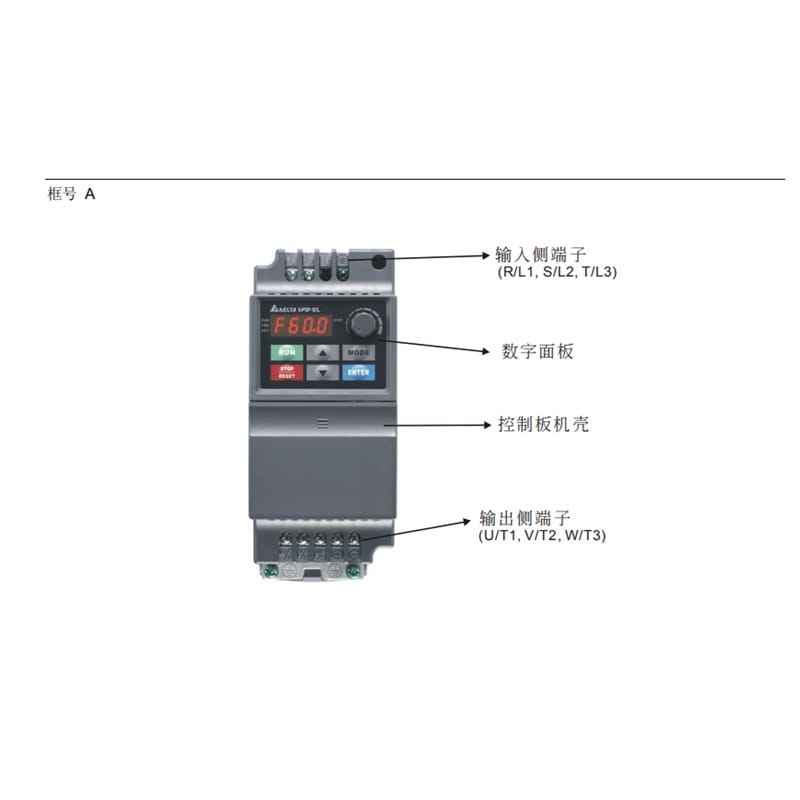

- 框號 A: 寬 72mm x 高 174mm x 深 136mm

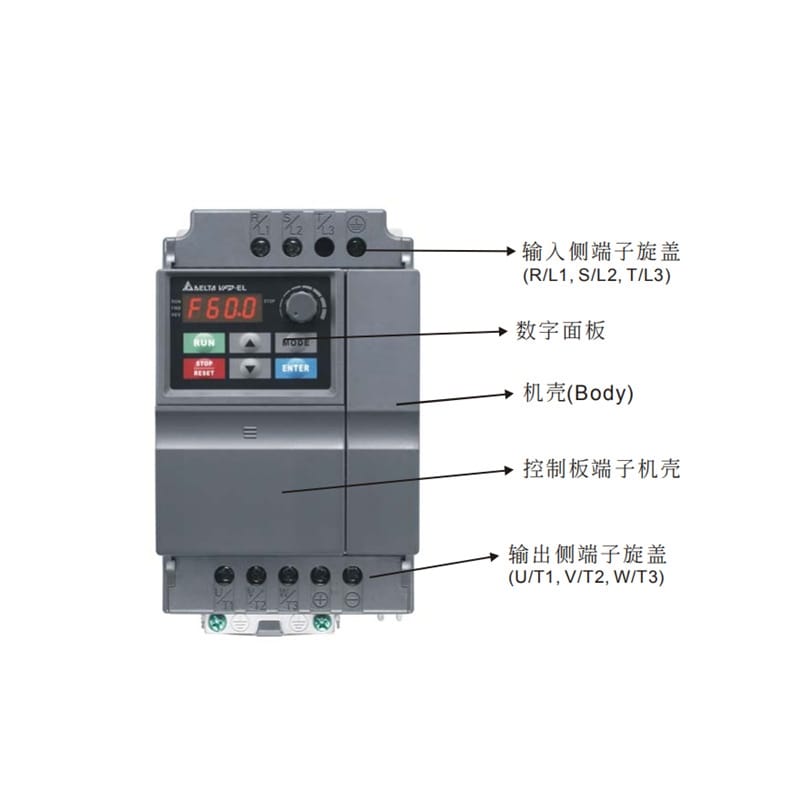

- 框號 B: 寬 100mm x 高 174mm x 深 136mm
(具體安裝孔距請參考產品規格手冊)
4. 應用行業
本系列變頻器定位為小型泛用型，廣泛適用于各類工業及商業場景：
- 通用制造：輸送帶、包裝機、注塑機輔機。
- 流體機械：離心泵、鼓風機、空壓機。
- 暖通空調：空調機組、通風管道風機。
- 輕工紡織：卷繞機、印刷機械。
5. 安裝條件
- 安裝環境：環境溫度建議在 -10℃~+50℃之間，無腐蝕性氣體、粉塵及滴水，相對濕度<90%。
- 安裝方式：推薦垂直安裝在金屬導軌或背板上，確保上下左右留有足夠散熱間隙。
- 接線端子：
- 主回路：輸入 (R/L1, S/L2, T/L3)，輸出 (U/T1, V/T2, W/T3)，接地 (PE)。

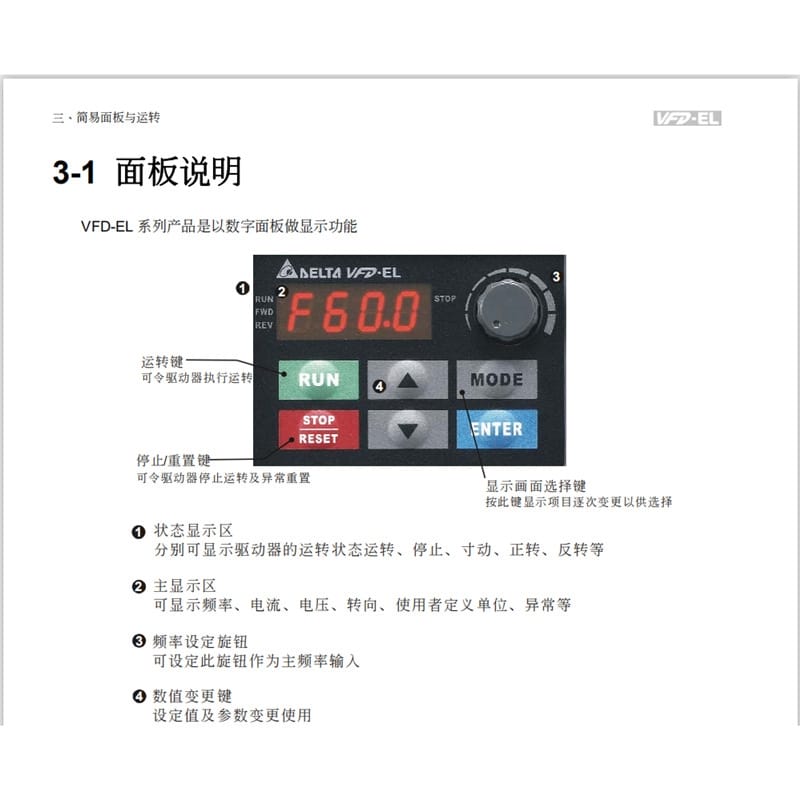

- 控制回路：包含 RS485 接口、數字輸入 (MI)、模擬輸入 (AVI/ACI)、繼電器輸出等。
- 電源要求：需配備合適的斷路器或漏電保護器，確保電源穩定性。
- 共直流母線：若需并聯使用，請確認機型是否支持該功能（單相 115V 系列不支持）。
6. 注意事項
- 保修說明：本產品提供 18 個月官方質保，購買時請查驗防偽標識，享受 7 天退換及假一賠十服務。
- 安全操作：斷電后需等待指示燈熄滅方可操作，高壓部分存在危險，非專業人員請勿拆解。
- 接地保護：必須可靠接地，以防觸電及干擾，接地電阻應小于規定值。
- 電機匹配：建議選用合適規格的電機，并接入 PTC 熱敏電阻以實現過熱保護。
- 散熱維護：定期清理風扇及散熱片灰塵，保證通風良好，避免因過熱導致降額運行或故障。
- 參數設置：初次使用前請根據負載特性正確設置電機參數及控制模式。
