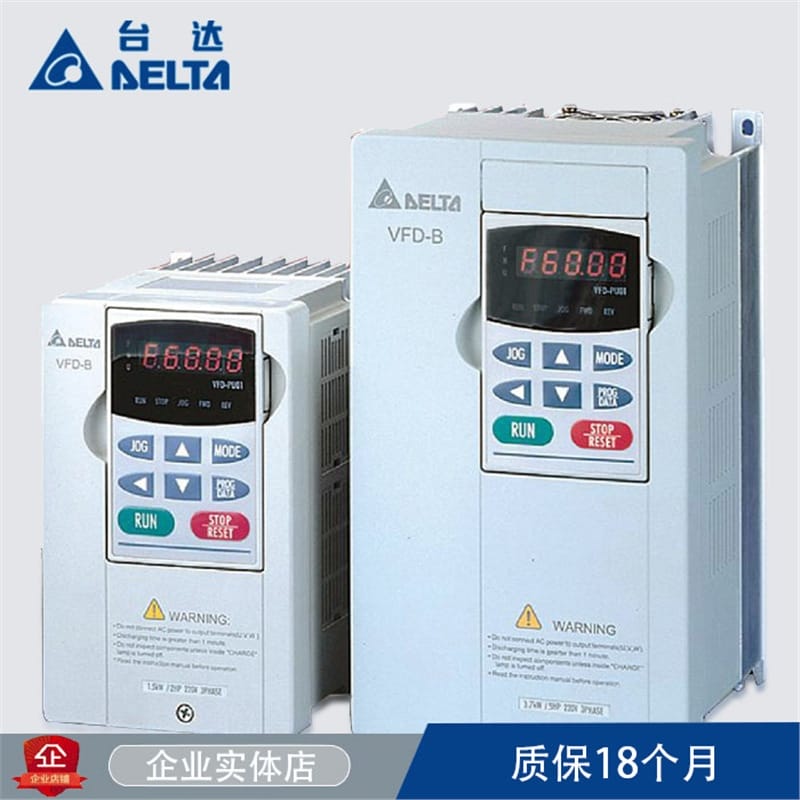

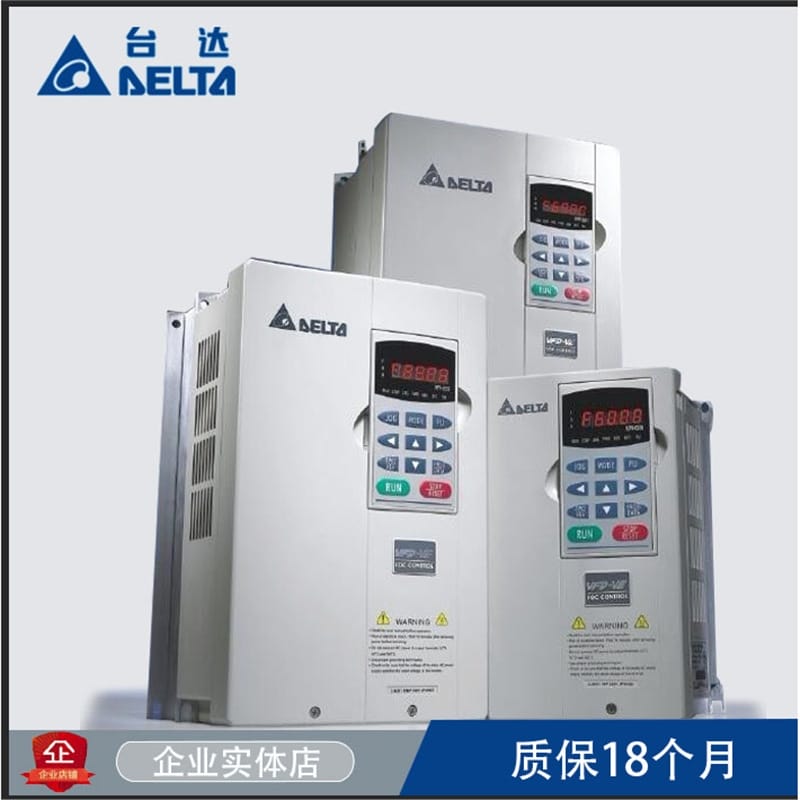

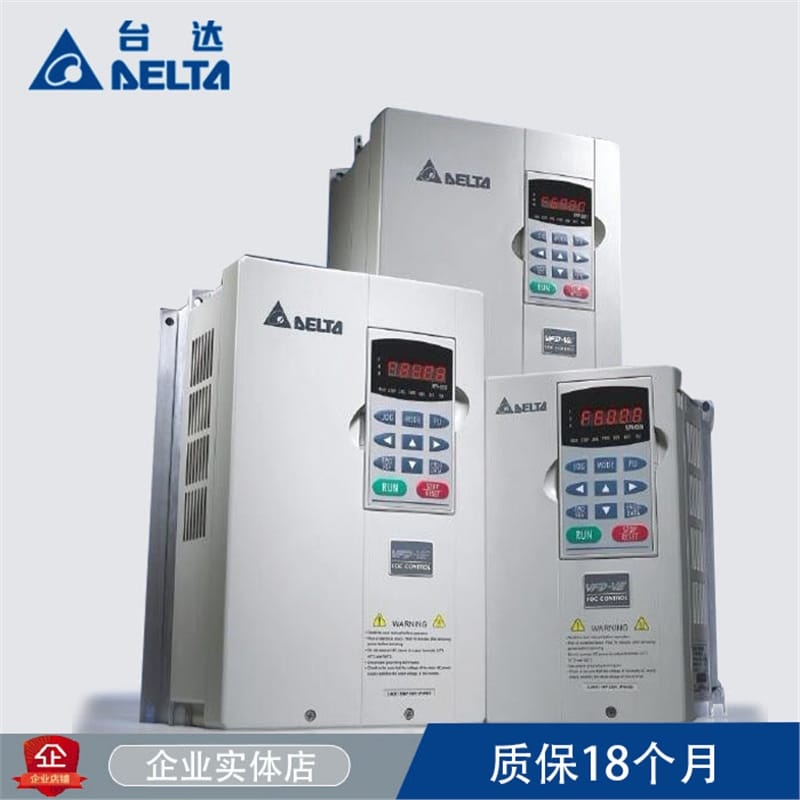

臺達 VFD-B 系列變頻器產品規格說明書
一、核心特點
臺達 VFD-B 系列變頻器專為通用工業自動化設計，集成了高性能控制算法與豐富的通信功能。
- 通信能力：內置 MODBUS 協議（RS-485），波特率最高支持 38400bps，便于上位機監控。
- 控制性能：支持自動估測電機參數（Auto-tuning）與泛用向量控制，提升啟動轉矩與動態響應。
- 功能靈活：可設定的 V/F 曲線與自動穩壓調節輸出；支持主頻/輔頻及 1st/2nd 頻率來源選擇。
- 保護機制：可禁止反轉、減速停止與自由運轉停車；配備智能型自動加減速時間設定。

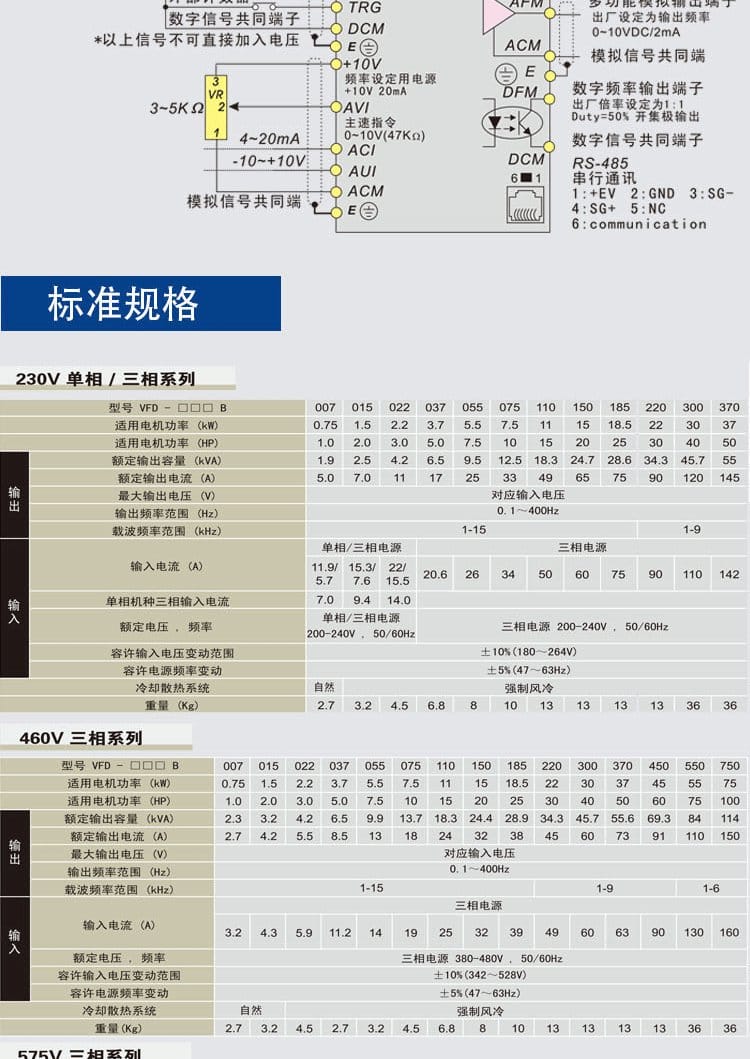

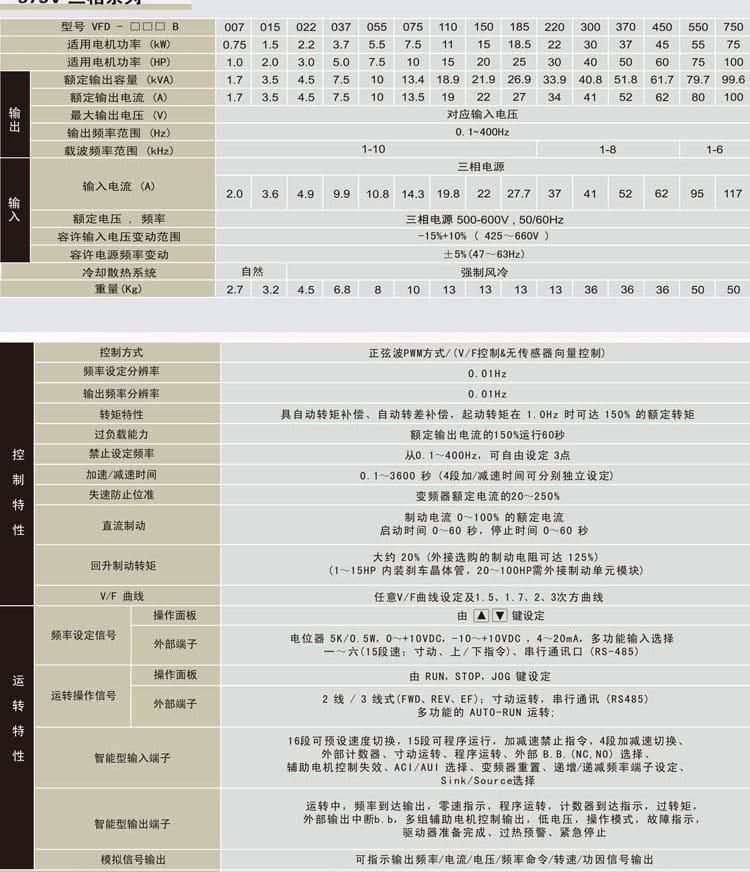

二、技術參數
1. 功率與型號對照
涵蓋 0.75kW 至 75kW 全系列產品，部分關鍵型號如下：
- 0.75kW (007): 1HP
- 1.5kW (015): 2HP
- 2.2kW (022): 3HP
- 3.7kW (037): 5HP
- 5.5kW (055): 7.5HP
- 7.5kW (075): 10HP
- 11kW (110): 15HP
- 15kW (150): 20HP
- 30kW (300): 40HP
- 37kW (370): 50HP
- 45kW (450): 60HP
- 55kW (550): 75HP
- 75kW (750): 100HP
2. 電壓規格
根據型號中間數字定義輸入電壓：
- 21: 230V 單相
- 23: 230V 三相
- 43: 460V 三相
- 53: 575V 三相

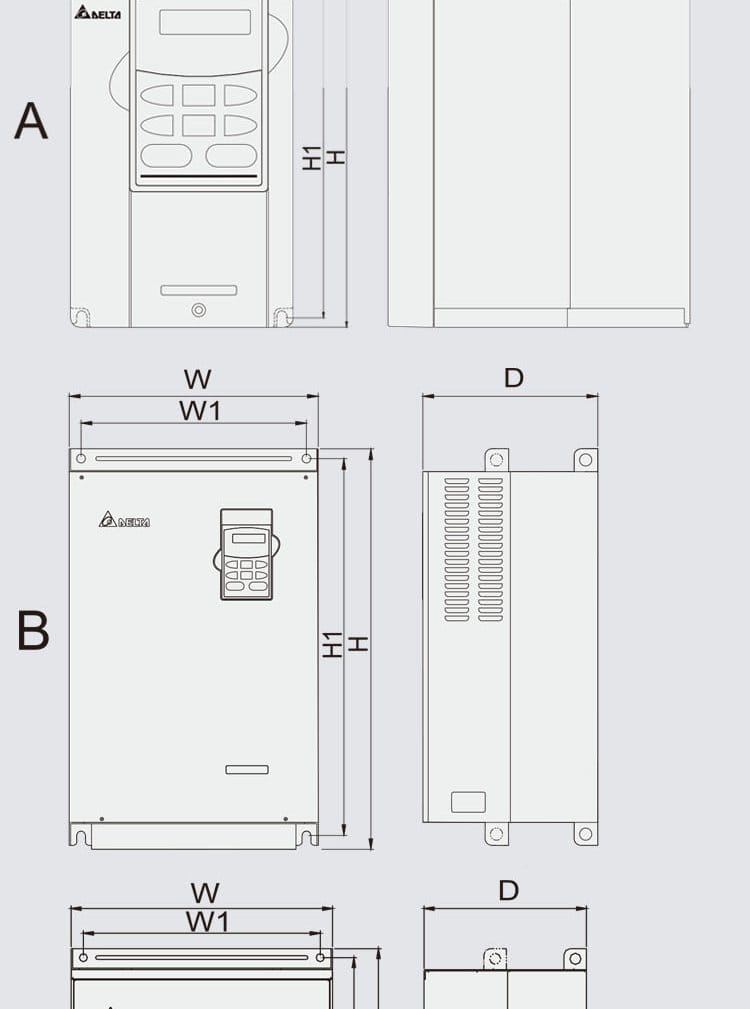

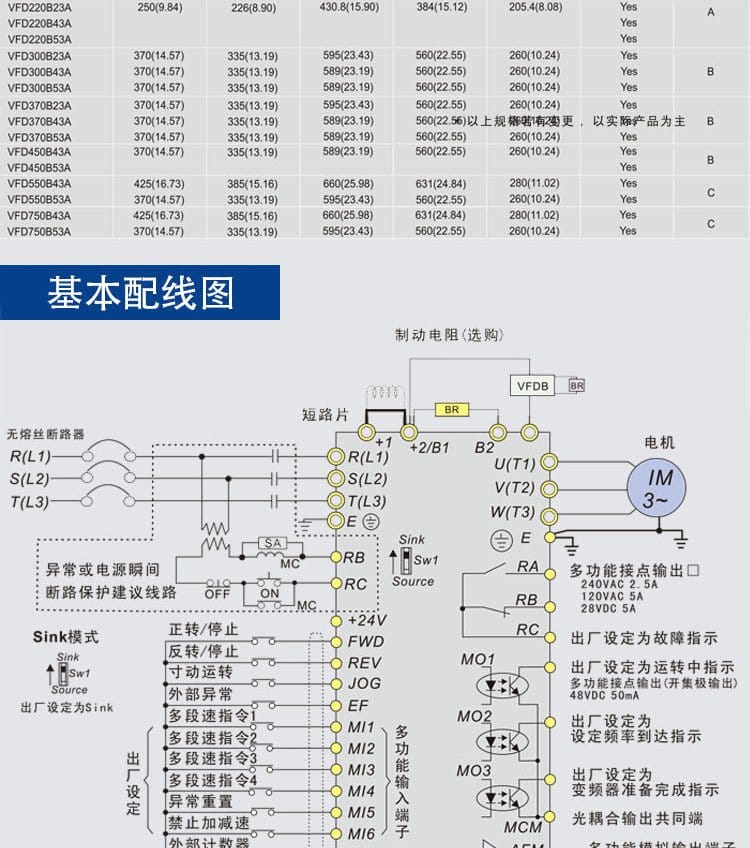

3. 物理尺寸參考

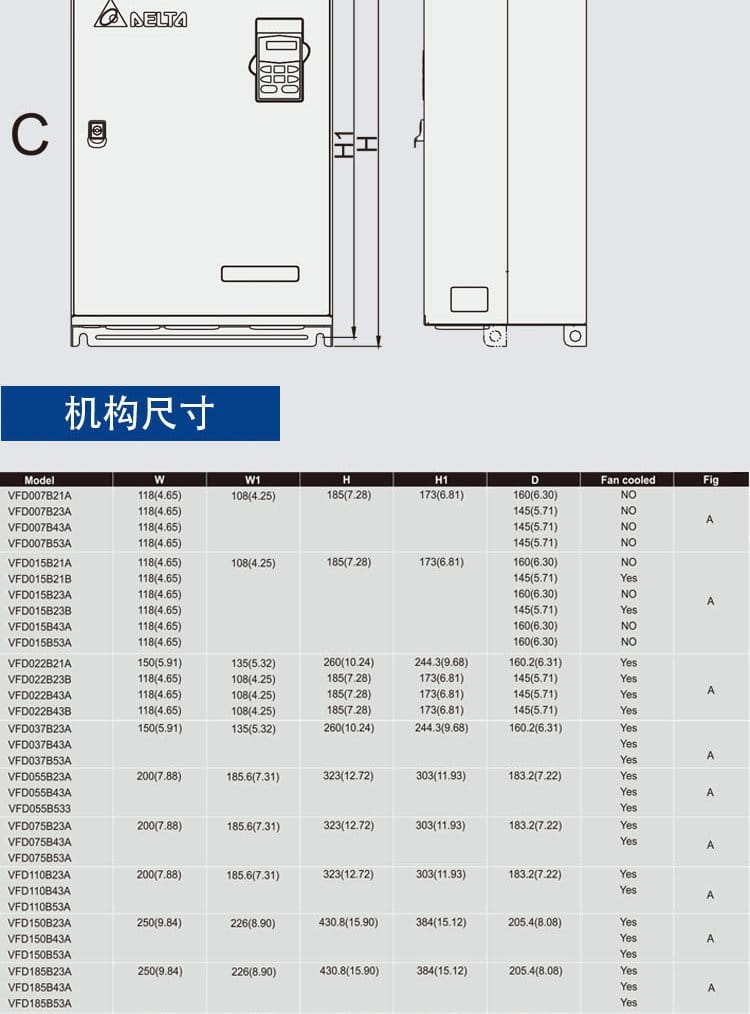

不同功率等級尺寸有所差異，典型數據如下（單位：mm）：
| 型號 | 寬 (W) | 高 (H) | 深 (D) | 散熱方式 |
| :--- | :--- | :--- | :--- | :--- |
| VFD007B23A | 118 | 185 | 160 | 自然冷卻 |
| VFD015B23A | 118 | 185 | 160 | 自然冷卻 |
| VFD022B23A | 135 | 260 | 244 | 風扇冷卻 |
| VFD037B23A | 135 | 260 | 244 | 風扇冷卻 |
三、應用行業
本系列變頻器適用于廣泛的工業場景，主要包括：
- 流體控制：水泵、風機、壓縮機（恒壓供水、變風量控制）。
- 物料傳輸：輸送帶、升降機、卷揚機。
- 加工設備：機床主軸、注塑機、攪拌機。
- 輕工機械：紡織機械、包裝機械、印刷設備。

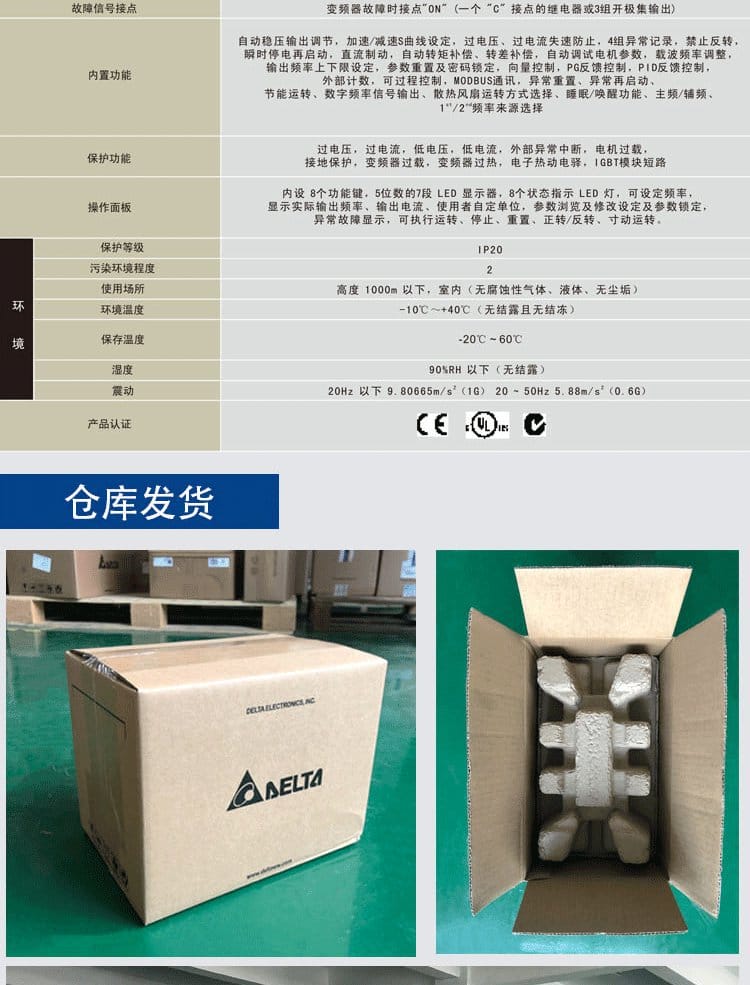

四、安裝條件
為保證設備壽命與安全，請滿足以下安裝環境要求：
- 環境溫度：工作溫度應在 -10℃ 至 +50℃ 之間，存儲溫度 -20℃ 至 +70℃。
- 環境濕度：相對濕度應保持在 90% RH 以下，且無結露現象。
- 安裝方向：必須垂直安裝，利用熱空氣上升原理利于散熱。
- 柜內布局：多臺并列安裝時，水平間距建議大于 5cm，上下層需保證足夠距離以防熱量堆積。
- 防護等級：建議 IP20 以上，若環境粉塵多，需加裝空調或風扇過濾系統。
五、注意事項
使用與維護過程中請注意：
- 安全斷電：通電狀態下嚴禁打開蓋板，斷電后需等待 5-10 分鐘待直流母線電容放電完畢方可操作。
- 接地保護：變頻器外殼必須可靠接地，防止漏電傷人及干擾信號。
- 電纜選型：輸出側電纜建議使用屏蔽線，長度不宜過長以免漏電流過大導致誤動作。
- 參數備份：重要參數建議記錄或備份，防止意外丟失。
- 故障排查：遇到故障報警時，請先查閱錯誤代碼表，勿直接短接強制運行。

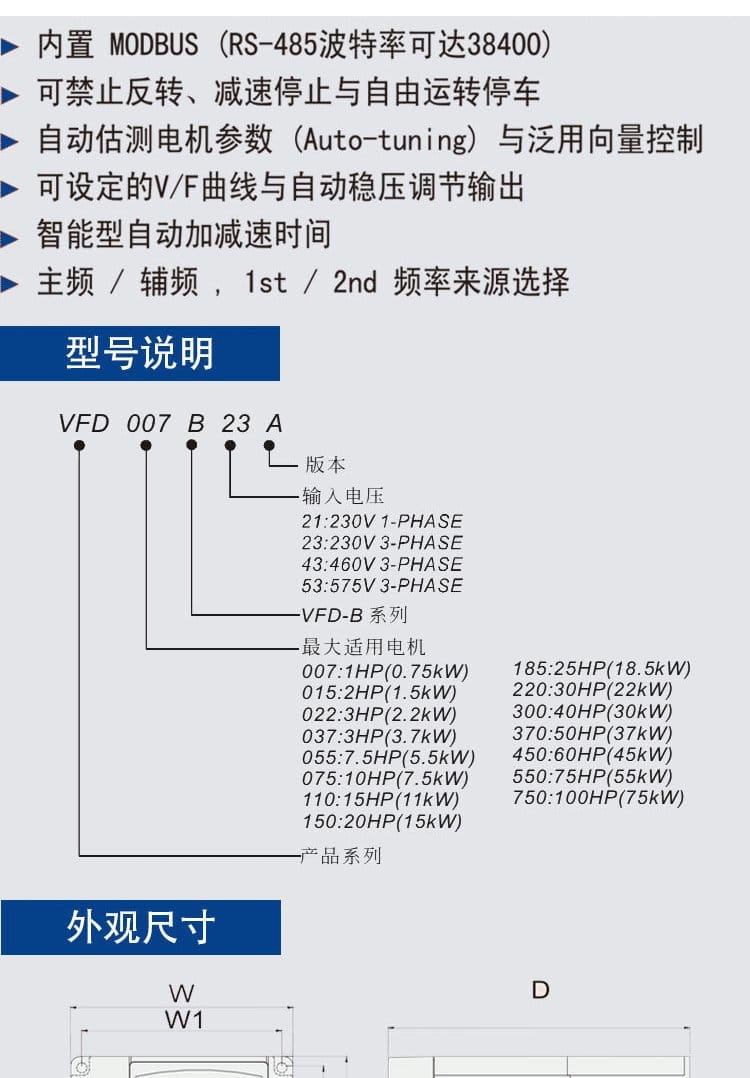

六、型號說明
以 VFD007B43A 為例進行解析：
- VFD: 變頻器標識。
- 007: 代表功率代碼，對應 0.75kW (1HP)。
- B: 代表 VFD-B 系列。
- 43: 代表電壓代碼，對應 460V 三相輸入。
- A: 代表版本迭代信息。
