臺達 VFD-CP2000 系列變頻器（風機水泵專用型）產品說明
? 核心特點
- 無感測矢量控制：顯著提升負載轉矩響應速度，精準匹配復雜工況。
- 變轉矩負載優化：實時動態調整輸入電壓，實現高效節能運行，提供最佳運行與節能方案。
- 內置微型PLC：集成10K步可編程邏輯控制器，簡化外部控制架構，降低系統成本。
- 模塊化架構：易于維護、擴展與功能升級，提升設備生命周期價值。
- 全場景通訊支持：內置Modbus及BACnet協議，可選配Profibus-DP、DeviceNet、Modbus TCP、Ethernet-IP及CANopen卡，滿足多樣化工業物聯網需求。
- 高可靠性設計：長壽命元器件搭配關鍵零件壽命偵測功能，強化系統穩定性。
- 強化環境耐受性：PCB三防涂層工藝，有效防潮、防塵、抗腐蝕。
- 高效散熱管理：優化風道設計，支持50℃高溫環境運行，并具備溫度自適應降額保護機制。
? 技術參數
- 產品系列：臺達 VFD-CP2000 系列
- 功率覆蓋：0.75 kW ~ 400 kW（型號涵蓋 VFD075~VFD4000）
- 額定電壓：三相 AC 200V~240V / 三相 AC 380V~480V（允許波動 -15% ~ +10%）
- 輸入頻率：47 ~ 63 Hz
- 輸出頻率：最高 599.00 Hz / 400.00 Hz（依具體框號與電壓等級而定）
- 載波頻率：2~15 kHz（默認8kHz）/ 2~10 kHz（默認6kHz）/ 2~9 kHz（默認4kHz）
- 過載能力：
- 變轉矩/輕載：120% 額定電流，持續1分鐘（每5分鐘循環）
- 恒轉矩/重載：150% 額定電流，持續3秒（每25秒循環）
- 防護等級：IP00 / IP20 / NEMA 1（依安裝形式與配置）
- 冷卻方式：小功率自然風冷，中大功率強制風冷
- 內置組件：部分框號內置DC電抗器與EMC濾波器，其余支持按需選購。
? 應用行業
- 工業機械配套：紡織機械、擠塑機、包裝機械、拉絲機等自動化產線。
- 流體與暖通工程：各類風機、水泵、中央空調系統、工業鍋爐、水處理及環保設備。
- 節能改造項目：適用于所有變轉矩負載場景，提供寬范圍調速與精細化能耗管理方案。
? 安裝條件
- 環境要求：工作溫度最高支持50℃，需保持通風良好，避免陽光直射、積水、高濃度粉塵或腐蝕性氣體環境。
- 安裝方式：提供壁掛型（A/B/S框號）與落地型（C框號）兩種結構，安裝時需嚴格遵循產品尺寸圖紙，上下左右預留標準散熱間距。
- 電氣規范：輸入電源需匹配額定電壓/頻率，建議根據現場電網質量配置DC電抗器或EMC濾波器以抑制諧波與電磁干擾。
- 接地與防護：設備必須可靠接地（接地電阻≤100Ω），防護等級需與實際工況匹配，潮濕或多塵環境建議加裝獨立防護控制柜。
?? 注意事項
- 高溫降額：當環境溫度＞40℃或安裝于密閉柜體時，必須參考官方手冊進行輸出電流降額，防止觸發過熱保護。
- 負載匹配：風機水泵為典型變轉矩負載，請合理設置V/F曲線或無感矢量參數，嚴禁長期超120%過載運行，以免損壞IGBT模塊。
- 載波頻率設定：降低載波頻率可有效減少電機發熱與電纜漏電流，但會略微增加運行噪音，請根據現場工藝要求權衡調整。
- 通訊與PLC調試：內置PLC程序及多機通訊網絡需使用臺達專用軟件配置，聯網時注意節點地址分配、波特率一致及終端電阻匹配。
- 定期維護：利用壽命偵測功能監控關鍵元器件狀態，定期清理散熱風道、檢查接線端子緊固度，提前規劃備件更換周期。
- 售后保障：官方正品提供18個月質保及7天無理由退換服務，保修需確保安裝規范、參數設置正確且無人為損壞或違規操作。
注：具體型號選型、尺寸圖紙及詳細參數請以臺達官方最新技術手冊為準。
臺達變頻器CP2000無感測矢量控制型，本系列能提升負載轉矩響應，滿足客戶寬廣的變轉矩負載需求，能在變動轉矩負載的環境下，及時的調整輸入電壓來提高整體效能，對變轉矩負載的環境操作及保護，提供最適當?shù)倪\(yùn)行及節能方案。
臺達變頻器VFP-CP2000系列產品特色：
1、內置PLC(10k steps)
2、功率范圍寬廣（0.75~400kW）
3、模塊化設計，易于維護與擴展
4、高速通訊接口，內置Modbus及BACnet通訊協議，并可選購Profibus-DP、DeviceNet、Modbus TCP、Ethernet-IP及CANopen卡，進行多樣化的通訊連接
5、長壽命設計與重要零件的壽命偵測
6、PCB涂層設計，增加環境耐受性
7、最佳散熱設計，可操作于50℃周溫環境，自動調整輸出額定值，維持變頻器高效能工作
臺達變頻器VFD-CP2000

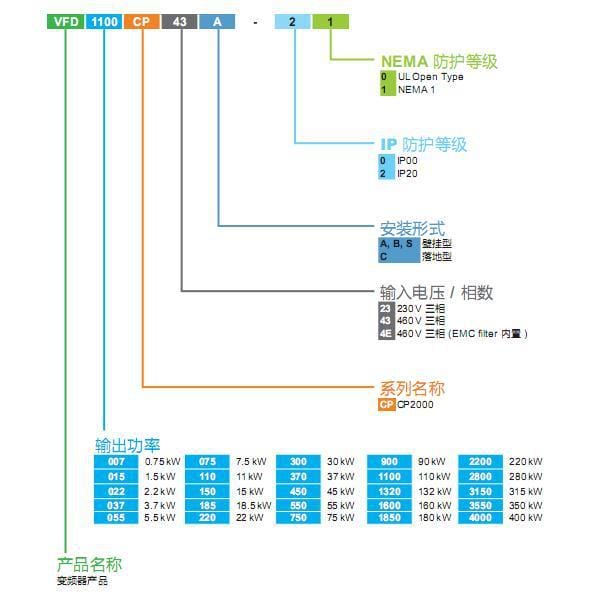

臺達變頻器VFD-CP2000系列型號說明：

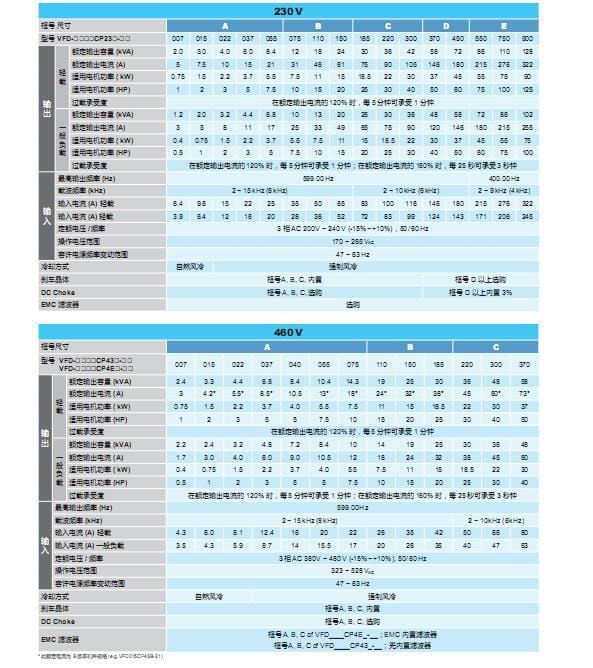

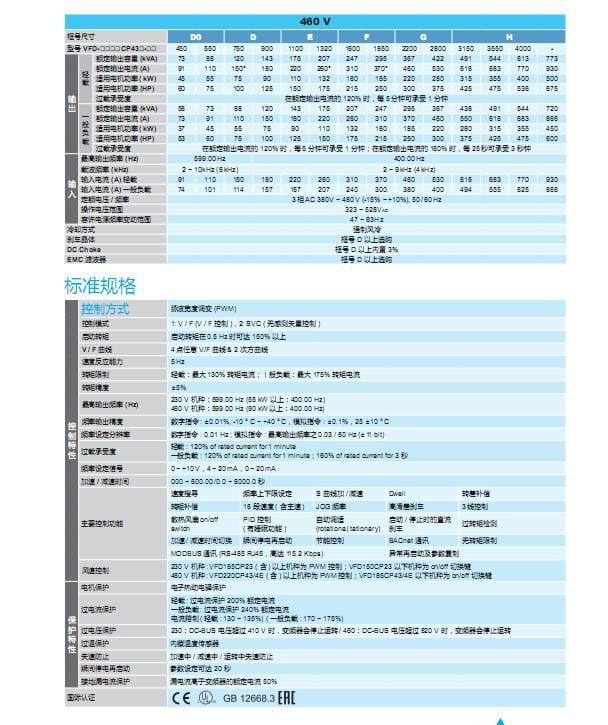

臺達變頻器VFD-CP2000系列規格說明：
臺達變頻器VFD-CP2000系列應用行業：
紡機、擠塑機、包裝、拉絲機等產業機械配套及風機水泵、中央空調、鍋爐、水處理等工程項目領域
